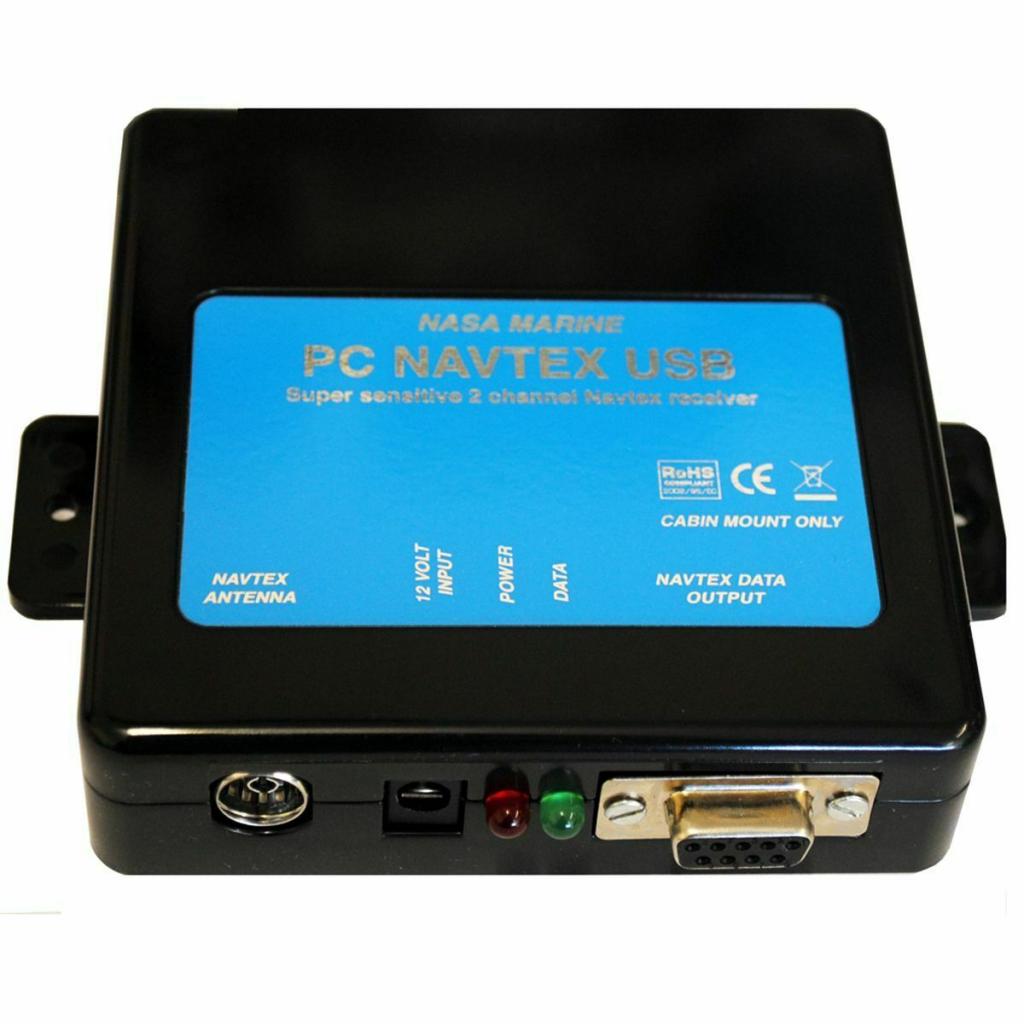

Onderwerp: Nasa PC Navtex USB - Navtex data naar plotter A50

Recent een Raymarine A50 plotter aangeschaft en ben daar lekker mee aan het spelen.
Deze plotter heeft de mogelijkheid om Navtex data op het scherm te tonen.
Weet iemand of de seriële data (RS232) die uit de Nasa PC Navtex komt in te lezen is in deze plotter ?
Ben benieuwd naar jullie ervaring.

Grt Hans

Inmiddels contact gehad met Nasa en ze hebben me de specificaties opgestuurd van de communicatie, zie bijlage.
De PC Navtex communiceert over RS232 met een snelheid van 38.400 baud.
De Navtex ingang van de A50 is in te stellen op 4.800 of 9.600 baud.
Interfacing lijkt dus bij voorbaat al te mislukken, helaas.

Grt Hans

Troost je met de gedachte dat er totaal geen standaard is voor wat je wilt, fabrikanten doen maar wat op dit gebied.
Bij een modern apparaat komt er mogelijk een $..NRX message uit, dan is er kans, maar in het verleden rommelde iedereen maar wat aan, en kan het van alles zijn tot kale tekst.

Denk dat je gelijk hebt maar het blijft intrigeren

Grt Hans

Kun je niet een raspberry pi met twee seriële poorten gebruiken? Moet toch niet zo heel ingewikkeld zijn om het signaal van de ene poort naar de andere door te zetten?

Sent from my ONEPLUS A5010 using Tapatalk

Ik heb een C70 plotter en ik ben eigenlijk wel benieuwd welke Navtex ontvangers zij hierbij bedacht hadden.

Gepost met de officiële Zeilersforum-app

Heb je hier wat aan ?

Hallo, kann mir Jemand sagen, wie ich meinen "PC NAVTEX PRO 2" über die RS232 (9 Sub), an das Raymarine C70 an den NMEA Eingang anschliessen kann?
Gruss Thomas
Mit Zitat antworten top
#2
Alt 14.01.2011, 23:33
Benutzerbild von Jörg L.
Jörg L. Jörg L. ist offline
Admiral

Registriert seit: 04.01.2003
Ort: Flensburg
Beiträge: 2.398
Boot: Bavaria 320
1.722 Danke in 1.158 Beiträgen
Standard

Moin,

Pin 3 (Tx) des 9pol. SubD Steckers mit "NMEA in (+)" des NMEA Eingangs verbinden.
Pin 5 (Ground) des 9pol. SubD Steckers mit "NMEA in (-)" des NMEA Eingangs verbinden. Wenn "NMEA in (-)" nicht vorhanden sollte, dann an die Masse der Betriebsspannung anschließen.

Jörg

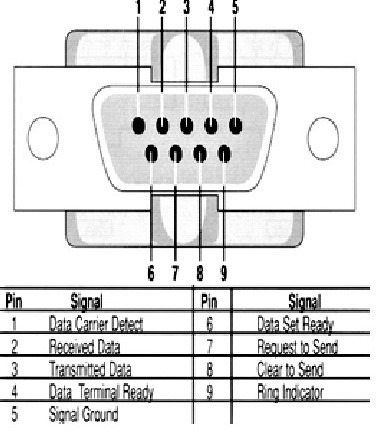

Hier als schema zoals ik dat een keer van Nasa heb gekregen.
Ad

Bedankt voor het meedenken.

Op zich zou het moeten kunnen om Navtex data uit de PC Navtex USB te halen.
De baudrate van de Nasa is 38.400 baud en niet instelbaar.
De Raymarine A50 kan Navtex ontvangen, maar alleen met een baudrate van 4.800 of 9.600 baud.
Door het verschil in baudrate kunnen ze dus niet met elkaar communiceren.

Dit geldt helaas ook voor de Raymarine C70 die ook aleen instelbaar is op 4.800 of 9.600 baud voor Navtex.

Wat zou kunnen is de Nasa uitgang aansluiten op de RS232 ingang van een Roosmux (instellen op 38.400) en deze data doorsturen naar één van de NMEA uitgangen (instellen op 4.800).
Op deze manier kun je de baudrates op elkaar afstemmen.
Blijft over of het data formaat klopt.

Bij duurdere Navtex ontvangers, zoals b.v. de Furuno NX-300, wordt de Navtex data verstuurd met 4.800 baud waardoor rechtstreekse aansluiting wel mogelijk is.

Grt Hans

PS Helaas heb ik (nog) geen Nasa PC Navtex USB, dus kan het helaas niet zelf uitproberen

OK, dank je wel, ook Bram en YB. Het is dus wel mogelijk contact te maken maar ze kunnen toch niet communiceren.

Ik kan mij opeens herinneren dat er kort geleden één op het forum is aangeboden (en voor mij niet iets te snel) is verkocht. Die was volgens mij wel geschikt voor de Raymarine Plotter. Er bestaat ook een versie voor de Raymarine Plotters, zie deze advertentie:
dik 150 euro, ik heb geen idee of dat duur is voor een dergelijk apparaat
Kak ik ben vergeten hoe je ook alweer een ebay link toevoegt: Zoek op www.ebay.ca.uk naar Navtex Nasa Raymarine

Gaat op Ebay over dezelfde Nasa navtex PC ontvanger waar dit draadje over gaat.




Vreemd dat de aanbieder aangeeft dat je de ontvanger kan aansluiten op een serie Raymarine plotters.
Deze plotters kunnen navtex weergeven, maar alleen met een baudrate van 4.800 of 9.600.
Volgens NASA is de baudrate van hun RS232 verbinding 38.400 baud.
Begin nu te twijfelen aan de info van Nasa.

Toch wel heel nieuwsgierig of iemand hier praktische ervaring mee heeft.

Grt Hans

Voor de C en E serie van Raymarine is er een witte versie van de Nasa, die is ook als zodanig gelabeld.

PC NAVTEX Engine C/E Series

Power input: +10Volts to + 16Volts.
RS232 interface:
data format: 8 bits, 1 start bit, no parity, 1 stop bit.
Connector: 9-pin D-type socket mounted on the board.
pin 2: 9600 Baud output from Engine to MFD (PC) - Black connect to white on Raymarine.
pin 3: Frequency select - Red, do not coonect PC, see below.
pin 5: common (ground) - shield coonect to green on Raymarine.
Amplitudes: standard PC RS232 (0 to 5V)

Red wire (pin 3)- leave unconnected to receive 518kHz (International)
OR
connect to negative to receive 490kHz (National, local language - available in certain areas only)'

Dat lijkt de oplossing van het mysterie
Er zijn twee versies in omloop met verschillende RS232 baudrates.
Bedankt voor de info !

Grt Hans

Wat meer gedetailleerde info over beide versies:
gist.github.com/hsiboy/df84a3a...93b72ec2408ee01be9d3

Grt Hans

Dat bedoelde ik. En zo'n witte is heel recent hier van eigenaar verwisseld. Dan klopt de info van de verkoper op eBay dus niet.

Gepost met de officiële Zeilersforum-app

Onderstaande info net van Nasa ontvangen, support is erg goed, zelfs in het weekend.

This was special unit we did some years ago, it has zero memory storage and relays 'live' navtex data at 9600 baud as and when it is received, it was to suit C and E series Raymarine plotters. Sorry no other detail, not sure we even have the parts to build but can check if you want to order.

Grt Hans

Ontvanger inmiddels binnen gekregen en de eerste resulaten zijn erg leuk.
Eerst de storing in ons huis moeten oplossen (zie andere draadje) en toen kwamen de berichten op 518 Khz al snel binnen.
Instelling op de A50 plotter is erg simpel en gelijk aan de Raymarine C & E series. NMEA ingang 2 staat nu op NAVTEX 9600 baud en dat is voldoende.
Bij de Navtex Pro Plus zie je op het scherm de berichten binnenkomen, ook met fouten.
De software besluit daarna of het bericht foutloos genoeg is om op te slaan.
Bij de PC Pro verschijnt het bericht pas op het scherm van de plotter als het compleet en correct is.
Binnenkort ook 490 Khz uitproberen.

Grt Hans
