Onderwerp: Kl*** NMEA! Vraagje...

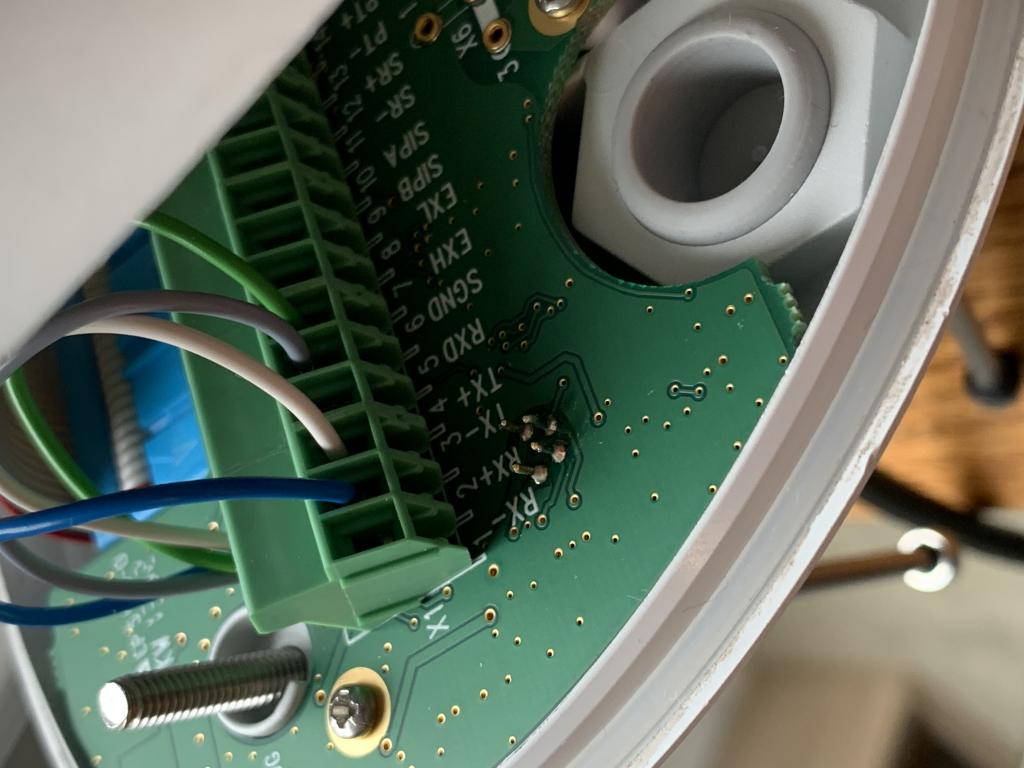

Dit Vaisala Weather Station zendt NMEA prima uit, maar ontvangen ho maar. Ik gebruik een 9 pins serieel naar USB converter in een Raspberry Pi.

Blauw (RX+) zit op Pin 2 (van de 9 pins serieel)
Wit zit (TX-) op Pin 3
Groen (SGND) zit op Pin 5
Grijs zit nergens in aan de RPI kant

NMEA komt prima binnen, maar ik wil hem graag m.b.v. strings er naartoe sturen m.b.v. Putty o.i.d. configureren. Iemand de gouden tip hoe de bedrading dan moet? Het lukt mij helaas niet...

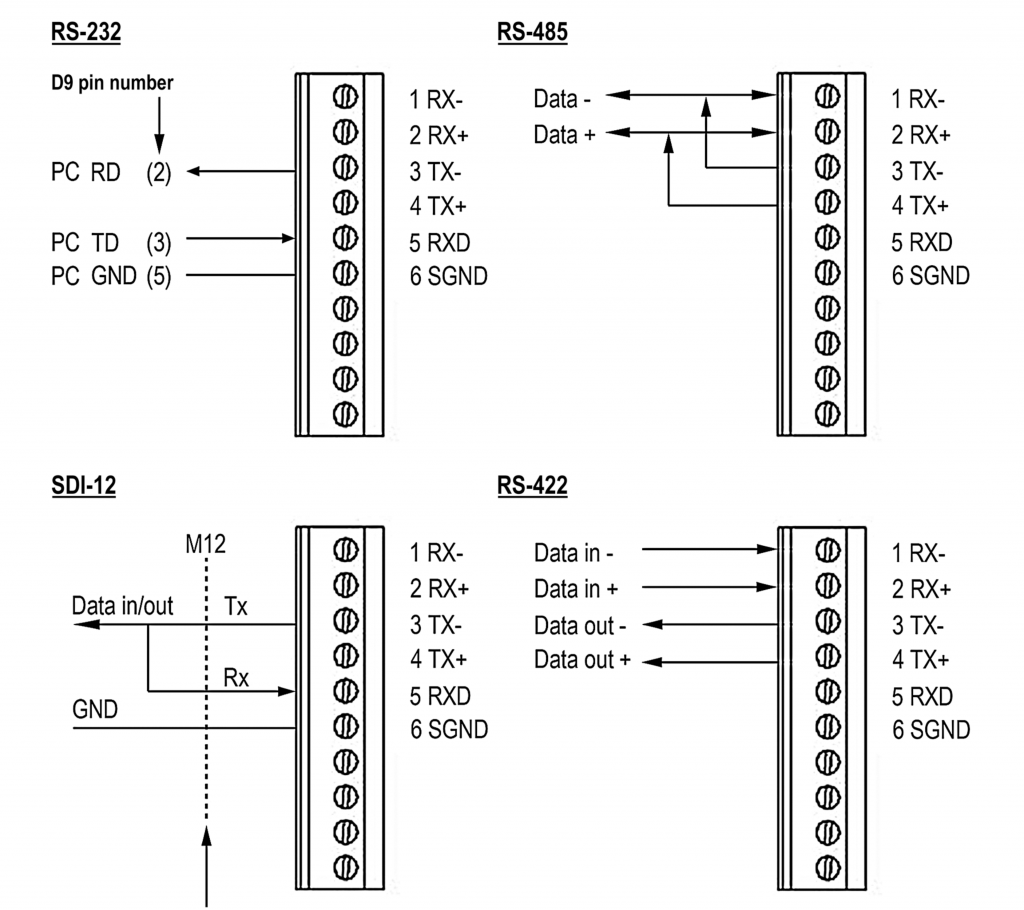

Of je pakt je manual er bij:

Dat is hem helaas ook niet. Wel data in, geen respons op commands out

Beetje vreemd dat je RX+ en TX- gebruikt.
Ik zou voor beide signalen dezelfde polariteit gebruiken.

Heb net een aardige tijd geteam-viewed maar dat mocht ook niet baten, hij gaat het nu via een windows pc nog eens proberen.
Het is inderdaad een hele vreemde aansluitcombinatie, maar het vreemdste ervan is dat de TX- icm de Signal GND wel werkt, terwijl je verwacht dat dat juist niet klopt en dat de RXD icm de SignalGND juist niet werkt. En die aansluiting vindt ik juist wel logisch.

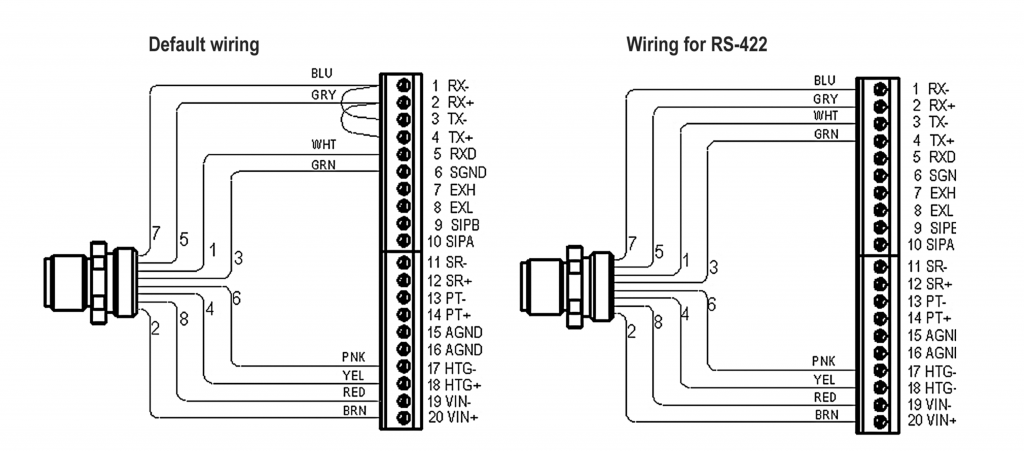

Hier nog wat documentatie. Ik heb inmiddels ook samen met Zeilprutser (nogmaals dank) allerlei combi's geprobeerd maar zonder succes

It Paradyske schreef :
Of beide aansluitingen omdraaien.

Ik zeg: oscilloscoop er op en de signalen eens nader bestuderen.
Of de logic analyzer, als het niet te hoge spanningen zijn.

De NMEAzinnen erheen maak je zelf?
Verzonden als hex bytes, niet in ASCII?
Netjes afgesloten met Checksum én CR LF?

TX+ naar sub D9 pen 2
RX+ naar sub D9 pen 3

TX- en RX- naar sub D9 pen 5

Dat is een beetje vieze manier om dit aan te sluiten, niet heel netjes, werkt vaak wel
Wil het dan nog niet, zit er maar 1 ding op een RS422 convertor er tussen.

Probleem bij deze sensoren is, er is maar 1 juiste manier van aansluiten en die hangt geheel af hoe deze geprogrammeerd is, wil je die wijzigen dan moet je eerst aansluiten op de manier hoe de sensor geconfigureerd is dan communicatie wijzigen en opnieuw juist aansluiten.

Niet alles in in hw te vatten. Heb je de sw instellingen goed staan; dus baudrate correct?
Databits, Parity, Stopbits, CTR, DTR voor de flowcontrol?

Wat zegt je handleiding hierover? Zonder de juiste instellingen krijg je het niet werkend.....

ALs je maar 3 draadjes aansluit , RX, TX en GND, dan kan je flowcontrol vergeten, tenzij je devie die wel wil hebben, dan zal je uitgebreider je draadjes moeten aansluiten...

Flow control is in deze altijd none, dat is geen issue, het is geen modem.

Allen bedankt voor het meedenken. Er zaten helaas geen eye-openers bij, behalve de vieze tip van @henkvd. Die ga ik morgen proberen. Ben benieuwd!

henkvd schreef :
Ik zou de TX- niet aan de GND-5 aansluiten. Je sluit de negatieve helft van het symmetrische signaal keihard kort. Vaak kunnen de drivers dat wel aan, maar niet netjes. Beter is gewoon een optocoupler er tussen. dat zou je ook een RS422 naar RS232 converter kunnen noemen.
Wij gebruiken ze standaard met sub-d9 naar draadjes. De optocoupler in de SUB-D9 stekker.

Nou, als ik TX+ op Sub D9 pen 2 doe, en RX+ op Sub D9 pen 3 dan krijg ik dit:
<0xab><0x91><0x8d><0xe5><0xeb><break> Enzovoort.

Maar als ik in plaat van de TX+ de TX- op Sub D9 pen 2 doe, dan komt er wel valide NMEA binnen. Vervolgens de RX- aangesloten op Sub D9 pen 3 en ook dan blijft er valide NMEA binnenkomen. Dus op deze Vaisala windmeter lijkt TX+ en RX+ eigenijk TX- en RX- te zijn!

Uitgaande van deze bevinding heb ik in plaats van de voorgestelde TX- en RX- eerst alleen RX+ op Sub 9 pen 5 aangesloten. Puur om het eerst zo te proberen i.v.m. de waarschuwing van WadnWind, dan zou ik daarna altijd nog de vieze variant van henkvd kunnen proberen. Maar dat bleek niet meer nodig: het werkt! Ontvangen en versturen van strings.

En dat allemaal in CuteCom op de Raspberri Pi, Zeilprutser

Mijn laatste vraag is eigenlijk of ik het nu kan laten zitten zoals het zit, of dat het toch beter op een nettere manier voor de lange termijn aangesloten zou moeten worden?

Is niet zo raar hoor. Als je snapt hoe het technisch werkt.

Mooi dat het werkt!
Ik durfde deze optie niet aan als het poef had gezegd had ik me er niet lekker bij gevoeld.
Omdat ik geen idee heb hoe het nu werkt zou ik zelf optocouplers er tussen willen hebben.

Roozeboos bedankt voor je waardevolle inbreng!

Noorderzon schreef :
Werkt het nu ook met putty?

Zeilprutser schreef : Zf eigen. Geen idee hoe het werkt , en toch advies geven.
Ik ben weg weer

roozeboos schreef :
Dat is natuurlijk mooi, als je snapt hoe het technisch werkt. Maar het mooie van standaarden en protocollen is, dat je ze zou moeten kunnen gebruiken zonder precies de technische implementatie die daar onder zit te kennen. Dat is helaas niet altijd zo..

Gelijke polariteiten koppellen van rx en tx is geen probleem
Dat hier dan de + niet gelijk is aan wat ook wel a genoemd wordt
En niet de hete kant is, is dan afwijkend van normaal.

Nu nog in de SignalK server invoeren en met MxTommy Kip een mooi instrumenten paneeltje samenstellen.

Bram

Veel fabrikanten geven zo hun eigen draai en uitleg aan het nmea protocol helaas. En wat ze daar dan over in hun manual zetten roept soms nog meer vraagtekens op. Mooi dat het gelukt is Noorderzon.

Nee, de data blijft in Putty binnenstromen en het lukt me niet om daar tussen te komen om een string in te toetsen. Wel vermoed ik dat het ligt aan mijn gebrek aan kennis in het gebruik van Putty.

In een teksteditor typen inclusief \r\n en dan kopiëren en pasten in putty.
