Onderwerp: Litium Ion project Second Wind

Airgead schreef :
Als deze goed werken en de 7700 kunnen aansturen is er denk ik wel meer belangstelling voor ? Ik zou er wel graag een paar willen hebben om te testen en gebruiken

ReneK schreef :
Kan geregeld worden. Ik heb in principe er 8 stuks over. De stroom die hij kan leveren is slechts een stuurstroompje. Als ik een bistabiel relais kan lenen, wil ik ook nog wel een versie ontwerpen en maken die tot zo'n 10A een puls kan geven. (maar dat is voor de 7700 niet nodig)

Zodra het printje binnen is en ik de zaak getest heb laat ik het weten.

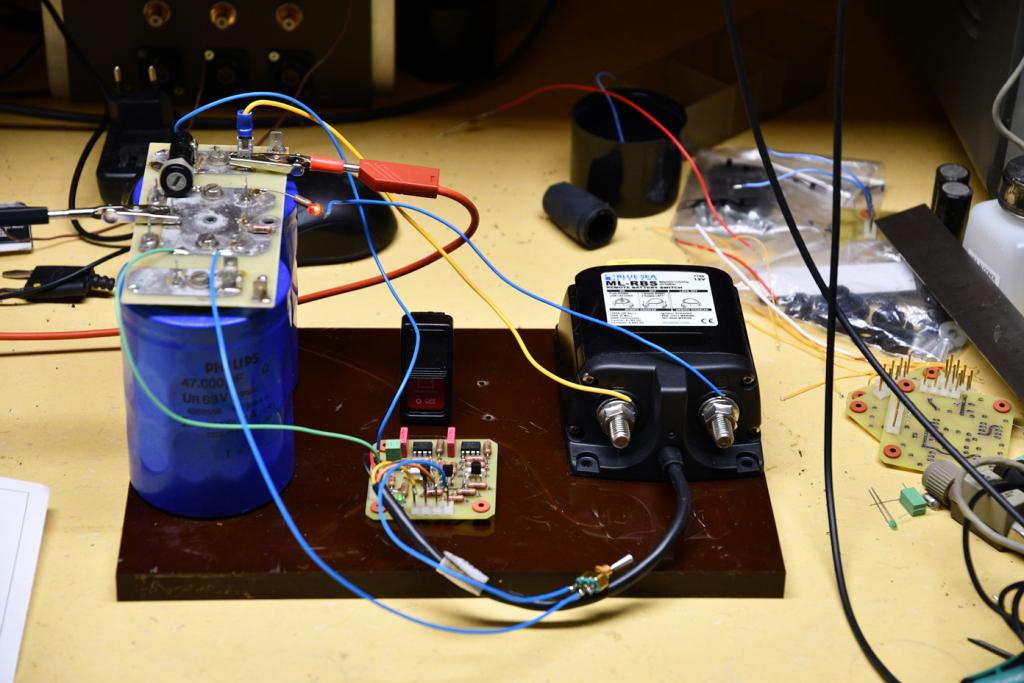

Printen binnen en meteen eerste exemplaar gebouwd van de sturing van het bistabiele relais. (op de foto het kleine vierkante printje. De dikke elacaps op de foto is om dat ik zo snel geen 8A voeding bij de hand had, maar slechts 1A: een workaround)





Het werkte (uiteraard) meteen.
De grote schakelaar die ook op de foto staat wordt helegaar niet gebruikt.
Alle draden van het relais worden aangesloten op de sturing, en de sturing wordt van de + en - van de accu voorzien, de + via een zekering, en het enige wat verder nodig is, is een sturing. Hetzij met een open collector, hetzij met 12V, hetzij met een relais waarvan 1 kant aan de - ligt.

Zo simpel kan het zijn....

Het print is een prototpye waarbij ik gebruik heb gemaakt van onderdelen die ik al had. Het zou wat compacter kunnen, maar ik houd van stevige connectors/ soldeeraansluitingen, omdat er ook zo'n 8A loopt als het relais wordt aangestuurd.

De groene led die op het print zit kan ook worden gecomplementeerd met een externe led die wordt opgenomen tussen de gele draad en de aansluiting op het print.

De LED geeft per definitie op juiste wijze de stand van het relais aan.

Er zijn (natuurlijk) twee uitgangen voor aansturing relais: als er "inverterend" wordt aangestuurd kunnen de draden naar deze uitgangen eenvoudig worden omgewisseld.

Anyway: lang verhaal, maar dat is ook weer gefixed!

Als dat een enkelzijdig printje is zorg dan goed voor de aansluitingen erop. De koper baantjes breken dan zo af. Daar kan je echt op wachten.
Tweelaags print is veel beter, en maar een klein beetje duurder, als je de afmeting klein houdt.

roozeboos schreef :
Bedankt voor de tip! Ik heb wel voor de max 8A sporen doorverbindingen gebruikt tussen twee naast elkaar liggende pennen van de connector met een vet spoor.
Het printje is dubbelzijdig maar op mijn verzoek niet doorgemetaliseerd. (met een speciale reden)

hmm, nou ja als je de connectoren aan beide zijdes goed kan solderen dan kom je er waarschijnlijk wel mee weg. Belangrijk is ook de baantjes naar de pads van de connectoren breed genoeg te houden.

roozeboos schreef :
Ik zal het dan wel eens aansturen met een blokgolf van 0,1 Hz en een dummy load eraan hangen die 8A trekt (dit natuurlijk tijdens de puls), en dan een paar dagen laten aanstaan. Normaliter zou het relais moeten werken als beveiliging, en dus alleen in uitzonderlijke gevallen van nood een bekrachtiging moeten plaatsvinden.

Als het moet kan ik een korte draadbrug onder aan het print solderen, weinig werk.

als je banen voor 8 ampere hebt ontworpen zal t wel heel blijven.
Ik bedoelde eigenlijk mechanische belasting op de pad. Heb je een te dunne trace aan een pad, kan deze gemakkelijk (ongemerkt) afbreken tijdens het monteren van de draden.

O.K. had ik al gedacht dat je dat misschien bedoelde.
Gaat geen probleem vormen in de praktijk.
Het idee is om het in een kastje te zetten met trekontlasting voor de kabel van het relais en misschien een XLR of zoiets voor de ingang en de voeding.

Grappig idee: ik ga ook een connector maken (voor het load relais) met verlengsnoer zodat ik als er iemand omhoog moet in de mast met de elektrische lier er een extra veiligheid is. Mocht om een of andere reden er een storing zijn dat de lier blijft draaien kan de stroom helemaal worden uitgezet.

Ja deelbare connectoren zijn goud waard. De schroefconnectoren die op de print gesoldeerd zijn zijn wel goedkoop maar worden door te grote schroevendraaiers en sperballen stuk gedraaid op de soldeerverbinding.

k heb zelfs iemand de M8(?) aansluitbouten op die blauwe ingegoten modules van victron door zien draaien...

Bedraden kost tijd en geld, en dat zie je terug in commerciële ontwerpen. Of dit erg is hangt wel wat af van het soort en de toepassing, maar ik ben dus niet zo'n voorstander van geïntegreerde externe aansluitingen op een print uit oogpunt van betrouwbaarheid.
