Onderwerp: Wat doet dit en hoe?

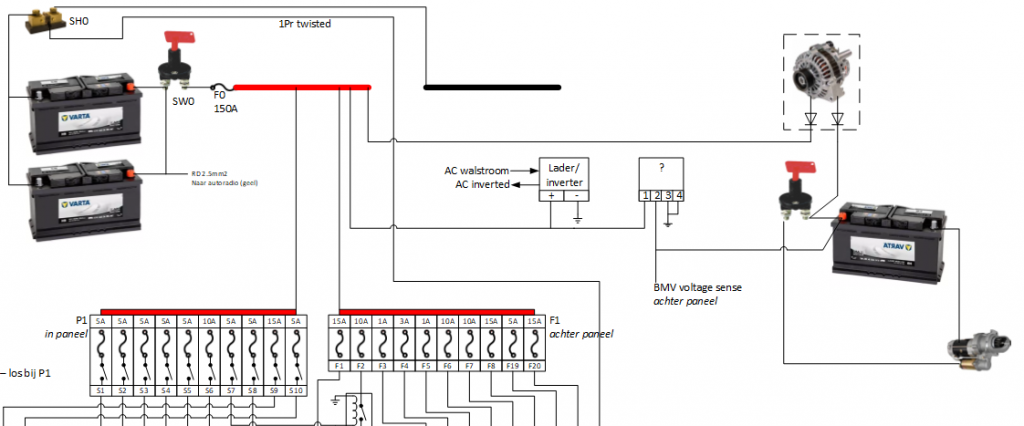

Bij het uitpluizen van de electra op mijn boot kwam ik een ongedefinieerd (zelfbouw?) kastje tegen. Het ("?") is als volgt aangesloten; gezien zijn functie lijkt mij dit een electronisch relais dat de startaccu parallel zet met de lichtaccu wanneer de klemspanning van die laatste hoog genoeg is?

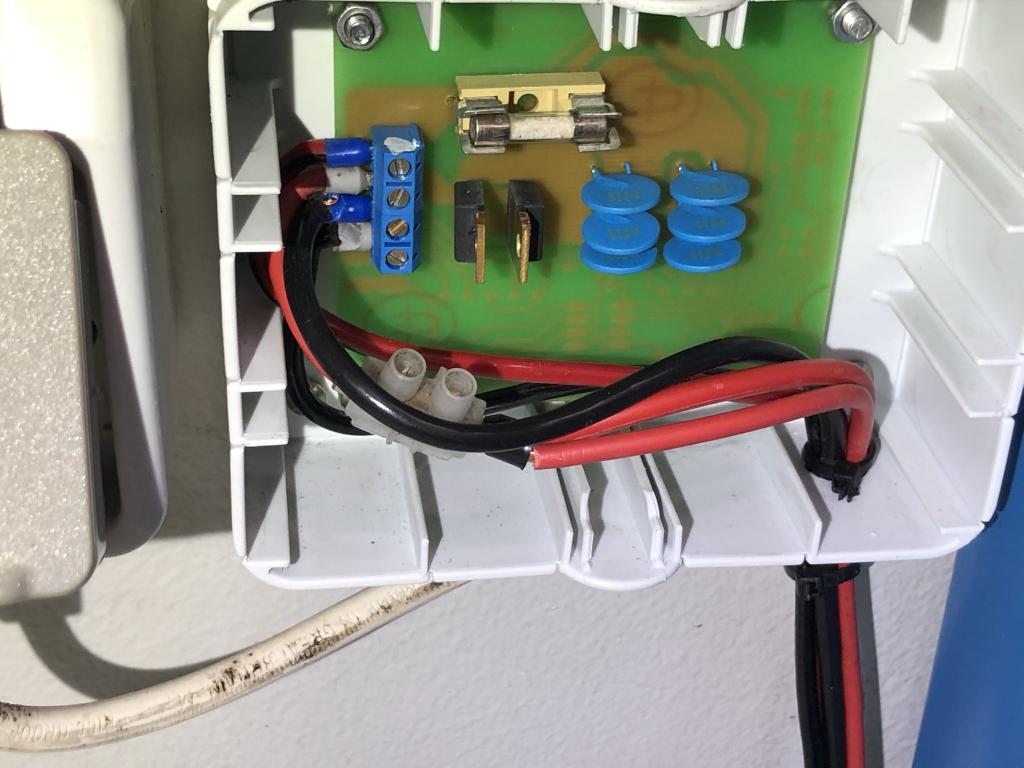

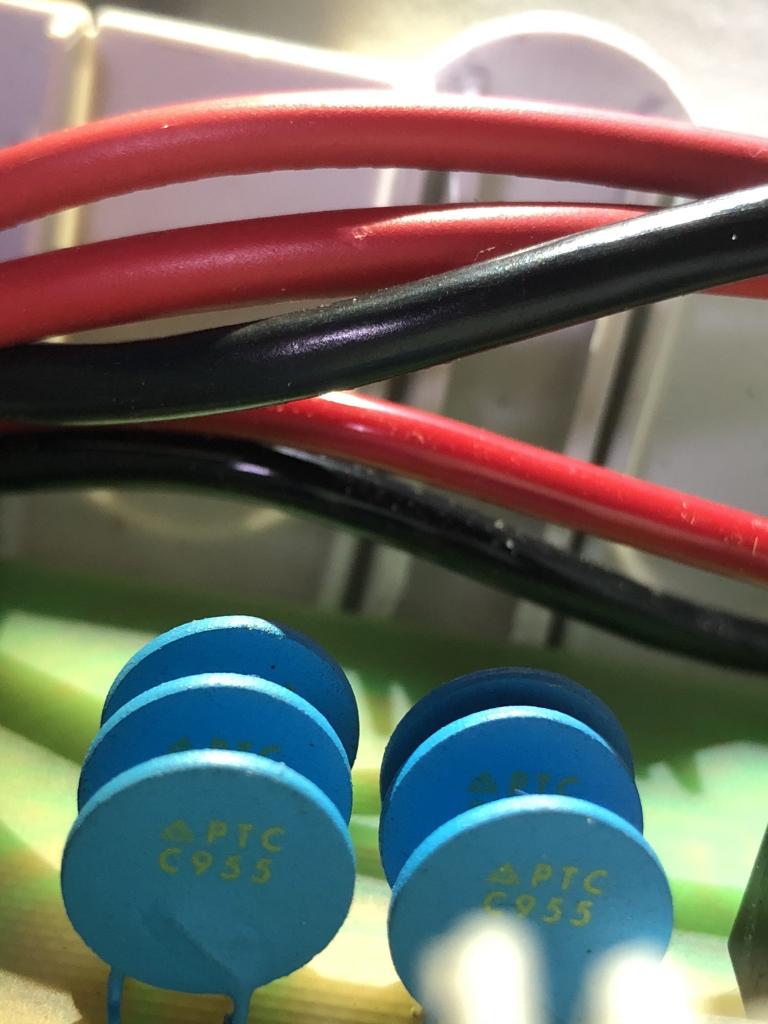

Hier wat detailfoto's. Ik herken PTC's en twee halfgeleiders. Wie weet hoe dit ding, bij welke spanningen etc dient te functioneren? Wat zijn deze halfgeleiders? Print ziet er "commercieel uit"; kent iemand dit, of zou het zelfbouw zijn? Zekering is 16AT (en doorgebrand aangetroffen).

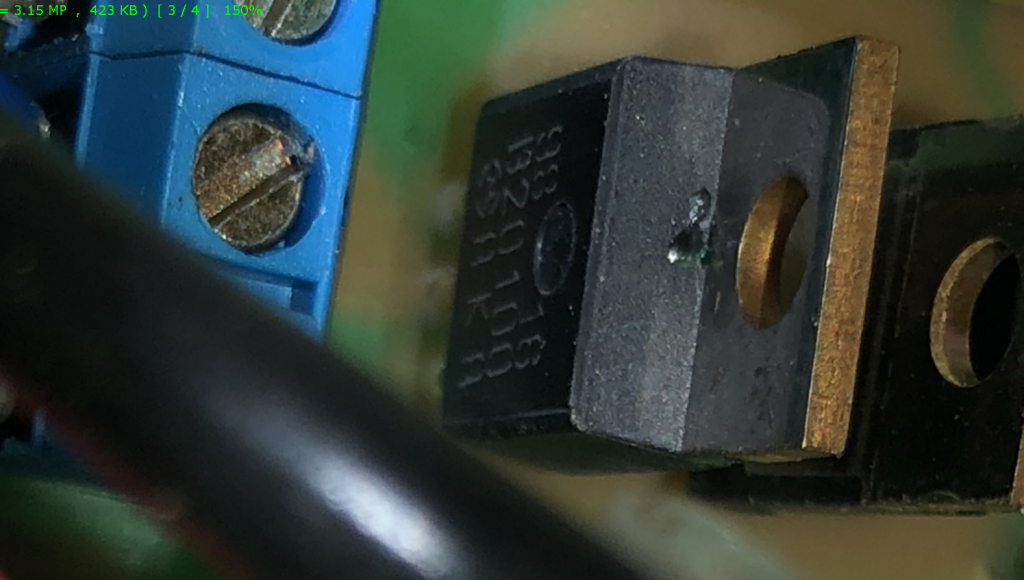

De halfgeleider lijkt deze te zijn: www.kynix.com/Detail/666111/B20100.html

er zijn duizenden verchillende chips in die behuizing, dus dan moet je echt de tekst erop even lezen.

Voor de rest zou ik m per ommegaande in de kliko gooien. Enkelzijdige printplaatjes met deze dermate grote onderdelen horen niet op een zeilboot.
Dat gaat trillen en dus loszitten.

Kastje verdwijnt sowiezo maar wil wel weten wat het doet/zou moeten doen.

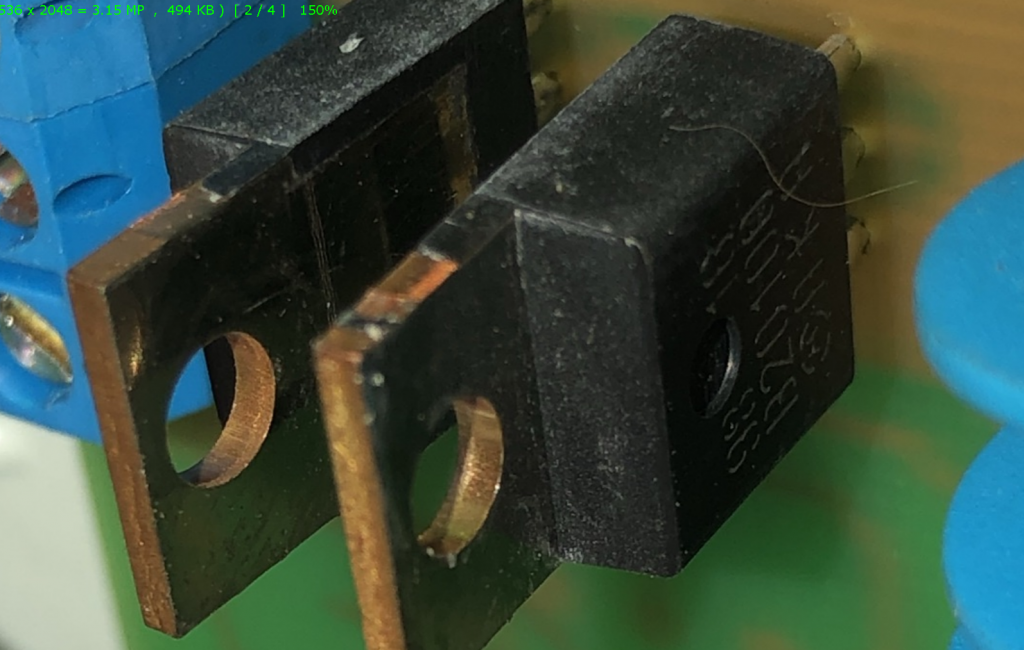

B20100 lijken Schottky dioden te zijn. Twee per TO220 behuizing. Is deze schakeling dan een diodebrug met 4 van die dioden parallel tussen wat ik pin 1 en pin 2 heb genoemd? Waarom dan die PTC’c en 0V aansluitingen?

Edit: PTC’s om de stroom te begrenzen wanneer er gestart wordt zodat de lichtaccu niet leeg getrokken wordt!?

Is het niet een doodgewoon diodekastje waarbij de blauwe thermistors als stroombegrenzing fungeren?
Dus dat stroom wel van huishoud- naar startaccu kan maar niet de andere kant op.

edit: feitelijk schreef je het zelf al.

Het kan niet veel meer zijn lijkt mij ook Begrijp alleen niet waarom er dan massa’s nodig zijn.
