Onderwerp: Rpi geeft geen HDMI output

Rpi geeft geen HDMI output 24 okt 2021 16:19 #1334841

Hallo,

Ik heb mijn Openplotter enige tijd geleden geupdatet naar de laatste versie.
De Rpi is verbonden met een FayTech HDMI scherm.

Sinds ik de update heb gedaan gaat het scherm soms niet aan, de Pi heeft spanning (lichtjes gaan aan) maar de Faytech zegt 'no input', Pi afsluiten en weer opstarten helpt meestal.

Iemand enig idee wat dat kan zijn? Ik las ergens dat de Pi de HDMI uitgang bij opstarten niet aanzet als er te weinig voeding beschikbaar is. Ik heb een 25W voeding eraan, zou volgens mij voldoende moeten zijn (pi3).

Groet,
Bas
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 24 okt 2021 16:23 #1334843

  • KolonelP
  • KolonelP's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 74
Hetzelfde heb ik twee keer eerder meegemaakt, zonder enige aanleiding.
In mijn geval was het een boardje van een Chinese website, dus zou imitatie Pi kunnen zijn geweest.
Het resulteerde wel in een variant die ik nu alleen headless kan gebruiken :-(
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 24 okt 2021 16:26 #1334844

  • Knoet
  • Knoet's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1620
Als die 25W je pi kan bereiken, dan is dat meer dan voldoende. Maar een dun micro-usb kabeltje kan dat wel eens in de weg zitten.
De melding 'no input' kun je ook krijgen als er een resolutie naar het scherm wordt gestuurd waar het niet mee overweg kan.
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 24 okt 2021 16:51 #1334847

Knoet schreef :
Als die 25W je pi kan bereiken, dan is dat meer dan voldoende. Maar een dun micro-usb kabeltje kan dat wel eens in de weg zitten.
De melding 'no input' kun je ook krijgen als er een resolutie naar het scherm wordt gestuurd waar het niet mee overweg kan.

Er loopt een dubbele kabel (2x2x 1.5 mm2) van de voeding rechtstreeks naar het pi bordje.

Resolutie; interessant maar dat zou toch elke keer hetzelfde zijn neem ik aan..
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 24 okt 2021 16:58 #1334848

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5621
Inderdaad een goede voeding is erg belangrijk voor een goede werking. Vooral ook voldoende dikke voedingsdraadjes. Veel van de usb kabeltjes hebben te dunne aders.

Verder is het zo, dat de software moet kunnen vaststellen wat voor beeldscherm er is aangesloten.

Dat gebeurt automatisch. Als je beeldscherm later aanzet dan dat de Pi start, dan kan de software het beeldscherm type en resolutie niet vaststellen.

De HDMI stekkertjes zijn ook erg klein. Als je een Argon kastje neemt dan heb je standaard formaat HDMi aansluitingen.

Groet,

BRam
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 24 okt 2021 17:00 #1334849

  • Knoet
  • Knoet's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1620
Je zou eens kunnen kijken of het helpt als je de resolutie vast zet op een bekende werkende waarde in config.txt.
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 24 okt 2021 17:04 #1334851

brambo schreef :
Inderdaad een goede voeding is erg belangrijk voor een goede werking. Vooral ook voldoende dikke voedingsdraadjes. Veel van de usb kabeltjes hebben te dunne aders.

Verder is het zo, dat de software moet kunnen vaststellen wat voor beeldscherm er is aangesloten.

Dat gebeurt automatisch. Als je beeldscherm later aanzet dan dat de Pi start, dan kan de software het beeldscherm type en resolutie niet vaststellen.

De HDMI stekkertjes zijn ook erg klein. Als je een Argon kastje neemt dan heb je standaard formaat HDMi aansluitingen.

Groet,

BRam

Er zit toch gewoon een full size HDMI aansluiting op de Rpi zelf? Het is zo een stekker die ik thuis ook heb, ruim 1cm breed.

Er is iets veranderd met de nieuwe versie, ik zal eens proberen het scherm eerst aan te zetten, ze worden nu met dezelfde schakelaar aangezet, dus krijgen tegelijk voeding.
BIj de vorige openplotter versie die ik had (wel 2-3 jaar oud) was dat nooit een probleem iig.
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 24 okt 2021 17:05 #1334852

Knoet schreef :
Je zou eens kunnen kijken of het helpt als je de resolutie vast zet op een bekende werkende waarde in config.txt.

Goeie tip, ga ik eens bekijken.
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 24 okt 2021 17:43 #1334857

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5621
Beste Bas, je hebt gelijk.

Je gebruikt nog een Pi3. De Pi4 heeft twee aansluiting voor 2 schermen met 2x mini HDMi connectors.

Met het alu Argon kastje heb je de aansluitingen voor de Pi4 allemaal aan een kant plus 2 x standaard HDMI connectors.

Bram
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 24 okt 2021 18:02 #1334863

brambo schreef :
Beste Bas, je hebt gelijk.

Je gebruikt nog een Pi3. De Pi4 heeft twee aansluiting voor 2 schermen met 2x mini HDMi connectors.

Met het alu Argon kastje heb je de aansluitingen voor de Pi4 allemaal aan een kant plus 2 x standaard HDMI connectors.

Bram

Bedankt.

Overstappen op de rpi4 is een idee. Ik vind het een toch niet altijd even vlot draaien.
Kan dat met die meanwell 25w voeding of moet ik die dan ook upgraden?
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 24 okt 2021 18:21 #1334864

  • Gerard
  • Gerard's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1040
brambo schreef :
Als je beeldscherm later aanzet dan dat de Pi start, dan kan de software het beeldscherm type en resolutie niet vaststellen.
Ik ken dit verschijnsel ook. De pi moet als laatste opstarten.
Varen is plezier voor twee (Gerard van Katwijk).
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 24 okt 2021 20:13 #1334877

Vroegah kon je ook de beeldscherm instelling fixeren ipv autodetectie. Geen idee of dat nog steeds gaat, maar kan misschien een workaround zijn?
Maxi 33s - Hide-Away
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 24 okt 2021 20:52 #1334881

Als de software geupgrade is, ligt het toch opeens niet aan de hardware? Oude kaartje terugzetten en het werkt weer!
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 24 okt 2021 20:53 #1334882

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5621
Er een hele waslijst van scherm opties. Want sommige afwijkende beeldschermen worden niet automatisch gedetecteerd.

Kan wel aangeven waar de lijst te vinden is. Maar voor zo'n Faytech scherm is dit niet nodig. Heb dit scherm ook lange tijd gebruikt.
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 24 okt 2021 21:09 #1334885

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5621
Bas van Dijk schreef :
brambo schreef :
Beste Bas, je hebt gelijk.

Je gebruikt nog een Pi3. De Pi4 heeft twee aansluiting voor 2 schermen met 2x mini HDMi connectors.

Met het alu Argon kastje heb je de aansluitingen voor de Pi4 allemaal aan een kant plus 2 x standaard HDMI connectors.

Bram

Bedankt.

Overstappen op de rpi4 is een idee. Ik vind het een toch niet altijd even vlot draaien.
Kan dat met die meanwell 25w voeding of moet ik die dan ook upgraden?

Beste Bas,

er zijn erg veel vorderingen gemaakt met ontwikkeling van de software. Zou zeker de 64 bits nemen, die werkt sneller en beter dan de 32 bits versie. Alleen uit het oogmerk van compatibiliteit met de oudere Pi's wordt de 64 bits versie nog niet uitgebracht. De 64 bits kernel versie wordt continue verder ontwikkeld. Het is echt een wereld van verschil.

Je kunt een Pi4 nemen met meer geheugen. Zelf gebruikt meestal de 2 GB versie.

Verder de OpenCPN flatpak versie ook een duidelijk verbetering. Is nog wel beta, maar werkt prima en werkt afgescheiden van de rest.

Zou de zaak eens opnieuw opzetten. Alternatieve versies zijn er ook. Zoals de Ubuntu 64 bits versies. Hoewel hierbij niet alle OpenPlotter extra's zijn te gebruiken.

En op de Seatalk 1 terug te komen. Met een spotgoedkoop adaptertje kun je Seatalk 1 gewoon ontvangen via Signalk server en vandaar uit omzetten naar andere formaten, zoals nmea183 etc.

Ik heb nog wel een paar van die dingen liggen. Kosten maar een paar dollar. Werkt met een opto coupler voor de data overdracht.

Als ik je ergens mee kunt helpen, dan geef je maar even een berichtje.

Ik gebruik het systeem met een snelle USB3 USB stick of een SSD gekoppeld aan de USB3 poort van de RPI4.

Groet,

Bram
Laatst bewerkt: 24 okt 2021 21:11 door brambo.
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 24 okt 2021 21:36 #1334888

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5621
Vergeet nog te melden de Mean Well voeding kun je gewoon blijven gebruiken. Alleen de connector op de Pi4 is anders. Er zijn eenvoudige verloop dingetjes om van de bestaande aansluiting de nieuwe stekker aansluiting te gebruiken. Het is de standaard aansluiting zoals ook op nieuwe GSM toestellen gebruikt wordt. Een aansluiting die niet meer gevoelig is voor de manier van insteken.
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 25 okt 2021 06:28 #1334899

Top Brambo, ik dacht gelezen te hebben dat de Pi4 meer dan 5W kan trekken.
Lijkt me wle de moeite om eens te proberen.

Als je zo een optocouplertje over hebt wil ik wel eentje van je overnemen om eens te proberen.

Waarom zou ik alternatieve versie zoals de Ubuntu 64 proberen? Wat is het voordeel? Ik wil gewoon iets wat werkt en ik wil er niet te veel tijd in steken (vind het wel leuk maar geen tijd). Die nieuwe Openplotter installeren is een eitje.

Laatste vraag: waarom een USB3 of SSD ipv een SD kaart? Wat is het voordeel?

Groet
Bas
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 25 okt 2021 18:10 #1335098

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5621
Optocoupler dingetjes heb ik er een paar van gekocht.

Het enige wat je moet doen is een weerstand vervangen door een andere waarde. De plugin voor het gebruik zit in de SignalK plugins.

Je krijg dan Seatalk 1 binnen naar het SignalK formaat. Vandaar kun je naar NMEA183 of direct naar OpenCPN met het SignalK formaat. Het instrumenten paneel MxTommy Kip kan ook.

De Seatalk 1 conversie kan ook nog naar NMEA2000 met een canbus adapter.

OpenPlotter is eenvoudig gebaseerd op Debian met een aantal extra uitbreidingen. Helaas blijft de officieele uitgave in het 64 bits formaat erg achter. Sailoog wil wachten op de officiele uitgave van het 64 bits RaspiOS. Wordt al volop gebruikt en werkt zeer goed. De ontwikkeling van de 64 bits kernel gaat gewoon door en is nu versie 74.

Jammer, zo blijft de ontwikkeling van OpenPlotter 64 bits erg achter.

De Openplotter extra's kun je overigens ook in andere Linux versies aanbrengen. Werken dan niet allemaal, echter de meesten wel.

De ubuntu versies ook allemaal 64 bits werken prima.

Overigens is de basis van alle Linux versies min of meer hetzelfde.

Een SDD kan 128 GB og meer bevatten en het wordt geacht betrouwbaarder te werken dan een SD kaart. Dingen zitten ook in allerlei tablets en zijn goedkoop gebruikt te krijgen. Komen van gevallen tablets. De usb3 is sneller dan de usb2 aansluitingen. De Pi4 heeft twee usb3 poorten.

Een usb3 stick, zoals de Samsung heeft een leessnelheid tot 200 Mb/s. Terwijl een SD kaartje meestal niet sneller is dan 100 Mb/s.

Qua kosten maakt het vrijwel niets uit. Zo'n 32 Gb USB3 stick komt uit rond de € 15,-. Bezet echter wel een usb poort. Kopieren heen en weer tussen een stick, SSD en een SD kaart kan gewoon met de kopieer software in het RaspiOS.

Hoor het verder wel.

Groet,

Bram
Laatst bewerkt: 25 okt 2021 18:37 door brambo.
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 25 okt 2021 19:04 #1335117

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5621

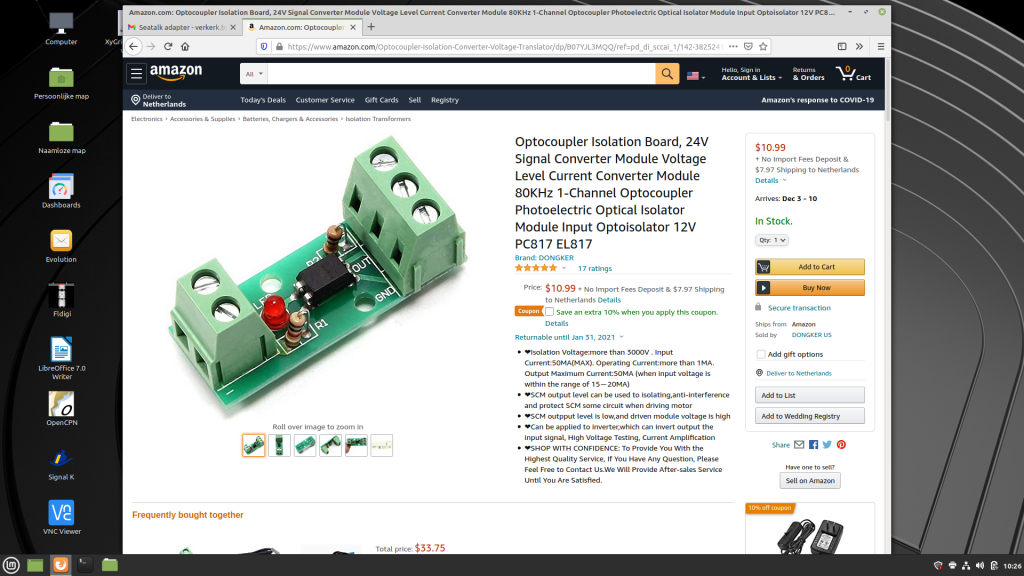

Zo ziet het eenvoudige opto-coupler boardje eruit. De prijs bij Amazon is veel hoger direct aankoop bij fabrikant.


Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 25 okt 2021 19:49 #1335131

Bas van Dijk schreef :
Waarom zou ik alternatieve versie zoals de Ubuntu 64 proberen? Wat is het voordeel? Ik wil gewoon iets wat werkt en ik wil er niet te veel tijd in steken

:woohoo:
Laatst bewerkt: 25 okt 2021 19:50 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Rpi geeft geen HDMI output 25 okt 2021 20:17 #1335142

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5621
Het idee is om de diverse versie te testen en te kijken wat het beste en snelste werkt.

Ubuntu is geen beta versie maar een officiele uitgave speciaal voor de RPI met een van de laatste 5.13 kernel versies. Zoals bekend wordt de RPI volledig ondersteund door de Linux kernel ontwikkelaars. Het is echter nog geen LTS versie, die verschijnt pas in april 2022.

Ik probeer allerlei dingen, zodat de gebruiker dit niet hoeft te doen.

Zoals de flatpak OpenCPN versie, die gescheiden werkt naast de overige software.

Op de flatpak Wiki kun je meer informatie hierover vinden.

Er zijn grote stappen vooruit gemaakt om te komen tot een zeer stabiele versie.

Bram
Laatst bewerkt: 25 okt 2021 20:20 door brambo.
Alleen ingelogde leden kunnen reageren.
