Onderwerp: Pinout STng opeen autopilot SPX10

Mijn boot heeft een raymarine stuurcomputer SPX10, bedient via een ST7000+. Data-bus is ST1, maar kort geleden kwam ik er achter dat de SPX10 ook een STng aansluiting heeft. Hier kan ik maar weinig over vinden en er is een bijzondere kabel voor nodig die ik niet heb: www.raymarine-shop.nl/raymarin...ar-spur-kabel-r12112
Makkelijker zou zijn als ik de pinout zou weten van de aansluiting en daar direct een n2k kabel op af te monteren (is een schroef-blokje).
Dit alles met de bedoeling om hopelijk de AP aan te kunnen sturen vanuit mijn (n2k) plotter en misschien zelfs vanaf mijn RaspBerry met SignalK.

Dus als iemand info heeft over hoe dit aan te sluiten op een ‘normaal’, bestaand n2k netwerkje hoor ik dat graag!

Hier de pinout van de STng spur en backbone stekkertjes. N2K is ook te vinden op het net. Zo kun je zelf een verloopkabeltje solderen (of kopen)

forum.raymarine.com/showthread.php?tid=611

Ff de manual gecheckt van de SPX10 ik zie het probleem! er staat geen pinout, staan er wel kleurtjes op de connector? Dan zou het moeten lukken icm de link van Nachtvlinder.

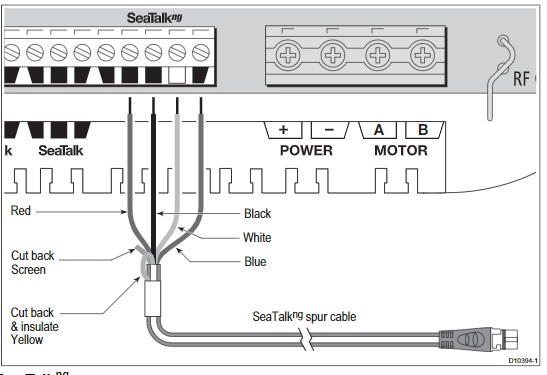

Anders kun je er denk ik vanuit gaan dat de pinout overeenkomt met die van de SPX5, die 5e aansluiting is dan voor de afscherming omdat die SPX10 ook power kan geven aan de STNG, ik zou het wel even nameten:

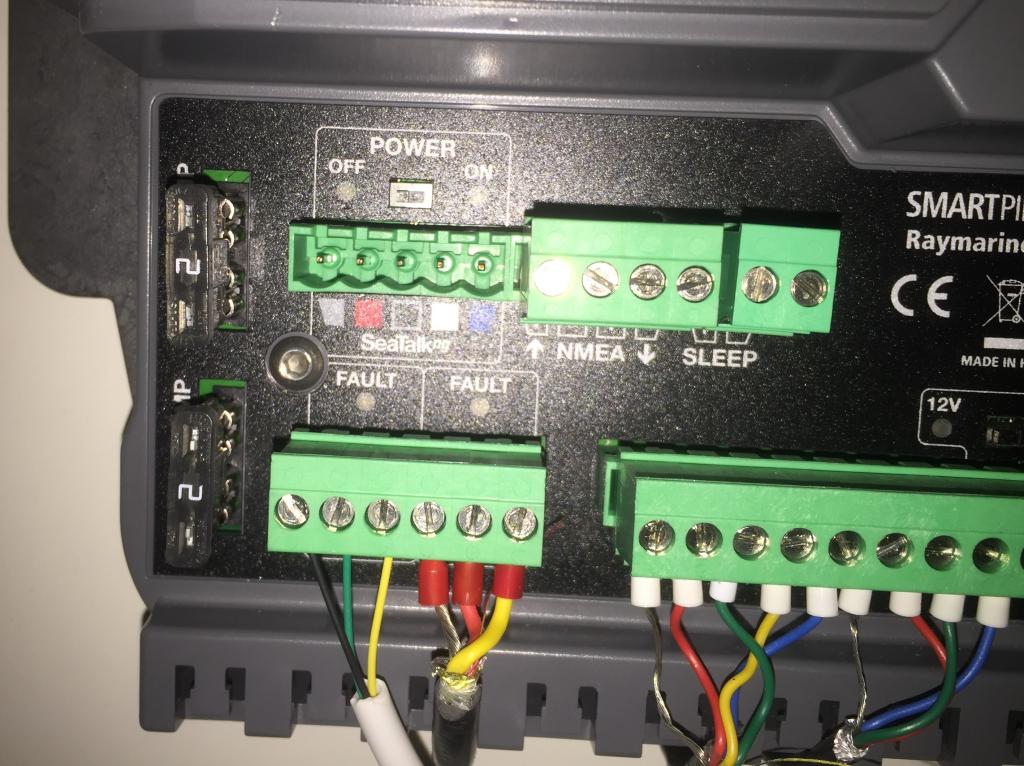

Tijdens mijn laatste weekendje in dit seizoen op de boot een fotootje gemaakt.
Het lastigste zal zijn om een passende stekker te vinden.

Nee, is een heel erg standaard ding.
Even naar een elektronicazaak gaan met het ding.
Bijvoorbeeld Fakkert in Zwolle

Die heb ik wel liggen, zitten ook op onze autopilot, ff pb naar Dit e-mailadres wordt beveiligd tegen spambots. JavaScript dient ingeschakeld te zijn om het te bekijken.

De pinout is dus wel iets anders maar de draadkleuren staan weergeven onder de stekker, meest linkse is dan de afscherming

Ik heb die ook nog liggen, kon ze alleen per vijf ofzo bestellen. Mag je zo eentje hebben van me.

Inmiddels van ilCigno een berichtje ontvangen dat hij een stekkertje heeft opgestuurd!
Heel erg bedankt Timo!

Het gaat wel even duren voor ik er gebruik van kan maken helaas; de boot ligt tot begin april op de kant.
