Onderwerp: Marifoonantenne, kabel en dekdoorvoer

Marifoonantenne, kabel en dekdoorvoer 05 jan 2022 09:32 #1356063

  • Bert65
  • Bert65's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5002
Ik moet een nieuwe marifoonkabel hebben omdat de oude bij en mastvoet bijna helemaal door is. Het is een wonder dat ik nog een signaal kreeg.

Omdat mijn mast er waarschijnlijk niet zomaar weer af gaat, wil ik de zaken grondig aanpakken.

Er zit nu een Glomax spriet antenne op met RG58 kabel. Ik begrijp dat H155 tegenwoordig de norm is. Dat zal ik dus gaan gebruiken voor de kabel door de mast.

Ik kom helaas een heel stuk lastiger bij het gedeelte van de mastvoet naar de marifoon (binnen dus). Dat is dus gewoon nog RG58 (in goede conditie) Werkt dat samen of is het noodzakelijk ook het laatste deel RG58 te vervangen?

Ik heb nog een mooie Shakespear dekdoorvoer liggen voor RG58, kan die ook voor H155 gebruikt worden? En als dat niet zo is, waar vind ik een H155 dekdoorvoer met stekkers (de mast moet er wel weer af kunnen). Ik vind alleen een aanduiding in milimeters. Dan zou mijn oude doorvoer ook nog geschikt zijn.

Is het verstandig meteen een andere antenne te nemen? Glomax kwam hier niet best uit de reacties. Ik gebruik hem op dit moment eigenlijk alleen voor AIS ontvangst, maar misschien in de toekomst ook een transponder, voor de marifoon pak ik meestal mijn handmarifoon
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 05 jan 2022 11:15 #1356110

  • Wadloper
  • Wadloper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 29317
Over marifoonkabels, antennes en doorvoeren is hier al zoveel gepotst dat een simpele zoekopdracht met goede steekwoorden waarschijnlijk een macht aan informatie oplevert.

Maar als je toch even persoonlijk beademd wilt worden: doe het in één keer goed, zou ik zeggen.
Antenne Celmar 0-1, kabel H155, dekdoorvoer niet met stekkers op het dek, maar met een Scanstrut doorvoer waar een PL-59 plug doorheen kan. Koppeling met kabel naar marifoon onderdeks maken. RG-58 en H155 zijn allebei 5 mm. maar die Shakespeare doorvoer zou ik niet gebruiken. Dat shakespaer-spul is nogal eens van inferieure kwaliteit.
Als je geen esthetische bezwaren hebt, maak je de marifoonkabel uit de mast naar de marifoon uit één stuk en leg je de kabel onderdeks in een klikgootje dat je vastplakt of -schroeft.
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 05 jan 2022 11:24 #1356115

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 15960
Bert, je grootste uitdaging zit hem in de mast. Ik de zin van: daar kan je niet altijd makkelijk bij. Nu wel, dus concentreer je daar eerst op. Alles aan, op of onderdeks heb je alle tijd voor. Ook als de mast er op staat en je al heel wat mijltjes gezeild hebt. Laat voldoende overlengte onderop over, zodat je keuzes kan maken mbt de dekdoorvoer.

Celmar0-1 en H155 zijn goede keuzes. Gebruik de goede stekkers er bij en tape af met zelfvulcaniserende tape. Zelf isoleer ik de antenne ook altijd nog van de beugel, electrisch gezien dan.
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 05 jan 2022 11:47 #1356132

koko schreef :
[...] Zelf isoleer ik de antenne ook altijd nog van de beugel, electrisch gezien dan.

Hoe doe je dat dan? Ik kwam er laatst achter dat de 0 van mijn (Metz) antenne via de beugel met de mast is verbonden. Ik hou dit geloof ik liever geschieden (meer onderbuik dan kennis) maar ik heb de indruk dat de schroefbout waarmee de antenne aan de beugel vastzit onderdeel is van die 0. Zet jij daar dan een rubber bus omheen, of zo?
Trotse eigenaar van de IW-31 'Zwaantje'
Laatst bewerkt: 05 jan 2022 11:47 door Maarten-IW31.
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 05 jan 2022 12:12 #1356147

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31730
En met welk doel isoleer je de antenne?
Alu boot?

Gepost met de officiële Zeilersforum-app
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 05 jan 2022 12:21 #1356152

Dat doe je met een kunststof uithouden aan de mast voor de antenne.
Waarom: niet de 0V (de mantel van de antenne) aan de wateraarde.
(maar dat wist je al ;-) )
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 05 jan 2022 12:32 #1356156

  • Bert65
  • Bert65's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5002
Hallo Wadloper. Je hebt zeker gelijk, maar er komen zoveel meningen op je af dat het lastig kiezen is. Het leek alsof er alleen over de H155 kabel overeenstemming is.

Bedankt voor je heldere opsomming. Ik zou het liefst een doorvoer hebben waar ik een plug op kan schroeven. Maar jouw oplossing is bedrijfszekerder?



Gepost met de officiële Zeilersforum-app
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 05 jan 2022 14:24 #1356210

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31730
Bert65 schreef :
Bedankt voor je heldere opsomming. Ik zou het liefst een doorvoer hebben waar ik een plug op kan schroeven. Maar jouw oplossing is bedrijfszekerder?



Gepost met de officiële Zeilersforum-app

Volg het advies van Wadloper nu maar. Is beter dan een stekker aan dek in 1 of andere superdure fancy uitvoering (die ook niet waterdicht blijkt).
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 05 jan 2022 16:22 #1356257

  • Bert65
  • Bert65's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5002
@Wadloper; bedoel je deze Scanstrut doorvoer?
www.dekkerwatersport.nl/static...nstrutdetail.jpg.jpg

En als ik de mast er af haal maak ik alleen de bovenste drie boutjes los? Dan moet er dus iets over de doorvoer (of stukje kabel in) om het waterdicht te houden als de kabel met plug er uit is? Of mis ik iets?

Ik heb wel al begrepen dat dit hele goed doorvoeren zijn.
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 05 jan 2022 16:45 #1356268

  • Knoet
  • Knoet's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2213
Dat zijn ze inderdaad, neem er wel een die groot genoeg is, een marifoonplug is iets van 20 mm. En misschien wil je er ook nog andere kabels in, je hoeft niet voor elke kabel een aparte doorvoer te nemen met dit type.

Er zitten een paar rubber stoppen bij, dus je kunt een dichte achter de hand houden voor als de kabels er uit zijn.
Bert
Spækhugger
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 05 jan 2022 16:53 #1356269

Stukje tape werkt ook
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 07 jan 2022 10:37 #1356897

  • Bert65
  • Bert65's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5002
@Knoet,

Dat is idd een hele mooie. Er zitten alleen al 4 gaten in mijn romp (in een opstaande rand bij de mast) met vier dekdoorvoeren. De wilde ik eigenlijk één op één vervangen door stekkers. Ik begrijp inmiddels dat dat een slecht idee is. Of gaat wat er hier is gezegd over stekkerverbindingen vooral op voor Coax. Ik heb nl. alle ander stekkers (voor anker en stoomlicht en windgever) al klaar liggen

Jouw oplossing zou ideaal zijn als ik helemaal opnieuw zou moeten beginnen.

De rand staat schuin, een gaatje dichtmaken wordt dan (bij mij tenminste) nooit mooi.

Ik kan in ieder geval al de genoemde antenne overnemen van een forumlid.
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 07 jan 2022 11:07 #1356912

  • Knoet
  • Knoet's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2213
Het is vooral bij coax een voordeel om zo weinig mogelijk connectoren te hebben, gewone dc stroom is daar minder gevoelig voor, dan krijg je hooguit als het tegenzit een beetje spanningsval over een connector.
Bert
Spækhugger
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 07 jan 2022 11:41 #1356930

  • Bert65
  • Bert65's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5002
OK, Dank je wel.

Dan neem ik één Scanstrut voor de marifoonkabel en gebruik de rest.

Gepost met de officiële Zeilersforum-app
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 07 jan 2022 15:57 #1357009

Die Shakespeare doorvoer is een bron van ellende. Ik begrijp niet dat de ontwerper zo iets kon verzinnen. Ik ben er uren mee kwijt geweest en het werkt nog niet.
Wát zoek je? Wind?
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 07 jan 2022 16:11 #1357012

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31730
Zwaardopzee schreef :
Die Shakespeare doorvoer is een bron van ellende. Ik begrijp niet dat de ontwerper zo iets kon verzinnen. Ik ben er uren mee kwijt geweest en het werkt nog niet.

dat gevoel heb ik al veel langer bij die fabrikant.
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 07 jan 2022 16:20 #1357017

Dat zal een connector en niet alleen doorvoer geweest zijn? Een doorvoer is dat en precies dat: een doorvoer. Die kunnen hooguit lekken of de kabel beschadigen

Een zwanenhals of, bij incidenteel maststrijken, met butylkit dichtgestopte doorvoer, werkt prima. Scanstrut maakt coole, strak uitziende versies.

Je kunt ook voor zoiets kiezen: stekker dan wel even opnieuw aanzetten bij mastzetten. Kost je 5 minuten extra:
Laatst bewerkt: 07 jan 2022 16:29 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 07 jan 2022 19:46 #1357096

  • Bert65
  • Bert65's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5002
Ik ga voor de Scanstrut.

Toen ik nog een 27mc bakkie had (dus heel lang geleden) waren de antennes van Shakespear echt the bomb. Dat is nu kennelijk anders.



Gepost met de officiële Zeilersforum-app
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 08 jan 2022 10:25 #1357230

Nachtvlinder schreef :
Dat zal een connector en niet alleen doorvoer geweest zijn? Een doorvoer is dat en precies dat: een doorvoer. Die kunnen hooguit lekken of de kabel beschadigen

Een zwanenhals of, bij incidenteel maststrijken, met butylkit dichtgestopte doorvoer, werkt prima. Scanstrut maakt coole, strak uitziende versies.

Je kunt ook voor zoiets kiezen: stekker dan wel even opnieuw aanzetten bij mastzetten. Kost je 5 minuten extra:
[]

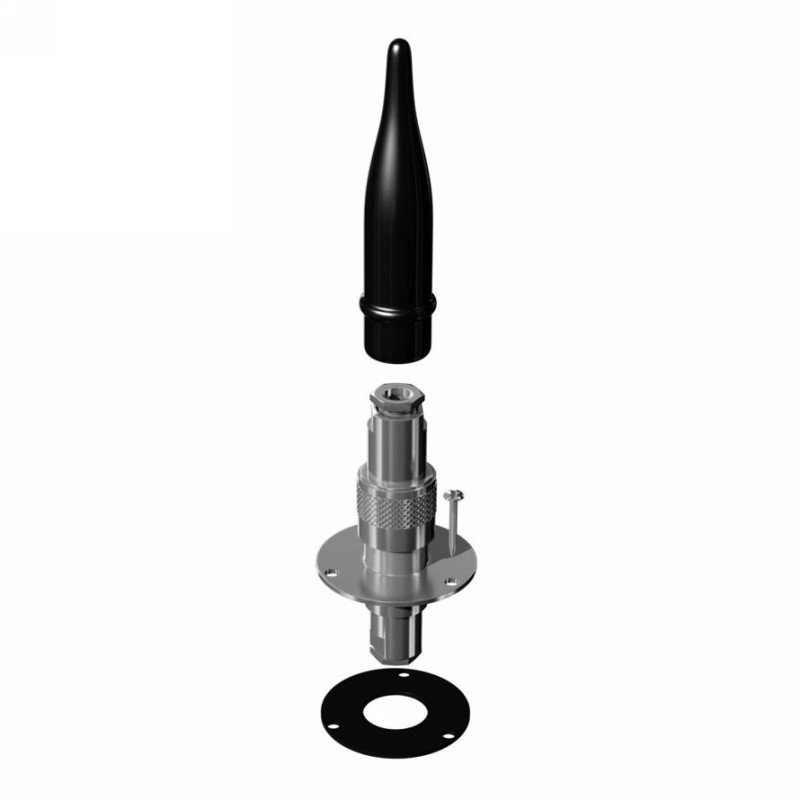

Een doorvoer connector? Dat is meer dan een connector, hij is bedoelt door het dek heen te gaan, met afdichting.

En met mijn magische handen ben ik uren met dat kreng in de weer geweest. Er zitten ook twee kleine schroefjes bij die je in moet draaien, maar de positie is niet aangegeven. En je laat ze vallen. Je moet solderen door een gaatje ter grote van een fijnschrijver punt. Er staat een video op internet van een professionele Taiwanese technicus die dat voor elkaar heeft gekregen. Maar op de video van Shakespeare zelf over de montage van dit kreng, mist nét dat stukje solderen, blijkbaar lukte het ze zelf ook niet.

Dus als ik je mag waarschuwen: deze niet.
Wát zoek je? Wind?
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 08 jan 2022 11:06 #1357257

Nachtvlinder schreef :
Dat zal een connector en niet alleen doorvoer geweest zijn? Een doorvoer is dat en precies dat: een doorvoer. Die kunnen hooguit lekken of de kabel beschadigen

Een zwanenhals of, bij incidenteel maststrijken, met butylkit dichtgestopte doorvoer, werkt prima. Scanstrut maakt coole, strak uitziende versies.

Je kunt ook voor zoiets kiezen: stekker dan wel even opnieuw aanzetten bij mastzetten. Kost je 5 minuten extra:

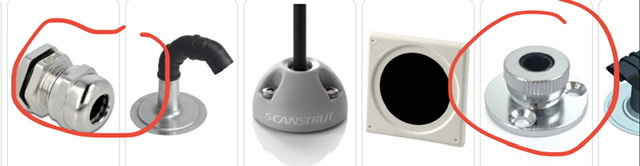

Ik heb op mijn SO32 3 doorvoeren als op het rechtse omcirkelde plaatje. Mijn mast gaat er sinds een jaar of 5 jaarlijks af. Na mastzetten en kabeltrekken doe ik er wat zelfvulcaniserende tape om, half uurtje werk. Nooit lekkage gehad, geen beschadigde kabels. Alle stekkers dus onderdeks.
Alleen voor de dikke radar kabel heb ik een Scantrut achtige doorvoer. Weet niet meer welk merk, doet het alweer 15 jaar probleemloos en was zeker zachter geprijsd dan de Scantruts. Heb er helaas geen foto van.
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 08 jan 2022 11:15 #1357262

Persoonlijk vind ik die dek conectoren maar troep. Ik heb ze alle vier met een staal beitel weg gehakt. Ik heb een rvs hals op dek gemonteerd. Ik heb een staal dek. Dus de magneetvoet boormachine heeft mij weer een goede dienst gedaan. Nu kan ik de kabels in het geheel netjes doorvoeren naar beneden. Ik ben bezig het plafon met grepen demonteerbaar te maken. Zodat de uiteindelijke verbindingen in de boven gedeelte van de opberg kast komen tezitten. De halzen op dek prop ik dicht met neoprane. Dit doe ik onderdeks ook.

Dit is hoe ik dacht de problemen te kunnen oplossen.



Grt. Mark


Verstuurd vanaf mijn iPad zonder tapatalk.
Meten is weten.
Specialiseren is meer van minder weten.
Laatst bewerkt: 08 jan 2022 11:16 door Freetime1970.
Alleen ingelogde leden kunnen reageren.

Marifoonantenne, kabel en dekdoorvoer 08 jan 2022 12:29 #1357301

  • Bert65
  • Bert65's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5002
Hallo Zwaardopzee  Dat is idd de verbinding die ik heb liggen. Ik ben al helemaal geen soldeerheld. Ik zie nu al op tegen de pluggen die ik op de coax kabel moet monteren. En dit zag er idd nog ingewikkelder uit. Misschien kan ik er nog iemand blij mee maken die wel kan solderen.

@ anderen; Ik heb een goede (Bulgin) Plug voor de windgever en voor anker en toplicht. Ik denk dat ik daarmee ga down. Misschien dat ik nog een deklicht monteer. Ik heb nog een schakelaar voor de deck floodlichts bij de schakelkast.
Ik kan nu nog overal bij



Gepost met de officiële Zeilersforum-app
Alleen ingelogde leden kunnen reageren.
