Onderwerp: Elektrisch boordschema tekenen op linux systeem ?

Elektrisch boordschema tekenen op linux systeem ? 11 mrt 2022 21:52 #1375154

Tony2920
Offline
Gebruiker
Berichten: 8040

Ik moet dringend mijn elektrisch schema eens goed documenteren.
En zou dit liefst op mijn computer met een goed tekenprogramma doen.

Nu zijn er voor mijn computer OS ( Linux ) veel verschillende tekenprogramma's die dit zouden kunnen, maar ik vind er geen die de juiste symbolen hebben voor bvb 1-both-2-off accuschakelaars of zelfs 1 polige schakelaars.

Wie heeft op linux een goed tekenprogramma voor gevonden dat voor 12V boordsystemen de juiste symbolen paraat heeft.
Of een library heeft dat die symbolen bevat.

Ik wil niet in paint of draw beginnen te werken.
Maar zoek een goed tekenprogramma met de juiste symbolen.

I run a tight . . .
Shipwreck !

Alleen ingelogde leden kunnen reageren.

Elektrisch boordschema tekenen op linux systeem ? 11 mrt 2022 22:09 #1375159

Menno Offline Gebruiker Berichten: 4124	Mag het ook een online tool zijn? app.diagrams.net/ Bij “More shapes…” kan je “Electrical” toevoegen.
	Alleen ingelogde leden kunnen reageren.

Elektrisch boordschema tekenen op linux systeem ? 11 mrt 2022 22:25 #1375161

Tony2920 Offline Gebruiker Berichten: 8040	Even geprobeerd, is niet echt mijn ding. En als ik iets wil veranderen moet ik online gaan. Zou liever ook offline verder willen kunnen werken. Ja ik weet het verschrikkelijk "old school".
	I run a tight . . . Shipwreck ! Alleen ingelogde leden kunnen reageren.

Elektrisch boordschema tekenen op linux systeem ? 11 mrt 2022 23:44 #1375171

H700 Offline Gebruiker Berichten: 1790	FreeCad? EDrawmax? (Ubuntu)
	Il me semble que la misère, Serait moins pénible au soleil Alleen ingelogde leden kunnen reageren.

Elektrisch boordschema tekenen op linux systeem ? 12 mrt 2022 01:00 #1375174

Gijper Offline Gebruiker Berichten: 2231	qelectrotech.org/download.html
	Alleen ingelogde leden kunnen reageren.

Elektrisch boordschema tekenen op linux systeem ? 12 mrt 2022 06:58 #1375194

Calidris Offline Gebruiker Berichten: 31695	Tony2920 schreef : Zou liever ook offline verder willen kunnen werken. Ja ik weet het verschrikkelijk "old school". Niks old school, Heel verstandig, zeker in deze tijden.
	ZF informatie kanaal Telegram: t.me/zeilersforum Ongevraagd advizeur Alleen ingelogde leden kunnen reageren.

Elektrisch boordschema tekenen op linux systeem ? 12 mrt 2022 07:36 #1375205

rooiedirk Offline Gebruiker Berichten: 7190	Een accu schakelaar symbool zal je inderdaad niet snel in een standaard pakket tegen komen. Maar in ieder zichzelf respecterend pakket kan je zelf symbolen maken/toevoegen. LibreCad moet het ook mee lukken (met de juiste bibliotheek voor E-symbolen)
	Alleen ingelogde leden kunnen reageren.

Elektrisch boordschema tekenen op linux systeem ? 12 mrt 2022 08:15 #1375212

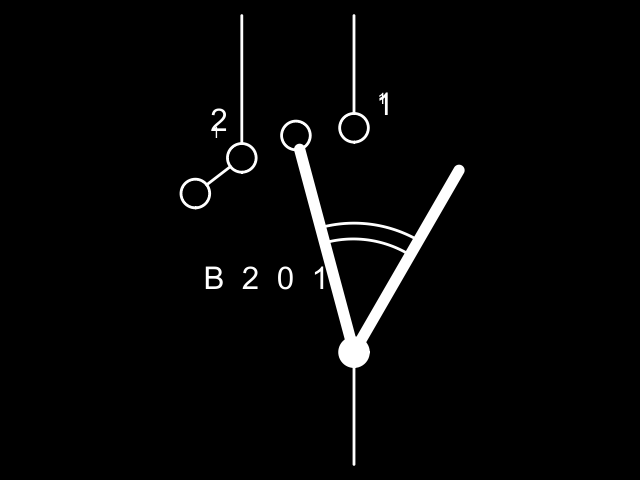

rooiedirk Offline Gebruiker Berichten: 7190	Omdat ik mezelf even zat af te vragen wat voor symbool je voor een accuschakelaar zou moeten gebruiken maar iets geprobeert. zoiets?
	Alleen ingelogde leden kunnen reageren.

Elektrisch boordschema tekenen op linux systeem ? 12 mrt 2022 15:58 #1375337

K-NO Offline Gebruiker Berichten: 230	Misschien is wiki.gnome.org/Apps/Dia iets?
	Alleen ingelogde leden kunnen reageren.

Elektrisch boordschema tekenen op linux systeem ? 12 mrt 2022 17:28 #1375358

Account op verzoek verwijderd 10 Offline Geblokkeerd Berichten: 674	Tony2920 schreef : Even geprobeerd, is niet echt mijn ding. En als ik iets wil veranderen moet ik online gaan. Zou liever ook offline verder willen kunnen werken. Ja ik weet het verschrikkelijk "old school". Je kan het ook downloaden. Programma is Draw.io en heeft bibliotheken voor allerlei elektrisch spul...zie https://github.com/jgraph/drawio-desktop/releases/tag/v16.5.1
	Alleen ingelogde leden kunnen reageren.

Elektrisch boordschema tekenen op linux systeem ? 12 mrt 2022 17:42 #1375364

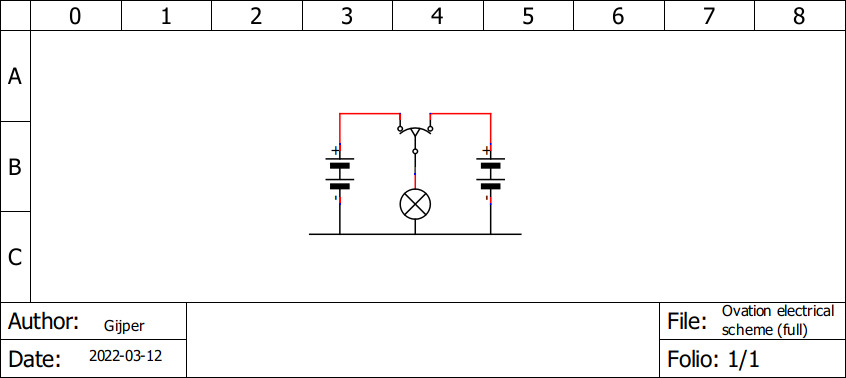

Gijper Offline Gebruiker Berichten: 2231	rooiedirk schreef : wat voor symbool je voor een accuschakelaar zou moeten gebruiken Ikke ook eentje gemaakt, en meteen maar gebruikt in een schema dat wel zó gecompliceerd is dat ik het niet meer snap
	Laatst bewerkt: 12 mrt 2022 21:11 door Gijper. Alleen ingelogde leden kunnen reageren.

Elektrisch boordschema tekenen op linux systeem ? 12 mrt 2022 19:59 #1375414

Erwin72 Offline Gebruiker Berichten: 176	KiCad
	Alleen ingelogde leden kunnen reageren.

Elektrisch boordschema tekenen op linux systeem ? 12 mrt 2022 20:51 #1375426

sy helios Offline Gebruiker Berichten: 14679	ik gebruik ruitjespapier en potlood, werkt subliem. Geen OS en updates afhankelijk
	Helios is de zonnegod, Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan. Alleen ingelogde leden kunnen reageren.

Elektrisch boordschema tekenen op linux systeem ? 13 mrt 2022 15:37 #1375566

Tony2920 Offline Gebruiker Berichten: 8040	Gijper schreef : rooiedirk schreef : wat voor symbool je voor een accuschakelaar zou moeten gebruiken Ikke ook eentje gemaakt, en meteen maar gebruikt in een schema dat wel zó gecompliceerd is dat ik het niet meer snap Het lampje brand wel.
	I run a tight . . . Shipwreck ! Alleen ingelogde leden kunnen reageren.

Elektrisch boordschema tekenen op linux systeem ? 13 mrt 2022 16:36 #1375573

mithras Offline Gebruiker Berichten: 898	Diagrams.Net of wel draw.io is prima offline te gebruiken. Je kan de desktop app downloaden op hun github page.
