Onderwerp: 12V relais en timer

12V relais en timer 08 mei 2022 07:39 #1389376

Help !
ik wil een 12V pompje aansluiten om gedurende enige tijd per keer 25lt diesel over te pompen in de hoofdtank.

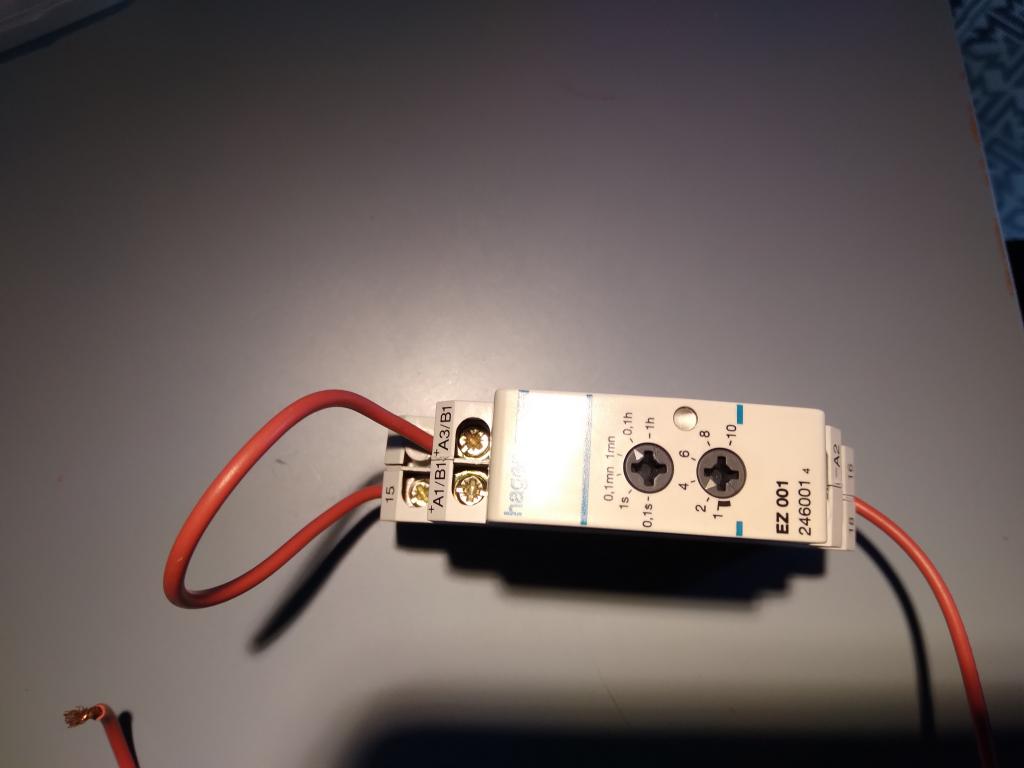

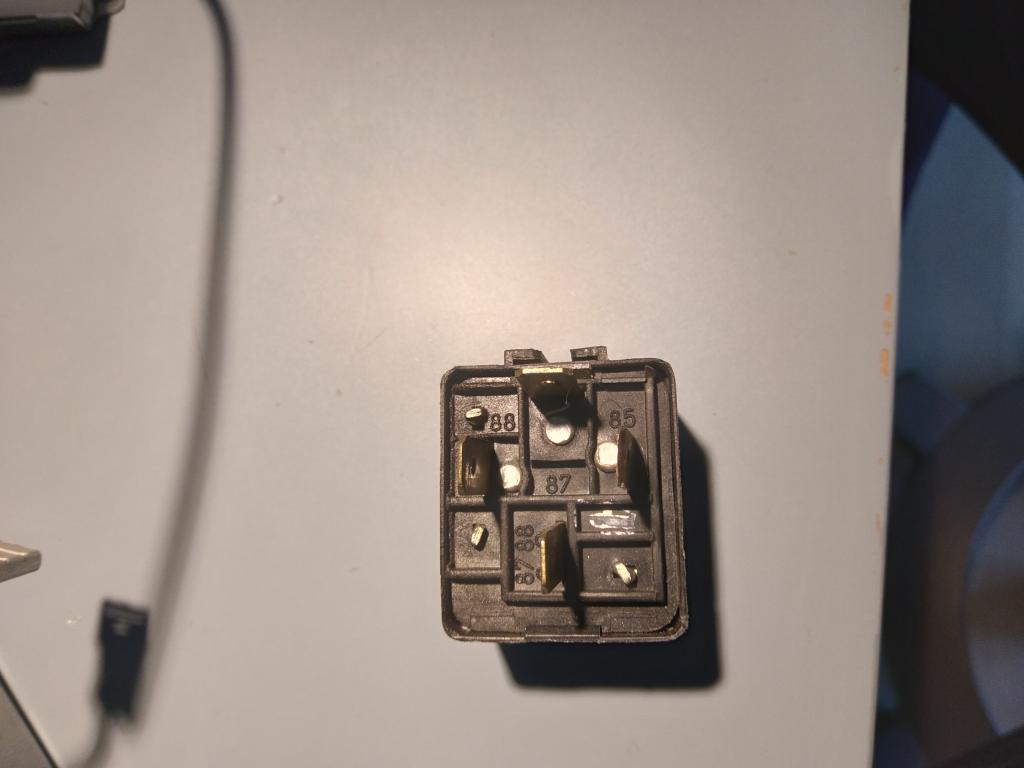

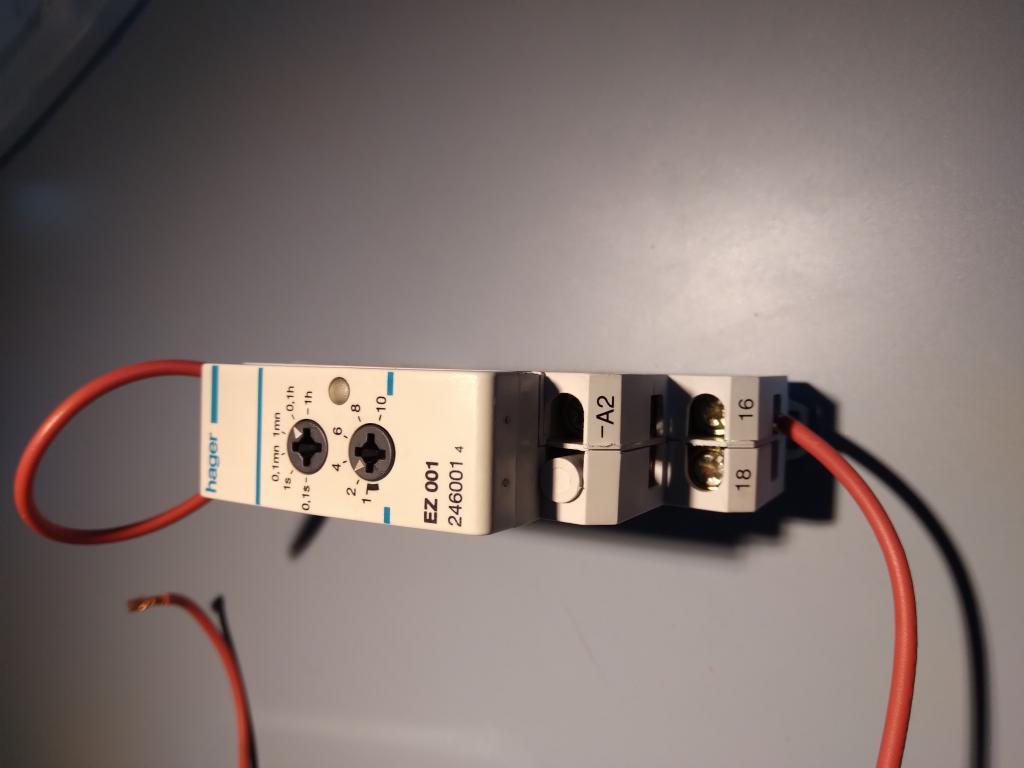

pompje relais en timer aanwezig.
Hoe sluit ik dit op elkaar aan.
S.V.P. foolproof aanwijzingen bijv. draadje van nr naar nr of pomp dan snap ik het nog :huh:

alvast bedankt
Bijlagen:
Alleen ingelogde leden kunnen reageren.

12V relais en timer 08 mei 2022 10:42 #1389441

  • sy helios
  • sy helios's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 14843
zomaar 25 liter per X tijd
vreemd
of zit er ook een vlotterschakelaar?
Helios is de zonnegod, Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan.
Alleen ingelogde leden kunnen reageren.

12V relais en timer 08 mei 2022 11:12 #1389446

Je wilt handmatig een puls geven, waarna het pompje zólang draait dat 25 l wordt verpompt?

Of wil je dat het pompje uit zichzelf bv eens per uur bv 5 min pompt?
Alleen ingelogde leden kunnen reageren.

12V relais en timer 08 mei 2022 11:27 #1389449

1x puls geven dan moet de pomp op de timer gaan draaien, je kan afstellen op de timer hoe lang hij moet pompen.
Er zit geen vlotter schakelaar op
Alleen ingelogde leden kunnen reageren.

12V relais en timer 08 mei 2022 12:19 #1389454

  • sy helios
  • sy helios's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 14843
en wat is je trigger, een nivo meter?
anders gaat dit geheid fout
of te laat pompen naar je dagtank
of overlopen van..
Helios is de zonnegod, Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan.
Alleen ingelogde leden kunnen reageren.

12V relais en timer 08 mei 2022 12:31 #1389455

Bedankt voor alle bezorgdheid maar het enige wat ik wil weten hoe de draadjes aan te sluiten.
Ik hoop tijd te besparen met deze vraag zodat ik niet alles moet gaan uit vinden waar een ander dit met zijn/haar ogen dicht doet.
bij voorbaat dank
Alleen ingelogde leden kunnen reageren.

12V relais en timer 08 mei 2022 12:47 #1389457

  • sy helios
  • sy helios's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 14843
file:///C:/Users/User/Downloads/XP1_EZ001_F_D_GB_I_6E6513C.PDF

maar denk dat je hiermee de verkeerde timer heb
uitgang gaat pas om na X tijd
en jij wilt een puls geven van X tijd
zie datasheet
Helios is de zonnegod, Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan.
Alleen ingelogde leden kunnen reageren.

12V relais en timer 08 mei 2022 12:56 #1389459

  • ironman
  • ironman's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1619

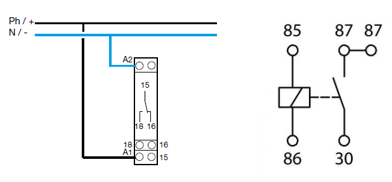

+12 op de A1, 15 en 30 (gezekerd graag)
0V op de A2 en 85
18 doorverbinden met 86
pomp tussen de 87 en de 0V
geloof niet alles wat je denkt
Laatst bewerkt: 08 mei 2022 13:04 door ironman.
Alleen ingelogde leden kunnen reageren.
