Onderwerp: Waeco koelaggregaat werkt niet meer na winter

Die stc 1000 kan dat ook allemaal, heeft kleine relaitjes maar die relais gebruik je niet volgens Rene.

Hij moet eens een video maken van de aansluitingen. Vind ik.

OldBawley schreef :
Op de controller van de koelkast zit de C & T aansluitingen , hier zit normaal de thermostaat op die de koelkast temp meet

Met de stc1000 heb je een 10k voeler en relais uitgang , de relais uitgang sluit je aan op de C & T van de controller en de stc1000 werkt dan als aan/uit knop en bediend de controller/compressor

12v blijft gewoon op de controller aangesloten en gaat niet door de stc1000

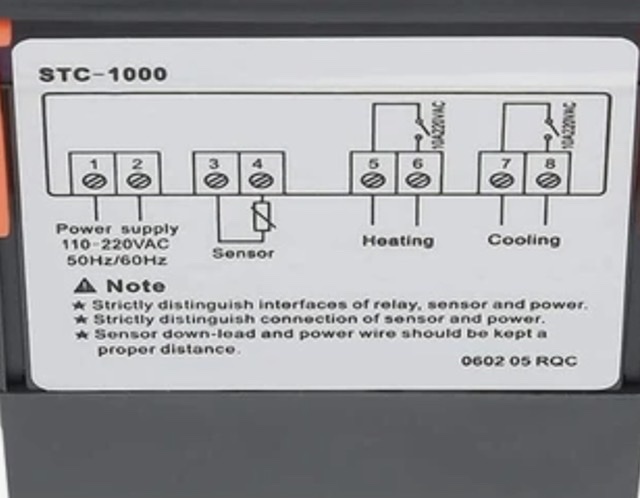

Let op dit is een plaatje van een 110/230v model , je moet de 12v versie hebben

Maar sensor is de 10k voeler en meet de temp in de koelkast
Power is 12v aansluiting

Cooling relais gaat naar C & T op de compressor controller

KLasse, dank je wel.

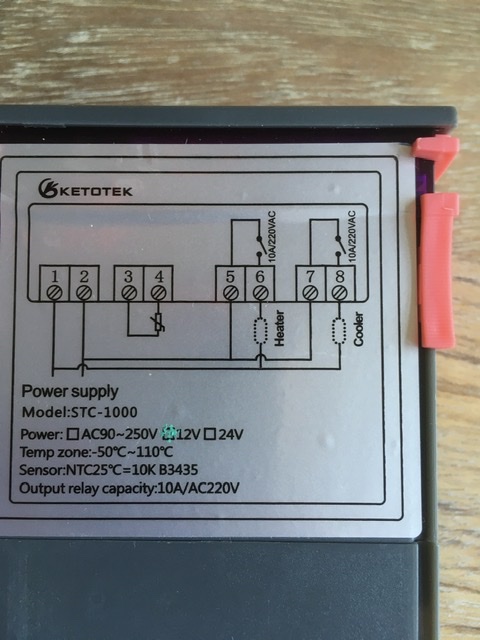

Zoals je kan zien kan je hem aansluiten voor koelen (bij warmte x slaat hij aan bij koelte y af) en voor warmte (bij koelte x aan en bij warmte y af). Het is even nalezen in de manual, maar daarna werkt hij perfect. Zelfs de drempel is in te stellen.

Allemaal prachtig maar hoe kom ik aan zo´n ding hier in Griekenland. Had gezien dat er firma's zijn die online Ali Baba spul verkopen en het zelfs in stock hebben hier. Ik kan echter hun websites niet lezen, Google ook niet en bovendien willen ze allemaal mijn bankkaart. Tja.
Ik loop door het dorpje en daar is zo´n winkeltje waar ze telefoonspullen verkopen. Minstens 4000 verschillende telefoonhoesjes hebben ze. De man in het winkeltje, een getulbande Pakistanees lachtte ongelooflijk breed, ik vroeg of hij ook Engels sprak. OHH jesjesjes.
Dus ik vraag als hij soms bij Ali bestelt. Oh no, nono, only Money transfer.
Daar sta je dan.

Kan toch een ZF’er naar je toe sturen als daar bestellen lastig voor je gaat ?

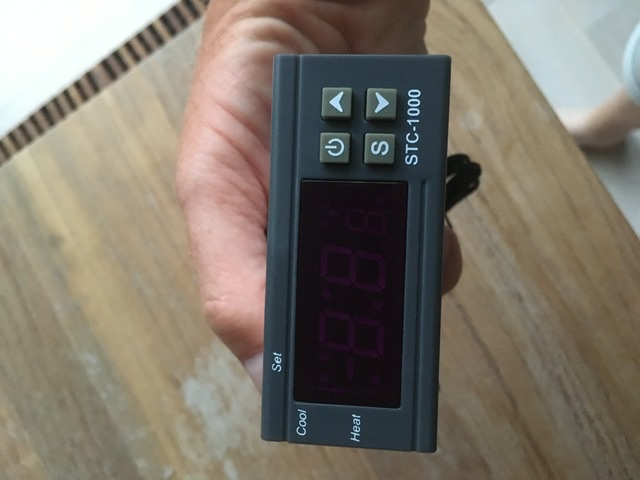

Heb je een adres waar het heen kan? Ik heb nog een nieuwe hier liggen. Compleet met beschrijving en sensor. Wil ik best aan je opsturen. Kosten komen we wel uit.

Heel erg vriendelijk, op de handleiding kan ik lezen dat het over een 220 v model gaat en ik moet een 12 volt model hebben. Of is de handleiding voor alle modellen hetzelfde?

De handleiding is voor alle modellen het zelfde. Deze is geschikt voor 12Volt.

Dat is prachtig. Ik stuur een pb met het adres van een taverna waar ik wel eens spullen ontvang.

Ook voor de betaling, ik doe meestal geld overmaken van mijn Rabo betaalrekening. Plus een biertje vanzelfsprekend.

Ik kijk straks even naar een doosje en bubbel folie. Komt goed.

Mocht iemand interesse hebben, ik heb er hier ook nog 2 (nieuw in de verpakking) liggen.
12Volt 120 watt type XH-W3002

Prachtig want de oude mechanische thermostaat heeft het gehad. Heb de hele capillaire leiding in de koelkast gebracht, daar is alles in de "O" verdamper stijf bevroren en toch schakelt de thermostaat niet uit.
Ik schakel dus met de hand, (stroom er af want thermostaat werkt niet) als ik er aan denk, 's nachts gaat het zootje helemaal uit.

Ik weet twee sluik gestorte Coca cola koelvitrines liggen in het bos, daar zitten waarschijnlijk thermostaten in, met de huidige hittegolf ga ik daar boven op de berg niet spelen. Het knispert gewoon van de hitte.

Forumlid Koko heeft me flink geholpen door een elektronische thermostaat op te sturen, als het ding aankomt (10 dagen minimum) en gemonteerd is laat ik weten hoe het bevalt.

Thermostaat is deze middag gearriveerd, werkt prima tot nu toe.
Nogmaals dank.

OldBawley schreef :
top , goede actie vanuit het forum

Ha, dat is goed nieuws. Top!

Nogmaals dank Koko.
Inderdaad, ik heb reeds veel hulp gehad van het forum. Ben hier in twee dorpjes wezen zoeken of er eventueel iemand was die wel eens bij Ali bestelt. Je zou dan kunnen bestellingen bundelen. Helaas, diegenen die handelen met chinees spul spreken geen Engels, conversatie dus uitgesloten.
Een Belgische zeiler die hier in de buurt zeilde liet al zijn spullen (o.a. een Rib opblaasboot uit Polen) opsturen naar een bekend tankstation. Altijd open, veel ruimte, doen graag een pleziertje.
De elektronische thermostaat heeft als voordeel dat je een hoop kunt instellen, ook een klein nadeel, hij verbruikt 3 watt. Pff zul je zeggen, zo weinig, echter, aan boord telt iedere watt.

Jeroen-Pion schreef : Ik hoop dat ik in mag breken op dit draadje nu het probleem van TS gelukkig is opgelost.
Mijn Waeco CRX50 koelkast heeft precies hetzelfde probleem. Na het afschakelen van de compressor start hij nog 3-4 keer, draait dan iedere keer een paar seconden en schakelt pas na die 3-4 keer helemaal af. Ik ga ervan uit dat dat iedere keer onnodig starten een enorme aanslag op de accu betekent. Maar sowieso wil ik ervan af want het is ook qua geluid erg irritant.
Ik heb de voedingskabels al verzwaard en de voeding gestabiliseerd, maar tot op heden verhelpt dat niet het probleem. Vandaar mijn interesse voor dit draadje.
Ik heb nog 2 vragen:
1. Hoe krijgen jullie de sensor van de aangeschafte electronische thermostaat in de koelkast? Moet ik ergens een gaatje in de kast boren? Zo ja, waar doe ik dat dan het beste?
2. Ik begrijp nog niet helemaal hoe jullie de electronische thermostaat aansluiten. In serie met de bestaande thermostaat? Ik heb nog geen idee hoe ik bij de bestaande thermostaat moet komen. Volgens mij is die één geheel met het kastje aan de binnenkant met de temperatuurinstelling en verlichting.
Ik hoop dat jullie me verder kunnen helpen. Bij voorbaat mijn dank.
Mvg Felix

als je goed kijkt zul je zien dat het mechanische thermostaat ook via een kabeltje naar het "zwarte " kastje naar je compressor gaat , ik zal even opzoeken welke 2 pennen dat zijn (komt dus nog )

De externe thermostaat plaats je gewoon ergens waar je wilt , het is goed om te weten dat het een maak contact is die je compressor in werking zet , in het extrene tmeperatuur regelaartje zit een relais wat een maak contact is , dus 2 draadjes daar op aan sluiten en het andere eind op de orginele plek van het "oude" mechanische thermostaat.

Voor de voeler zul je even ergens een gaatje oid moeten boren om die in je koelkast te monteren.

In wezen veranderd er dus NIETS aan je mannier van schakelen of bedrading etc , het werkt allemaal exact het zelfde alleen is het mechanische thermostaat vervangen door een digitale.

Jeroen-Pion schreef : Dank voor je snelle reactie.
Het is mij tot zover duidelijk. Ik zal eens gaan proberen uit te vinden hoe ik de "oude thermostaat" buiten werking kan zetten en waar ik dus het relais van de nieuwe thermostaat op aan moet sluiten.
Ik zag dat jij het probleem met een thermostaat van Conrad met daarin de mogelijkheid van vertraagd weer inschakelen hebt opgelost terwijl anderen het met de Chinese thermostaat hebben opgelost waarin naar ik begrijp die vertragingsmogelijkheid niet zit. In hoeverre denk je dat dit vertraagd weer inschakelen noodzakelijk is om het probleem te tackelen?
Zat de sensor ook bij de levering van Conrad? Ik zie daar op hun site niets over. Daar zie ik alleen de diverse types sensors die aangesloten kunnen worden.
Mvg Felix

Ik heb bij Conrad dit besteld :

kastje

Even OPLETTEN ! je krijgt bij Conrad vaak , dit artikel wordt vaak gekocht met uiteraard krijg je dan in dit geval een voeler / sensor dat is 99% de verkeerde !!! je moet bij deze thermostaat deze sensor hebben ;

sensor

Sensor sluit je aan op je digitale thermostaat en je moet ook nog even een voeding er naar toe brengen ander doet hij het niet natuurlijk. Op de relais uitgang sluit je een 2 polige draad aan het andere eind komt op de plek op het zwarte kastje naast je compressor op dezelfde plek waar nu ook je thermostaat zit aan gesloten.

Immers is je analoge thermostaat hetzelfde hij heeft een bi metaal en maakt een maak contact als dat moet om te gaan koelen.

Ik heb het zo ingesteld als de compressor de allereerste keer loopt , dus als ik aan boord kom dat hij gaat lopen en koelen tot de gewenste temperatuur in de box . Dan schakelt hij natuurlijk uit , dat is gewoon zoals het normaal altijd gaat.

Dan zal de temperatuur weer oplopen in de box dat is ook normaal, een digitale zal bij 1/10 graad de compressor weer activeren, nu hebt ik daar een vertraging in gezet dat is bij mij 15 minuten .

Het komt er op neer dat de compressor zou moeten gaan draaien maar dat met 15 minuten wordt uitgesteld , dan gaat hij weer lopen tot hij weer op de ingestelde temperatuur is en stopt dan begint het weer van voren af aan .

Wat hier heel fijn aan is dat het aan uit aan uit aan uit dus het noem het trippen van de compressor tot het verleden behoort .

Oldbawley maakt wel de opmerking hij verbruikt 3 watt en elke watt telt bij mij, het trippen van de compressor kost een behoorlijke bak energie zoveel dat ik ruim 35% in energie terug ben gegaan met deze manier van schakelen.

Kortom die 3 watt is te verwaarlozen

Je zou dit nog mooier kunnen oplossen met een hysterese. Bij mij (STC1000) koelt de compressor tot 6°C. Is die bereikt, stopt de compressor. Warmt de inhoud op tot 7°C, schakelt de compressor weer in. Daarnaast heb ik een inschakelvertraging, net als jij. Daarmee voorkom ik pendelen, of inschakelen als de sensor door openen van de koelbox een verkeerde temperatuur ziet.

In principe tune je dit soort aan/uit regelingen dmv de hysterese, een instelbare dode band. Dat voorkomt pendelen inderdaad.

Volgens mij kun je in deze temperatuurregelaar die hysterese instellen. Een vertraging kan leiden tot het te laat inschakelen van de koeling en daardoor een tijdelijk te hoge temperatuur in je koelkast. Of je pak melk daar veel van merkt betwijfel ik, maar als je de keuze hebt, zou ik voor (alléén) de hysterese gaan.
