Onderwerp: W contact dynamo

W contact dynamo 02 okt 2023 07:58 #1513785

  • leihcim
  • leihcim's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2
Goedemorgen,
Ik wil graag een toerenteller aansluiten op een yanmar ysb12 via w contact.

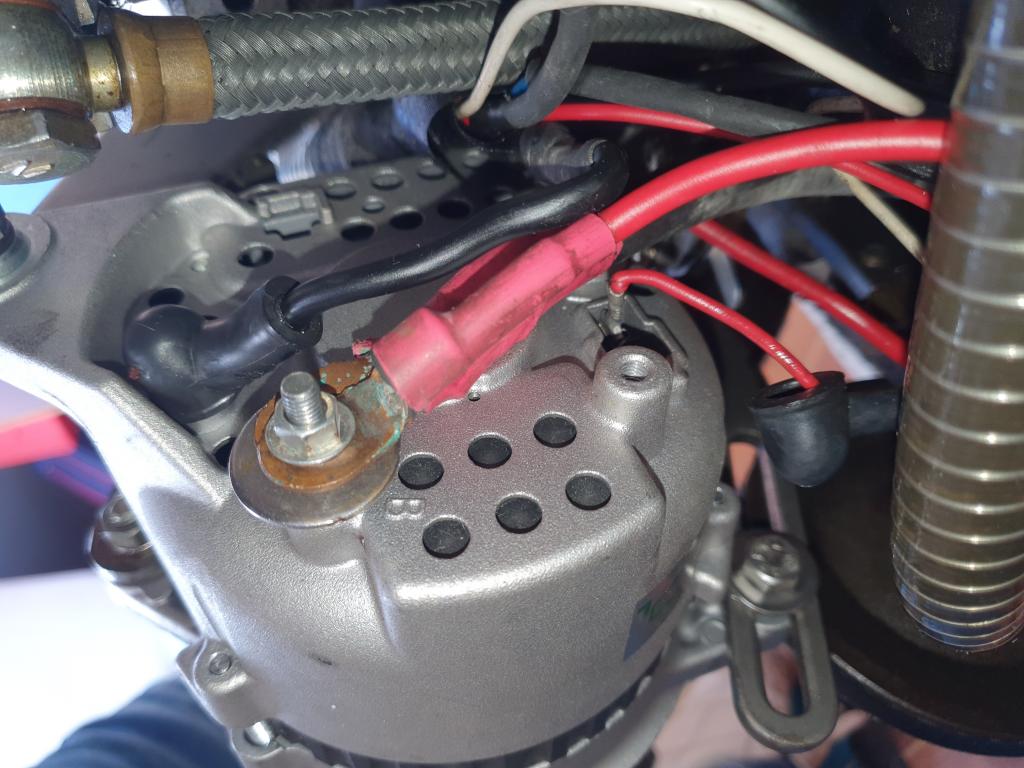

Bijgaand foto van de dynamo.
Ik zie echter maar 3 aansluitingen (B, L en zwarte massa kabel)
Kan iemand mij helpen ?

Alvast bedankt,
Michiel
Bijlagen:
Alleen ingelogde leden kunnen reageren.

W contact dynamo 02 okt 2023 08:10 #1513788

-Dynamo verder uitbouwen zodat je álle terminals kunt zien.

-Schema vinden

-“w” terminal is geen contact maar de niet-gelijkgerichtte spanning van één van de stator wikkelingen.

-is die B+ verbinding nog gezond?

Helpt je dit in de goede richting?
Laatst bewerkt: 02 okt 2023 08:13 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

W contact dynamo 02 okt 2023 10:45 #1513826

Type nummer dynamo zou helpen !

Bij het rode kabeltje (dunne draadje zou haaks nog een aansluiting kunnen zitten )

En aan de overkant van de B+ zit ook nog een aansluiting , of die er daadwerkelijk zit hangt van het type af.
Het enige wat nooit stuk gaat is dat wat er niet in, op, of aan zit, en telt ook niet mee voor het gewicht, kost niets, roest nooit, hoeft niet onderhouden te worden, verbruikt niets, word nooit gestolen, en heeft slechts 1 nadeel , er zit geen garantie op.

too old to worry about anything
Alleen ingelogde leden kunnen reageren.

W contact dynamo 02 okt 2023 11:30 #1513833

  • leihcim
  • leihcim's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2
Dank Nachtvlinder, ik ga alle terminals zoeken.
Dynamo werkt verder prima.

Jeroen, er staat geen enkel nummer of naam op dynamo :(
Haaks op aansluiting dunne rode kabel zit inderdaad nog een terminal.

Aansluiting naast B ga ik checken, lijkt enkel op inwendige draad.

Dank,
Michiel
Alleen ingelogde leden kunnen reageren.

W contact dynamo 02 okt 2023 11:46 #1513837

Okay dacht een sticker te zien vraag is of daar ook iets relevants op staat ?

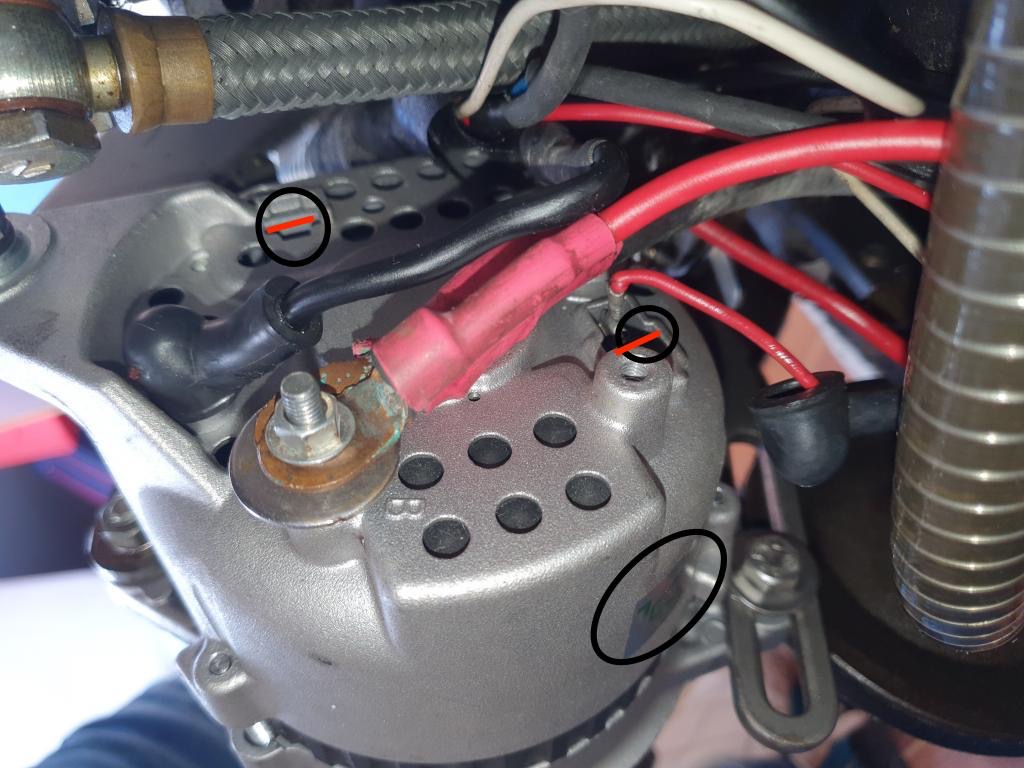

Dynamo afhankelijk heb ik waar mogelijk aansluitingen zitten even getekend op je foto .


Het enige wat nooit stuk gaat is dat wat er niet in, op, of aan zit, en telt ook niet mee voor het gewicht, kost niets, roest nooit, hoeft niet onderhouden te worden, verbruikt niets, word nooit gestolen, en heeft slechts 1 nadeel , er zit geen garantie op.

too old to worry about anything
Alleen ingelogde leden kunnen reageren.

W contact dynamo 30 okt 2023 18:45 #1519565

  • zeehond
  • zeehond's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2337
Yanmar had altijd Hitachi alternators. Zonder w contact. Dat kun je wel maken heb ik begrepenb maar dan moet je hem openschroeven en een beetje solderen.

zeehonds
Alleen ingelogde leden kunnen reageren.
