Onderwerp: Nieuwe diff

Nieuwe diff 17 jan 2024 16:37 #1535483

  • Ilex
  • Ilex's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7570

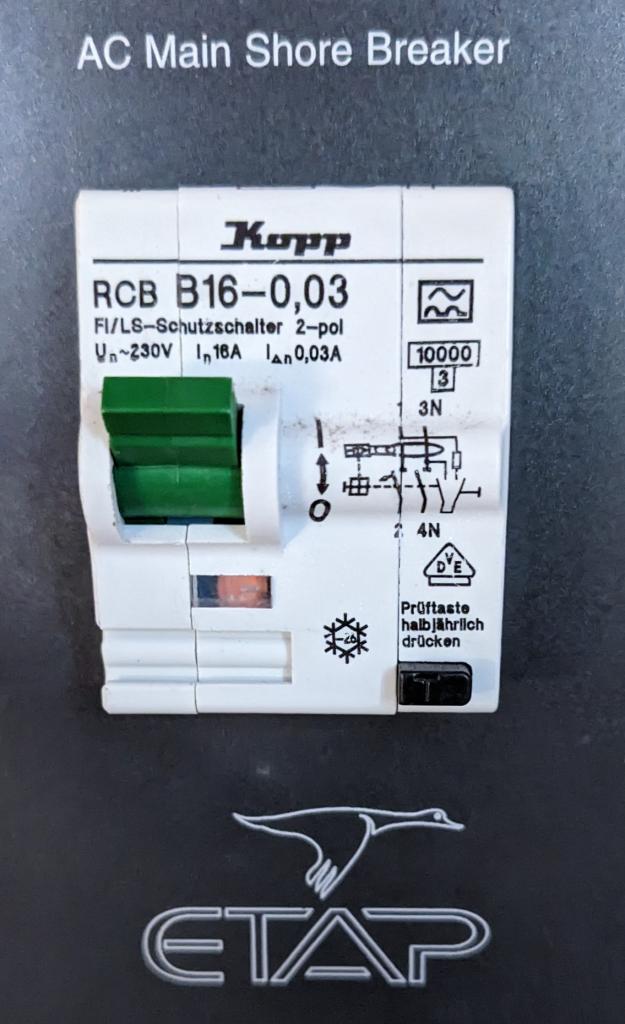

Momenteel hangt deze erin.
Hij springt niet meer af bij drukken op testknop. Vervangen dus!
Model niet te krijgen.




Wat is het verschil tussen deze twee? Buiten de prijs B)
Beide type A als ik juist ben. Verschil in afschakelvermogen?

weltechniek.nl/product/abb-aar...lQia9DhoCX88QAvD_BwE


www.zelektro.be/differentieel-...19,29208,29218,29213
Alleen ingelogde leden kunnen reageren.

Nieuwe diff 17 jan 2024 17:09 #1535494

  • sy helios
  • sy helios's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 12526
ik zie type C staan...

ABB aardlekautomaat DS201 C 16A 1P+N 30mA – 2CSR255180R1164
Merk: ABB
Serie: Aardlekautomaat
Geschikt voor: Din-rail
Productcode: DS201 – 2CSR255180R1164
Type: 1 polig + nul
Vermogen: 16 ampere
Karakteristiek: C
Nominaal foutstroom: 30mA
Helios is de zonnegod, Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan.
Alleen ingelogde leden kunnen reageren.

Nieuwe diff 17 jan 2024 17:22 #1535496

  • PvO
  • PvO's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5167
Ilex schreef :
Momenteel hangt deze erin.
Hij springt niet meer af bij drukken op testknop. Vervangen dus!
Model niet te krijgen.

Wat is het verschil tussen deze twee? Buiten de prijs B)
Beide type A als ik juist ben. Verschil in afschakelvermogen?

weltechniek.nl/product/abb-aar...lQia9DhoCX88QAvD_BwE
zie ook: new.abb.com/products/nl/2CSR255180R1164/ds201-c16-a30
aantal beveiligde polen:1
kortsluitstroom: 6kA

Zie ook:https://new.abb.com/products/nl/2CDB333201R1164/dpca100c16-030
aantal beveiligde polen:2
kortsluitstroom: 10kA

dit zijn de meest in het oog springende verschillen.
De tweede is in mijn optiek de betere keuze door het beveiligen op beide polen.
Heb je dit niet nodig, omdat je de overstroom beveiliging elders geregeld heb en gaat het je puur om de aardlek beveiliging, dan kun je ook de eerste nemen.
Iedereen heeft dezelfde wind, maar niet dezelfde zeilen
Alleen ingelogde leden kunnen reageren.

Nieuwe diff 17 jan 2024 17:36 #1535497

  • Ilex
  • Ilex's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7570
Wat is het verschil tussen onderbreken op de 2p en 1p+n?
Loopt N ongebruikt door?

Op beide staat 1p+n, maar inderdaad uit de info van PvO blijkt slechts een de 2 polen te beveiligen...

Edit: op de module zelf staat niet tweemaal 1p+n, de omschrijving bij zelektro.be maakt hier foutief melding van.
Had de sheets die PvO aanreikte niet dadelijk gevonden.

Merci, ik ga sowieso voor 2p
Laatst bewerkt: 17 jan 2024 18:02 door Ilex.
Alleen ingelogde leden kunnen reageren.

Nieuwe diff 17 jan 2024 17:38 #1535498

  • Ilex
  • Ilex's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7570
sy helios schreef :
ik zie type C staan...

ABB aardlekautomaat DS201 C 16A 1P+N 30mA – 2CSR255180R1164
Merk: ABB
Serie: Aardlekautomaat
Geschikt voor: Din-rail
Productcode: DS201 – 2CSR255180R1164
Type: 1 polig + nul
Vermogen: 16 ampere
Karakteristiek: C
Nominaal foutstroom: 30mA

Type lekstroom is A.
Uitschakelkarakteristiek C.

C kan hogere pieken aan bij opstarten zwaardere toestellen.
B zal sneller afslaan.
Nu zit er een B in. Dit gaat goed met ons elektrisch vuurtje van 2000W.
Als ik een B vind, steek ik dat er in. Anders C maar is niet nodig en wellicht niet gewenst...
Laatst bewerkt: 17 jan 2024 18:09 door Ilex.
Alleen ingelogde leden kunnen reageren.

Nieuwe diff 17 jan 2024 19:06 #1535523

  • sy helios
  • sy helios's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 12526
ik moest het even opzoeken.
maar nu duidelijk wat type A is
(en C-karakteristiek wist ik wel nog)
mbt huisinstall. quote;

Aardlekschakelaar Type A

Zuiver sinusvormige wisselstromen zijn goed meetbaar. Door de opkomst van elektronische apparatuur komen zuivere sinusvormige wisselstromen in de praktijk niet meer voor. Een type AC aardlekschakelaar reageert zeer onvoorspelbaar op deze stromen. Vandaar dat je verplicht bent om alleen type A aardlekschakelaars toe te passen (en dus geen type AC).

Type A aardlekschakelaars reageren namelijk wel op gelijkgerichte wisselstromen en “gewone” wisselstromen. Als de verwachte lekstromen een gelijkstroomcomponent hebben van meer dan 6mA, raakt de ringkern in de aardlekschakelaar verzadigt en werkt deze niet meer. Hierdoor is de werking niet meer gegarandeerd. Er zijn aardlekschakelaars op de markt die nog wel functioneel zijn bij 6mA, echter dit is (nog) geen verplichting.
Helios is de zonnegod, Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan.
Alleen ingelogde leden kunnen reageren.

Nieuwe diff 17 jan 2024 22:04 #1535572

  • Johan22
  • Johan22's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 603
Lijkt mij een standaard alamat (aardlekautomaat), combi van aardlek en overspanningsbeveiliging. En erg standaard, altijd 1p+n of 3p+n (3fase):
www.elektramat.nl/kennisbank/w...een-aardlekautomaat/
En wiki: nl.m.wikipedia.org/wiki/Aardlekautomaat

Ook gewoon bij de bouwmarkt te verkrijgen.



Gepost met de officiële Zeilersforum-app
Alleen ingelogde leden kunnen reageren.

Nieuwe diff 18 jan 2024 05:45 #1535583

  • Ilex
  • Ilex's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7570
Is inderdaad een standaard diff. Vraag ging even om verschil in beide types; vond het niet direct.
Zoek nu een B-karakteristiek.
Alleen ingelogde leden kunnen reageren.

Nieuwe diff 18 jan 2024 07:12 #1535588

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 15519
Ik ken het woord diff niet. Wel Alamat of aardlekautomaat. Is Diff een afkorting ergens van?
Alleen ingelogde leden kunnen reageren.

Nieuwe diff 18 jan 2024 07:26 #1535593

  • Ilex
  • Ilex's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7570
Differentieelschakelaar/-automaat
Ik kende alamat niet :lol:
Laatst bewerkt: 18 jan 2024 07:27 door Ilex.
Alleen ingelogde leden kunnen reageren.

Nieuwe diff 18 jan 2024 08:54 #1535611

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 15519
Ha, lache.
Grappig hoe verschillende namen hetzelfde kunnen bedoelen.
