Onderwerp: Furuno NMEA connector voor GP33

Furuno NMEA connector voor GP33 11 apr 2024 19:34 #1552460

Ik heb een Furuno GP33 GPS die ik graag wil aansluiten middels NMEA0183.
Nu is daar een specifieke kabel voor KON-004-02M maar deze is echt duur en slecht verkrijgbaar.

Nu dacht ik als ik de connector weet te vinden moet ik de kabel wel zelf kunnen maken.
Het is een 10 pins connector. Op het dopje staat LTW volgens mij is dat tegenwoordig overgenomen door Amphenol. Het probleem is dat die echt heeeeel veel connectoren hebben en de juiste heb ik nog niet gevonden.

Het voorbeeld dat ik zoek ziet er zo uit:



Een linkje naar de kabel:
texantel.com.my/product/furuno...fcv620-fcv627-fcv688

Wie o wie is hier meer in thuis en kan mij een handje helpen?
Alleen ingelogde leden kunnen reageren.

Furuno NMEA connector voor GP33 11 apr 2024 20:59 #1552468

  • Joop66
  • Joop66's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8232
Kon t niet uitstaan.

GRRRR

Dus:

www.enrgtech.co.uk/product/ind...247/Bu-10BMMA-LL7001

Komt dit in de buurt?
Laatst bewerkt: 11 apr 2024 21:00 door Joop66.
Alleen ingelogde leden kunnen reageren.

Furuno NMEA connector voor GP33 11 apr 2024 21:26 #1552470

Alleen ingelogde leden kunnen reageren.

Furuno NMEA connector voor GP33 12 apr 2024 16:54 #1552639

  • Palomine
  • Palomine's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6326
Ik heb de GP39 maar die heeft, net als zijn illustere voorgangers de GP31 en GP32 een 7 pins connector, daarvan heb ik nog wel een kabel liggen. Maar GP33 heeft inderdaad een 10 pins connector en kan daarmee worden aangesloten op een NMEA2000 netwerk.

De kabel voor de GP33 heet ook wel FRU-10BFFM-02M als ik me niet vergis. Hier te koop voor 613 Noorse Kronen, omgerekend zo'n 53 Euro.

www.brommeland.no/nmea-etherne...-gp-33-10p-nmea-0183
Laatst bewerkt: 12 apr 2024 16:57 door Palomine.
Alleen ingelogde leden kunnen reageren.

Furuno NMEA connector voor GP33 12 apr 2024 19:44 #1552665

Top! dat is hem inderdaad. Dank voor het mee zoeken!

Joost
Alleen ingelogde leden kunnen reageren.

Furuno NMEA connector voor GP33 16 apr 2024 15:31 #1553575

Vandaag de kabel BU-10BFFM-LL7A01 binnen gekregen van Distrelec. Deze hadden een uitvoering met 1m kabel. Hij past! Nu nog even aansluiten op de multiplexer.
Alleen ingelogde leden kunnen reageren.

Furuno NMEA connector voor GP33 22 okt 2024 12:43 #1592804

Hoi.
Ik ben ook op zoek naar z'n 10 pins kabel om mijn Furuno GP-33 te voorzien van nieuwe firmware om de datum juist weer te geven.
Heb je deze kabel nog?
Ik hoor het graag.
Groet, John
Alleen ingelogde leden kunnen reageren.

Furuno NMEA connector voor GP33 22 okt 2024 15:45 #1592826

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 29247
ZF informatie kanaal Telegram: t.me/zeilersforum
Alleen ingelogde leden kunnen reageren.

Furuno NMEA connector voor GP33 24 okt 2024 15:43 #1593196

Ik heb de kabel eerst gebruikt om de firmware up te daten. Daarna heb ik hem gebruikt om de GPS te verbinden met de Multiplexer. Nu is de kabel dus onderdeel van het boordnetwerk.

Mocht je de aangegeven kabel (BU-10BFFM-LL7A01) willen gebruiken, let dan wel op dat de kleuren afwijken van de orginele Furuno kabel. Je moet echt kijken naar de pinout en de pin nummers gebruiken. anders gaat het mis.

Voor de upgrade had ik de kabel verbonden met een sub-d 9 pins connector en met een usb naar serial connector aangesloten op de PC.
Alleen ingelogde leden kunnen reageren.

Furuno NMEA connector voor GP33 24 okt 2024 16:06 #1593204

Hoi, ok, dank je wel voor de info.
Ik heb er een besteld.
Alleen ingelogde leden kunnen reageren.

Furuno NMEA connector voor GP33 05 nov 2024 13:07 #1595003

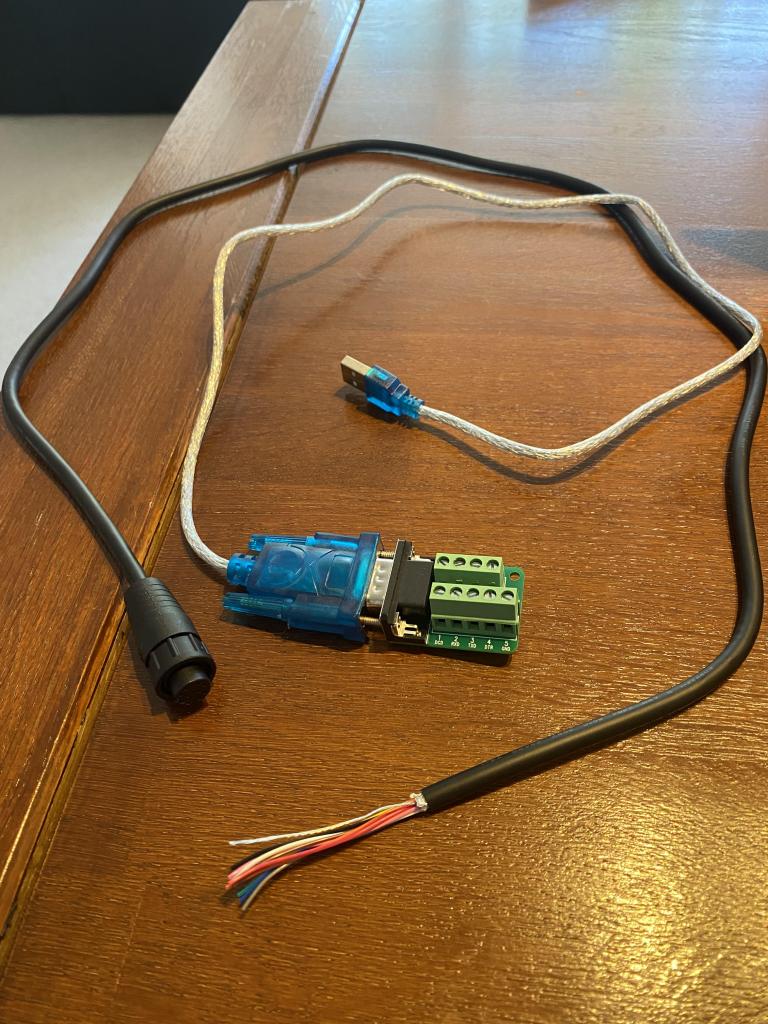

Hoi, ik kan nergens de pin layout van de originele Furuno 10 pins kabel vinden.
Heeft iemand een link?
Thanks.
Bijlagen:
Alleen ingelogde leden kunnen reageren.

Furuno NMEA connector voor GP33 05 nov 2024 14:29 #1595020

Alleen ingelogde leden kunnen reageren.

Furuno NMEA connector voor GP33 05 nov 2024 14:51 #1595029

Dank je wel.

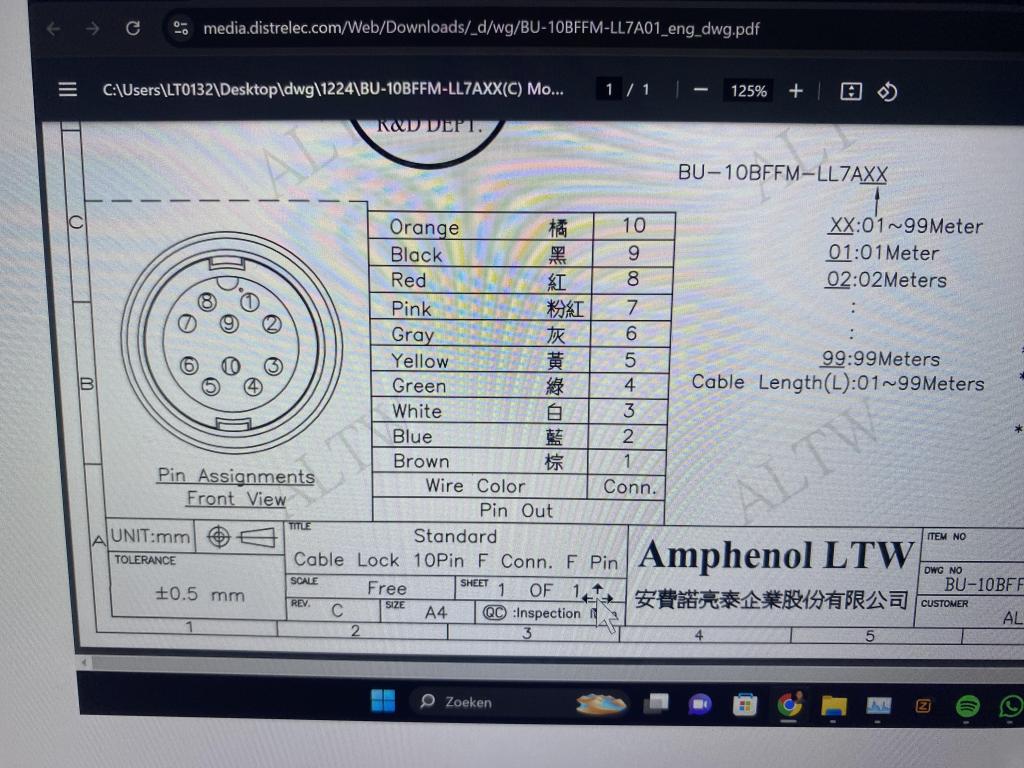

Deze had ik ook, beide, maar is de pinlayout nummering hetzelfde van de nmea en de Amphenol connector?
Als dat zo is, dan kan ik verder maar hier heb ik nog geen plaatje van gezien.
Bijlagen:
Alleen ingelogde leden kunnen reageren.

Furuno NMEA connector voor GP33 05 nov 2024 18:57 #1595088

Ik heb het met deze 2 datasheets gedaan. Volgens mij moet je dan gewoon pin 2,3 en 4 gebruiken.
Helaas heb ik toen geen foto gemaakt...
