Onderwerp: waarschuwing voor gebruikers Simrad TP32 of TP22

Zoiets klinkt altijd zo dramatisch en dat bedoel ik niet, maar er zit iets in het ontwerp van de aansluitplug (bulkhead connector) van de pilot.

Eerst een dikke vette disclaimer, er is aan deze drive en de aansluiting geknutseld, maar ik vermoed dat dat is gebeurd vanwege het hier beschreven probleem. Omdat dit een vrij populaire tiller pilot is wil ik het toch melden, doe er mee wat je wil.

Simrad gebruikt een Bulgin 9 pins plug die (voor zover mij bekend) niet los te bestellen is, maar het binnenwerk oogt hetzelfde als een 'gewone' Bulgin Bucaneer connector. De twee pinnen voor de aandrijving van de drive (plus en min) zijn dikker dan normaal en zijn in plaats van geknepen, gesoldeerd. De plug is eigenlijk bedoeld voor maximaal 5A, maar de pilot is gezekerd op 10A

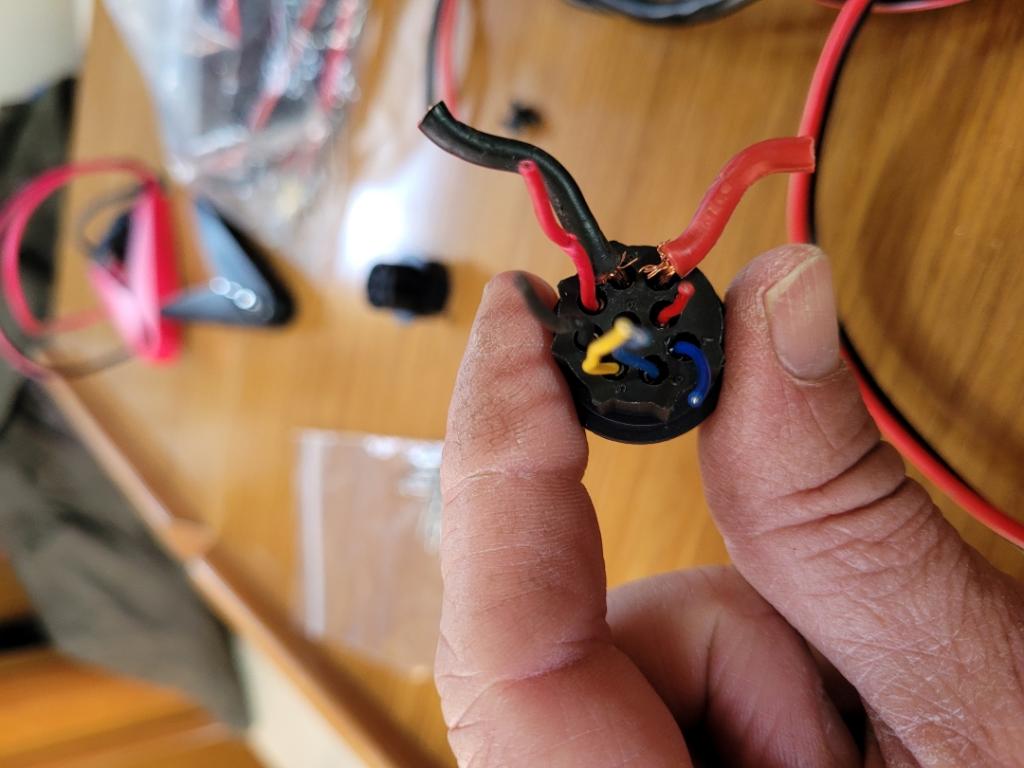

Als je de plug monteert zonder trekontlasting werken de + en - zich mogelijk los (dat is iig bij mij gebeurd) en veroorzaakt kortsluiting. Zie de foto. <edit, foto toegevoegd>

Ik zou de binnenzijde van de plug (het gedeelte op de boot, dus) voorzichtig open maken (niet aan de draden trekken) en kijken of het goed zit en de kabels van een trekontlasting voorzien.

Tip, vervangen door Neutrik powerCON, typenummers heb ik nu even niet paraat.

Zie foto?

@FAL, bedankt voor je bericht. Ik heb de foto toegevoegd

Ik kan de Neutrik niet in 8-pins (je gebruikt maar 8 pinnen) of 9-pins uitvoering vinden.

De oplossing is overigens simpel. ALs alles heel is (en er dus niet zo uit ziet als bij mij) is er niets aan de hand, maar raad ik je aan de kabel binnen te fixeren, zodat hij niet (meer) heen en weer slingert.

Ik ga er van uit dat dat ook zo hoort, maar de vorige eigenaar van de boot heeft dat dus niet gedaan. En ik denk dat voor de meeste van jullie boten er ook een vorige eigenaar is geweest.

Mocht iemand een 8 of 9 pins connector met chassisdeel kennen die 10A aankan en zonder specialistisch gereedschap geknepen, geschroefd of gesoldeerd kan worden, dan sta ik daar voor open. Mocht je die ook nog eens zonder btw nummer kunnen bestellen, dan wordt ik helemaal blij.

Edit: Zou dit wat kunnen zijn? www.binder-connector.com/nl/pr...ld-ip68-ip69k-ul-vde

De power aansluitingen zijn hier veel dikker dan de signaal kabels. Rated tot 25A. Moet ik wel even goed kijken waarmee deze geknepen moeten worden. En helaas zijn de sockets alleen per 100 te bestellen. En vereis zo te zien ook weer specialistisch gereedschap.

Het uitsplitsen van de voeding draden en de data draden in apparte stekkers kan ook nog.

Inderdaad heeft simrad te dikke draden in de stekker gewurmd. Destijds voor hun een economische keuze.

Hallo Calidris, ja daar heb ik ook serieus over zitten denken, één voor twee en één voor 4 polen. Ik zou in principe de 2 polen van NMEA0183 kunnen laten zitten, die ga ik niet gebruiken. Dan kan ik waarschijnlijk van schroefcontacten gebruikmaken, voor een amateur als ik waarschijnlijk de veiligste keuze.

De voorkeur gaat nu nog uit naar één (betere) stekker. De Binder lijkt ideaal, maar ik verwacht hetzelfde gedoe als met de Bulgin. Bovendien moet je bij de Binder de sockets los bestellen, die gaan per 100, en ik heb twee types nodig (voor power en signaal)

Heb jij ervaring met het crimpen van deze sockets zonder de Binder tool? (met 550 euro een stuk goedkoper dan de Bulgin tool) Nachtvlinder liet een mooie tang zien via Amazon voor 20 euro.

Wat ik in ieder geval niet ga doen is 170 euro betalen voor een kabel die slecht in elkaar is gezet en potentieel problemen veroorzaakt.

Dit ding trekt toch geen 10 A?

Bert ,

Als je naar een BOSCH car service elektro gaat , die hebben lades vol tangen en pennetjes .

Als jij een goede pen bezetting hebt , zo moet het gemaakt worden maken ze dat .

Zomaar een voorbeeld. Pennetjes aan krimpen doen duizenden mensen bij bedrijven elke dag weer vele malen .

Ben je dan mogelijk duurder uit dan 20 euro voor een tang , denk het wel .

Keuzes

Ik koop het liefst ook niks in China maar ik wordt gedwongen!

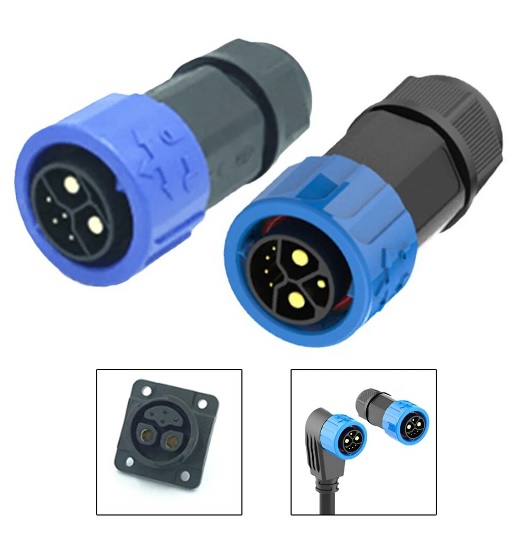

Complete setjes male met female bij elkaar bij alie onder de 10 euro inclusief BTW en verzendkosten of het nu e-bike stekkers of gewone degelijke stekkers werkelijk alles is er te krijgen per stuk:

keeszeiler schreef : Dit was een vergissing, sorry. Ik dacht dat het alleen om voeding ging. Maar TS bedoelt voeding plus data.

@Zeilprutser; jij maakt volgens mij ook een tiller pilot

Gaat er bij jou alleen voeding (dus twee polen) naar de tiller of ook een combi kabel.

Welke gebruik jij?

@iedereen; welk krimp gereedschap kan ik gebruiken voor de Binder plug?

edit: Ik vind nog een alternatief:
www.conrad.nl/nl/p/binder-09-4...1-stuk-s-733276.html

Per stuk te koop én leverbaar, maakt gebruik van schroefconnectoren én rated tot 10A. Ik zou alleen nog graag een afdichting voor het chassisdeel willen hebben.


Gepost met de officiële Zeilersforum-app

Nachtvlinder schreef :
Hele goed vraag. Hij moet gezekerd worden op 10A, maar gebruikt volgens de handleiding maar 0,5Ah. Dan zou ik dus kunnen volstaan met een kleine plug met schroefaansluitingen. Hat zal gaan om piekbelasting.

Ik las op het Cruisersforum dat een TP32 5A zekeringen bleef stukblazen. Simrad duwt er zelf een redelijk dikke (1,5mm2?) kabel in. Ik zoek naar een oplossing die iig tot 10Ah aan kan.

Die piloot regelt niet met PWM, maar met aan/uit pulsen. Wat in houdt dat er korte stroom pieken plaatsvinden die wel degelijk in de buurt van de 10A liggen. Ik denk dat als ik ga meten, dat het nog wel hoger kan liggen.
Gevolg kan zijn dat bij onvoldoende dikke draden de voeding onder de 9V kan komen geduurende zo'n stroom piek en de piloot kan resetten, of toch minimaal minder kracht heeft.
Ik ben daarom eerst begonnen met een DC-DC omvormertje van 3-5A bij de stekker van de piloot, altijd 15V output. Werkte goed. 1 enkel keer de omvormer in de stress gehad. Echter voor de betrouwbaarheid toch een "dingetje", een extra point-of-failure. (en kortegolf storing)

Nu heb ik bij de piloot stekker een hele grote condensator zitten van 100.000uF 40V. Dat gaat prima en ook geen stoorpulsen op het 12 net meer.

Bert65 schreef :
1,5mm2 is niet redelijk dik, maar redelijk dun....

Bert65 schreef :
Ik gebruik alie stekkers maar dat type gaat maar tot 7 polig je zult zelf ff moeten zoeken.

Calidris schreef :
Mee eens, het is ook een gok. Hat kan zeker dikker zijn. In ieder geval douwt Simrad er een veel te dikke kabbel voor de plug in.

Het frustrerende is dat de Binder (met de veel dikkere voedingspennen) waarschijnlijk de beste keuze is, maar voor een amateur onbruikbaar. Je moet de pennen los bestellen (á 85 euro per 100, en ik heb twee maten nodig) en lijkt toch een aparte tang nodig te hebben.

Is er niet een bedrijf die deze connectors voor je kan knijpen en over de juiste tangen en pennen beschikt? Ik start voor deze laatste vraag een apart draadje, want iemand die dat kan of wil (liefst allebei) reageert niet op een post met deze titel.
