Onderwerp: Raymarine P70s Scherm wekt niet meer

Raymarine P70s Scherm wekt niet meer 17 apr 2024 07:16 #1553724

  • Snoepie
  • Snoepie's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4
Beste,
Sedert vorig weekend stellen we vast dat het scherm van de Raymarine stuurautomaat P70s niet meer werkt. (volledig zwart scherm, de drukknoppen werken waarschijnlijk ook niet meer.... geen uitlezing meer, dus niet te controleren...)
De stuurautomaat op zich werkt nog wel (via de plotter).
Kan er mij iemand helpen om te detecteren wat er misloopt, en hoe ik dit scherm van de Raymarine P70s terug kan laten werken?

Bedankt !

Geert
Alleen ingelogde leden kunnen reageren.

Raymarine P70s Scherm wekt niet meer 17 apr 2024 07:29 #1553730

Stap 1; controleer de (Seatalk) bekabeling.


Alleen ingelogde leden kunnen reageren.

Raymarine P70s Scherm wekt niet meer 17 apr 2024 07:30 #1553731

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18192
Welkom hier Snoepie.

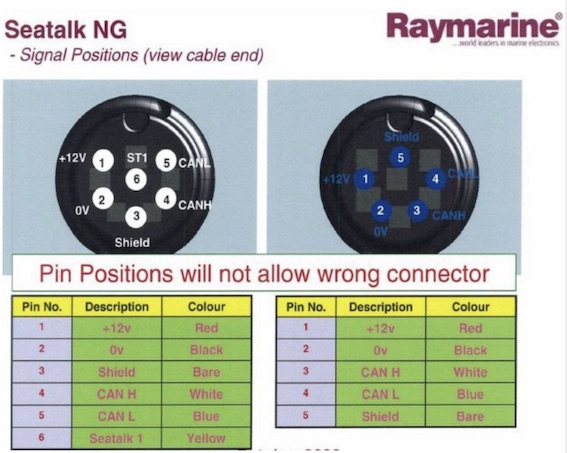

Als de automaat ook niet meer reageert op de knoppen lijkt de meest waarschijnlijke oorzaak een voedingsprobleem te zijn. Heb je de witte spurkabel tussen de blauwe backbone en de P70 al helemaal (tweezijdig) losgehaald en weer vastgezet, inclusief het vastklikken van de borgingen rond de connectors? Of nog beter, deze spurkabel (al dan niet tijdelijk) even vervangen door een andere kabel?
Werkt de rest van het N2k / SeatalkNG systeem wel (ledjes op de ACU en EV1 branden normaal)?

Wellicht kan je hier nog even schetsen hoe je boordsysteem er uit zien. Heb je bijvoorbeeld ook een RM plotter?
Timo
Compromis 888 'il Cigno'
Laatst bewerkt: 17 apr 2024 07:32 door ilCigno.
Alleen ingelogde leden kunnen reageren.

Raymarine P70s Scherm wekt niet meer 21 apr 2024 11:42 #1554523

  • Snoepie
  • Snoepie's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4
Beste, dank voor de input.
Ik heb een RM plotter.
Alle overige apparatuur werkt nog inclusief de plotter.
Zelfs de stuurautomaat werkt nog (via de plotter).
Ik ben evenwel niet maar aan boord geweest.
Volgende week terug aan boord. Ik zal dan even alle connectors checken.

Hetgeen me eigenlijk verwondert is dat de stuurautomaat nog wel werkt(via de plotter) , maar de display niet meer...
Ik heb nog steeds twijfels ofdat het aan de connectoren ligt, aangezien de stuurautomaat nog steeds werkt..

groeten

Geert
Alleen ingelogde leden kunnen reageren.

Raymarine P70s Scherm wekt niet meer 21 apr 2024 12:30 #1554528

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18192
Op zich is dat niet vreemd. Het brein van de EVO stuurautomaten zit in de EV1 puck. Die verstuurd de stuursignalen naar de ACU. Het activeren van de AP (aan, uit, koersveranderingen e.d.) komt via het SeatalkNG netwerk bij de EV1 binnen. De bron van die signalen (pgn's) is niet belangrijk. Dit kan van de P70s zijn, maar ook van de plotter of van de afstandsbediening. Maar dit geldt alleen voor de basiscommando's. Voor aanpassingen in de setup, configuratie e.d. is alleen de P70s geschikt.

Mocht je check van de P70s spur niets opleveren dan zou ik hem laten nakijken door RM. Die zou je tevoren ook nog even kunnen bellen, ze zijn zeer benaderbaar. Wel doen als je aan boord bent.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Raymarine P70s Scherm wekt niet meer 09 juli 2024 20:18 #1571232

  • Snoepie
  • Snoepie's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4
Uiteindelijk is er een technieker aan boord gekomen.
Het scherm van de P70 werkte niet meer, is onder garantie vervangen.
