Onderwerp: Radar op een Raytheon RC530

Had nog een Ratheon RC530 liggen maar wilde eigenlijk juist een Radar erop aansluiten.
Ik zag dat de connector voor radar wel aanwezig was maar met een kapje not in use.
Intern is hij ook helemaal aangesloten en zo kwam ik tot de conclusie dat de functie puur door software wordt bepaald.

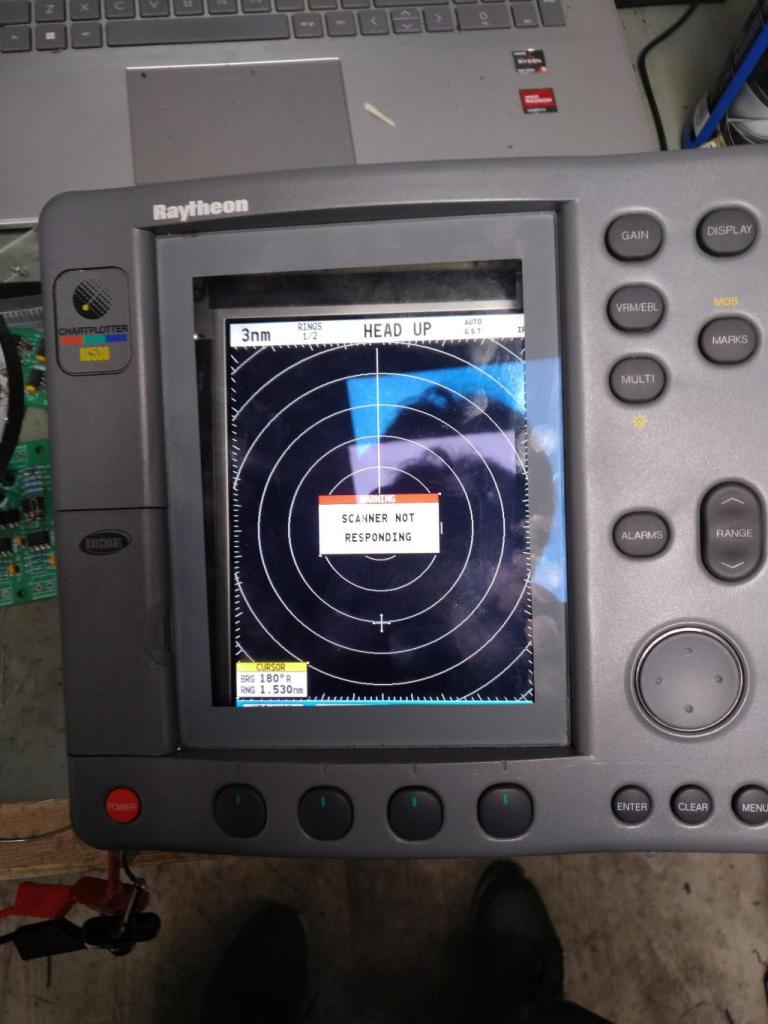

Vond uiteindelijk een kale moederprint op MP van een RL70C en dacht dat kunnen we proberen



zo te zien is het gelukt, ik heb wat ik wil en zo kan ik de oude radar dome gebruiken.

nu zoek ik nog connector omdat de kabel van mijn radar dome is afgeknipt, weet iemand hoe daar aan te komen. Als alternatief kan ik altijd nog een ander type chassisdeel monteren en deze inwendig met draadjes solderen maar dat is als er echt niet aan een originele stekker te komen is.

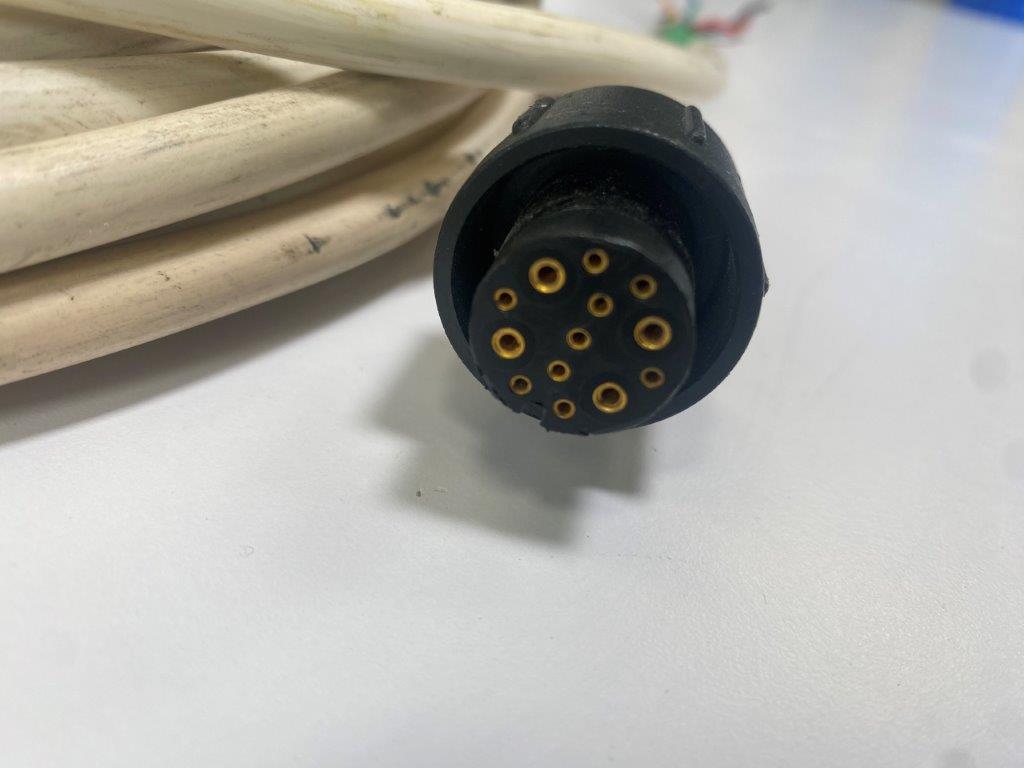

Deze connector bedoel ik, ik zag wel een kabel te koop maar dat is dan wel in de VS

Hoewel al een tijd geleden heb ik dat een tijdje in de gaten gehouden op mp. Daar zag je nog wel eens kabels voorbij komen. Tegelijkertijd denk ik dat je meer kans maakt door een complete radardome aan te schaffen. Vermoedelijk niet helemaal jouw idee, maar die dome’s zijn al oud en gebruikt niet erg duur meer.

Als het allemaal niet wil lukken iets te vinden zou je nog een meter van je kabel af kunnen knippen en die aan/in het display solderen. Dan kan je het de andere einden aan elkaar zetten met wat je maar wil. Mijn radardomekabel was in het midden doorgeknipt en met kroonsteentjes weer verbonden. Ook dat werkte. Heb dat zelf verandert en een paar verschillende type stekkertjes gebruikt. De een meer geschikt voor data, de ander meer voor voeding en een tulpstekker voor de coax.

koko schreef :
als ik komende weken niets kan vinden is het inderdaad een oplossing, aan de dome zit nog een aantal meters kabel en er moet sowieso een junction box komen voor het geval de mast er een keer af moet. Ik heb nog wat extra kabel om te verbinden met de het scherm dus het gaat puur om de connector.
Als het met kroonsteentjes goed werk dan zal een goed afgeschermde junctionbox het zeker wel goed doen, wat ik wel bedenk is om de voedings draden apart te houden dus alleen de data en video signalen te gebruiken.

Als je dan de kabel alleen doorknipt op de plek van de junctionbox en het andere lange eind aan de plotter maakt hoef je niet twee keer de kabels aan elkaar te zetten. Scheelt je weer gezoek naar de stekker ook, mits je dat voor elkaar krijgt in de plotter natuurlijk. Zo veel ruimte zal er niet zijn denk ik. Maar gelukkig is tie al oud, toen ontwierpen ze nog niet zo krap op elkaar

Dat is een overweging om de kabel aan de plotter gewoon vast te solderen en dan de junctionbox in de buurt van de mastvoet benedendeks te maken. Even knutselen en kost het minste.

Ik zoek trouwens ook nog een mast beugel, ik vind die van Scanstrut met bijna 600 euro in elk geval te duur, overweeg die dan ook om zelf te maken. Denk aan RVS en deze dan met monel popnagels vast te zetten op de aluminium mast of de beugel van aluminium maken met het minste risico van galvanische corrosie, wel laten anodiseren of lakken.

Galvanische corrosie bij kontact tussen de oppervlakken bescherm ik met stukjes lamineersheets die ik zonder iets er tussen door de lamineermachine heb gehaald. Dan heb je voor plastic redelijk dik materiaal dat erg stevig is.

Zelf heb ik een paal achterop voor de radar. Werkt voorzover ik er verstand heb (weinig) ook prima.

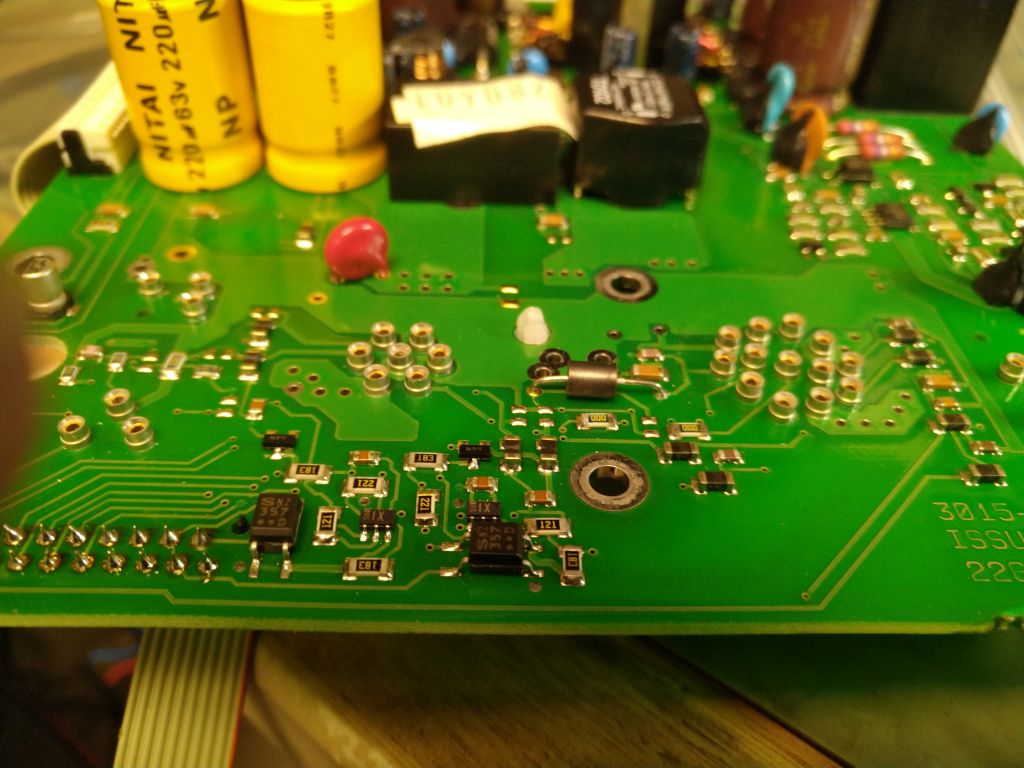

Ik zoek niet meer naar de originele stekker of kabel en ga solderen, de connectors zitten aan de behuizing en steken weer in de voedingsprint waar busjes op zitten. Daar kun je mooi op solderen wn de kabel kan meteen naar buiten na het weghalen van de pennetjes en daar een gat in geboord te hebben.






later kan dan de kabel gezekerd worden met een lijmpistool en krimpkous met lijm eromheen en de zaak is weer waterdicht.

Heb je de pin-out kunnen achterhalen voor deze operatie? Dat lijkt me nog wel een gedoetje? Of valt dat mee?

koko schreef :
staat gewoon in het boekje van de radome die ik gelukkig nog heb maar op internet is deze ook te vinden.
