Onderwerp: Sleeplog old school in nieuw jasje

Sleeplog old school in nieuw jasje 03 okt 2024 22:37 #1589059

  • WaltB
  • WaltB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1788

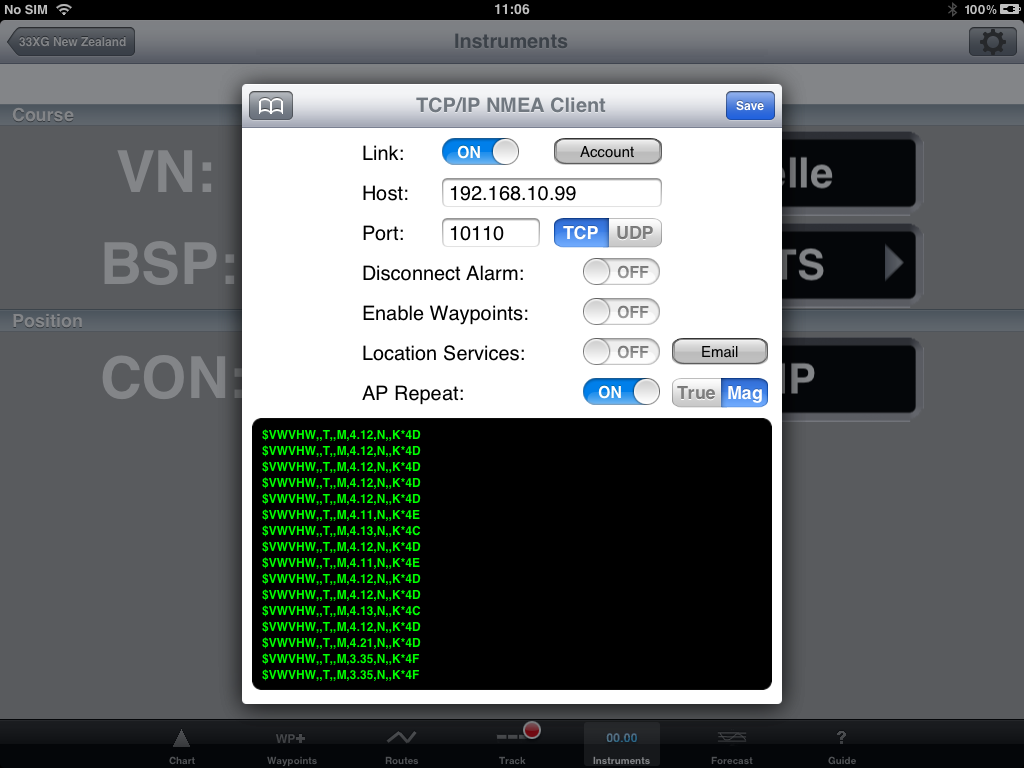

Mede geinspireerd door een paar recente draadjes over onnauwkeurigheid en fouling van paddle-wheel logs en ook de noodzaak van nauwkeurige STW meting bij GPS-loze navigatie heb ik weer wat tijd gestopt in wat uitbreidingen van mijn Stowe sleeplog. Jaren geleden had ik al NMEA uitvoer hiervoor gemaakt (0.5 Hz VHW sentence) en hier in ZF over gepost, maar nu heb ik ook een pulse-rate conversie gemaakt, die aansluiting op het ST60 tridata instrument mogelijk maakt. De ST60 data wordt geconverteerd naar NMEA voor opname in het hybride netwerk (N2K, 0183 en ST1).
Rechtstreekse invoer van de Stowe pulses in de ST60 is niet mogelijk, want het instrument werkt met een paddlewheel dat 22000 omwentelingen per NM maakt, terwijl de spinner van de Stowe 7900 revs/NM maakt. Nu dus een pulse-rate conversie van 79:220 gemaakt voor de AVR processor die ook de NMEA VHW sentence genereert.
Met een 2-standen schakelaar kan gekozen worden tussen paddle-wheel of Stowe spinner.

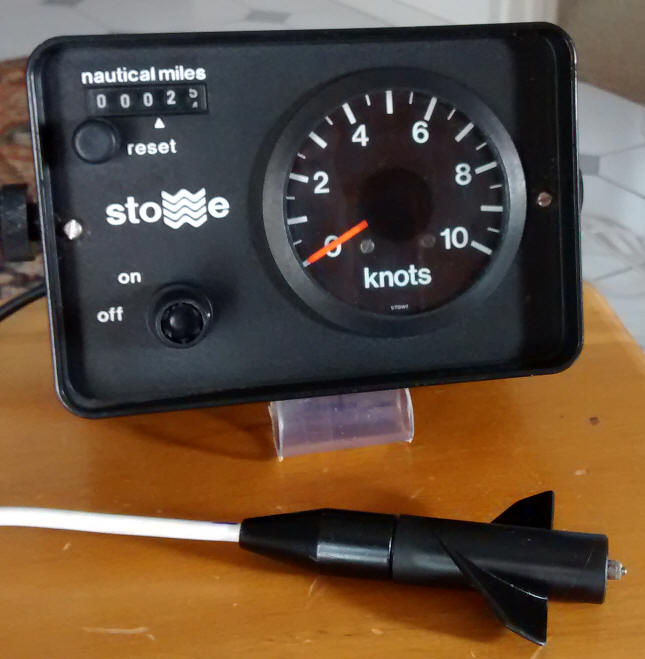

Het Stowe instrument zelf is overbodig, alleen de gever is van belang voor de pulsjes, maar het is wel leuk om de snelheid ook op het Stowe instrument (onder de buiskap) weer te geven en het printje met AVR kon mooi in de Stowe behuizing worden ondergebracht. De Stowe kreeg power oorspronkelijk van een 9V batterij, maar heeft nu een multi-core kabel voor 12V pwr, pulse output en NMEA output.
Een zwak punt is dat ik maar 1 Stowe gever heb en als ik die kwijtraak is het hele projektje voor niets geweest. Ik heb gezocht, maar zo'n gever (of soortgelijk) heb ik niet kunnen vinden. Ik zit daarom te denken aan zelf een kopie maken. De plastic vinnetjes zijn zonder curve, dus dat maakt het iets makkelijker, maar het juiste gewicht en balans zijn essentieel. Misschien draaien uit brons of 3D printen en verzwaren. Iemand ideeen hierover?
