Onderwerp: Marifoon standaard horizon gx2400e koppelen

Marifoon standaard horizon gx2400e koppelen 10 okt 2024 13:27 #1590365

Beste allen.
Hoe koppel ik mijn standaard horizon 2400 met AIS aan mijn mobiel / iPad waar navionics op staat?
Groet Henk
Htb
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 10 okt 2024 13:29 #1590367

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 29247
Welkom Henk!

Met een NMEA WiFi doosje.

Bepaal eerst of het nmea183 of NMEA2000.
Zoek dan op NMEA to WiFi en laat je door de verkoper voorlichten en laat hem pas met rust als het echt werkt.

In geval van NMEA2000 moet je wel eerst een voedings T-stuk er tussen plaatsten.
NMEA183 is blz 20 van de handleiding

Appel is niet altijd gediend van alle netwerken
ZF informatie kanaal Telegram: t.me/zeilersforum
Laatst bewerkt: 10 okt 2024 13:39 door Calidris.
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 10 okt 2024 14:08 #1590370

  • H700
  • H700's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1336
Ik heb een Yakker. Zie ZF of even zoeken op internet.
De grijze nmea draad van de marifoon aansluiten op de +.
Dan een zwarte draad vanaf de - van de Yakker aansluiten op de - van de marifoon stroomkabel.

In de instellingen van de GX2400 de nmea0183 instellen, nmea2000 uitzetten, baudrate 32500 en alle "zinnen" aan.
Hoeft niet, maar ik heb geen trek in exprimenteren.

De yakker configureren en navionics ook, een handleiding is inbegrepen
Il me semble que la misère,
Serait moins pénible au soleil
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 10 okt 2024 14:53 #1590378

  • Wadloper
  • Wadloper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 27632
H700 schreef :
baudrate 32500

38400
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 10 okt 2024 16:24 #1590410

Ik heb zelf ook een Standard Horizon, maar dan de GX1850GPS. Deze heeft ook een NMEA2000 aansluiting. Ik heb de marifoon via een verloopje (Raymarine A06084) aangesloten op mijn StNG backbone.

Ik gebruik een quark-elec WiFi gateway (type QK-A032/AIS), die ook via een StNG verloop zit aangesloten op de backbone.

Zodra ik de radio aanzet kan ik in mijn Navionics app nu de eigen locatie zien (op mijn telefoon, maar ook op een iPad zonder GPS).

Dus tot zover werkt bovengenoemde verder prima.

[OFF TOPIC] Het enige is nog: ik wil het eigenlijk nog zo voor elkaar krijgen dat dit ook werkt als ik alleen de AIS-transponder (EM Trak) aanzet, die stuurt momenteel alleen AIS targets naar het StNg netwerk (die zie ik ook keurig in Navionics), maar blijkbaar niet de eigen GPS positie (of niet in het goede format). Instellingen van de Em Trak lijken goed daarvoor, dus mogelijk moet ik eens in de configuratie van de Quark Elec gateway kijken.
Laatst bewerkt: 10 okt 2024 16:25 door jvanakker.
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 11 okt 2024 13:48 #1590656

Beste allen.
Ik ga met de oplossingen aan de gang en houd jullie op de hoogte.
Lastig is wel dat er dus meerdere oplossingen zijn.
Groet Henk
Htb
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 11 okt 2024 13:53 #1590657

Beste allen.
Wellicht onnozel.
Echter de 2400 heeft al een eigen wifi ingebouwd.
Waarom moet ik dan toch nog een wifi erop aansluiten??
Groet Henk
Htb
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 11 okt 2024 14:22 #1590668

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 29247
Henktenbrinke schreef :
Beste allen.
Wellicht onnozel.
Echter de 2400 heeft al een eigen wifi ingebouwd.
Waarom moet ik dan toch nog een wifi erop aansluiten??
Groet Henk

Ohhh......

(when used with the optional SCU-30 WiFi Module)

En kan uitsluitend gebruikt worden met de wireless RAM4X, niet voor ander doeleinden.

Blz 24 van je engelse manual.
ZF informatie kanaal Telegram: t.me/zeilersforum
Laatst bewerkt: 11 okt 2024 14:24 door Calidris.
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 11 okt 2024 16:54 #1590691

  • H700
  • H700's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1336
Dat is een dure module, maar los daarvan:
De SCU-30 kan toch alleen een access point zijn voor een handheld (losse) RAM4W.
Is er een "hack" bekend om 'm te gebruiken voor iPad of gsm dan hoor ik dat graag.

Nog even de url van de Yakker:
www.yakbitz.com/Yakker.aspx
Il me semble que la misère,
Serait moins pénible au soleil
Laatst bewerkt: 11 okt 2024 16:55 door H700.
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 11 okt 2024 17:45 #1590721

  • pbu
  • pbu's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 77
Volgens de manual wordt er op NMEA0183 alleen DSC en GPS informatie verzonden.
Op NMEA2000 wél AIS informatie, Dus een NMEA2000 > WiFi kastje.
Varen? Ja!
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 11 okt 2024 18:31 #1590732

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 29247
H700 schreef :
Dat is een dure module, maar los daarvan:
De SCU-30 kan toch alleen een access point zijn voor een handheld (losse) RAM4W.
Is er een "hack" bekend om 'm te gebruiken voor iPad of gsm dan hoor ik dat graag.

Volgens mij schrijf ik dat?

Uit veiligheid overweging kan je dus geen andere toestellen verbinden.
ZF informatie kanaal Telegram: t.me/zeilersforum
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 11 okt 2024 18:47 #1590734

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 29247
pbu schreef :
Volgens de manual wordt er op NMEA0183 alleen DSC en GPS informatie verzonden.
Op NMEA2000 wél AIS informatie, Dus een NMEA2000 > WiFi kastje.

Ohh....welke bladzijde? Of hou je van losse flodders?

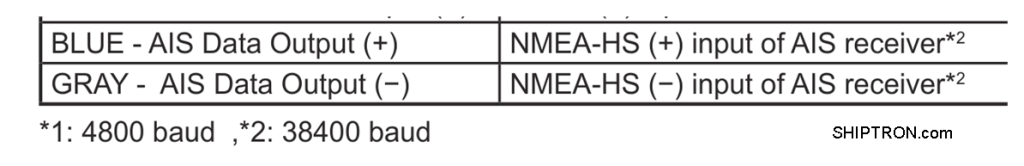

NMEA-183 Voor AIS 38K4

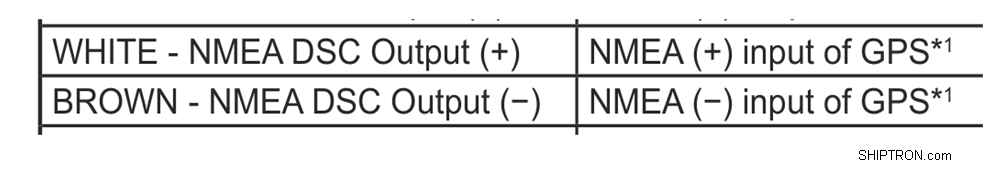

NMEA-183 GPS (+dsc) 4k8



De rechter zijde is de aansluiting naar de wifi toe, de linkerzijde komt van de marifoon.
Je hebt dus een kastje nodig (Yakker???) met 2 NMEA ingangen! 1 op 38400Baud en 1 op 4800 baud.
ZF informatie kanaal Telegram: t.me/zeilersforum
Laatst bewerkt: 11 okt 2024 18:51 door Calidris.
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 11 okt 2024 20:23 #1590752

  • pbu
  • pbu's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 77
Calidris schreef :
pbu schreef :
Volgens de manual wordt er op NMEA0183 alleen DSC en GPS informatie verzonden.
Op NMEA2000 wél AIS informatie, Dus een NMEA2000 > WiFi kastje.

Ohh....welke bladzijde? Of hou je van losse flodders?

Calidris heeft gelijk...Op blz 19 staat inderdaad Low Speed (4800) GPS en DSC maar op blz 20 ook voor HS NMEA0183 ook AIS en die had ik gemist.

Voor alleen AIS gegevens moet je nog in hoofdstuk 19.9 lezen om de keuze te maken voor 38400 Baud
Varen? Ja!
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 12 okt 2024 13:55 #1590825

Okay
Ik moet dus deze yakker kopen 20 dollar.
www.yakbitz.com/Yakker.aspx
En dan doen wat calidris zegt?
Heb ik dat goed begrepen als digibeet?
Dank voor alle moeite en tijd.
Htb
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 12 okt 2024 16:07 #1590835

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 29247
Even disclaimer:
Ik géén enkele ervaring met die Yakker!


(wel ervaring met de durdere miniplex, die werkt als een tijger!)
ZF informatie kanaal Telegram: t.me/zeilersforum
Laatst bewerkt: 12 okt 2024 16:09 door Calidris.
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 12 okt 2024 17:21 #1590846

  • pbu
  • pbu's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 77
Zelf heb ik het opgelost met een Elfin EW11 met WiFi antenne erop.
www.hi-flying.com/elfin-ew10-elfin-ew11
Varen? Ja!
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 12 okt 2024 17:32 #1590847

  • Seanymph
  • Seanymph's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 248
Henktenbrinke schreef :
Okay
Ik moet dus deze yakker kopen 20 dollar.
www.yakbitz.com/Yakker.aspx
En dan doen wat calidris zegt?
Heb ik dat goed begrepen als digibeet?
Dank voor alle moeite en tijd.

Eh... die 20 dollar zijn alleen de verzendkosten naar bestemmingen buiten Australië. Dat komt dus bovenop de kale prijs van 59 dollar. Aan de marifoon zal het overigens niet liggen. Ik heb ook een GX2400GPS-E en het AIS-signaal daarvan aangesloten op een Raspberry Pi. De Raspberry doet hetzelfde als de Yakker: AIS-signaal via WiFi doorsturen naar telefoon (of tablet/laptop/PC). Werkt zonder problemen.
Als je digibeet bent zou ik beslist voor de Yakker gaan en niet voor een Raspberry.
Van fouten maken kun je leren. Daarom oefen ik regelmatig in het maken van fouten.
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 12 okt 2024 17:41 #1590849

  • Seanymph
  • Seanymph's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 248
Leuk ding zeg, die Elfin. En een stuk goedkoper!
Van fouten maken kun je leren. Daarom oefen ik regelmatig in het maken van fouten.
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 12 okt 2024 17:52 #1590850

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 29247
pbu schreef :
Zelf heb ik het opgelost met een Elfin EW11 met WiFi antenne erop.
www.hi-flying.com/elfin-ew10-elfin-ew11

Volgens mij heeft die maar één NMEA ingang en je hebt er 2 nodig.
ZF informatie kanaal Telegram: t.me/zeilersforum
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 12 okt 2024 18:03 #1590852

  • Seanymph
  • Seanymph's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 248
Klopt. En dan zou hij dus niet de 'gewone' Yakker moeten hebben (heeft ook maar één NMEA in) maar de TwinYakker www.yakbitz.com/TwinYakker.aspx
Is 2 tientjes duurder dan de gewone.
Van fouten maken kun je leren. Daarom oefen ik regelmatig in het maken van fouten.
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 12 okt 2024 18:27 #1590854

  • pbu
  • pbu's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 77
Calidris schreef :
pbu schreef :
Zelf heb ik het opgelost met een Elfin EW11 met WiFi antenne erop.
www.hi-flying.com/elfin-ew10-elfin-ew11

Volgens mij heeft die maar één NMEA ingang en je hebt er 2 nodig.

Het ging toch om NMEA0183 met 38400 AIS VDM naar b.v. Navionics?
Varen? Ja!
Laatst bewerkt: 12 okt 2024 18:28 door pbu.
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 12 okt 2024 18:38 #1590856

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 29247
pbu schreef :
Calidris schreef :
pbu schreef :
Zelf heb ik het opgelost met een Elfin EW11 met WiFi antenne erop.
www.hi-flying.com/elfin-ew10-elfin-ew11

Volgens mij heeft die maar één NMEA ingang en je hebt er 2 nodig.

Het ging toch om NMEA0183 met 38400 AIS VDM naar b.v. Navionics?

+ NMEA183 met de positie asl RMC, GLL, GGA
ZF informatie kanaal Telegram: t.me/zeilersforum
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 12 okt 2024 18:58 #1590858

  • pbu
  • pbu's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 77

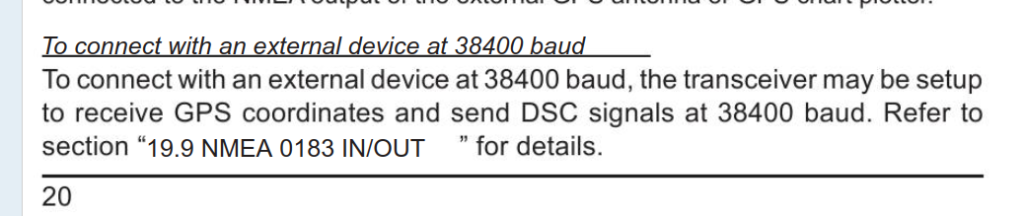

Volgens mij staat in hoofdstuk 19.9 dat ook GPS toegevoegd kan worden op 38400 dus 1x NMEA0183 zou voldoende moeten zijn.
Varen? Ja!
Laatst bewerkt: 12 okt 2024 18:58 door pbu.
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 12 okt 2024 22:12 #1590877

  • H700
  • H700's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1336
pbu schreef :
Volgens mij staat in hoofdstuk 19.9 dat ook GPS toegevoegd kan worden op 38400 dus 1x NMEA0183 zou voldoende moeten zijn.

Nee, de marifoon kan GPS ontvangen op 38400, niet versturen, dat moet echt op 4800:




Dit krijg je gewoon niet werkend; als je NMEA0183 gebruikt dan is het AIS of GPS met de Yakker met alleen de Rx1 ingang.
Eigenwijs als ik ben, heb ik uren geprutst en het is of AIS of GPS met deze simpele Yakker.
Calidris heeft gelijk; je hebt dus de Twin Yakker met 2 ingangen nodig omdat de bruine draad (-) met 4800bd de GPS/DSC uitzend, en de grijze draad (-) met 38400bd de AIS data uitzendt.

Twin Yakker:
www.yakbitz.com/TwinYakker.aspx.
Je kunt bijvoorbeeld in het menu Rx1 de grijze draad aansluiten en 38400 aanzetten.
De bruine draad gaat op Rx2, op 4800.

Overigens gebruik ik de Yakker op de smartphone, die heeft al GPS dus positie weergave.
De AIS komt dan via de Yakker.
Il me semble que la misère,
Serait moins pénible au soleil
Laatst bewerkt: 12 okt 2024 22:13 door H700.
Alleen ingelogde leden kunnen reageren.

Marifoon standaard horizon gx2400e koppelen 15 okt 2024 15:41 #1591344

Beste allen.
Dan ga ik voor de Twin Yakker.
Als digibeet.
Boot gaat er deze week uit.
Ik houd jullie op de hoogte
Dank voor de adviezen.
Henk
Htb
Alleen ingelogde leden kunnen reageren.
  • Pagina:
  • 1
  • 2
Tijd voor maken pagina: 0.159 seconden
Gemaakt door Kunena




© Zeilersforum.nl
