Onderwerp: (Wat) doe jij aan boot monitoring naar thuis?

Gelijk maar de aftrap. Dit wordt een algemeen projectdraadje van automatiserings nerds en IT-ridders. Gaat dus NIET over zeilen of elektronische navigatie.

Om de 12V accu's te monitoren aan boord maak ik gebruik van Victron VRM software op een PI-3+. Daar hangen maar 4 dingen aan: 2x smartsolar, smartshunt en GPS muis. Het systeem is aangemeld in de VRM cloud.
Zolang de boot binnen wifi bereik voor de deur ligt is dat makkelijk te monitoren. Als de boot buiten wifi bereik ligt maak ik gebruik van een 4G tablet als acces punt.
Zo kan ik succesvol alles ook in de gaten houden als ik offshore ben.

Helaas is de bluetooth van de pi niet geschikt om andere sensoren te koppelen, althans nog niet gelukt.
Zo ontbreekt dan relatieve vochtigheid en temperatuur.

Om te bepalen of de LFP accu lader al uit moeten voor vorst, of dat de luchtdroger wel werkt is dus een andere oplossing nodig.

Ik gebruik thuis Homeassistent om van alles te monitoren (niet zo van het schakelen). Dus de solar omvormers, thermostaatknoppen en ruimtes, stroomverbruik van schuur, boot en radiokamer. D.m.v. een extra (mooie) RV% en temp sensor van Shelly heb ik de boot dus nu wel in zicht.
Ook nu kan ik bepalen op afstand of het goed gaat of dat er iets geschakeld moet worden. Ik doe dat met de Shelly plug-S stekkers.
Dit alles als de boor nog binnen wifi bereik ligt.

Als de boot ergens anders onbeheerd ligt, maak ik weer via 4G tablet en Wireguard VPN verbinding naar huis. Dan kan ik alles weer zien.

In de toekomst nog bilge alarm en start vergrendeling, en Victron VRM in Homeassistent.

Ik heb Tapo voor temperatuur en luchtvochtigheid. En 2 slimme stekkers zodat ik op afstand de ontvochtiger en een klein oliegevuld radiatortje kan inschakelen. Denk wel dat er chinezen meekijken.

Ik heb 3x niets, maar wel nieuws gierig om te volgen.
Ooit iemand getroffen die al zijn verlichting thuis op afstand met zijn telefoon kon bedienen.
Dat kan ik mijn mijn frituurpan. Hoe doe je dat dan?
Dan bel ik mijn vrouw.
Is al 20 jaar geleden overigens.

helmsman 38 schreef :
Bij ons thuis is alles budget domotica met KlikAanKlikUit. Simpel te programeren, inderdaad overal ter wereld te bereiken. Maar hoeft niet want geautomatiseerd. Verlichting, rookmelders, energieverbruik, tuinverlichting, vijverpomp, camera’s, ijsvrij ligplaats, tuinsproeier, kerstboom, alles UIT naar bed, sfeerverlichting, etc etc. Wil nooit meer zonder. Alles in de app.

Ik heb een Victron Ekrano maar moet nog uitvogelen hoe dat bij mij op WiFi te krijgen kwa accu monitoring. Overigens een goede tip van Calidris mbt Shelly H&T. Ik heb nu een bluetooth oplossing maar dat werkt toch niet erg lekker. Shelly staat nu bij mij op lijstje.nl

Een HP thinclent met ubuntu als server / router met een 4G dongle.
Voeding vanuit een buck converter die 10~15v slikt en er netjes 19v van maakt waar de thinclient probleemloos op draait.

Op de masttrijkbeugel op de hekstoel hangt naast een zonnepaneel nu een ip camera zodat we van thuis uit beeld hebben op de boot aan de steiger. Ook leuk voor opnames tijdens he zeilen

In de boot liggen enkele wemos d1 mini's verspreidt die temparatuur en luchtvochtigheid doorgeven via openvpn naar home assistent thuis. Temperatuur van de koelkast en bilge.

Nexus NX2 server dmv seriele kabel aangesloten op de signalk server die ook op de ubuntu server draait.

VIctron solar mppt hangt een wemos d1 mini aan welke alle victron gegevens doorstuurt naar home assistent thuis.

Voor de hassio gebruikers. Er is een addon die dmv de rijkswaterstaat API gegevens uitleest.
Dichtsbijzijde meetpunt voor waterhoogte, hoeveel water m3/s afvoer en temperatuur van de Maas staan netjes in hassio. Alert als ik de zone boot aankom en er veel waterafvoer/stroming is.

Dit om verrassingen te voorkomen met een brug van 9 mtr en een mast van 12mtr iets stroomafwaarts van de havenuitgang

github.com/physje/waterinfo


Todo projecten voor dit voorjaar.
- Koelkast schakelen over een relais zodat ik deze thuis al aan kan zetten als we naar de boot gaag,
- water sensor in de bilge om een melding te krijgen als er water staat.

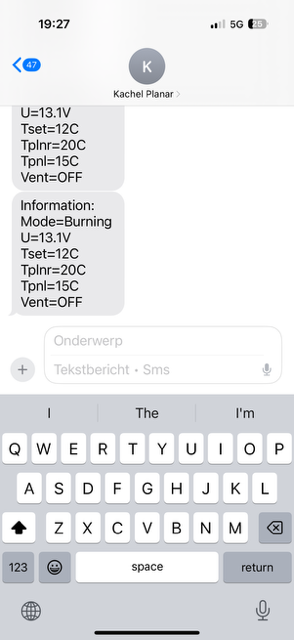

De boot hou ik via sms in de gaten met de planar kachel. Samen met de Russen denk ik.


Thuis nest en hue
Auto via ford pass

De smartsolar en smartshunt hangen aan een globallink520 van victron. Daar hangt ook een ruuvitag aan voor temperatuur, vochtigheid en geofence. Dat werkt mooi.
Ik benader het thuis via VRM.
De goballink heeft een SIM kaartje zodat ik m overal kan volgen ook als ik m tijdelijk buiten NL laat liggen en even terug naar huis moet.

Ik zoek nog een manier om de smartsolar aan en uit te kunnen schakelen via VRM, daar ben ik nog niet uit. Ik geloof dat ik een Gx device nodig heb of een Pi.
Voor het stoppen met laden onder 5 graden heeft de LPO accu een low temp sensor waardoor het BMS zelf stopt met laden en heeft de smartsolar ook een temperatuur. Het is me niet duidelijk of hij die van de ruuvi overneemt of uit zichtzelf haalt, ik heb er geen aparte temp sensor aan hangen

De geofence van de globallink is niet goed genoeg voor een ankeralarm, dat doe ik met een oude android teelfoon, mijn eigen telefoon en een ankeralarm app.

Er ligt een oude bilge-sensor klaar die aan de goballink relais kan, voor als ik zin heb. Maar eerst de nieuwe bilge slang weer aansluiten.

Het helpt niet, ik wil toch nog steeds regelmatig naar de boot

Ik heb deze aangeschaft www.waveshare.com/ws-431e-4g-router.htm. Gemaakt voor mobiele toepassing en op 9-36 volt.

Daar ga ik mijn dieselheater aan koppelen via wifi. Via MQTT-protocol kan ik die dan uitlezen (temp, spanning) van afstand. Voor mij is dat voldoende.

@bgrr Als je je koelkast op afstand aan wilt zetten, dan moet je hem dus al dicht hebben terwijl hij uitstaat. Geeft dat geen schimmelvorming?

De Cerbo was al aanwezig.
Maar inmiddels kan ik op afstand (Windows en Android) uitlezen via VRM:

- Alle standaard Cerbo features m.b.t. het elektrisch systeem
- Temperatuur salon, kelder, slaapkamer achter, machinekamer (via Ruuvi)
- Bilge-alarm (via 3 vlotters)
- Storing CV ketel (via storingscontact op de Kabola CV ketel)
- Tankniveaus drinkwater, diesel en zwartwater

Een compleet Eufy alarmsysteem met camera op het achterdek, bewegingsmelders in elke ruimte en alarmering naar Android.

Samengevat: Ik heb het gevoel dat nu voldoende gemonitord wordt, ook bij afwezigheid.

Heb het afdek luikje altijd op een kiertje open staan als ie uit staat.

Ben met een 15 minuten bij de boot en dan leg ik het luikje wel goed op.

Koude zakt naar onder ipv naar boven door het luikje. Dus het duurt wel even voor de hele boot koud is.

Heeft de compressor toch al even kunnen draaien en de isothem koude plaat wat af kunnen koelen.

Bms (eigenbouw) communiceert via een arduino uno oid met een lora-module, en lora stuurt het weer door naar m'n website.
Is allemaal extreem low power.

Heb sinds kort een camera onder de buiskap hangen. Hiermee kan ik controleren of de zeilen en huik nog goed zitten bij vies weer.
Meer dan genoeg: zeilen door, dus geregeld aan boord.

Victron Global 520 met Sim erin.
Via VRM: temperatuur en luchtvochtigheid (d.m.v. Ruuvi tag). Elektrieke systeem middels BMV.

Niets!

Beide bootjes cerbo aan een router en een paar Ruuvi sensors met alarm. Meer heb ik nog niet nodig gevonden

Cerbo + BMS + 2 Tapo PT camera's.

Wat monitor ik op afstand?

Visueel:

• Landvasten
• Water in salon (lekkage/condens luiken of lekkage onderwater)
• Beweging boot bij storm (landvasten los genoeg?)
• Poging tot inbraak

Digitaal:

• Temperatuur accu
• SoC accu
• Beschikbaarheid walstroom

Ik heb een raspberry pi in de boot staan.

Deze is voor navigeren op de tablet en/of telefoon.

Maar als de boot in de haven ligt dan maakt de raspberry een vpn verbinding naar mijn huis.
Dan kan ik vanuit huis of waar ook vandaan bij de raspberry pi en kan de raspberry naar mijn telefoon meldingen sturen.

Ik heb er zigbee2mqtt op geinstalleerd waardoor je zigbee sensoren kunt gebruiken. Die kosten bijna niks en op batterijen gaan ze heel lang mee.
Met node-red kun je dan mooie scripts bouwen die bijvoorbeeld alarmen op de smartphone kunnen geven of iets kunnen aansturen.

Ik meet het volgende:

• temperatuur buiten de boot
• temperatuur in de boot (met een alarm naar mijn telefoon als de temperatuur lager wordt dan 2 graden
• temperatuur in de koelkast
• luchtvochtigheid buiten
• luchtvochtigheid binnen, boven een bepaalde luchtvochtigheid schakelt de luchtontvochtiger aan
• lekkage in de bilge achter met alarmmelding naar smartphone én bij varen naar de plotter
• lekkage in de bilge midden met alarmmelding naar smartphone én bij varen naar de plotter
• lekkage in de bilge voor met alarmmelding naar smartphone én bij varen naar de plotter
• beweging in de kuip met melding naar de smartphone
• deurcontact op de kajuitingang met alarm naar de smartphone

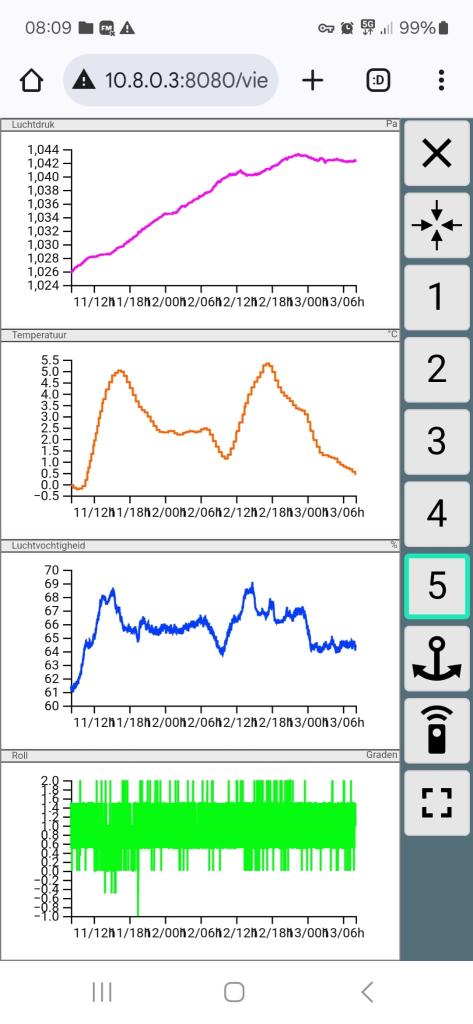

• roll en pitch van de boot, kun je mooi in de tijd zien (grafiekje) dat het hard gewaaid heeft
• 230v schakelaar aansturing voor luchtontvochtiger met stroommetingluchtdruk
• een camera op de mast gericht op het dek met alarm bij beweging

De camera is eigenlijk vooral bedoeld om te kijken of alles goed gaat bij harde wind.



Ik ben nog bezig met een accumonitor.

Heel wat dus maar ook vooral ook omdat ik het leuk vind om dit te maken.

Mijn boot ligt permanent aan walstroom maar ik wil het laden van de accu's ook kunnen schakelen. Dat is nu heel eenvoudig te realiseren met een zigbee 230v schakelaar.

Kunnen Julie ook nog even aanvullen of je permanent aan de walstroom ligt?
Ik niet namelijk, kost weer extra.

Mijn overbuurman aan de steiger heeft mijn telefoonnummer, en ik het zijne. Dat werkt heel betrouwbaar, vriendelijk en kost geen stroom.

Interessant.
Thuis gebruik ik sinds kort Home assistant.
En inderdaad zou ik iets dergelijks ook op mn boten willen.
Temperatuur, accu spanning en bilge sensor lijkt me vooral nog voldoende.

Ook voor de waterscouting groep waarbij ik vrijwilliger zou dit erg interessant zijn.
afgelopen najaar is het sleepbootje gezonken met als gevolg een revisie van de motor en een hoop werk.
In beide gevallen is er voor de communicatie geen wifi.
voor de boten van scouting is het ook erg belangrijk dat de vaste kosten heel erg laag zijn. ( liever geen abonnementen oid)
Ben benieuwd welke oplossingen er zijn.

Calidris schreef :
In eerdere draadjes benoem je vaak het 'meeluisteren of aftappen' van verkeer door 'de Chinezen'.
Hoe voorkom je dit in je huidige opzet?
René

Importheffing op afluisteren

CMO schreef : Thuis gebruik ik ook homeassistant.
Dat vond ik voor de boot een te zwaar middel. Daarom gebruik ik op de boot voor de automatiseringen Node-red.

helmsman 38 schreef :
Ach natuurlijk, slim.
René

Kock1964 schreef :
Zo simpel dus.
