Onderwerp: Motor tiller pilot raymatine Q047 electronica

Heb een elektromotor met tandwiel (14) tanden gekocht op AliExpress. Voor : €7,96 | RS550 DC Motor zie
a.aliexpress.com/_EIQ7718

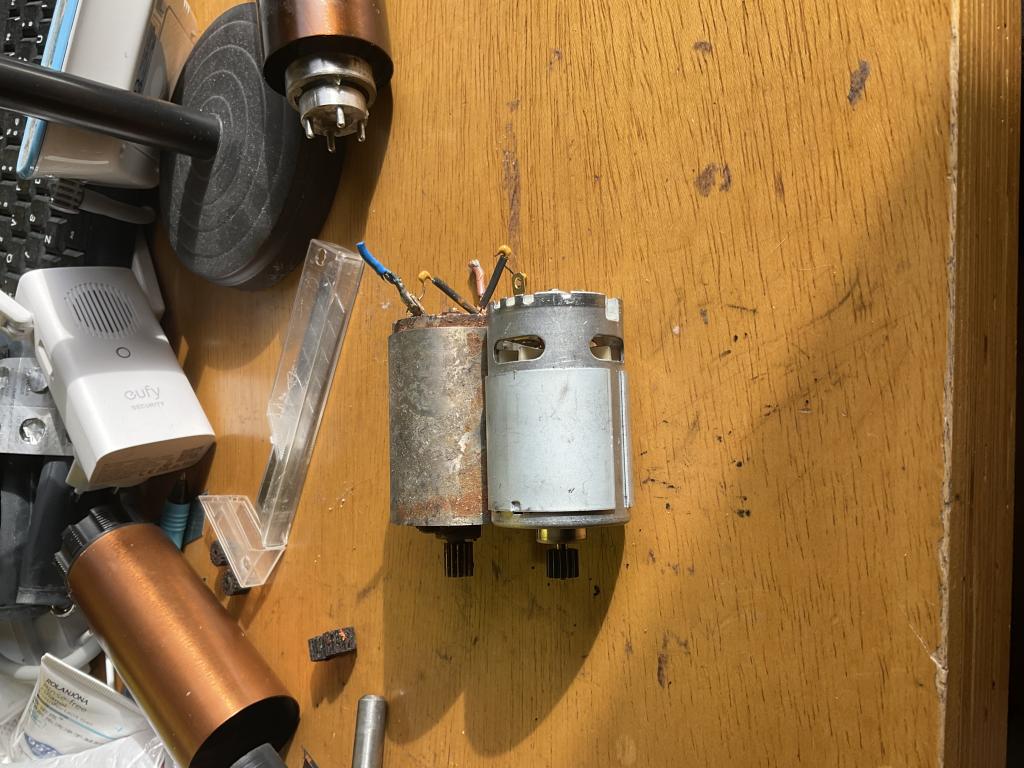

Ziet er goed uit, echter het tandwielkast is iets kleiner..

Zie foto’s

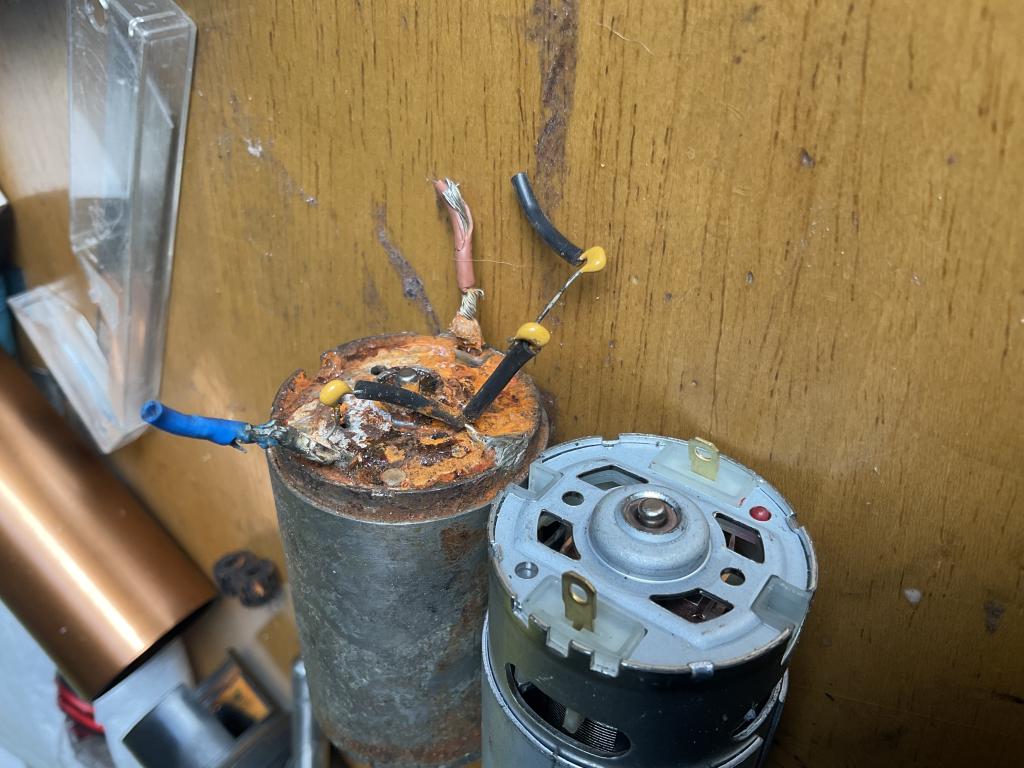

Wat voor elektrische componenten zijn dat? Waarschijnlijk (condensatoren ?) 3 stuks van dezelfde waarde (welke) nog voor dat een foto kon nemen hoe deze gebonden zijn, is er een afgebroken.

Het lijkt dat een condensator verbonden is met de blauwe draad en de behuizing en twee condensatoren in serie vanuit de behuizing naar de bruin draad ..

Wat voor vet wordt er gebruikt voor de tandwielen

Klopt dit?

Condensators, als je 10-100nF neemt werkt het vast wel.

Bij de St1000 en ST 2000 (die heb ik, ik denk dat het bij jouw sterkere drive ook zo zit), zitten de drie (keramische) condensatoren aldus geschakeld:


Ik heb alleen de aansluiting van de condensatoren gekopieerd.
De motoraansluitingen zitten op een zogenaamde H-brugschakeling aangesloten; daardoor kan de motor beide kanten op draaien, al naar gelang de aansturing vanuit de microprocessor.

Ah, 1nF is ook al genoeg dus.

Met als functie ontstoring.

Hartelijk bedankt,

Dat gaat wel lukken
