Onderwerp: Geen plusstroom op SmartShunt

Goedenavond,
Sinds kort heb ik een SmartShunt van Victron aangesloten op de accu.

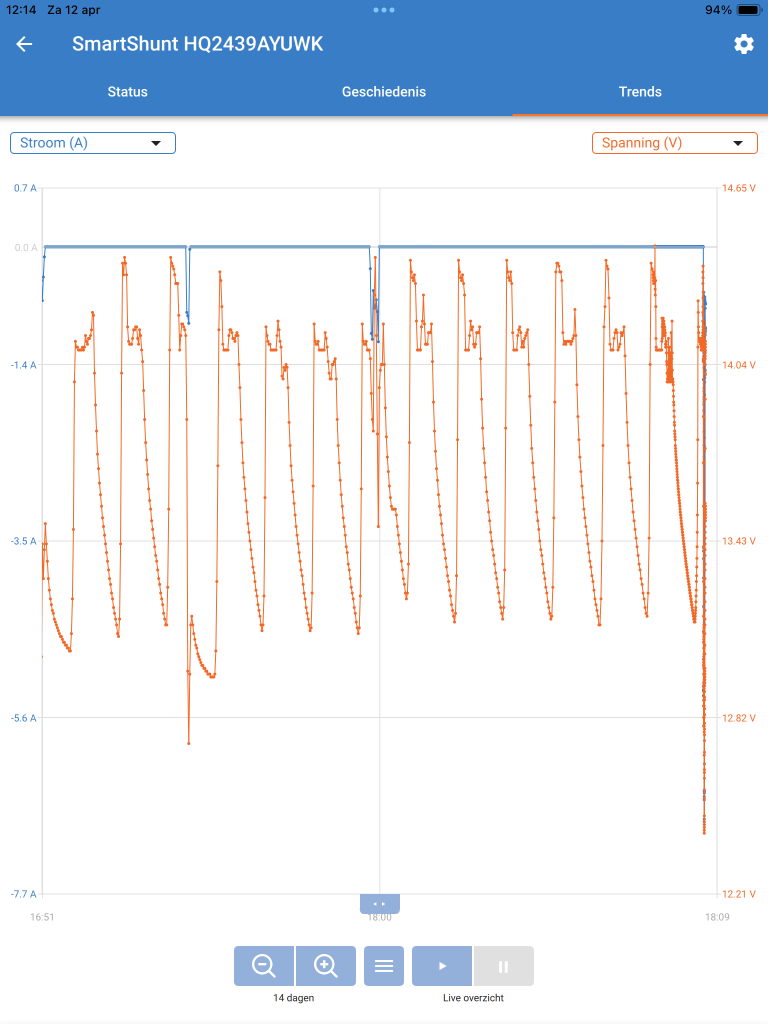

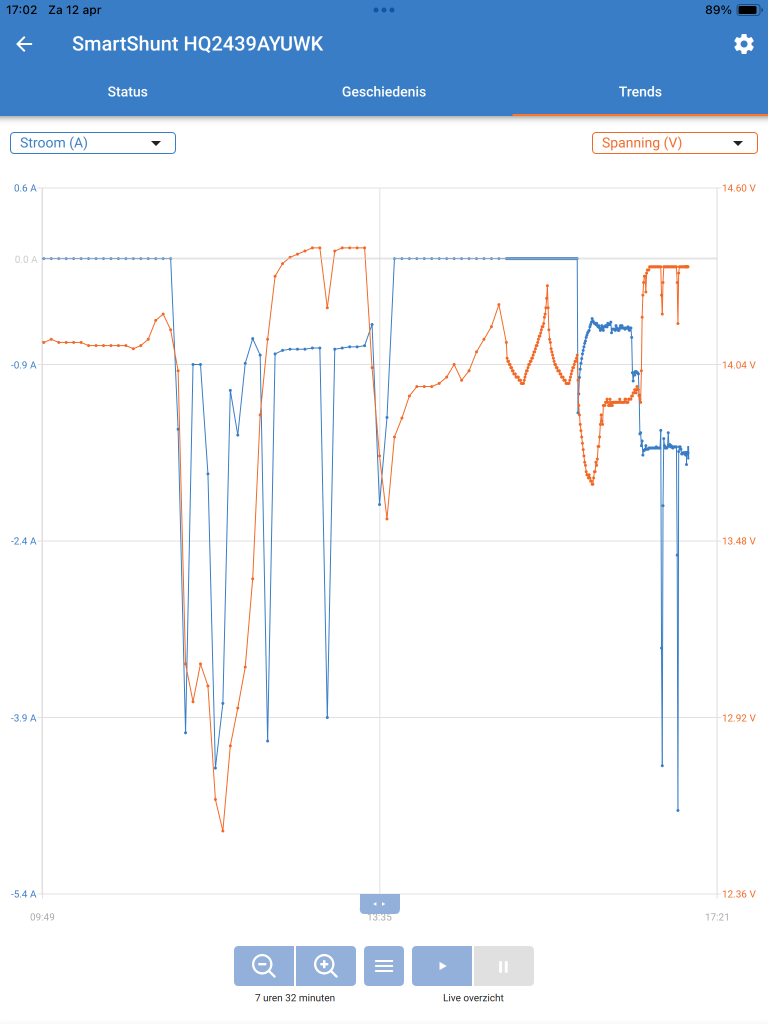

Mooie grafieken van spanning. Ook kan ik precies zien hoeveel stroom de verschillende aangesloten apparaten gebruiken. Alleen laat de grafiek niet zien hoeveel stroom er bijgeladen wordt, terwijl er wel bijgeladen wordt. Hij komt namelijk niet boven de 0A. De accu wordt in de bijgevoegde grafieken bijgeladen met een zonnepaneel en met walstroom. Wat zou het probleem kunnen zijn?
Groet,
Mark

Waar zitten zonnepaneel en lader aangesloten?

Dank voor de snelle reactie.
Maar ik begrijp de vraag niet helemaal. Het gaat er toch om hoe de shunt is aangesloten, die zit in de min van de accu naar de load. Er gaat een dunnere draad naar de plus van de accu. Dus alles wat eruit gaat en binnenkomt gaat over de shunt en zou hij dus moeten registreren. Of zie ik iets over het hoofd?
Groet,
Mark

Zitten de laders op de accu ipv op de shunt?

HenkT schreef :
Dat moet haast wel: de minpool van de accu mag alléén met de shunt verbonden zijn, niet met andere circuits.

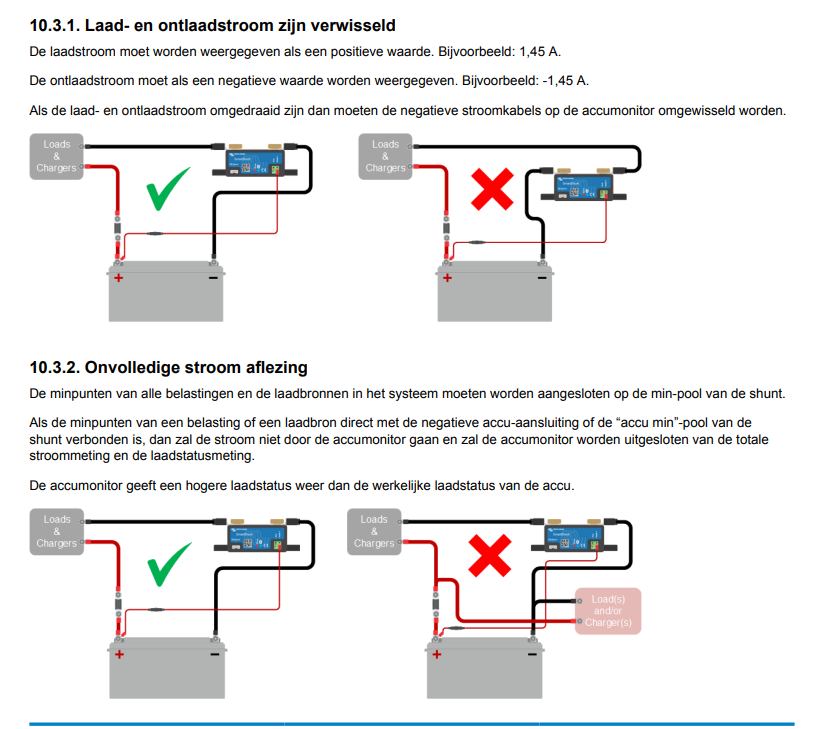

In de handleiding staat heel duidelijk: alle verbruikers en laders moeten met de min aangesloten zijn op de Load-minus van de shunt.
Tussen de Battery-minus en de min van de accu zit slechts een kabel.

Bij jou zit de min van de lader op de accu, of op de battery- minus van de shunt, als je deze verplaatst naar de load-minus van de shunt wordt de laadstroom wel geregistreerd.

Ruikt inderdaad heel sterk naar verkeerd aangesloten laders.

Kan de shunt verkeerdom geplaatst zijn? Dus gebruikerszijde aan de accu?

Dan zou de shunt alleen 'laden' aangeven bij verbruik volgens mij. Lijkt me niet waarschijnlijk gegeven de eerste post.

Grafiekjes zijn overdag. Als er overcapaciteit is tijdens laden (lader+zonnepanelen leveren meer stroom dan werkelijk verbruik), dan heb je dus een negatieve stroom (richting accu dus laden...). Was is de SOC van de accu? En wat is de status van de accu? Wordt deze ook warm?

Heel hartelijk dank voor al jullie antwoorden. Ik kan mij niet voorstellen dat ik hem verkeerd aangesloten heb. Maar ga dit weeekend kijken. En tekening maken van hoe ik het aangesloten heb. Volgende week meer. Wat is SOC?

stromer schreef :
2 seconden zoeken op "accu soc":

"De term "accu soc" staat voor "State of Charge", wat betekent de laadtoestand van een accu. Het geeft het percentage van de huidige energiecapaciteit aan, ten opzichte van de maximale capaciteit van de accu. Een accu met een SoC van 100% is volledig opgeladen, terwijl een SoC van 0% aangeeft dat de accu volledig is ontladen."

foto's maken vaak ook veel duidelijk.

Het schatten van de SOC is dé reden om in zo'n monitor te investeren

Ja, opgelost. Heel slordig. Inderdaad de lader direct op de min ipv de shunt. Veel dank voor jullie antwoorden.
Groet,
Mark

Hoeveel % hij is houd ik natuurlijk bij, wist alleen niet dat dat SoC heet.

SoC is vrijwel de hele tijd 100% en accu wordt niet warm
