Onderwerp: Is Raymarine AIS100 splitter kapot

Wie weet het antwoord? En voordat iemand het suggereert: de manual levert het antwoord niet

Ik ben een boot aan het opknappen met daarin een Raymarine netwerkje, met onder andere een AIS 100 splitter voor marifoon (Ray60), AIS (650), een i50 en een MFD.
Het werkt los allemaal prima, maar via de splitter niet. Antenne is goed, kabels goed, aansluitingen goed. Melding op MFD dat er een antennefout is.

Als ik de splitter aansluit (heeft eigen voeding), licht het groene indicatie lampje (=“ja, ik heb stroom!”) heel even op en gaat meteen weer uit. Ik vermoed dus dat ie kapot is, maar kan dat nergens vinden. De splitter kan niet gedemonteerd worden (“no serviceable parts inside”)

Wie weet het? Of weet hoe ik het ding eventueel kan repareren?

Graag geen adviezen over tweede antenne en zo, dat repareert de splitter niet

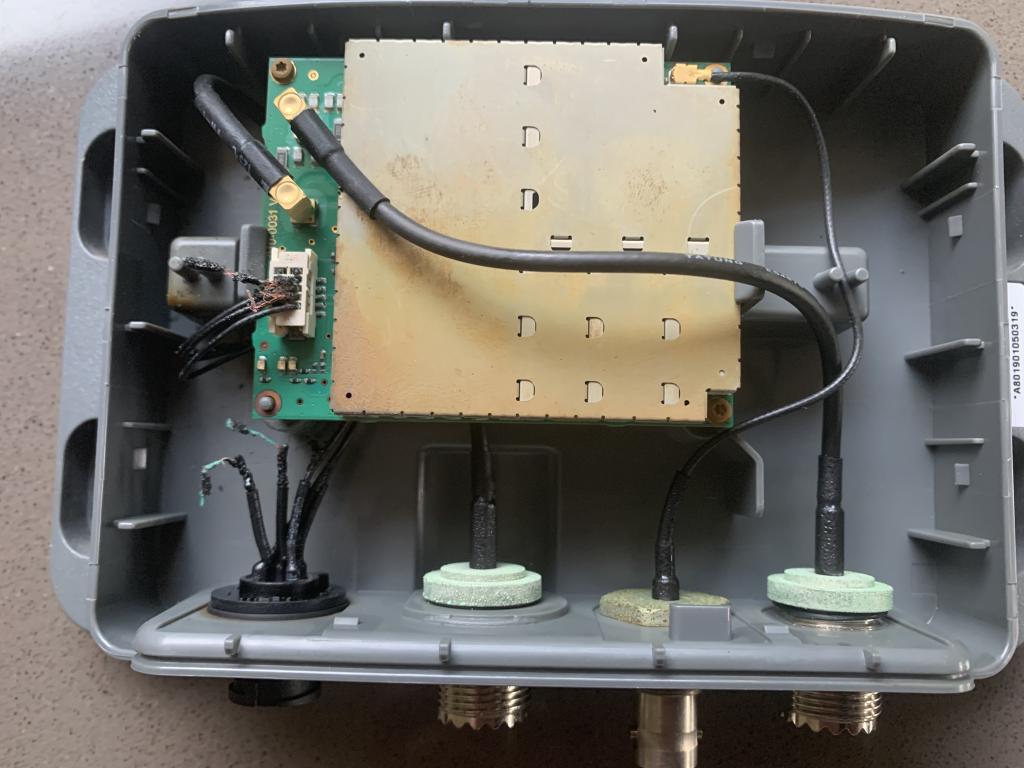

Ik heb m inmiddels uit elkaar gekregen. De oorzaak lijkt me wel duidelijk. Twee verkoolde (?) draadjes (linksonder op foto)
Zó nauwkeurig kan ik niet solderen dus einde oefening. Jammer, duur ding

Die draadjes verkolen natuurlijk niet zomaar. Ik denk zomaar dat het probleem dieper in de printplaat zit en de zekering wat overbemeten is geweest.

Wie weet. Draadjes zijn ook groen uitgeslagen, misschien andere oorzaak nog.
Ik heb de boot van een Duitser: “ Ich war ein ausgebildeter Elektroingenieur”. Maar alles zat met kroonsteentjes en aftakkingen aan elkaar. Of zoals de monteur van de werf zei : “” dat zijn ze allemaal “

Wat ik wel raar vind is dat ondanks deze vergane draadjes het indicator lampje wel eerst even groen oplicht. Die aansluiting linksonder is namelijk de gecombineerde aansluiting voeding met 3 draadjes voor een FM antenne.

Kan ook bliksem inslag zijn geweest.

Cascade schreef :
Daar zat ik ook aan te denken. Is namelijk wel een erg forse schade, over meerdere draden.

Beyond repair.

Of aardstroom van de marifoon via de min van de splitter, gebeurt regelmatig.
Metalen schip, antenne aan alumast, romp is massa en aarde marifoon slecht geweest.

Dank voor de reacties. Het is trouwens een polyester boot.

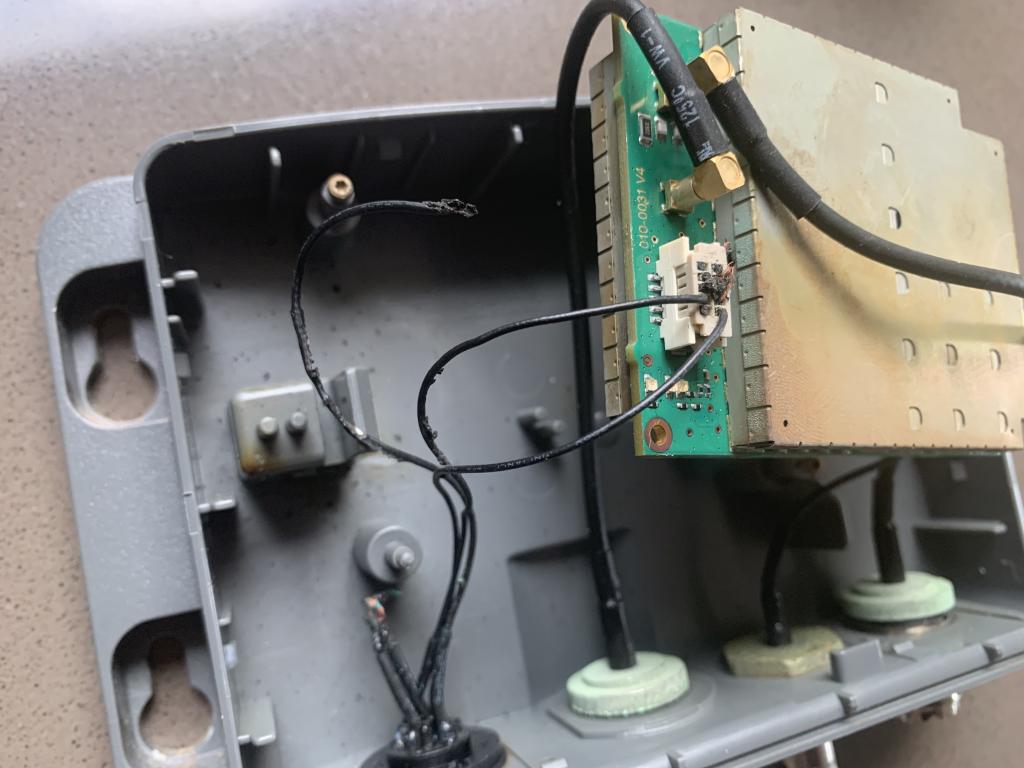

Nieuwe foto na wat gedoseerd destructieve arbeid. Is dit nog reparabel volgens de experts?

Opgelost. Ik heb een andere (tweedehands) gekocht

Beste,
Heb je een tip waar precies nog zo 1 te koop is? Ik heb exact hetzelfde probleem.
Gr Sanne

SanneMelis schreef :
Met geduld via MP. Maar dat hen je al geprobeerd zag ik.
Op eBay staan er 3 te koop, wel vanuit VS. Eentje is acceptabel geprijsd (149,=)

Ja, ben inderdaad al even bezig op marktplaats. Ik ga volhouden. Bedankt voor de tips.
