Onderwerp: Raymarine ST6002 Scherm doet gek

Sinds vorige week doet mijn Raymarine ST6002 scherm raar. Hiervoor nog nooit problemen gehad. Het was die dag gloeiend heet maar of dat er iets mee te maken heeft weet ik niet. Aan het scherm is niets te zien. De segmenten doen het op zich wel maar de aansturing klopt niet.

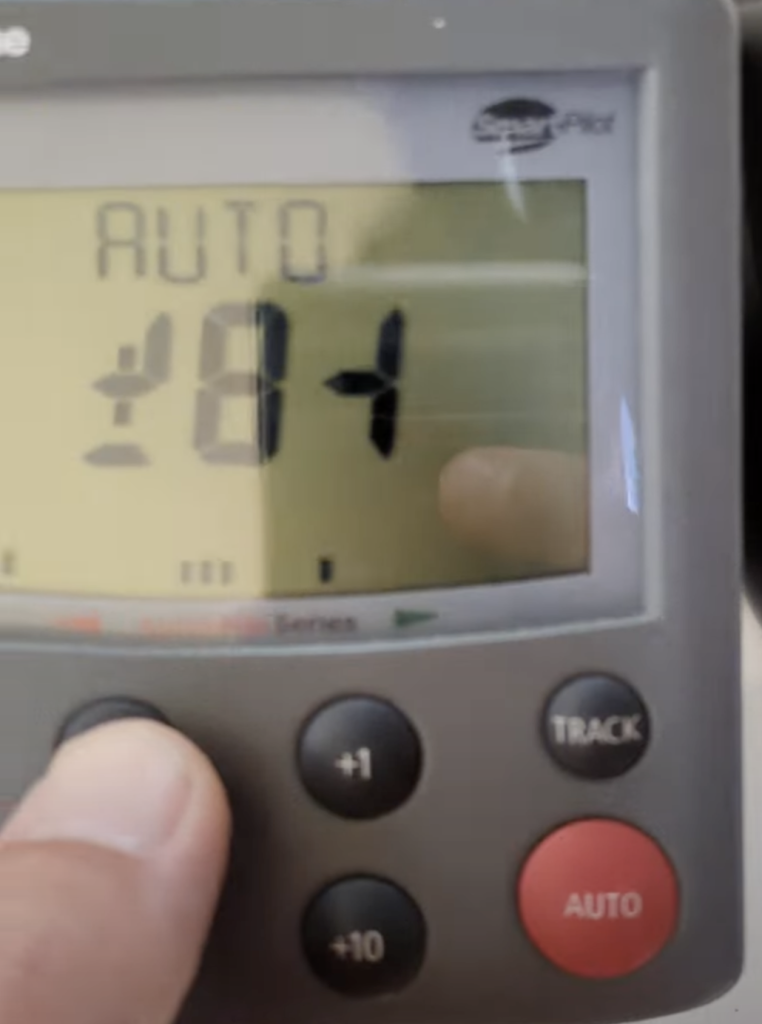

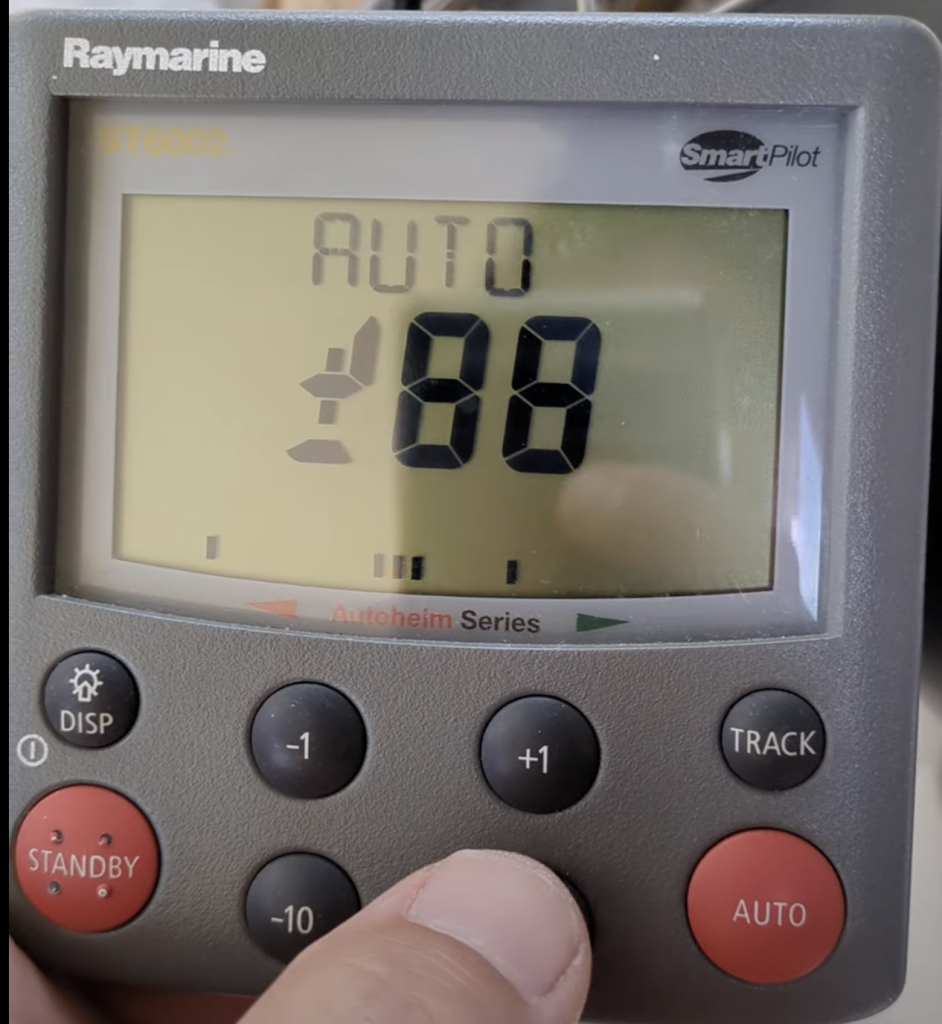

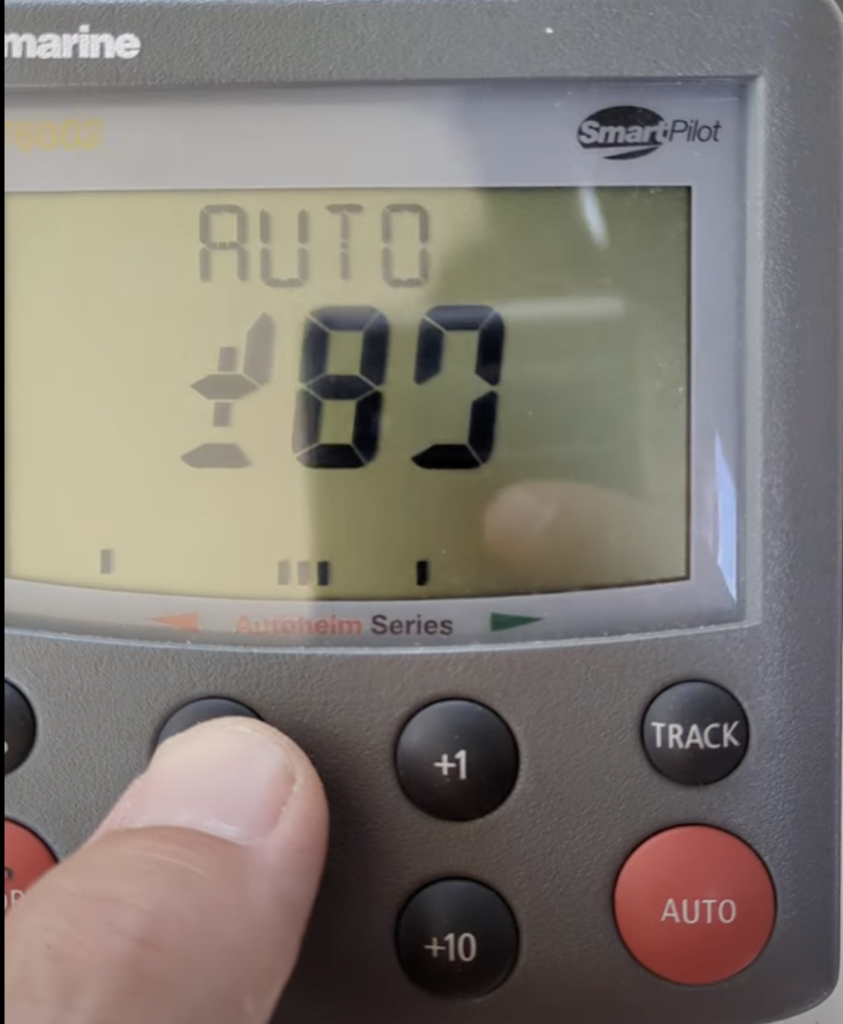

Ik heb een filmpje gemaakt en daaruit wat screenshots gehaald. Ik hoop dat het probleem duidelijk wordt op deze manier. Heeft iemand dit eerder gezien? En wat zou ik er aan kunnen doen?

Hierbij nog de link naar het filmpje

photos.app.goo.gl/EbEcPLB2pNriUzwe6

Volgens mij geeft een ST6002 enkel de SeaTalk waardes die hij van het netwerk haalt door. Het zou kunnen dat een waarde die doorkomt een onverwachte afwijking heeft en hierdoor een rare waarde op het scherm geeft. Poging 1 zou ik alle contacten eens goed schoon maken.

De seatalk connectoren zitten met een steek verbinding aan de binnenkant aan de pcb. Die zouden ook vuil kunnen zijn en slecht contact kunnen maken. Ik heb met enkel schoonmaken en contactspray een ST60 Multi tot leven gewekt. Wellicht lukt het met dit scherm ook zo eenvoudig.

procentje20 schreef :
Ik heb de contacten aan de achterkant waar de Seatalk stekker in gaat schoongemaakt. Dat heeft niet geholpen. Heb jij de unit opengeschroefd en daar ook schoongemaakt? Of begrijp ik dat verkeerd?

Ik heb gisteren de unit nog met een korte kabel rechtstreeks vanaf de SmartPilot op de printplaat van de unit aangesloten. Helaas hetzelfde probleem.

Iemand nog sugesties?

aarddraad naar de computer opnieuw aansluiten. liefst direct op de accu en met een 4 mm2. ook al meet je met een multimeter dat ie goed is, dan nog kan opnieuw aansluiten helpen.

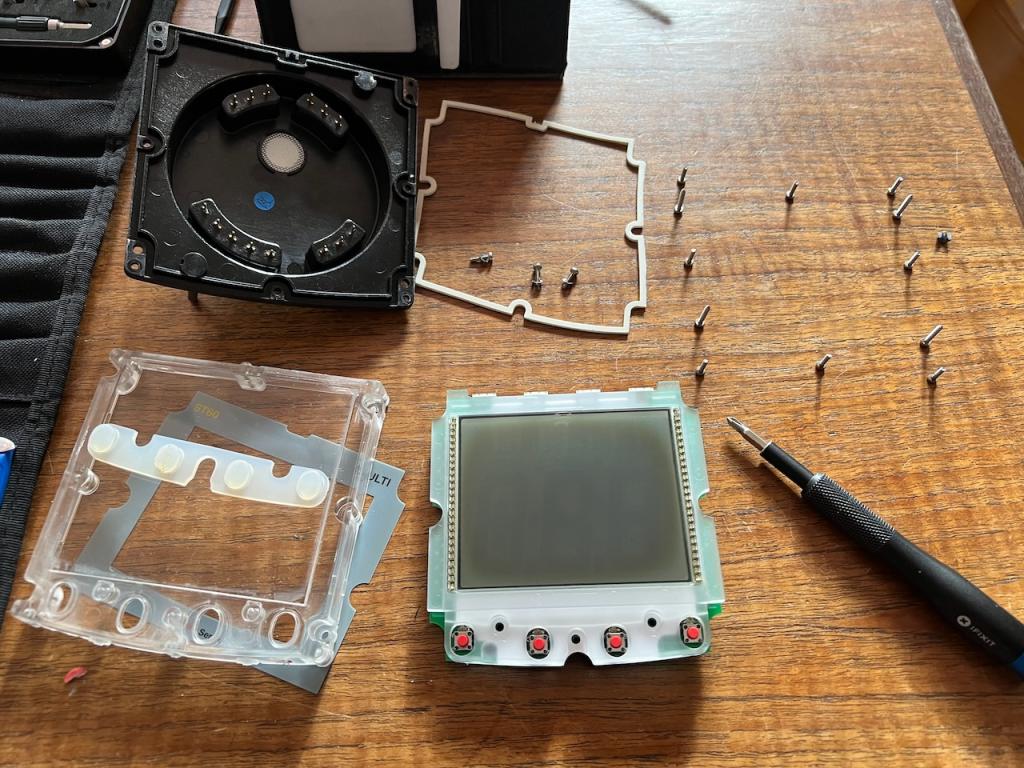

Oud topic, maar ik reageer toch nog even zodat het vindbaar is voor de toekomstige zoeker. Ik heb een niet werkende ST60 multi open gemaakt omdat hij niet goed werkte. Intern maken de pin verbindingen die je aan de buiten kant ziet opnieuw verbinding met de print plaat. Daar kan ook vuil en troep tussen. Deze oude foto vind ik in mijn album:

Ik denk dat het gaat over de aansluiting van de LCD op het boardje. en evt is de display gaar door de hitte..

Ik kom net dit tegen op FB. Raymarine ST display vervangsetjes:
FB displayvervanging Raymarine ST

Dit heeft niks met seatalk te maken. Openschroeven, lcd connectors eventueel schoonmaken met wattenstaafje alcohol en foto's delen.



Gepost met de officiële Zeilersforum-app

ST is de serie aanduiding zonder de nummers; zie topic.

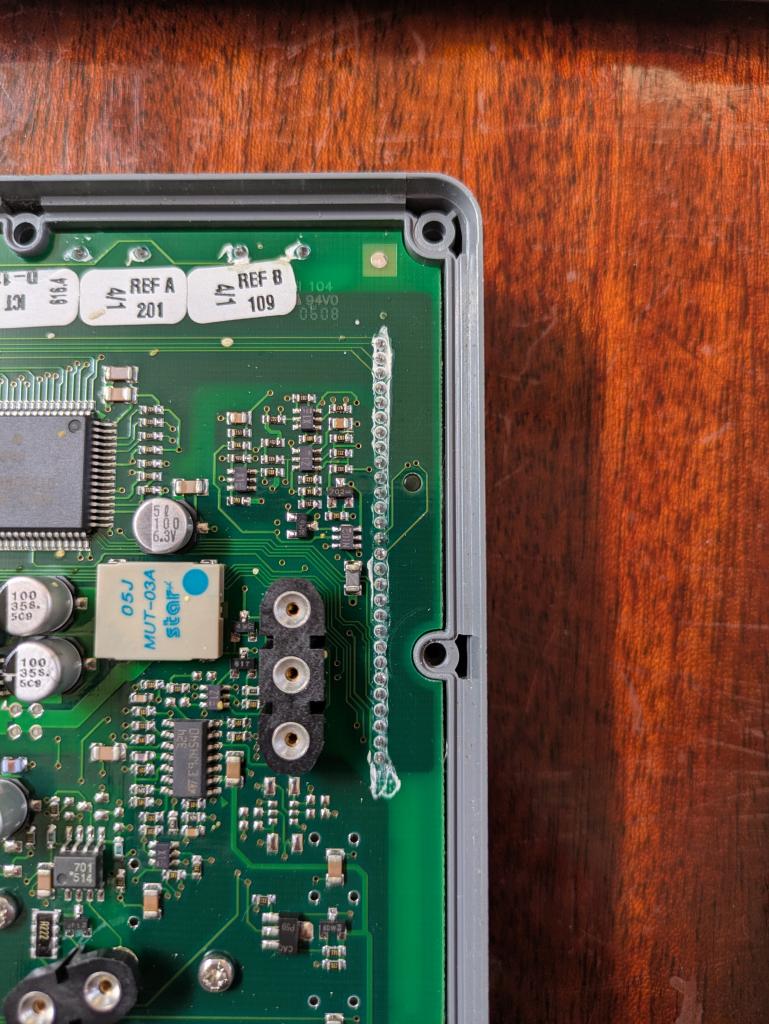

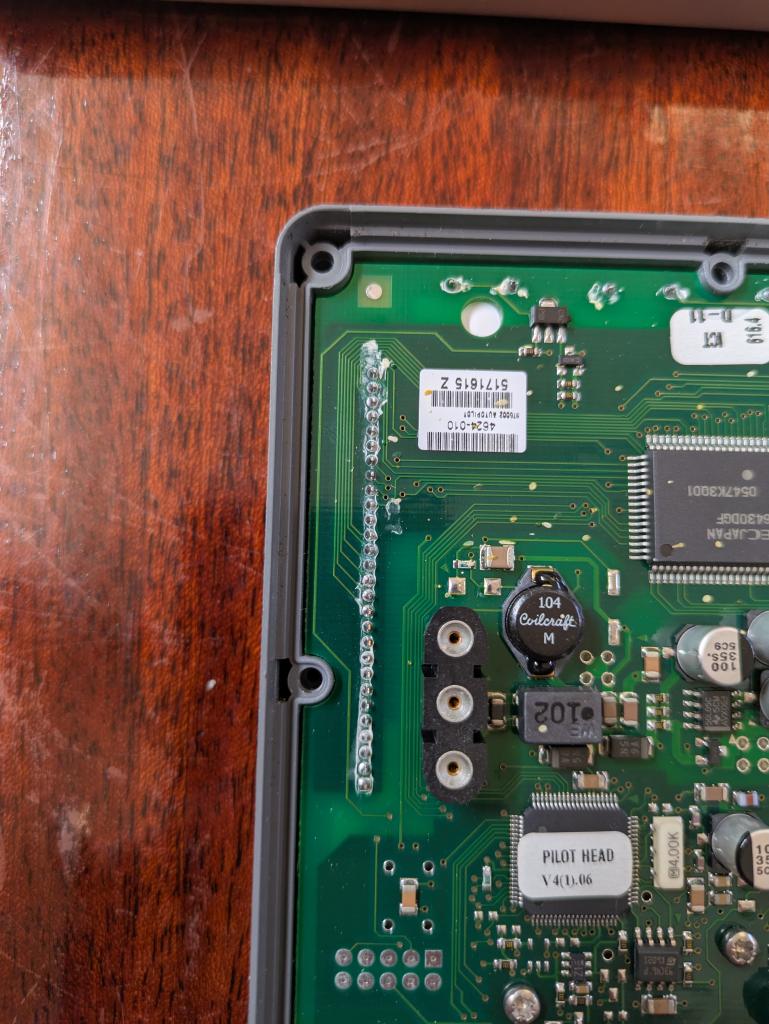

Dit zijn foto's van de verbinding van het LCD scherm.
Er zit wat witte pasta op maar dat lijkt me niet echt een probleem.

Weet iemand hoe ik de print uit de behuizing kan halen?

Losdraaien van die schroefjes had je al geprobeerd ?

Die witte pasta lijkt me een of andere vorm van oxide en is verdachte nummer 1. Ik zou het afborstelen met een droge tandenborstel, met een wattenstaafje gedoopt in alcohol verder schoonmaken, vervolgens weer borstelen om de wattendraden weg te halen. Maar we weten dan nog niet hoe het er aan de andere kant uitziet.
