Onderwerp: VDO Logic Depth reparatie

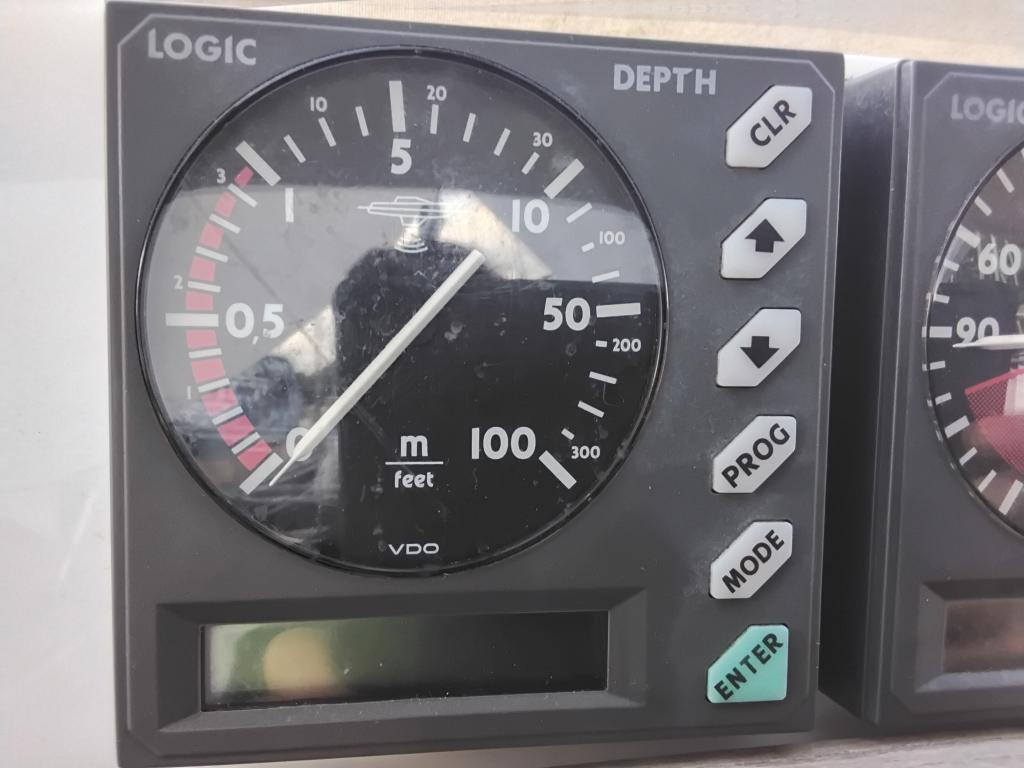

Op mijn vorige jaar aangeschafte bootje zit een VDO Kienzle Logic Depth dieptemeter. Zie bijgaande foto.
De meter vertoont veel storing. Ongeveer 50% van de tijd geeft hij een foute dieptemeting aan.
Ik heb de aansluit contacten vervangen in de hoop dat het defect het gevolg van slecht contact was. Maar defect blijft.


Heeft iemand hier ervaring mee?
Kan zelf ook wel wat doen maar bang iets te slopen. Dus tips van iemand met kennis van zaken zijn zeer welkom.

Is er wellicht een partij die dit soort oudere apparatuur repareert?

Zou je niet overwegen om een nieuwe moderne dieptemeter te kopen en te monteren? De eenvoudigste kost bij Kniest €149.
Reparatie kost vast evenveel of zelfs meer.

Marces schreef :
De klok op de foto is één ding. Maar er is ook nog een sensor ergens in de boot, die het signaal levert dat de klok weergeeft. Ga eens kijken op de plek waar de sensor zit en zie of alles daar nog in orde is.

Ik heb zelf een dergelijke dieptemeter gehad. Fijn ding met een duidelijke en praktische aflezing.
Gaf op zeker moment ook problemen met de sensor. Was geen sensor die door de huid heen ging, maar eentje die bedoeld was om door het polyester heen te meten. Moet daarvoor wel via een medium (epoxyhars of zelfs een oliebad) contact maken met de huid, zonder lucht ertussen. Daar zat in mijn geval het probleem.

Adviezen als weggooien en nieuwe kopen zijn aan mij niet zo besteed.

Inmiddels wel via Marktplaats een ander gebruikt klokje gekocht. Oorzaak bleek in binnenwerk klokje te zitten want met gekochte identieke klokje en zelfde transponder werkt het allemaal weer perfect.

Aangezien ik niet zo ben van nieuw kopen als oude nog gerepareerd kan worden wil ook oude meter weer repareren. Daar zitten de (waarschijnlijk) gesoldeerde contacten en die wil ik nakijken.

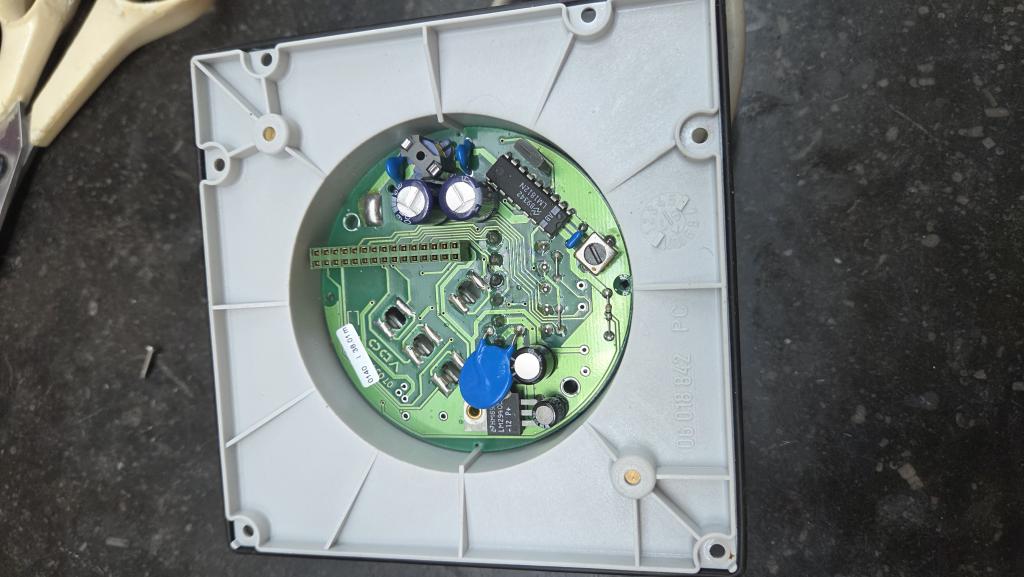

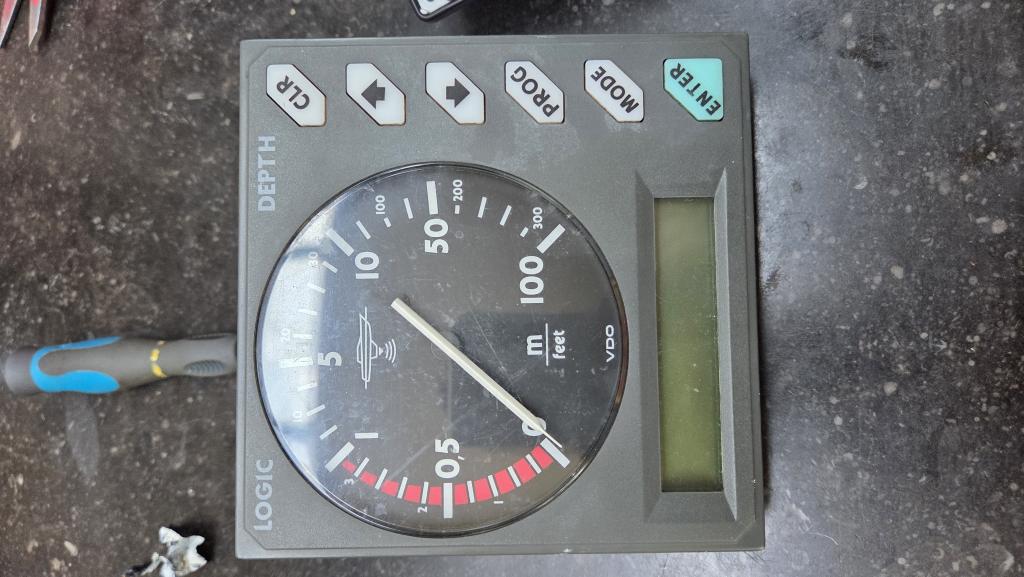

Echter krijg ik de achterste printplaat niet van het dekseltje. Ben bang die te slopen. Iemand ervaring met demontage van deze units? Zie foto's.

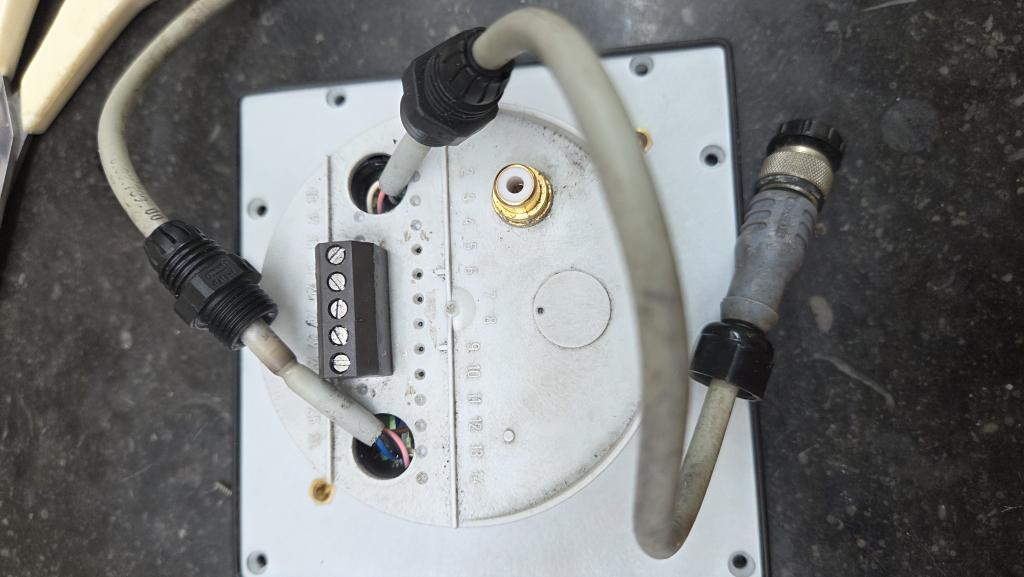

Zo te zien aan de foto's moet je de aansluitstrip (die met 5 schroefjes aan de achterkant) lossolderen, en de goudkleurige coax aansluiting moet eraf.

En wat verwacht je nu van het forum over 35-40 jaar oude electronica?

Het waren wel fijne meters met soort logaritmische schaal.

Nu een moderne data transducer, meer dan tevreden.
