Onderwerp: Waar plaats je de hoofdschakelaar?

Waar plaats je de hoofdschakelaar? 01 aug 2025 05:26 #1640457

  • Mischief
  • Mischief's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1788
Ahoy ZF-genoten.

Ik ben bezig om de elektrische installatie voor mijn nieuwe trailer-sailertje op te bouwen, en loop nu tegen iets vreemds aan.

Op de accu heb ik op de - pool een shunt om de status te kunnen meten. Achter de shunt zit de hoofdschakelaar die naar "het systeem" gaat. Hierin zitten Instrumenten, een lampje en wat stekkers voor USB etc., en de MPPT (laadregelaar voor zonnepanelen).

Op de + pool zit alleen de pool. Waar zich alle rode draden in verzamelen. Tussen + en shunt zit alleen nog een klein rood draadje dat de electronica van de shunt voedt. volgens spel's van de accumonitor.

Als ik nu alleen de rode draad aansluit op de + van de accu gaat alles werken; de - vanuit het systeem is nog niet via de hoofdschakelaar aangesloten.

Ook als ik de hoofdschakelaar er tussen zet, blijft de boel het gewoon doen. De accumonitor geeft echter een hoger verbruik aan dan je qua systeemonderdelen mag vervangen. Ik ben dus bang dat er een vals circuitje is ontstaan via het kleine rode draadje en de shunt.

Moet ik de hoofdschakelaar op een andere plek monteren?
Cygnet 20,
Piraat, Vaurien, Schakel, Windglider, Etap 22i, Roxane, Winner 1010, Cygnet 20, Lamoille, Vajda, RED & Lightboardcorp SUP.
....Ligplaats Sint Annaland
Laatst bewerkt: 01 aug 2025 14:16 door Mischief.
Alleen ingelogde leden kunnen reageren.

Waar plaats je de hoofdschakelaar? 01 aug 2025 05:38 #1640459

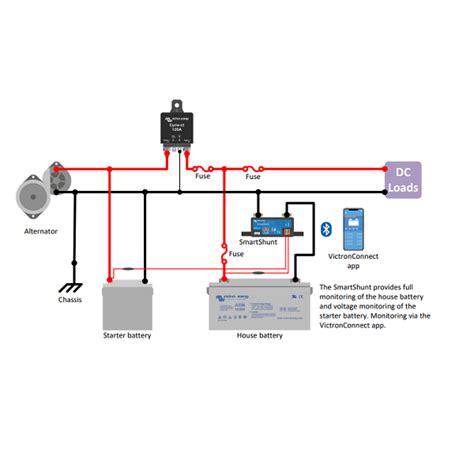

Als het zit zoals op het schema, zou het voor de meting niet moeten uitmaken waar je hoofdschakelaar zit tussen shunt (in de min) en pluspool. (Met 1 accu in gebruik, is de tekening nog simpeler, startaccu met bekabeling en cytrix wegdenken.)
De shunt zelf schijnt minder dan 1 milliampere te verbruiken. Die rode draadjes zijn verder voor de metingen die de shunt doet.

Rob
Albin 82 MS te Benedensas (wsv Volkerak)
Laatst bewerkt: 01 aug 2025 05:40 door RobertWalter1.
Alleen ingelogde leden kunnen reageren.

Waar plaats je de hoofdschakelaar? 01 aug 2025 05:56 #1640462

Teken eens uit hoe het zit, waarschijnlijk zie je dan ook zelf al ineens waar de extra massaverbinding zit.
Zoals je beschrijft klinkt het goed, maar blijkbaar is de praktijk anders.
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Alleen ingelogde leden kunnen reageren.

Waar plaats je de hoofdschakelaar? 01 aug 2025 07:10 #1640492

  • sy helios
  • sy helios's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14603
komt het door je PV panelen?
Helios is de zonnegod, Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan.
Alleen ingelogde leden kunnen reageren.

Waar plaats je de hoofdschakelaar? 02 aug 2025 08:40 #1640799

  • Mischief
  • Mischief's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1788

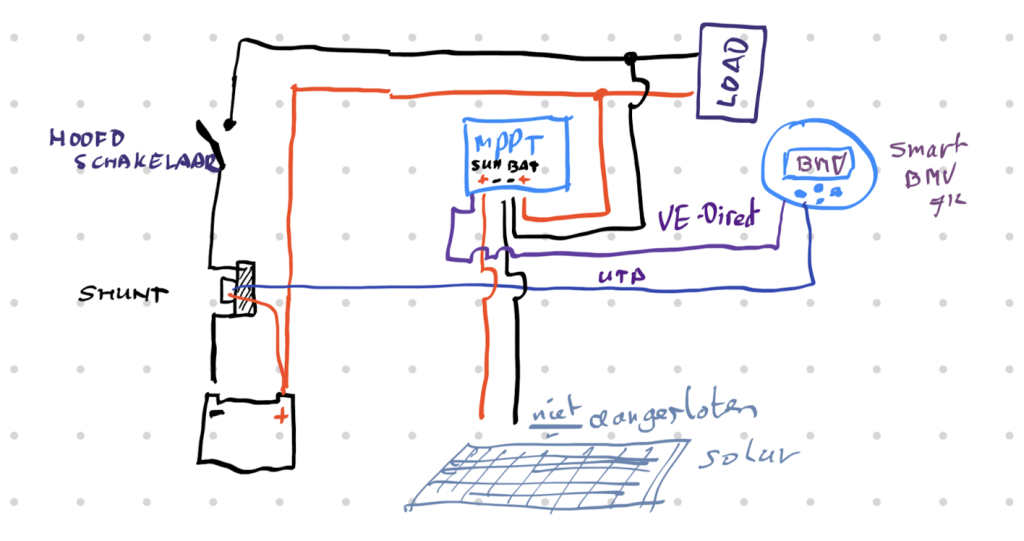

Hierbij het schema:

De panelen zijn nog niet aangesloten.



Het lijkt er op dat alles functioneert als ik alleen de UTP kabel gebruik, maar dat er via de VE.Direct kabel tussen de MPPT en de BMV-712 monitor, een extra circuitje ontstaat, dat verwarring geeft.
Als je die er uit trekt blijft het instrumentenpaneel zonder stroom maar de BMV-712 wel stand-by staan.

Ik wilde die VE.Direct kabel ook gebruiken om de MPPT ook te monitoren. Maar is dat wellicht overbodig?

Dank voor het meedenken!

Groet, Cees
Cygnet 20,
Piraat, Vaurien, Schakel, Windglider, Etap 22i, Roxane, Winner 1010, Cygnet 20, Lamoille, Vajda, RED & Lightboardcorp SUP.
....Ligplaats Sint Annaland
Alleen ingelogde leden kunnen reageren.

Waar plaats je de hoofdschakelaar? 02 aug 2025 09:17 #1640808

  • PvO
  • PvO's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5594
ik zou de MPPT iig voor de hoofschakelaar aansluiten, dus tussen hoofdschakelaar en shunt.
Als de MPPT ook een smart uitvoering is, kan je een Bluetooth VE netwerk opzetten.
De MPPT gebruikt dan de gemeten spanning van de BMV, zo wordt de spanningsval over de kabels tijdens het laden gecompenseerd.

Het met een VE direct kabel verbinden van de MPPT en BMV heb ik geen ervaring.
Iedereen heeft dezelfde wind, maar niet dezelfde zeilen
Alleen ingelogde leden kunnen reageren.

Waar plaats je de hoofdschakelaar? 02 aug 2025 09:19 #1640809

De UTP heeft een massa, de VE-direct ook, en die zit weer aan de MPPT, daarmee bypass je de hoofdschakelaar in de massa.
Haal maar eens een van die twee kabeltjes los....
Daarom plaats ik ook nooit de hoofdschakelaar in de massa, maar wel in de plus.
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Laatst bewerkt: 02 aug 2025 09:21 door It Paradyske.
Alleen ingelogde leden kunnen reageren.

Waar plaats je de hoofdschakelaar? 02 aug 2025 16:37 #1640908

Oh ja, dat betekent dus ook dat als er een beetje zware load aan hangt, de kabel van de shunt naar Smart BMV of de VE-directkabel gaan roken!
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Alleen ingelogde leden kunnen reageren.

Waar plaats je de hoofdschakelaar? 02 aug 2025 16:41 #1640912

  • Mischief
  • Mischief's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1788
Dank voor deze observatie Hans / It Paradyske, dus ik kan de hoofdschakelaar in deze situatie beter in de rode (+) kant zetten? naar kan dat voor of achter het dunne rode draadje naar de shunt.
Of ontstaan er dan nog steeds problemen als ik zowel URP als V.Direct aan ga sluiten?
Cygnet 20,
Piraat, Vaurien, Schakel, Windglider, Etap 22i, Roxane, Winner 1010, Cygnet 20, Lamoille, Vajda, RED & Lightboardcorp SUP.
....Ligplaats Sint Annaland
Laatst bewerkt: 02 aug 2025 16:41 door Mischief.
Alleen ingelogde leden kunnen reageren.

Waar plaats je de hoofdschakelaar? 02 aug 2025 16:49 #1640918

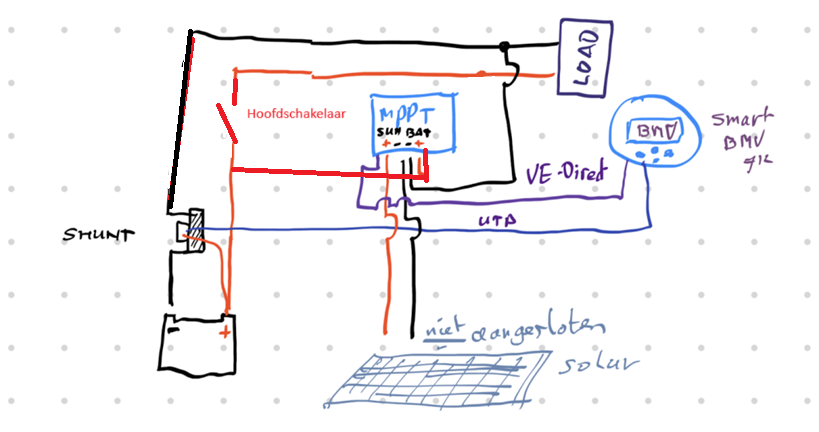

Ik zou voor onderstaande situatie kiezen:



De shunt/BMV moeten altijd aan de plus hangen, anders vergeet ie namelijk de SOC/ladingstoestand van de accu.
De MPPT wil je ook direct op de accu: als je weg bent van de boot gaat de hoofdschakelaar uit, maar de accu moet wel vol blijven/gevuld worden.
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Alleen ingelogde leden kunnen reageren.

Waar plaats je de hoofdschakelaar? 02 aug 2025 17:06 #1640921

  • Mischief
  • Mischief's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1788
It Paradyske schreef :
Ik zou voor onderstaande situatie kiezen:



De shunt/BMV moeten altijd aan de plus hangen, anders vergeet ie namelijk de SOC/ladingstoestand van de accu.
De MPPT wil je ook direct op de accu: als je weg bent van de boot gaat de hoofdschakelaar uit, maar de accu moet wel vol blijven/gevuld worden.

Top! ga ik het zo aanpassen! veel dank!
Cygnet 20,
Piraat, Vaurien, Schakel, Windglider, Etap 22i, Roxane, Winner 1010, Cygnet 20, Lamoille, Vajda, RED & Lightboardcorp SUP.
....Ligplaats Sint Annaland
Alleen ingelogde leden kunnen reageren.

Waar plaats je de hoofdschakelaar? 03 aug 2025 18:09 #1641128

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31598
It Paradyske schreef :
De shunt/BMV moeten altijd aan de plus hangen, anders vergeet ie namelijk de SOC/ladingstoestand van de accu.
De MPPT wil je ook direct op de accu: als je weg bent van de boot gaat de hoofdschakelaar uit, maar de accu moet wel vol blijven/gevuld worden.

Pcies
Geef ze een eigen passende zekering en klaar.

Gepost met de officiƫle Zeilersforum-app
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

Waar plaats je de hoofdschakelaar? 05 aug 2025 11:29 #1641441

Inderdaad nog even wat zekeringetjes er tussen.
De shunt heeft er dacht ik al een in line, en de MPPT geef je een zekering daar waar ie op de accu aankoppelt.
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Alleen ingelogde leden kunnen reageren.

Waar plaats je de hoofdschakelaar? 05 aug 2025 11:36 #1641442

  • Rinus
  • Rinus's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2722
terzijde: vergeet niet dat de mppt een klein verbruik heeft als er geen zonnepaneel aan hangt.
Alleen ingelogde leden kunnen reageren.

Waar plaats je de hoofdschakelaar? 05 aug 2025 14:35 #1641473

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31598
It Paradyske schreef :
Inderdaad nog even wat zekeringetjes er tussen.
De shunt heeft er dacht ik al een in line, en de MPPT geef je een zekering daar waar ie op de accu aankoppelt.

Ecaxt.
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

Waar plaats je de hoofdschakelaar? 05 aug 2025 14:44 #1641477

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31598
Rinus schreef :
terzijde: vergeet niet dat de mppt een klein verbruik heeft als er geen zonnepaneel aan hangt.

Ja, en?
20 mA

Met 270AH LFP duurt het 13500 uur voordat die leeg is, dat zijn 562 dagen. Dan is het vast alweer zomer geweest, toch?
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.
