Onderwerp: Wie weet wat dit is, aangesloten op RM E85001

Ik ben mijn nieuwe boot aan het doornemen en daar kom ik een paar vreemde zaken tegen. Eerst wil ik graag weten waar ik naar kijk.

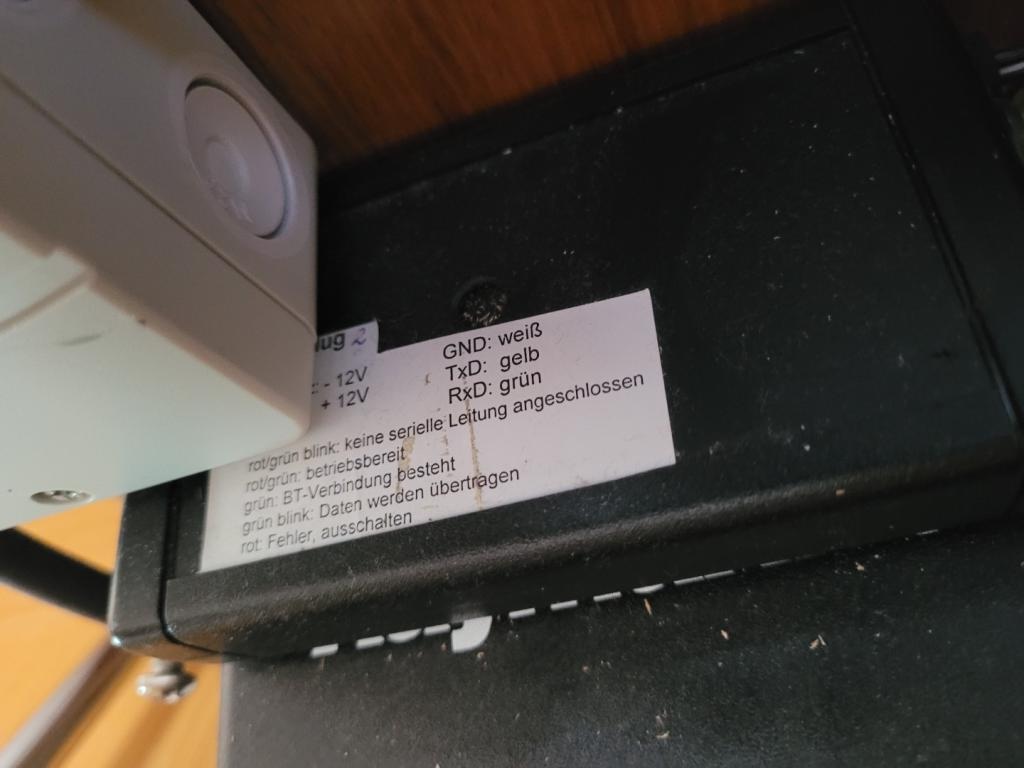

Het onderdeel waar je de foto's van ziet zit op de marifoon geplakt(achter het bord) maar is daar niet mee verbonden. Hij zit met twee kabels naar de Raymarine E85001. Ik weet dat dat een SeaTalk naar NMEA0183 (en vice versa) converter is. Deze heeft ook een seriele aansluiting. Kan het apparaatje een serieel naar USB aansluiting zijn? Zo ja, met welk programma kan ik deze benaderen en hoe stel ik de com port in?
En kan BT bluetooth beteken?
Met zoeken op afbeelding kwam ik iig niet verder
Ik hoor het graag

Voordat iedereen zijn beeldscherm gaat omdraaien....

Rx en Tx zijn typisch nmea0183.

Lijkt me een nmea naar bluetoorh converter.
En niet zo nuttig.

OK,

Hij heeft dus ook een USB aansluiting. Maar zonder de juiste app kan ik er niet veel mee.

Gepost met de officiële Zeilersforum-app

Heeft VHF gps ingebouwd? Dan zou je via by wellicht positie data op je tablet kunnen krijgen.. maar zou deze dan eerder aan je plotter koppelen..

Nee, de marifoon heeft geen GPS. Wel een Stng aansluiting. Die aansluiting wil ik wel.

Gepost met de officiële Zeilersforum-app

Geen idee of het er mee te maken heeft. Maar toen ik mijn ES75 wilde updaten kwam er ook een Seatalk to Stng bridge in beeld, en ook daar kon ik de software van bijwerken.

Dit apparaat heb ik nog niet gevonden.

Het apparaat op de foto's, waar deze vraag over gaat, heeft geen Stng plug.

Gepost met de officiële Zeilersforum-app

Ik zou dat kastje eens aanzetten (onder stroom zetten) en dan met je smartphone of tablet bluetooth scannen. Misschien kan je dan een naam van het apparaat zien.
Ben je in ieder geval stap verder.

Andere stap kan zijn om die USB aansluiting in een windows laptop te prikken en onder apparaatbeheer kijken of er een compoort met naam wordt aangemaakt.

A

Bij bluetooth verscheen iets als 'Pico2' Ik vermoed een eigenbouw op basis van een RaspBerry Pi Pico2, die bluetooth heeft (maar geen wifi)

Geen idee met welke app je de data uitleest, maar het is een zoektochtje waard. De Pico2 kan nog worden uitgerust worden met een WiFi module: www.tomshardware.com/raspberry...nsion-board-required

Maar dat is wel knutselen.

Ik denk dat ie er tussenuit gaat en plaatsmaakt voor een wifi bridge of (als het budget het toelaat) een miniplex

Die pico2 is misschien de buurboot?

Bluetooth is in principe gewoon een serieele verbinding maar dan draadloos. Netzoals wifi een netwerkverbinding is zonder draadje.
Als je een laptop met bv OpenCPN hebt kan je waarschijnlijk gewoon draadloos je nmea data gebruiken. Op een tablet/telefoon zou dan ook moeten kunnen.

Baasklusje schreef :
Dat is eenvoudig uit te vinden door het kastje spanningsloos te maken en/of uit te zetten.
Verdwijnt "Pico 2" uit de bluetooth scan, dan weet je zeker dat Bert's apparaat het is.

@Bert, heb je al een windows laptop aan die usb-aansluiting gehangen? In "apparaatbeheer" onder
"compoorten" zou je dan ook nog iets kunnen ontdekken.

A

ChatGPT zegt:

Wat dit is

Dit lijkt een Bluetooth-naar-serieel (RS232) interface of een seriële communicatie-converter.
Met andere woorden: een apparaatje dat via Bluetooth communiceert met een ander systeem (bijvoorbeeld een meetinstrument, voertuigmodule of industriële controller) en de data via seriële poorten (Tx/Rx/GND) doorgeeft.
