Onderwerp: Welke electronica blijft wel heel?

Wadloper schreef : lifespan staat in iedere datasheet. Meestal bij 105C.
Let op: bij iedere 10 graden lager verdubbelt het aantal uren.
Dan kan je zo op 100.000 tot 300.000 uren komen. nb: Dit bij de bekende aluminium elco's van bijv 1000uF.
De kleinere waardes worden tegenwoordig uit gevoerd als keramische types. Die gaan honderden jaren mee.
Veel ontwerpen hebben geen 1000uF, vanwege DC/DC converters. AP's met motor aansturingen kunnen ze nog wel hebben.

Maar dan moet je natuurlijk wel goed in designen.
De door Brambo genoemde "omhooggekomen deksels", komen door overspanning of te hoge stroom. Dat is een designfout als dat optreedt. (Of door vocht etc).

Zeilprutser schreef :
Als ik bij defensie werkte zou ik het fijn vinden dat mijn leveranciers stil hielden wat voor apparatuur ik op de schepen monteerde. Beroepsdeformatie, wellicht.

Prutske schreef :
Dat geld alleen voor de zaken die geheim zijn en daar heb ik het niet over. Deze foto is door defensie beschikbaar gesteld.

Wadloper schreef :
Ja, dat laatste is het geval vaak. Elektrolytysche condensatoren kunnen uitdrogen en scheuren.

Hogerwaller schreef :
Tot 10 jaar terug zeer zeker wel.

"recappen" is vpoor sommige een populaire bezigheid met succes.

wadloper had het over hebben, niet over hadden.


Ik kan niet inschatten hoe het 10 jaar geleden was. Vast en zeker waren er toen ook al duurdere versies die minder snel uitdrogen.
Duurder ook. En dat is een keuze die de kostprijs ten nadele beïnvloedt voor de producent.

Hoe dan ook , tegenwoordig hoeft een elco de levensduur niet meer te verkorten, naar mijn mening.

Ik herinner me dat we (beroepsmatig) voor gemaal-computers welke de kans liepen om met vocht of met H2S-gas in contact te komen, de printplaten preventief lieten coaten. (is wel 30 jaar geleden).
Was wel duur maar op dat gebied nooit problemen gehad met de gecoatte printplaten.
Niet gecoate printplaten wel. Ik weet niet of dat (nog steeds) een optie is.

Zeilprutser schreef :
Dat geld alleen voor de zaken die geheim zijn en daar heb ik het niet over. Deze foto is door defensie beschikbaar gesteld.[/quote]
Prima reclame voor je product Zeilprutser!

Zeker, ik vind dat best indrukwekkend! Als die het vertrouwen... dan moeten wij als zeilprutsers dat ook kunnen....

Reed schreef :
www.bitsandparts.nl/Printplaat...QFYjeMjXjZwPaTbcX6aM

Goed idee, had ik moeten doen bij mijn windsensor... nu te laat...

Je kunt een electrolytische consensator in je 12 V ontwerp kiezen met 15 V rating, maar ook een met 25 V rating. Die zijn wel duurder… Zelfde geldt voor halfgeleiders: deze kun je ook dichterbij of verder vandaan je maximaalcondities selecteren. Ook met kostenaspect

toen ik begon in de hardcore electronica ontwikkeling; altijd minimaal double rating

Waarom doet de fabrikant dit niet ? Het boardje in een electrisch fiets heeft deze bescherming wel.

Ik heb een paar radarscanners van binnen gezien. Gewoon normale printplaat zonder enige bescherming en dat voor in de mast in vochtige omstandigheden.

Watersportspul.

Een nadeel is wel dat je lastig componenten kunt vervangen als er een beschermlaag is aangebracht,

sy helios schreef :
Voor een particulier zijn dit de kosten niet. Voor massaproductie telt elke 10 ct!

Hoewel de 10000 uF (audioversterkers) elco’s voor de Pi filterbanken in de voedingen wel heel rap heel kostbaar werden, naarmate voltage ratings verder dan “nodig” omhoog gaan. Dat kon tot 30% van de totale materiaalkosten oplopen herinner ik mij.

Terzijde:
Het gaat niet alleen om de spanning, voor de volledigheid. Hogere spanning is ook niet meteen beter. Juist niet.
Ook de esr speelt een rol. die bepaalt vooral mede de prijs.
Daarom zie je vaak meerdere parallel. De interne weerstand wordt daardoor lager, en kan een hogere piekstroom verwerkt worden zonder ze te slopen.

Bij minimaal gelijke ESR uiteraard

Mijn punt is dat max. ratings er niet voor niets zijn. Marges daar naartoe óók.

Het is al een heel tijdje geleden en repareerde video camera's , jaren 90 heel eerlijk gezegd, toen hadden ze het echt niet voor elkaar, lekke smd elco's was de normaalste zaak toen, niet eentje, maar zowat het hele board kon je ze er allemaal afhalen, schoonmaken en vervangen, dat was pas bende, zo heel oud werden ze toen niet. Zeker Canon en Sharp was echt troep, alleen aanzetten en ff later de video band klep open zetten, je rook het het gewoon, llllekkkkkkeeee elcoooo's riep m'n vietnamese collega achter me.
Alluminium elco's smd was een ramp toen, allemaal lekken.

Het enigste wat heel blijft bij mij, is een oude buizenradio uit 1962, zowaar met fm ook, best een knap geluid en er is niets wat het niet doet, werkt nog 100%, heb alleen eens het touwtje moeten vervangen van de afstemschaal, die was gaar.

leuk ding, wat dus nu 62 jaar oud is.. niet eens zo een grote lompe bak.

sy helios schreef :
Toen, maar nu nog, ik in de handel begon telde uiteindelijk alleen wat onderaan de streep stond en staat. We hebben het allemaal over kwaliteit maar kopen het goedkoopste.

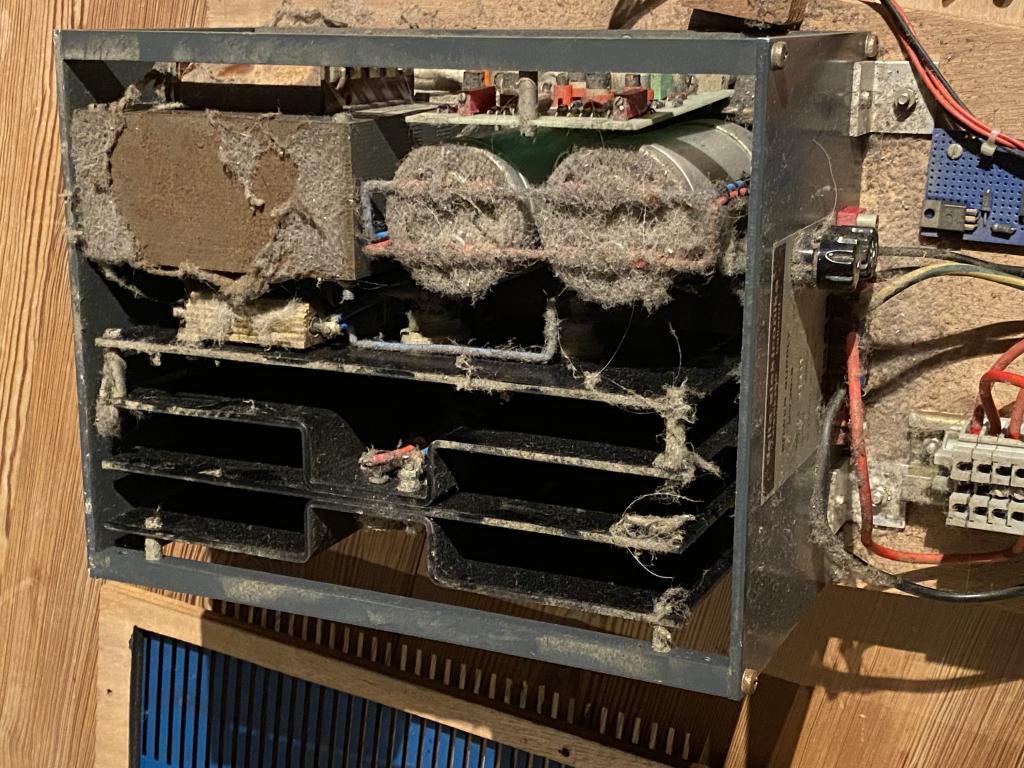

Delta Elektronika acculader aan boord van Dehler 950 (1986) werkt nog perfect. Geschonken aan het bedrijfsmuseum van Delta elektronika Zierikzee.

Nog een foto

Nachtvlinder schreef :
Gaat vooral over de temperatuur. Vaak zijn condensatoren in ratings van 85 graden of 105 graden te krijgen. Die tweede zijn natuurlijk duurder, en waarschijnlijk ook groter, en dat wil je als fabrikant natuurlijk niet.
Als ze opereren bij een verhoogde temperatuur dan neemt de levensduur af, ga je tegen de grens, dan gaat het nog harder.
Was echt een groot issue bij de lampsturingen die we maakten bij Nedap.

Ook de ventilatorsturing van mijn Nefit CV begaf het op dat punt. Elko's altijd lekker warm.
En dan gaat ie langzaam maar zeker steeds meer haperen, omdat de capaciteit langzaam afneemt... Alle elko's vervangen, en waarempel, hij deed het weer.

Zeilprutser schreef :
Nou, dàt is CCOL!

Nachtvlinder schreef :
Ooit een gitaarpedaaltje gemaakt met een buisje. Van oude rommel. Had nog een halogeentrafo liggen en daar dacht ik de benodigde 24 V mee te kunnen maken. Door een soldeerfout kwam er zo,n 320V gelijkspanning op een 47uF 15V elco. Die schoot met een oorverdovende knal tegen mijn knie en ketste af tegen het plafond. Maakte een deuk in het plafond en een blauwe knie.
