Onderwerp: victron batterij monitor

ik heb een Vctron battery monitor gekocht de vraag is hoe dik moeten de kabels zijn de naar de min van de accu,s lopen kan het nergens vinden

groetjes amigo

Net zo dik als die je nu hebt is genoeg Maatje dikker kan geen kwaad, maar hoeft niet.

Dat is afhankelijk van de lengte van de kabel en de zekering die je in de plus kabel hebt toegepast. De zekering bepaalt dan de maximum stroom sterkte. Met dat gegeven kun je op diverse sites berekenen bij de lengte van de kabel hoe dik die moet zijn.

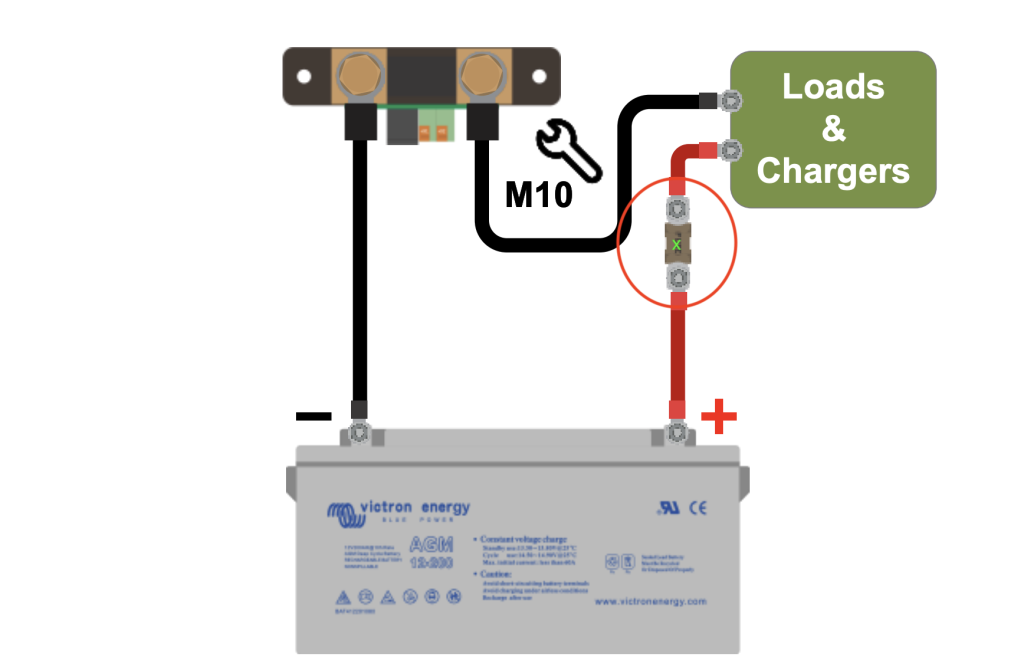

Voor de goede orde: de dikte van je kabel is niet afhankelijk van je batterij monitor. Daarvoor kun je de huidige minkabel doorknippen, 2 ogen er aan en de shunt er tussen zetten.

De dikte van een kabel is afhankelijk van de spanningsval die je acceptabel vind, de hoeveelheid stroom die er door moet en de lengte van de plus en min kabel samen. Voor de hoeveelheid stroom is je hoofdzekering een goed uitgangspunt, zoals 3Noreen al aangeeft. Meer wordt het niet.

Google op Draaddikte berekenen en je vind een aantal online tools. In de downloadsectie alhier vind je een excellsheet die het voor je berekent.

Bedoel je de vanaf de shunt naar de min pool van de accu?

Beste is om een tabel te raadplegen. maar hij moet in principe  net zo dik zijn als de originele kabel die aan de min pool zat (en nu aan de shunt). vaak 50mm2 als het om een accu gaat waar je mee kan starten.
Er gaat immers dezelfde stroom door als voor de situatie met de shunt.

alle kabels naar de monitor zelf kunnen vrij dun zijn, daar gaat zeer weinig stroom doorheen. 1,5 mm2 bijvoorbeeld? das dan al dik denk ik

Of er wordt zelfs gebruik gemaakt van nog dunnere kabels met een soort utp stekker, dat weet ik eigenlijk niet.
