Onderwerp: Geen GPS in Icom IC-423 via NMEA0183

Het doorgeven van de positie lukte prima in mijn Ray50 via NMEA0183, maar als ik de zelfde aansluiting gebruik voor mijn 'nieuwe' Icom IC-423 (zonder 'G') krijg ik geen GPS fix. Draadjes omdraaien ook al geprobeerd. De data komt via een Quark-Elec en de baudrate staat ingesteld op 4800.

Ik kan mij herinneren dat dit bij mijn Navman 7200 ook een heel gedoe was, iets met een gezamenlijke aarde. Maar de Icom heeft geen aarde draad. en dit is de enige opmerking die ik in de manual kan vinden over het aansluiten van een GPS via NMEA0183
"A NMEA 0183 ver. 2.0 or later RMC, GGA, GNS, GLL, VTG,
GSV, and GSA sentence format compatible GPS receiver is required. Ask your dealer about suitable GPS receivers."

Is er iemand met deze marifoon die dit succesvol voor elkaar gekregen heeft?

Welke quark-elec is het?

4800 baud geeft nog wel eens de mogelijkheid dat de boel zich verslikt als je er teveel in propt, heb je de mogelijkheid om de data aan te passen ? RMC is dan al meer dan voldoende om leven in je VHF te krijgen en deze positie toont.

RMC, GGA, GNS, GLL, VTG, GSV, and GSA dat is te veel info, die niet binnen 4800 baud past

Wat HenkvD al schrijft.

De Icom heeft een optocoupler ingang, maar als de quark geen correct symmetrisch signaal stuurt kan het zijn dat het geinventeerd moet worden. Dus niet de draadjes omdraaien, maar de data omdraaien.

Bijna alle (oudere) apparatuur doet dat verkeerd met NMEA0183. behalve destijds de Philips apparatuur, dat was een toonbeeld hoe het moest qua hardware.

Lust de 423 wel 4800 baud, of kan je die ook nog per ongeluk op 38K4 instellen??

Op de fora wordt alleen 4800 BAUD genoemd. Verslikken is niet aan de orde, de GPS geeft dat gewoon af, alleen de herhaling van de berichten zal wat lager zijn misschien, maar dat is niet erg. Verslikken aan ontvangst(marifoon)kant is ook niet aan de orde, 4800 BAUD kan ie op z'n slofjes. D a t i s a l s h e e l l a n g z a a m p r a t e n.
Blijft over de polariteit en en spanning, daarvoor is het nodig om te weten welke GPS je hebt, dan kunnen we opzoeken welke niveaux die heeft.
Eventueel te meten met een oscilloscoop.

4800 baud zenden is geen kunst, alleen te veel data erop zetten is een ander verhaal, bij vb bij Furuno GPS kan je zien hoeveel overload je aanzet, kom je er snel achter dat je te veel verzend.
Rmc is een goed gevulde string met veel karakters , vult een nmea zin al lekker op, doe je daar een handjevol strings bij, zit je zo aan een overload.
Maar je kan maar 480 karakters kwijt.

Kans op overload heb je als je meerdere datastromen gaat combineren, of als je van een hogere snelheid naar lagere snelheid wilt gaan, bijvoorbeeld multiplexers of AIS-ontvangers die je op minder dan 38400 wilt laten draaien.

In dit geval, een GPS op 4800 baud, waar wat veel messages staan aangevinkt zal z'n herhaalfrequentie wat lager doen.
Maar dan nog, dat is hier in het geheel niet van toepassing, marifoon ziet de data niet, scoop er op en meten.

It Paradyske schreef :
Kan rustig zeggen, hier vertel je onzin.

henkvd schreef :
Henk, meestal heb je zinnige antwoorden, nu echter niet.

"when a GPS receiver compatible with the NMEA0183 ver. 2.0 or 3.01 format"

Toch wel het groene en gele draadje, hé?

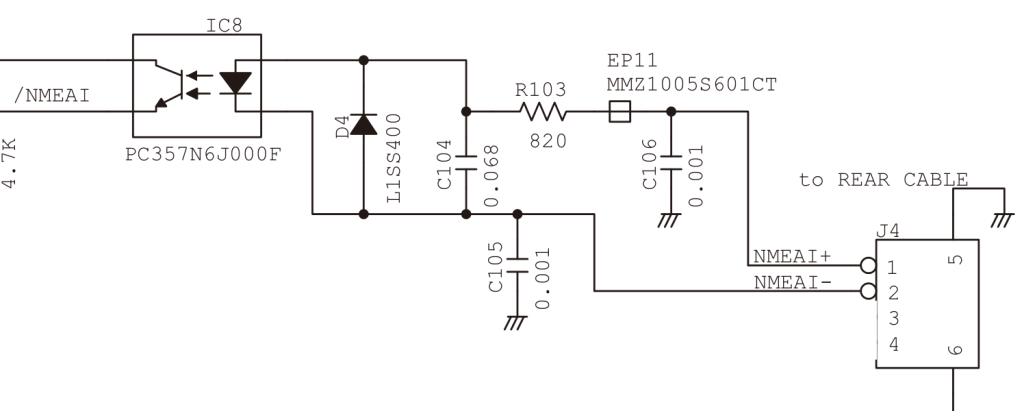

Keurig via optocoupler.




Ik denk dat de NMEA uit de bron niet klopt.

Calidris schreef :
Keurig qua hardware.
En die standaard zegt 4800 baud.
Niveau checken, en even een teststream data er op zetten.

Misschien wel een Jan Boeren Fluitjes methode. Maar ik begin in zo'n geval eerst maar eens met een PC voorzien van een seriële poort te kijken of er iets zinnigs uit de GPS komt. Welke snelheid en welke berichten. Als dat klopt dan maar eens kijken wat er aan de ontvangende kant gebeurt.

Ja, groene en gele draadje. Op de Ray50 werkte het perfect, maar op de Icom dus niet.

Gepost met de officiële Zeilersforum-app

Bert65 schreef :
Hoi Bert,

Weet je ook welke GPS het exact is? Typenummer en zo?

Hoe heb je de Quark aangesloten, model 31 toch ?
Ik dacht dat je de Quark ook gebruikt om AIS te versturen via wifi.
Ik neem even aan dat je het GPS-signaal van de transponder wilt gebruiken voor de Icom ?
Of heb je een aparte GPS-ontvanger aangesloten op de Quark ?
Wees er wel zeker van dat je echt alleen het GPS-signaal (RMC is voldoende) op de 4800 baud EMEA uitgang hebt staan voor de icom en alle andere info, vooral AIS, er uit gefilterd hebt in de Quark.
Kan me anders gooed voorstellen dat de Icom het GPS-signaal er niet goed meer uit kan halen.

Grt Hans

3Noreen schreef :
geheel correct, maar is geen JBF meer voor een gewone watwersporter.

omega schreef :
Geheel volgens dit bericht:
zeilersforum.nl/index.php/foru...via-nmea0183#1692794

Als er teveel data op de lijn zit voor 4800 baud, loopt de handel vast (buffer overflow).
Met AIS data op 4k8 weet je dat vrijwel zeker. Filteren, filteren en filteren.
En anders de methode van 3N volgen, kijken wat er (nog) uitkomt op 4K8. En wat Hans zegt over niveau checken van de data.

WELKE QUARK ELEC IS HET BERT?
Dan kunnen we wat zinnigs zeggen. Ik ga uit van een GPS-ontvanger, maar blijkbaar kan het ook van alles anders zijn.

Bert heeft een A031 en die kan helaas niet filteren/ routeren.
De 4800 baud uitgang verzuipt vrijwel zeker in de AIS signalen.

Grt Hans

Aha! Sorry, ik had m'n glazen bol niet bij me.

Kan iemand Bert uitleggen waarom het met de ene marifoon wel ging en met de andere niet?
Of kan het zijn dat Bert een “andere voor hem niet relevante maar blijkbaar wel relevante” wijziging over het hoofd ziet en nog niet verteld heeft.
Of zijn er marifoons die “meer kunnen slikken” dan een andere.

Jullie zitten al bij het meten, analyseren en een oplossing; Bert nog niet.

Goeie vraag hoor, maar vrees dat het antwoord daarop niet zo eenvoudig is.
Ik zou wel het 4800-baud NMEA signaal eens goed bekijken zoals 3Noreen al aangeeft.
Misschien is de Ray50 wat minder kritisch en haalt hij de GPS-sentences er wel goed uit.
Mijn advies zou zowieso zijn om de Icom een eigen NMEA GPS-antenne te geven.
Gaat toch om een veiligheidsitem i.v.m. DSC messages.

Grt Hans

Booty24 schreef :
Misschien was de baud rate van de RM50 wel ingesteld op 38400. De icom 423 kan alleen 4800

omega schreef :
Waar woont of ligt Bert?

It Paradyske schreef :
Dat weet Bert niet want zijn GPS doet het niet.

IK heb een vage herinnering dat ik Bert ooit een Miniplex 3 heb aangeraden, wegens mij bekende narigheid met Quark.... die sommige NMEA weigert door te geven en/of te vertalen.
