Onderwerp: koelvloeistof aftap-plug Yanmar 3gh3

Een vriend van mij heeft een yamar3jh3 diesel.
In de manuel is niet te vinden waar de aftapplug van het
binnen waterkoelsysteem zit. Wie weet het?

De 3JH is een indirect gekoelde motor dus hoeft niet te worden afgetapt gewoon even met een draaiende motor koelvloeistof door het buitenwaterkoelsysteem laten pompen.

Let op koelvloeistof in de motor moet om de 2a 3 jaar worden vervangen

Mvg Fer

Fer schreef :
Daarom zoekt hij nou juist die aftapplug!

Had me view master niet op


Ik weet waar hij zit moet even een tekening zoeken en even de scanner opwarmen

Mvg Fer

Fer schreef :
In het handboek schijnt een heel onduidelijk tekeningetje te staan, we zijn benieuwd naar je scan.

Ik ook

Ook me scanner is uit het jaar kruik voor de gene die me pc perikelen volgt.

Mgg Fer

Is het het kraantje achter de poulie niet?

Warm maar nee (is overigens wel een aftap punt)

Nog een minuutjes en ik kan scannen

Mvg Fer

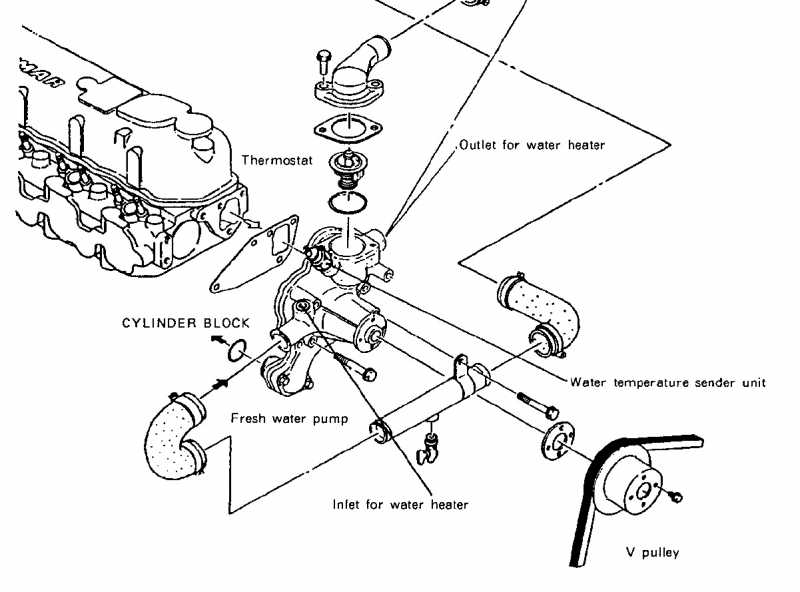

Het heeft even geduurd mar hier is de tekening met aftap plug voor de warmtewisselaar samen met de aftap kraan die door Hen3 is aangeven zijn dit de aftappunten.

Het aftappen gaat het makkelijkste als je de dop van de warmtewisselaar af haalt ivm vacuüm trekken in de wisselaar.



Mvg Fer

Bedankt voor de exploded view. Maar zit er ergens nog een aftapplug, want deze zit boven het niveau van de cilinderkoppen en daar loopt toch ook de koelvloeistof door ?

Groeten Kojan

Bij nadere bestudering zijn deze 2 kraantjes blijkbaar alle aftappunten voor de interne koeling. Nogmaals bedankt !
Kojan

Word tijd dat we toch een inzamelings aktie gaan houden Fer

Nogmaals aftappluggen.

Bij de 3JH3E serie blijkt bij nader onderzoek en naar mijn oordeel het toch anders te zijn:
een aftapplug zoals Hen3 aangeeft en in de exploded view is getekend.
een aftapplug in de buurt van de dynamo.
een aftapplug bij het oliefilter. (dus andere zijde van de motor )
Dit voor eigenaren van dit type motor, want het is wel zoeken !
Groeten
Kojan
