Onderwerp: Verbinding GPS met Marifoon

Hallo
Ik heb eeb Garmin GPS 72h en een marifoon Shipmate 8300.
Om bij SOS mijn positie van GPS naar Marifoon door te geven zoek ik een vebindingskabel. Wie heeft een oplossing o.i.d.
vriendelijke dank Deinemeid

Heb je geen speciale verbindingskabel voor nodig, alleen twee dunne draadjes die je aan moet sluiten op je GPS en Marifoon. Zoek even verder op dit forum, ik weet zeker dat het precies tot in detail staat beschreven voor dezelfde marifoon als jij hebt.

in de handleiding staat het(van beide apparaten)wel beschreven

ja kan een kabel via een Garmin dealer kopen.
Je kan ook zelf een kabel maken met een Pfranc plugjes.
zie:
www.pfranc.com/cgi-bin/P/Pplug

www.allpinouts.org/index.php/Garmin_GPS_4_PIN_round

www.pfranc.com/cgi-bin/list?pid=Pplug

je kan ook een kabel hier kopen

tinyurl.com/763a7pu

of hier

tinyurl.com/873puzt

Een mailtje naar Garmin wil ook nog wel eens helpen. Mij hebben ze een schema en een verhaaltje gemaild hoe de GPS 152h te koppelen met een marifoon.

[offtopic] Hoogaars Deinemeid, gekocht bij Heech by de Mar?

Bedankt voor Uw reaktie,

Inderdaad de Hoogaars Deinemeid is gekocht via Heech bij de mar.
Ik heb kontakt gezocht met Garmin, ze zijhn moeilijk te bereiken hun telefoon wordt niet op genomwen en een e-mail is nog steeds niet beantwoord. Dus wordt het moeilijk een schema van mijn gps 72h te krijgen. Ik loop vast op de miniUSB van de gps 4 draden rd-gl-zw-gr en de draden uit mijn marifoon rd - gr
welke draden zijn bestemd voor het doorgeven van het positie signaal.
Misschien weet U een oplossing. vriendelijke groet Hans Valkenhoff

Deinemeid schreef :

Forget it!
Garmin 72H heeft USB-uitgang, 8300 moet serieeel 4800 BAUD in hebben.
Uit de user manual:
www8.garmin.com/manuals/GPS72H_OwnersManual.pdf

Interface: Garmin Proprietary (USB)

It Paradyske schreef : hmmm , da's vervelend....
dan zou het alleen via een PC en een multiplexer kunnen:
- Garmin-USB aan de PC
- een progje als NavmonPC erop
- de PC aan de multiplexer (3 draden, Rx en Tx)
- en dan de VHF aan een Talker van de multiplexer.
erg complex voor zoiets simpels.

beste is dus een andere GPS te kopen., met seriëele NMEA uitgang.
groet
t

Capolavoro schreef :
Geen zorgen de Garmin 72H praat gewoon NMEA alleen niet via de usb maar via de vierpolige plug waar ook de externe voeding op binnen komt.
Ik heb zo een 72H aan een NasaMarine GPS repeater geknoopt.
Zal even een schemaatje zoeken, dan kom ik er nog wel op terug

keeszeiler schreef :
inderdaad....
pag 39 van het door Paradyske hierboven gelinkte manual.
(wel beter lezen Hans!)
groet
t

keeszeiler schreef :
Dus:

Ik heb net hetzelfde gedaan met een GPSMap 78s. Inderdaad het kabeltje bestellen dat hier eerder genoemd is. Internet staat er vol mee. Wil je GPS ook nog af en toe via USB aan laptop hangen, niet voor power maar voor GPS data uiteraard, dan ook even dit bestellen:

snelbalie.gps.nl/shop/product/usb_serieel_converter

Voor de eerste optie kun je ook zelf knutselen. Een Pplug 4 pins van Garmin, en klaar ben je. Bij mij werkt het. Krijg GPS output nu ook op pc, via bluetooth, vond ik net iets makkelijker.. dan heb je deze nodig:

pfranc.com/cgi-bin/P/pPBT

fsd schreef :

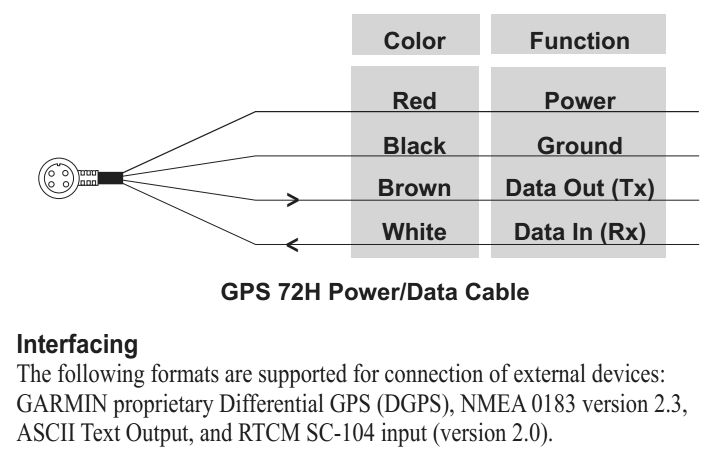

kijk die bedoel, ik het bruine draadje gaat dan naar de groene van de shipmate (de data-in voor GPS info)
Rood en zwart is voor + en - van de 12V en de witte sluit je niet aan.
Je kan een kabel kopen
buy.garmin.com/shop/shop.do?pID=519
of zelf maken mbv
www.pfranc.com/projects/g45contr/g45_idx.htm
maar dat moet je wel een beetje handig zijn met soldeerbout want is best wel priegelwerk, je maakt snel de kunststof van de plug te heet.

Voordeel is dat je zo je 72h met één stekkertje verbindt voor voeding en data. Je kan de 72h dan ook zo meenemen als een keer met je GPS wil gaan wandelen of fietsen

Capolavoro schreef :
Verrek! Je hebt gelijk! Sorry.
Toch mooi dat ik met een fout antwoord toch de oplossing aanrijk
Alleen hopen dat in NMEA versie 2.3 de juiste zinnen zitten voor de 8300.
(Daar heb ik in het verleden wel eens mee zitten worstelen, versie 1.x deed het wel dacht ik.)

It Paradyske schreef :
De 8300 wil graag GLL en GGA horen, de 72h zegt GLL en GGA (en nog een paar dingen). Dat zou dus moeten werken.

Deinemeid schreef : [offtopic]
Dat is een prachtig schip. Gefeliciteerd. We kennen deze omdat we:
- er ook naar hebben gekeken toen we aan het kijken waren naar een platbodem;
- de vorige eigenaar bij ons in de haven lag (Woudsend)

keeszeiler schreef :
En in de oudheid toen de RS-8300 ontworpen werd, was de checksum nog niet aan de orde. Het gaat dus wel werken.
Je moet je alleen goed realiseren dat de RS-8300 geen DSC onvanger heeft (el cheapo) en dus nooit DSC berichten kán ontvangen.

Succes

Dank voor Uw vriendelijke reaktie
Deinemeid komt weer in Woudsend te liggen, bij Schraa watersport.
misschien tot ziens H. Valkenhoff

De Deinemeid lag destijds bij Beaufort Watersport, dat is een paar loodsen eerder dan Schraa. Schraa is ook een prima keuze.

Hallo Zeilers,

Bedankt voor de nuttige reakties.

Hans Valkenhoff Deinemeid
