Onderwerp: Flojet waterpomp

Goedenmorgen,

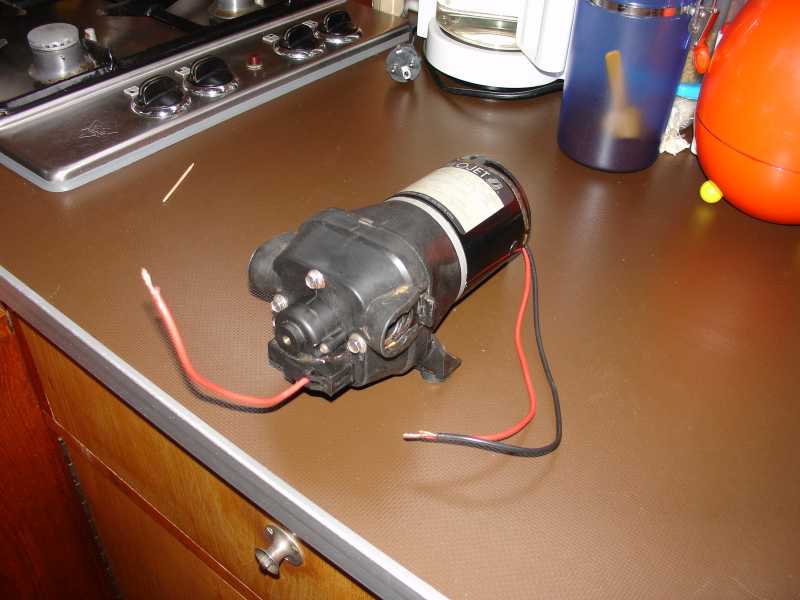

Kan iemand mij vertellen waar de enkele(meest linkse draad)rode draad voor dient en waar deze dan moet worden aangesloten?
Het betreft:
Flojet 4405-343 24 volt
3.2 GPM 35 psi

Bij voorbaat dank

Zo te zien lijkt mij de onderste dikke rode ader van de gezekerde voeding
+ 24 volt.
De andere dunne rode ader is de geschakelde ader.
Maar dit is een ingeving vanaf het plaatje.
Er is geen beschrijving bij, neem ik aan?

heb je hier wat aan

dat linker draadje is "waarschijnlijk " de schakeldraad die aan een drukregelaar of aan de kraan met schakelaar hoort te zitten.

Ja , alleen heeft die pomp een ingebouwde drukschakelaar.
Ook nog een aan/uit schakelaar aan de kraan is niet nodig .
Merkwaardig genoeg zie je ook in die gebruiksaanwijzing maar twee draden terwijl er drie aan zitten.
Als ik me niet vergis zitten er bij mijn Par Max van jabsco ook drie draden. Die pomp ziet er precies hetzelfde uit.
Vanmiddag kom ik nog op de boot , zal eens kijken hoe het daar zit en wat er in die handleiding staat.
Ad

lijkt er op dat het rode draadje aan de achterkant extra is.
zodat je de pomp kan laten werken zonder de druk schakelaar.

Normaal sluit je de pomp aan dmv het rode draadje bij de drukschakelaar (voorkant) en op het zwarte draadje aan de achterkant zit de min.

door de pomp met de rode en zwarte aan de achterkant aan te sluiten werkt de pomp altijd.

als ik me niet vergis, moet er achter op de pomp nog een aansluiting zitten
daar hoort de rode (die bij zwarte zit) op
rode achter op de pomp aan +
zwarte aan -
zo loop de + via de drukschakelaar

Als dat zo is zit het net zo als bij de Par Max op mijn boot. ( vanmiddag even bekeken).
Daar komen er twee rode draden van dat kleine kastje voorop de pomp vandaan waarvan er eentje aan de pomp zit ( llopt onder de pomp door een pompvoetje) en de andere , iets dikkere naar de voeding gaat . Dan schakelt inderdaad de drukschakelaar de pomp aan en uit.
In het andere geval moet je de voeding rechtstreeks achter op de pomp aansluiten en die ene rode draad gewoon los laten. Dat is dan hier waarschijnlijk het geval.
Je moet die losse draad trouwens dan wel af isoleren want als de pomp voeding krijgt staat daar volgens mij ook spanning op die losse draad!
Ad

Fijn dat jullie allemaal meedenken!
Alleen heb ik na de pomp nog een drukvat, Wat moet ik in dat geval doen.
Moet ik de achterste 2 draden aansluiten(rood en zwart) en de voorste rode dan ongemoeid laten.
Dit i.v.b. met dat drukvat.?

Of zie ik het nu verkeerd?

Dat drukvat is mogelijk een accumulator en zit er dan alleen om drukschommelingen te vermijden.

Het zou kunnen zijn dat de vorige eigenaar de pomp heeft aangesloten zonder drukschakeling om het steeds aan en uit springen te voorkomen.
daar hebben die dingen wel eens last van ( of liever de opvarenden als ze willen slapen!). Nadeel is dan wel dat je de pomp steeds zelf aan en uit moet zetten als je water wilt gebruiken.
Overigens heb ik vanwege dat schakelen ok nog een aparte aan uit schakelaar geinstalleerd bij de aftappunten.
Laat je die aan staan zal de pomp altijd druk bl;ijven houden. Zet je hem uit dan gebeurt dat niet meer.
heb ik ook gedaan omdat de waterpomp bij mij op één schakelaar in het schakelpaneel zit samen met de stopcontacten.
Ad

Sprokkie schreef :

De rode draad op de achterkant (naast de zwarte) moet , als ik het me goed herinner, op de schakelaar bevestigd worden.


Volgens de gebruiksaanwijzing:
Do not use with an accumulatortank.

volgens het aansluitschema wat hierboven ergens gepost is een draad aan de voorkant een draad aan de achterkant

Sprokkie schreef :
Volgens mij is het eigenlijk heel simpel.
Op de motor zit een rode en zwart draad.
De rode draad van de motor wordt geschakeld dmv de schakelaar bij het watergedeelte.
Op de andere aansluiting van de schakelaar zet je de + (voeding)

jaaph schreef :
Kun je een linkje hier posten met die gebruiksaanwijzing?
Merkwaardig genoeg zit het bij mijn Par Max net zo en daar staat niets in de gebruiksaanwijzing over dat niet gebruiken van de drukschakelaar.
Zou eigenlijk ook niet weten waarom dat met een drukbuffer niet moet.
Kan zijn dat Flojet drukbuffers levert met een eigen drukschakelaar ingebouwd. Dan zou het logisch zijn om die op de pomp niet te gebruiken.
Ad

www.zeilersforum.nl/media/kune...20II20w20bypass1.pdf

YELLOW BOAT schreef :
Het staat ook in de post van revolution, zie hierboven (pdf):



Eerste pagina links , onder 'specifications', bij 'Note'

Ik heb het gezien. Alleen begrijp ik niet zo goed waarom rn hoe een drukvat de interne bypassklep zou beinvloeden.
maar ze zullen het bij Flojet wel weten.
Ad

Dus als ik het begrijp, hoef ik die enkele(linkse rode draad) niet aan te sluiten in een systeem met drukvat!?

volgens mij moet je hem bij een situatie met drukvat zo aansluiten dat hij via de drukschakelaar loopt; de pomp stopt vanzelf zodra voldoende (tegen) druk opgebouwd is. En slaat weer aan als het nodig is. Bij voldoende druk en volume zal het pendelen wel meevallen (bij ons in elk geval geen last van, werkt prima)Als het goed is heeft de schakelaar een zekere hysterese zodat de druk eerst weer echt voldoende moet terug lopen om weer in te komen.
by the way ik had die optie niet eens; loopt sowieso via de interne drukschakelaar.

Hoi,
In de handleiding zie ik staan dat de samenwerking met een drukvat probleemloos is omdat er een drukontlastklep in de pomp zit. Ik denk dat dit probleem ondervangen kan worden als je na de pomp een terugslagklep plaatst, die sluit als de pomp stopt en het systeem (met de accumulator/drukvat) na de pomp op druk houdt. De drukontlastklep zit er mogelijk in om de pomp te kunnen starten tegen een niet al te hoge druk.
Dit is een veronderstelling.
gr. Ger

joshua10 schreef :
Of niet?

sy helios schreef : Zo zit het mij mij ook en het werkt probleemloos, met accomulator(drukvat) dus en pomp start automatisch als de druk te laag wordt door afname (=kraan open) door de drukswitch. Voeding komt van gezekerd paneel met schakelaar dus je kunt hem ook uitzetten voor een rustige nacht

Zit er geen stelschroef aan de onderkant?
Dan kan je de veer instellen van het schakelcontact.
Ik heb deze zo ingesteld dat het lang duurt met het onderdruk starten van de pomp.
Zo bespaar je ook de accu en slaapt wat prettiger.
Er word bij de Dehler niets uit geschakeld.
De start stroom van deze pomp is hoog en moet je zien te voorkomen.
Er zit wel een drukvat tussen

joshua10 schreef :

In een normale situatie waar je gebruik wil maken van de drukschakelaar op de pomp sluit je de rechter rode draad van de motor aan in de drukschakelaar, de linker rode draad met zekering gaat naar het schakelpaneel.





In ander gevallen waar je op de kraan schakelt en geen gebruik maakt van de drukschakelaar gebruik, je alleen beide motor draden ( rechts rood en zwart ), hierbij opgemerkt dat je doorgaans een relais nodig hebt omdat de schakelaar op de kraan te licht is.
