Onderwerp: keerringen waterpomp

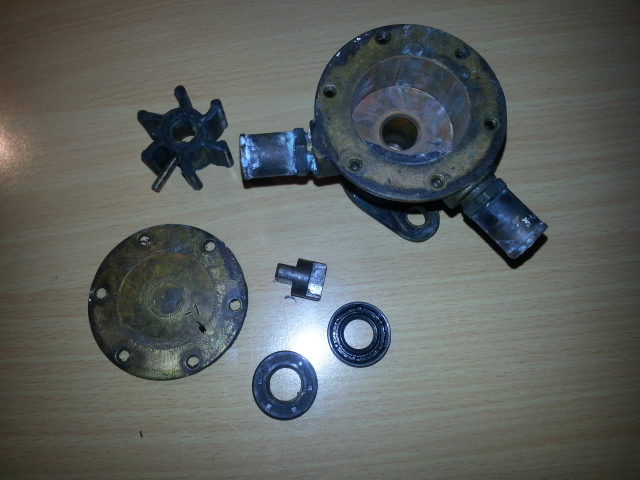

Hopelijk kan iemand me even helpen met het volgende. Een uur geleden heb ik m’n motor-waterpomp uit elkaar genomen en daarvan wil ik de keerringen vervangen. Maar welke heb ik nodig?
De as heeft een diameter van 12,5mm. Het huis heeft een diameter van 25mm.
De keerringen hebben een dikte van 6,3mm.
Het afgelopen uur heb ik allerlei websites met oliekeerringen ( ook Eriks en ATD ) bezocht, maar ik vind gewoon nergens een keerring met exact deze maten!
Wat ik ook raar vind is dat op de keerring de volgende info staat:

NAK SC 0.500 1.000 0.260 12

Die 12 zal de binnendiameter van de keerring wel zijn ( lastig te meten), maar is het normaal dat die binnendiameter wat kleiner is dan de asmaat?
Alvast bedankt voor jullie evt reacties!
frank

Het is zeker normaal dat de kering kleiner is dan de as maat onder dicht hij niet af

Staat er toevallig een merk op het pomp deksel

Mvg Fer

Je kan het beste Eriks bellen en de het type nummer opgeven dan kommen ze er wel uit

Mvg Fer

Dit is een keerring met inch maten, zie bv hier

Als ik naar het typenummer kijk zie ik

binnendiameter 0.500 Inch (12,7mm)
Buitendiameter 1.000 inch (25,4mm)
breedte 0.260 inch (6,6mm)

waar die 12 voor staat weet ik niet, mogelijk een materiaalnummer?

EDIT: Cees typt sneller

Dan is het niet zo gek dat die niet afdicht! De asdiameter is echt exact 12,5mm.

Op de pompdeksel staat 'Johnson Pump AB 1/4 inch - 1
Op het pomphuis staat JM 1/4
Op het pomphuis staat ook nog het cijfer 3




frank

Allereerst bedankt voor jullie reacties! Maar ik was al met de pomp bij een winkel geweest, als ook heb ik via email en foto's bij een bedrijf geprobeerd de specificaties van de pomp te achterhalen, maar helaas zonder resultaat.
Ik dacht namelijk dat ik zo'n revisiesetje zou kunnen kopen, maar nee dus. Eigenlijk is het zo veel leuker ( een beetje rondneuzen, vragen, proberen te begrijpen
frank.

SC staat voor het type seal zie pagina 3

En een 12,5mm as in een Amerikaanse (Johnson) pomp? Vind ik vreemd

Dat 12 staat voor amteriaal is mogelijk maar het kan ook staan voor rvs veertjes.
Kijk ook eens op de website van bijv. SKF .
Normaal zijn die van staal maar dat gaat uiteraard bij zeewater niet goed.
Die aan de motorkant mag wel een gewoon stalen veertje hebben.
Maar het beste is gewoon de keerringen nemen die bij die pomp/dieselmotor horen.
Dan zit je altijd goed.
Zijn wel duurder maar in ieder geval goed.
Kijk trouwens wel goed naar de as. Als de keerringen zijn ingelopen op de as ( groeven) zijn ze zo weer kapot. Soms helpt afschuren met 1000/1500 schuurpapier ) niet grover) maar anders moet er ook een nieuw asje in die pomp.
Ad

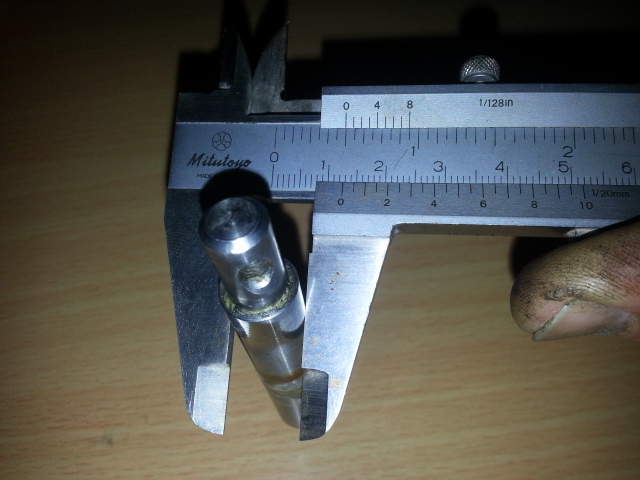

Dankjwel voor je reacties Wybeslot. Op het gevaar af, dat ik die schuifmaat verkeerd aflees, bijgaad fotootje.



Ik heb de keerring inmiddels gevonden bij Daemar: dat is de: S05010025A, die maten komen exact overeen met de keerringen die erop zaten, maar blijf ik zitten met de vraag of een 0.5 inch niet te groot is? Je ziet ook aan de keerringen dat ze langs de as gelekt hebben ( was een veertje ook wel gebroken ).
frank

Frank,

Ga voor de keerringen en rubbers naar bijv. een zaak als Sanders te Den Haag. Kijk ook eens op mijn site naar dit artikel Keerring vervangen

Succes, Gregor

Ik lees 12,7mm af
Streepje 7 van de onderste schaalverdeling staat gelijk met een streep (in dit geval 4) van de bovenste schaalverdeling

Wybeslot: Doe maar 2 blozende poppetjes. Ik zag die bovenste 0 zo mooi in het midden staan, dat ik dacht......
Nou, ja ik kan nu dus de goeie keerringen bestellen, en dan met rvs veertjes erin. Die van Daemar zie ik wel in de catalogus van Cees,maar ik vind zo snel geen adres om ze te bestellen.
Dank je Gregor, ik woon in een klein dorpje in Frankrijk. Voor keerringen o.i.d. zou ik naar Avignon kunnen, maar dat is alweer zo'n 30 km rijden, dus als het even lukt bestel ik m'n spulletjes via internet.
frank

frankrijk schreef :
Klopt, bovenin leest hij precies 0.5 inch af
Succes met zoeken en bestellen van de keerringen

Ja zo ook een Allpa kunnen bellen , die zijn ooit dealer geweest van Renault en lever nog impellers en waarschijnlijk ook revisiesetjes

Allpa levert niet aan particulieren maar zal je doorverwijzen naar en ander adres

Allpa tel:+31(0)-3777773

Succes


Mvg Fer

Een zaak als Eriks heeft ook vestigingen/ vertegenwoordigingen in Frankrijk. Als je dat in de buurt weet te vinden zou ik zeker daar naar toe gaan. In Nederland ben ik leuk geholpen aan de bali maar dat zou met de Fransozen best anders kunnen zijn.

U vraag wij draaien

eriks.com/nl/locaties/frankrijk/

Mvg Fer

Dank je Proost en Fer, maar Eriks zit echt heel ver uit de buurt. Ik heb net aan 2 franse internetbedrijven een email met de referentie gestuurd. Maar eens kijken of die het kunnen leveren.
frank

Mocht je de keerringen los kopen, let dan op dat de waterzijdige keerring een RVS veer heeft (is niet standaard). Alternatief is de veer van de 'oude' keerring te gebruiken (ze zijn eenvoudig te verwisselen).

Dank je Cees, het veertje was juist gebroken. Jij kwam trouwens met de Daemar catalogus, heb je toevallig ook enig idee wie dat levert. Want vooralsnog krijg ik alleen maar nul op request.
frank

Die Daemar catalogus diende alleen maar als referentie, zij leveren in de US en Canada. Zelf haal ik dit soort onderdelen altijd bij Eriks, ze hebben verspreid over het land servicecenters die via de contantbalie ook aan particulieren leveren. Als je geen haast hebt, ik moet binnenkort naar Eriks om een stel keerringen te halen, ik wil wel vragen of ze jouw maat op voorraad hebben, en zo ja dan is er wellicht een optie om ze naar je adres in Frankrijk te sturen. Die keerringen kosten overigens maar een paar euro per stuk.

Je kunt ook eens op deze website rondkijken.
www.atd.nl/aandrijfbrtechniek-...ingen-c-133_171.html
Zij verkopen ( tenminste dat deden ze altijd tot voor een jaar of 6-7 gleden) ook aan particulieren via hun webshop.
Ik heb er al lagers keerringen en speedy sleeves gekocht.
Ze hebben alles op aandrijfgebied.
Ad

Dankjewel Cees en AD, ik heb ze inmiddels gevonden, gewoon in Frankrijk. Ik was zo dom om eerst een poosje op de inch-maten te zoeken ( onvindbaar ), maar inmiddels heb ik ze op de mm maten gevonden.
Frank

Frank,

Mocht het je toch niet lukken ze uit Frankrijk te krijgen, dan wil ik hier bij Sanders wel voor je kijken en ze naar je opsturen.

Gr. Gregor

Dankjewel Gregor, maar niet nodig! Uiteindelijk heb ik ze nu besteld bij ATD in Deventer, die waren een stuk goedkoper ( 6,10 euro per stuk ) ,dan de franse leverancier (9,95 euro per stuk ), maar helaas beiden niet met een veertje in inox. Dus ik heb er maar 2 extra besteld.
frank
