Onderwerp: Draailier ophaalbare kiel

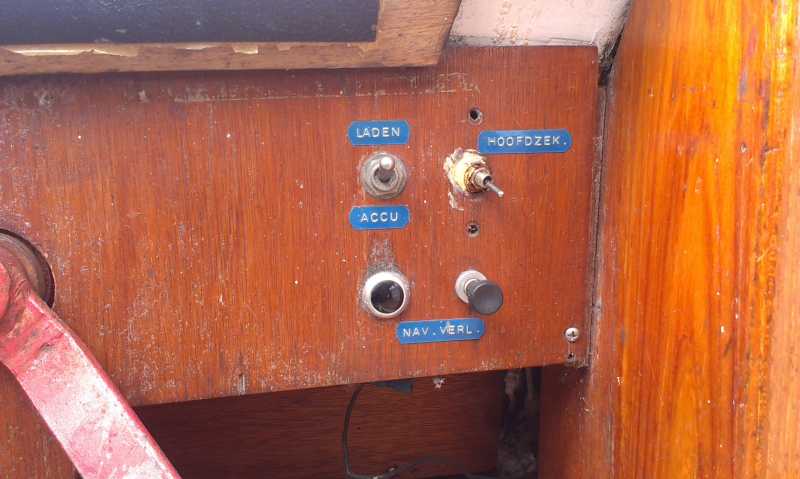

Ik maak morgen een betere foto. Maar ik wil die vreselijke bedieningspaneel kwijt. Ik dacht om in dit hout een rechthoek te zaken en een aluminium plaatje in te zetten als bedieningspaneel.
Probleem is dat ik geen idee heb hoe ik de draailier ( of hoe noem je dat) van de ophaalbare kiel moet losmaken.
Betreft een Jaguar 22.

Iemand een idee?

Dan zul je toch eerst dat houten paneeltje weg moeten halen en dan weer een foto van wat er dan te zien is moeten plaatsen...

Probleem is dat het houten paneeltje er niet af kan zolang die hendel er nog op zit. Maar morgen maak ik een betere foto. Misschien wist iemand meteen de oplossing.

nee want we zien de hendel nauwelijks.
Maak even wat plaatjes , van voren en zo mogelijk van opzij en van boven.
mss zit er ergens een borgring

Kan je het paneel niet een beetje draaien kantelen en over de hendel heen schuiven?

Stan

Paneel is er ook OPgekomen toch!?

Als je het toch wil vervangen kun je je er ook een beetje op afreageren. Of je pakt een schuurpapiertje en koopt een spuitbusje metallic lak bij de Action voor 3 euri en lost het middels het welbekende "plan B" op.. Scheelt een heleboel tijd die je ook zeilend door kunt brengen..

EDIT: in de VS heet die boot een Catalina 22, en zijn er véél meer van verkocht. Google eens op "catalina+22+centreboard+winch"?

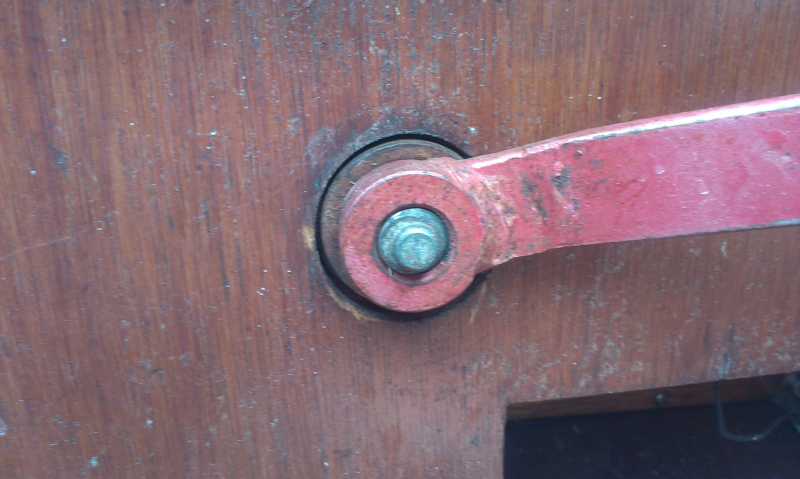

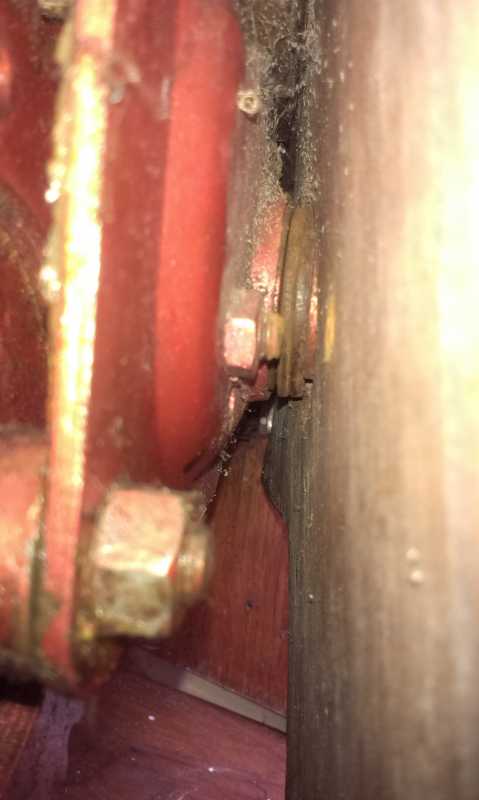

Bijgevoegd de foto's zoals ik zei.

Er overheen schuiven lukt dus echt niet.

Kan je nog wat verder inzoomen, het lijkt alsof er karteltjes op de as zitten, dan zou ie er misschien wel gewoon af kunnen schuiven en klemt ie alleen maar. (WD40, poelietrekkertje)

Het is opgelost. Hoe simpel is het leven.

Kiel helemaal omlaag draaien. Als je dan doordraait draai je de hendel van de winch af.

Nu nadenken over hoe een bedieningspaneeltje maken.

Hi,

Ik lees dit wat te laat... Had een tijdje geleden hetzelfde probleem.
Ik heb een polyester kapje om de lier gemaakt; mooier, onderhoudsvrij en meer ruimte om het deksel van de opstap open te doen.
Ik heb helaas de mal niet meer, maar de oplossing bevalt me prima.

Je hebt zelf al de truc ontdekt om de lierhendel los te krijgen. Ik wil je meegeven, dat bij mij de hendel niet meer 100% strak terug gedraaid is. Kreeg ik met geen mogelijkheid voor elkaar. Er hoort, denk ik, een borgmoer op, maar dat is een zgn. h..remaat en die heb ik niet... In plaats daarvan heb ik een soort borgclipje gemaakt, zodat de handel niet van de as kan draaien.
Nu schiet de hendel af en toe een klein stukje los en gaat de kiel een klein stukje in vrije val; niet al te best voor de toch al slappe constructie.

Als je daar ook een slimme truc voor kan bedenken, houdt ik me aanbevolen.

Kan nu even geen foto's plaatsen, ben op vakantie (zonder boot )

Gr, Arent

lourens schreef :
Kijk eens bij Schaeffer, daar kun je zelfontworpen alu panelen laten maken. Ontwerpsoftware downloaden, en zodra je klaar bent kun je met een druk op de knop bestellen. www.schaeffer-ag.de/en

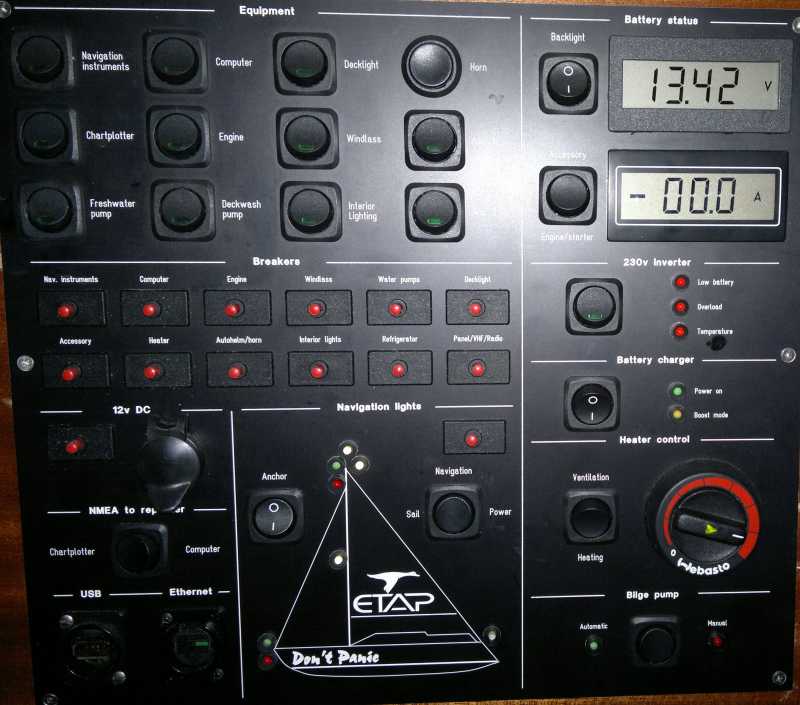

Voorbeeldje:

roelb schreef :
Damm dat is een heel mooi strak paneeltje, zal een lieve duit kosten.

Rev schreef :
Nee hoor, dat valt best mee! Het paneel kostte dacht iets van EUR 150. De meeste onderdelen (schakelaars, zekeringen, ledjes, meters) zijn gewoon gerecycled en zaten eerst in een tweetal losse paneeltjes en in het hout ernaast. Alleen die Neutrik connectoren heb ik toen nog extra gekocht.

Maar ik ben natuurlijk altijd in te huren voor dit soort dingen .. Als ik soms de elektrische installaties van schepen zie dan zou dat op zich een goede business zijn..

roelb schreef :
Gaaf, thanks.
Software al geïnstalleerd. Nu even spelen en zien of ik een mooit produkt kan krijgen.
