Onderwerp: Standard Horizon GX2100E

Re: Standard Horizon GX2100E 21 mrt 2014 11:30 #497800

  • domper
  • domper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1224
Dat klopt Ad het heeft niets met het AIS signaal te maken.
Maar de marifoon wil wel graag weten waar hij is om te kijken welke boten er in de buurt zijn.
Die kun je dan ook simpel oproepen.
Is dit wat?
www.dewatersportwebwinkel.nl/n...gps-ontvanger-sa-320
Met de vriendelijke groet Pieter.
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 21 mrt 2014 11:31 #497802

  • Philip
  • Philip's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8415
domper schreef :
Philip,
Ik gebruik mijn tablet met gps en een oude laptop met een gps muis op usb.
Ik dacht meer aan deze voor de marifoon kost maar 49 euro, zou dat wat zijn?

Bijlage shopping.jpg niet gevonden

Nee, je hebt een GPS signaal nodig in NMEA taal. Anders snapt de marifoon het niet.

Dat garmin ding is alleen een antenne, bedoelt voor Garmin kaartplotters e.d. en praat in een taaltje dat je marifoon niet snapt.
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 21 mrt 2014 11:33 #497805

  • Philip
  • Philip's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8415
domper schreef :
Dat klopt Ad het heeft niets met het AIS signaal te maken.
Maar de marifoon wil wel graag weten waar hij is om te kijken welke boten er in de buurt zijn.
Die kun je dan ook simpel oproepen.
Is dit wat?
www.dewatersportwebwinkel.nl/n...gps-ontvanger-sa-320
Dat lijkt er meer op maar zoals je ziet niet geodkoop.
Voor dat geld zou ik een losstaande GPS kopen op marktplaats oid. Dan heb je én een losse GPS én je marifoon voorzien van GPS data.
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 21 mrt 2014 12:01 #497815

  • domper
  • domper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1224
Geef ff een voorbeeld voor een losstaande gps zoals jij bedoeld
Met de vriendelijke groet Pieter.
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 21 mrt 2014 12:07 #497817

ik heb er ook wel eentje voor je hoor. nmea uit. klein doosje, zeer gevoelig, dus kan ook binnen op een strategische plek. zie mn webshop
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 21 mrt 2014 12:16 #497820

  • domper
  • domper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1224
Ik heb op je site gekeken Chris maar kan niet vinden wat ik zou moeten hebben.
Met de vriendelijke groet Pieter.
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 21 mrt 2014 12:20 #497822

oja , ik zie m ook nog iet bij produkten staan. hij staat wel hier:
www.star-safety.com/product/14...83_data_uitgang.aspx

als dit reclame is, dan hoor ik t wel. :)
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Laatst bewerkt: 21 mrt 2014 12:20 door Account op verzoek verwijderd 13.
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 21 mrt 2014 13:09 #497844

  • Vipe6
  • Vipe6's Profielfoto
  • Offline
  • Gebruiker is geblokkeerd
  • Berichten: 535
Dit is vooral handig, soms kan reclame ook positief zijn ;-). Ik zie dat de voeding eender wat mag zijn tussen 8v en 35v. Die kan ik dus rechtstreeks op het boordnet aansluiten, vermoed ik?
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 21 mrt 2014 13:34 #497851

ja hoor, 12 volt + en - op rood en zwart
nmea uit + is geel, nmea uit - is blauw.
op verzoek giet ik m ook nog vol met potting agent, dan is tie wachterdicht.
baudrate kan ik programmeren tussen 4800 en 57600 bps, naar voorkeur.
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Laatst bewerkt: 21 mrt 2014 13:34 door Account op verzoek verwijderd 13.
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 23 mrt 2014 11:56 #498311

  • domper
  • domper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1224

Bijlage WiringGPSSmartAntennatoMatrixAISGX2000.pdf niet gevonden



Hier is het schema van dat ding, is er maar 1 draad aangesloten.
Die van jou kan ik wel op het raam plakken denk ik, anders zal het moeilijk worden onder staal.

Kun je mij vast een schema geven hoe ik die van jou moet aansluiten?
Ik neem binnenkort wel via een PM contact met je op.
Met de vriendelijke groet Pieter.
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 23 mrt 2014 13:19 #498321

die moet dan net als de gps op het plaatje: rood, zwart is plus en min.
alleen het bruine draadje is bij mij geel. mijn blauwe draad is nmea uit-, die sluit je nergens op aan.
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Laatst bewerkt: 23 mrt 2014 13:19 door Account op verzoek verwijderd 13.
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 23 mrt 2014 18:45 #498414

Beetje laat en waarschijnlijk mosterd na maaltijd etc.
Ik heb een eenvoudige GPS muis gekocht met 12 volt sigaretten aansteker plug voor voeding, die heb ik eraf geknipt en er rechtstreeks 12 volt op gezet. Toen deed ' ie niets, bleek de 12 volt pug de spanning omlaag te brnegen naar 5 volt. Gelukkig was de GPS niet geroosterd en met wat knutselwerk functioneerd het nu goed.
Ik kan AIS aflezen op het schermpje van de marifoon. En omdat dat toch wel heel erg klein en beperkt is heb ik er afgelopen jaar maar een plotter bij gekocht waar dan de AIS op geprojecteerd wordt. Machtig mooi spul.
Overigens heeft de plotter een eigen ingebouwde GPS maar die kan goed overweg met het ' dubbele' signaal wat ook via de marifoon binnenkomt. Ik heb de plotter meestal niet aan maar meer als backup voor mist, duister en beetje spelen.

Gallus
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 03 juli 2014 11:04 #529748

  • domper
  • domper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1224
Na veel wikken en wegen en het antwoord van PCnautic:

U kunt de groene draad van de marifoon verbinden op NMEA OUT - (GND) van het GPS blokje
En de bkauwe draad van de marifoon verbinden op NMEA OUT + (TX) van het GPS blokje
Plus de 12 volt +/- natuurlijk op het GPS blokje aansluiten.

De volgend gps antenne gekocht


Bijlage NMEA_GPS_12_24V_4f525c2d075a0_2014-07-03.jpg niet gevonden

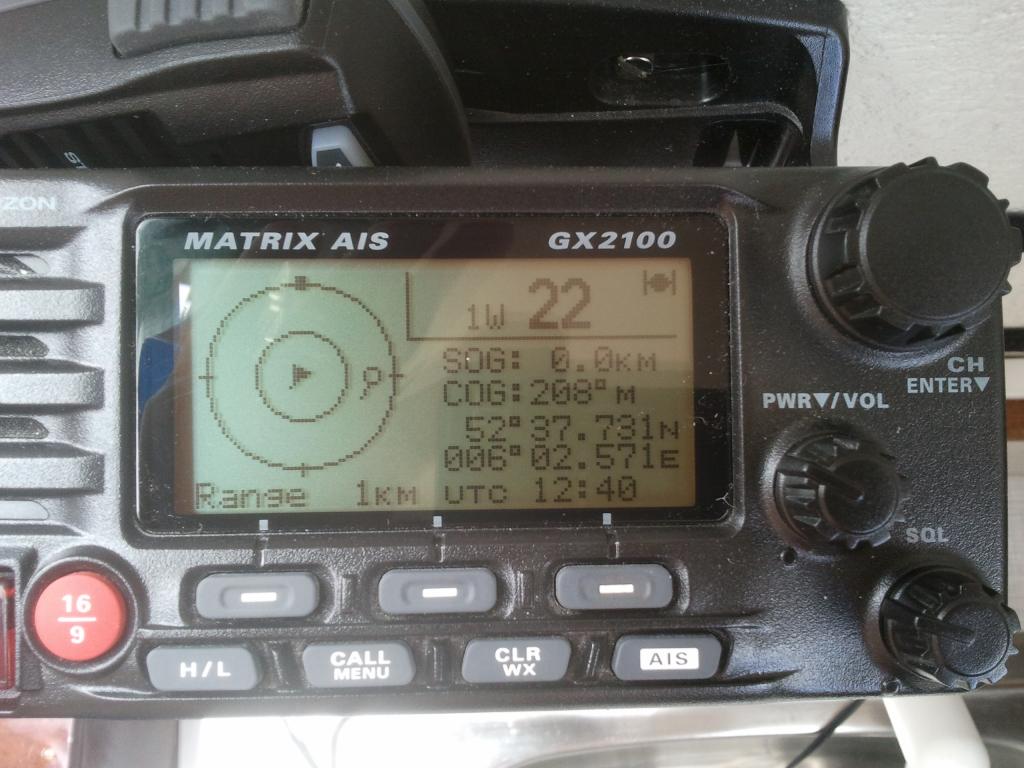

Na de nodige gaten geboord te hebben is het dan eindelijk gelukt de gps antenne aan te sluiten op de marifoon.


Bijlage 2014-07-0214.42.28.jpg niet gevonden





Het AIS signaal kan ingesteld worden van 500 m tot 10 km en werkt perfect de naam vd boot wordt weer gegeven de afstand en je ziet hem op het kleine displaytje.
Ik heb hem nu op 500 meter ingesteld en mocht ik zo'n gevaarte niet zien aankomen omdat ik lig te sukkelen achter het roer gaat er keurig een alarm af.
Met de vriendelijke groet Pieter.
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 03 juli 2014 11:50 #529765

  • ErikSnel
  • ErikSnel's Profielfoto
  • Offline
  • Admin
  • Berichten: 7128
domper schreef :
Ik heb hem nu op 500 meter ingesteld en mocht ik zo'n gevaarte niet zien aankomen omdat ik lig te sukkelen achter het roer gaat er keurig een alarm af.

Leuk dat het werkt!

Ik zou de range voor alarm wel wat groter instellen dan 500m. Als je ligt te sukkelen en je hebt nog maar 500m heb je heel weinig tijd om nog te reageren!
Team Zeilersforum.nl

“One impossible thing at a time” - Jean Juc Picard

Leukothea, Seahorse, 30m schoener, Defender 27. Friendship 28, Victoire 34 en nu Sigma 41 Star of Earendil
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 03 juli 2014 11:56 #529769

  • domper
  • domper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1224
Eric,
Ik heb geen idee ik heb er nog niet mee gevaren, de praktijk zal het leren.
Met de vriendelijke groet Pieter.
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 03 juli 2014 12:11 #529773

  • WindVector
  • WindVector's Profielfoto
Yellow Boat schreef :
Volgens mij kun je altijd zowel een MMSI (bijv. voor AIS) als een roepnaam als een ATIS bij het registreren. Kijk hier maar:
www.aquaplanning.org/index.php...t-marcom-b-basiscert

Klopt, je kan met een basiscertificaat bij het agentschap telecom met je DigiD gewoon een MMSI nummer krijgen, naast het ATIS nummer en de roepnaam.
Als je alleen een basiscertificaat hebt is dat MMSI alleen voor een AIS transponder, niet voor je marifoon/DSC. Je kan dan ook MMSI alleen maar aanvragen voor AIS; Daar controleert de website op.

Dat betekent dat ik in mijn SH GX1100E geen MMSI invoer, omdat ik anders bang ben dat het tevens een zeevaart en DSC marifoon wordt. De ATIS heb ik er heel eenvoudig via het scherm zelf in kunnen zetten.
Wel betekent dat ik bij het aanzetten van de marifoon even een keer op 'ENT' moet drukken omdat de MMSI er niet in zit en hij daarvoor een waarschuwing geeft.
Laatst bewerkt: 03 juli 2014 12:15 door WindVector.
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 03 juli 2014 13:25 #529796

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18840
WindVector schreef :
Dat betekent dat ik in mijn SH GX1100E geen MMSI invoer, omdat ik anders bang ben dat het tevens een zeevaart en DSC marifoon wordt.
Door het invoeren van het MMSI nummer wordt je marifoon niet ineens een 'DSC zee-marifoon'. Dat moet expliciet aangezet worden door een dealer. Je kan het MMSI nummer er dus gewoon inzetten, de marifoon blijft een binnenwateren marifoon en je bent van de extra 'enter' af.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 03 juli 2014 14:55 #529822

ilCigno schreef :
WindVector schreef :
Dat betekent dat ik in mijn SH GX1100E geen MMSI invoer, omdat ik anders bang ben dat het tevens een zeevaart en DSC marifoon wordt.
Door het invoeren van het MMSI nummer wordt je marifoon niet ineens een 'DSC zee-marifoon'. Dat moet expliciet aangezet worden door een dealer. Je kan het MMSI nummer er dus gewoon inzetten, de marifoon blijft een binnenwateren marifoon en je bent van de extra 'enter' af.
Kan je dat ook gewoon niet zelf in een menutje kiezen dan? En stel je hebt de marifoon op atis staan, ontvang je dan nog wel dsc (bijvoorbeeld een disstress call)?
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 03 juli 2014 15:05 #529824

  • Koezt
  • Koezt's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8408
Nee, die ontvang je dan niet meer. DSC verzenden doet hij ook niet in de Atis stand.
Dehler Duetta 94 - Koezt
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 03 juli 2014 15:45 #529836

  • WindVector
  • WindVector's Profielfoto
ilCigno schreef :
WindVector schreef :
Dat betekent dat ik in mijn SH GX1100E geen MMSI invoer, omdat ik anders bang ben dat het tevens een zeevaart en DSC marifoon wordt.
Door het invoeren van het MMSI nummer wordt je marifoon niet ineens een 'DSC zee-marifoon'. Dat moet expliciet aangezet worden door een dealer. Je kan het MMSI nummer er dus gewoon inzetten, de marifoon blijft een binnenwateren marifoon en je bent van de extra 'enter' af.

Mijn marifoon kent 3 standen: ATI, SEA en USA. Dat in tegenstelling tot wat in de handleiding staat: INT, CAN, USA.
De standen SEA en USA zijn niet te selecteren. Dat betekent dus dat het nu echt een binnenvaartmarifoon is met alleen een werkende ATI(S) stand.
Maar wie zegt me met 100% zekerheid dat de stand SEA niet beschikbaar komt zodra ik de MMSI er in zet. Dat zou een feature kunnen zijn om er alsnog een combi van te maken zonder daarvoor naar de leverancier terug te hoeven gaan.
Stel dat dat inderdaad toch gebeurd, dan zou ik dus terug moeten naar de leverancier om de MMSI er weer uit te laten halen om het geen combimarifoon meer te laten zijn.
Dat risico wil ik niet lopen, dan druk ik bij het aanzetten wel op een extra knopje.
Laatst bewerkt: 03 juli 2014 15:47 door WindVector.
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 03 juli 2014 15:50 #529838

  • Proost
  • Proost's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10722
Je krijgt niet een MMSI nummer met alleen basis. Dan krijg je een ATIS nummer van de AT. Eerst SRC of Marcom B en dan MMSI nr.
Als je maar geniet!
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 03 juli 2014 16:20 #529855

  • WindVector
  • WindVector's Profielfoto
Proost schreef :
Je krijgt niet een MMSI nummer met alleen basis. Dan krijg je een ATIS nummer van de AT. Eerst SRC of Marcom B en dan MMSI nr.

Nee ! Dat is niet juist.
Met een basiscertificaat krijg je een MMSI voor AIS als je daarom vraagt.
Heb ik netjes via de eerder gegeven link aangevraagd en van AT gekregen. Daar staat ook duidelijk dat ik een basiscertificaat heb, een Roepnaam + ATIS EN een MMSI, i.c. aangevraagd voor AIS.
Met een basiscertifcaat mag je namelijk een AIS transponder hebben en voor een AIS transponder is een MMSI nummer nodig.
Laatst bewerkt: 03 juli 2014 16:29 door WindVector.
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 03 juli 2014 16:56 #529864

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18840
1) Het MMSI nummer en zeemarifoon hebben niets met elkaar te maken. Je kan het aanvragen en krijgen zonder het te willen of mogen gebruiken. Het is een soort telefoonnummer wat op jouw naam staat, waar je al dan niet gebruik van maakt.

2) De SH marifoons hebben de mogelijkheid voor het gebruiken van drie kanalensets. Standaard noemt SH die INT, USA en CAN, waarschijnlijk omdat daar de grootste afzetmarkt zit. Bij het programmeren van een zeemarifoon door de Nederlandse dealer worden er 2 van de 3 sets gebruikt, een derde mag niet en hoeft ook niet. Die sets kunnen iedere naam krijgen die je wilt, standaard zijn ATIS en INT, maar ATIS en SEA komen ook veel voor. Het is maar een naampje, AAP en NOOT zou bijvoorbeeld ook kunnen :). Als je wensen hebt, maak het kenbaar bij aanschaf of omprogrammeren.

3) het inprogrammeren van het MMSI nummer maakt géén zeemarifoon. De dealer moet daarvoor de internationale kanalenset activeren, samen met nog wat zaken (zoals dual watch). Dit kan en mag niet door de gebruiker gedaan worden.
@Windvector: zet je MMSI er maar in, als de marifoon dan spontaan een zeemarifoon wordt mag je hem op mijn kosten terug laten programmeren.

4) de koppeling tussen ATIS - geen DSC en zee-wel DSC is ook niet meer zo hard. Het is op de ruime binnenwateren wettelijk toegestaan om DSC wél te gebruiken. Uiteraard moet de marifoon op diezelfde ruime binnenwateren wel op de ATIS stand staan. Op sommige moderne marifoons (van de Standard Horizon modellen in ieder geval een aantal, zo niet alle) is het gewoon mogelijk dat in de ATIS stand ook de DSC functionaliteit 'aan' blijft staan. Dit kan je dealer voor je programmeren. Op de il Cigno is dit zo ook gebeurd. Dit staat overigens in geen enkele handleiding omdat deze wettelijke mogelijkheid indertijd specifiek door Nederland gevraagd is in de internationele overeenkomst op te nemen. Andere landen hebben hier geen belang bij, bij gebrek aan een IJsselmeer en Zeeuwse Delta.
Timo
Compromis 888 'il Cigno'
Laatst bewerkt: 03 juli 2014 17:08 door ilCigno.
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 03 juli 2014 19:00 #529925

Even terug naar het onderwerp GPS koppelen aan de GX2100E:
Als je deze marifoon nog niet heb aangeschaft zou ik gaan voor de GX2200E;
Sinds vorige week is deze (bij Kniest) leverbaar, met AIS ontvanger en met ingebouwde GPS ontvanger/antenne. Is maar 20,- duurder dan de GX2100 (bij Kniest is deze zelfs al niet meer leverbaar). Probleem opgelost en geen gedoe met losse GPS ontvangers.

Zie nu trouwens dat dit topic al wat ouder is, dus voor domper al geen optie meer ws......
Laatst bewerkt: 03 juli 2014 19:08 door gerwinhaaijema.
Alleen ingelogde leden kunnen reageren.

Re: Standard Horizon GX2100E 03 juli 2014 19:56 #529954

  • domper
  • domper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1224
Gerwin,
Dat was zo i zo geen optie geweest ik heb hem onder het stalen dek en daar heb ik geen GPS ontvangst, dat probleem heb ik al met de GPS muis aan mijn laptop die wil binnen niet werken.
Met de vriendelijke groet Pieter.
Alleen ingelogde leden kunnen reageren.
Tijd voor maken pagina: 0.183 seconden
Gemaakt door Kunena




© Zeilersforum.nl
