Onderwerp: Montagevolgorde schroef op saildrive (110S)

Just checking. Ik dénk dat ik het weet, maar, ik heb het niet zelf verwijderd, dus, even checken.

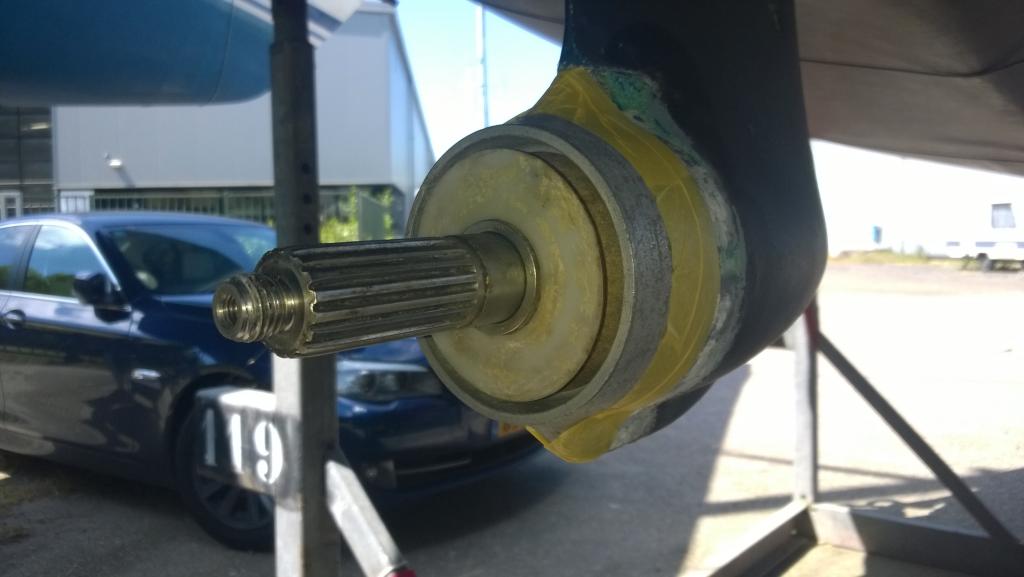

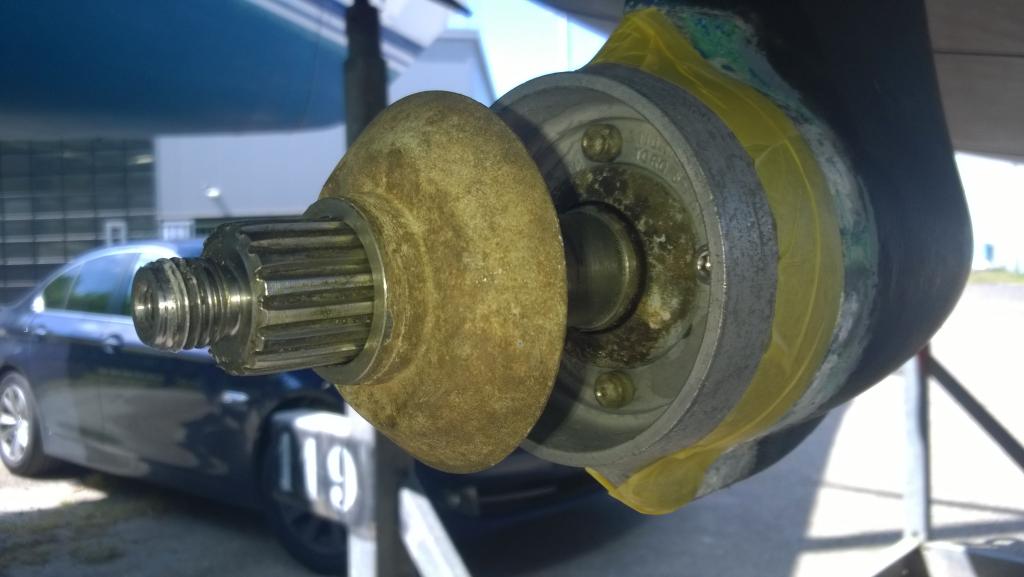

Ik heb een nieuwe anode en schroef gemonteerd en vraag me af waar exact de witte platte ronde ring komt te zitten.

Mijn idee is:

1. Anode
2. afstandsbus

3. Witte plastic ring

4. Schroef

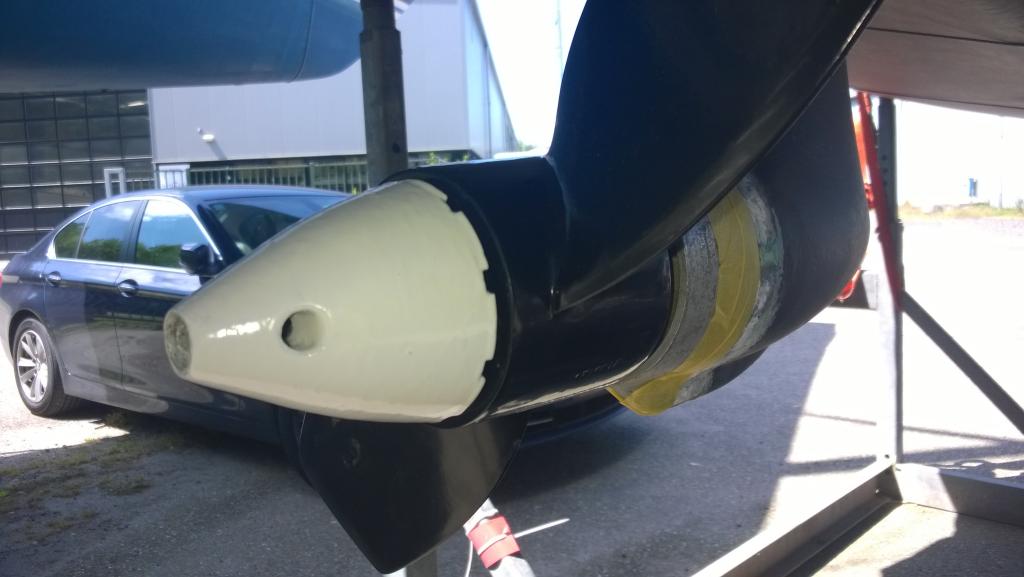

5. Hoedje voor de schroef


Klopt 'ie zo?

Volgens mij, moet je de kunststof isolatie ring plaatsen tussen schroef en eindkap
Hierdoor wordt de schroef geïsoleerd van de as bevestigd

Dus tussen 4 en 5

Bij montage de inbus schroef een druppeltje locktide meegeven, niet het puntstuk !!

johanwillemb schreef :
Is juist.

zie
http://shop.bootsmotoren.de/Volvo-Penta-Saildrives-Online-Ersatzteilkatalog-7742100-44-44.html

Dank. Maar, snap ik niet helemaal. Juist daar past ie minder lekker. Wat is de functie uberhaupt van die plastic ring?

de ring voorkomt elektrolytische corrosie
Hij past precies in de cone, hierdoor wordt de schroef elektrisch gescheiden vd as.
Zonder die ring maakt de cone, schroef en as een verbinding met elkaar

Volgens mij staat er in het werkplaats handboek ook een afbeelding.Heb het plaatje niet zo 123 bijdehand
gr Johan

Dank voor je antwoord. Maar, zo lekker past hij niet in de cone en daarnaast maakt de schroef altijd contact met de as door dat hij simpelweg op de as zit gemonteerd. Derhalve snap ik het niet. Die nylon ring kan dus niks isoleren m.i.
Ik zal zo de boel weer loshalen en nogmaals goed bekijken.

Als je goed naar de schroef kijkt, dan zie je dat deze uit meerdere delen bestaat.
Het deel wat over de as gaat, is geisoleerd tov het andere deel vd schroef

Nou, blij dat ik het nog even gecheckt heb hier en je hebt helemaal gelijk! Wel merk ik op dat het visueel eigenlijk niet is waar te nemen; je ziet geen duidelijke isolater tussen asfitting en schroef zelf. Maar, hij is er wel degelijk als je gaat meten en inderdaad voorkomt de nylon ring contact tussen de conus en schroefas en dus as en schroefas.

Top, thx!
