Onderwerp: Dagelijkse problemen bij maritieme radioapparatuur

Zeilprutser schreef :
Wat ik niet geschreven of toegelicht heb is dat explosieveilige kast in hoofdzaak in 2 groepen te verdelen zijn.
- Geheel gas dicht met pakkingen etc.
- Soort van dicht, maar zo lompsterk, dat als er in de kast ontsteking plaatsvindt, dat de kast dat overleeft en binnenswerks houd.

De foto was in de laatst genoemde. Condens-pompwerking doet de rest.

Over gas en de bijna fouten die al 30 jaar zitten kan ik ondertussen ook wel een boekje vol schrijven.
(aangelegd door "erkende" installateurs)

Tony2920 schreef :
Overal en nergens, anders krijg ik hier weer gezeik over commerciële berichtgeving. Wij leveren dat al jaren aan allerhande bedrijven en werven, maar er is (tot nu toe bekend) geen enkele winkel in NL die dat even standaard kan leveren. Wij hebben de dikwandige versie, die geeft ook veel mechanische sterkte. De krimpverhoudingen zijn 1:3 en 1:4 (= duurder). In maten van 3-54mm, maar goedkoop is het niet.

De dunwandige versie ligt wel eens in een winkel schat ik, maar is van beduidend andere kwaliteit.

Bij antenne werkzaamheden is naast de soldeerbout dus ook altijd een (verf) föhn noodzakelijk.

De juiste maat krimpkous werkt ook uitstekend om een kabel bij b.v. scherpe doorvoeren of schaviel randen.

Tony2920 schreef :
Krimpkous met lijm heb ik ooit bij Conrad gekocht (zo'n TRU COMPONENTS assortiment doosje). Zoals bekend niet de goedkoopste: www.conrad.nl/zoeken?search=kr...m&searchType=regular

Orange Sunset schreef :
ja, dat is de veel goedkopere dunwandige variant.
Onze stukken zijn 60cm, op een rol wil het niet echt vanwege de stugheid (= sterkte)
Als het krimpt wordt de wanddikte dikker. Onze ongekrompen wanddikte begint bij 1mm tot 3 mm afhankelijk van de uiteindelijke diameter

Blij dat ik het woord "allerhande" weer eens lees.
Dat kom je tegenwoordig veel te weinig tegen.
Dus...

Calidris schreef :
Pfff dat is een flinke wanddikte. Heb je enige indicatie hoeveel jaar zo'n dunwandige in weer en wind overleeft? Ik heb die namelijk in de masttop gebruikt.

Die "dunne" lubbert uit als die kan bewegen of trillingen, maar wanneer of hoe lang dat duurt?

Het doel van die wanddikte is om een mechanische versterking te maken in het verlengde van de stekker, zodat de overgang stekker-kabel star blijft.

Voor binnen is de dunne prima.

De in de 'gewone' handel te verkrijgen verlijmde krimpkous is prima voor onze bootjes. Altijd de zwarte variant gebruiken, die is UV-stabiel. Je kunt ook prima twee krimpkousen over elkaar heen gebruiken, soms is dat zelfs nodig als de kous om de connector te ruim is voor de draad. Dan eerst een dunnere kous om de draad en vervolgens daar overheen een dikkere kous.

Liever geen gebruik maken van vuur (aansteker o.i.d.) om te krimpen, dat gaat te ongecontroleerd. Beter is om een heteluchtpistool ('verfafbrander') te gebruiken.

Verlijmde krimpkous kan je ook prima gebruiken als mechanische bescherming om draden, bijvoorbeeld bij de mastvoet. Het geeft ook enige bescherming tegen schavielen, maar is geen vervanging voor rubber kabeldoorvoeren.

Voor een PL295 marifoonantenne connector werkt zelfvulcaniserende tape toch wel het beste vanwege de dikte van de connector versus de dikte van de marifoonkabel. Gewoon de boel na montage lekker inpakken. Mocht het ooit weet los moeten dan snij je deze tape gemakkelijk open, geen lijmresten.

Calidris schreef :
Er staat vrijwel geen spanning op, maar trillingen zijn er zeker boven in de mast. Het is gebruikt voor de marifoonantenne. Ik gebruik het ook binnen voor de kant van de splinternieuwe Aircell-7 kabel. Het zit nu 6 maanden in de mast met een mooie vloeiende bocht, zal wel nog in orde zijn. Volgende keer als de mast naar beneden misschien dan maar preventief vervangen voordat de kabel vochtproblemen krijgt, kost wel weer een nieuw stekkertje.

Calidris schreef : Die eerste had ik van de week andersom. Kabels van een blokomvormer in persogen vastgesoldeerd. Helaas hadden ze ongezekerde dropveters gebruikt. De soldeer hing door de warmte dus grotendeels onder het persoog. Gelukkig niets gebeurt maar er hing wel twee keer 140Ah aan. Dat geeft best vuurwerk op een stalen boot.

Hee Evert-Jan, long time no seen....

Calidris schreef :
Tijd voor een Atex opfristraining!?

Pakkingen hebben alleen met IP rating te maken. Gasdicht bestaat daarbij niet; is geen criterium. Die, wat je tweede groep noemt, hoeft niet gasdicht te zijn. Ex-d geeft bij explosie IN de enclosure een gecontroleerd vlampad naar buiten, zodat de warmte van het ontsnappende hete gas onvoldoende is tov de ontstekingsenergie van de gasgroep waarvoor de kast+inhoud gecertificeerd is. Tegelijkertijd mag de drukopbouw niet zo hoog worden dat de kast uit elkaar klapt. De geslepen pasvlakken mag je daarom ook NOOIT invetten. De druk moet gecontroleerd kunnen ontsnappen. Daarom mag je ook nooit veranderingen aanbrengen in zo’n kast. Certificering dient opnieuw plaats te vinden dan.

Het is niet ongebruikelijk dat een Ex-d kast een verwarming heeft om… je raadt het al

Bij Ex-d moeten de kabels ook gecertificeerd zijn: bij explosie in de kast kan, via de glands en de kabel, de explosie propageren naar buiten.

Hebben jullie een procedure deze serieuze non-compliance te escaleren? Dit kan een bedrijf bij herhaling of geen verbeter-plan haar licence to operate kosten. Arbo wet…

Tony2920 schreef : Ik koop over het algemeen alleen electra geralateerde dingen van het merk Ancor of Blue Seas, als dat er op staat dan zit je wel goed. Vertinde koperdraad met extra dunne tieren, krimpkousen die lijmen en daardoor ook onderwater nog bescherming bieden, UV bestendig, beperkte afgifte van giftige dampen als je het heet maakt of als er brand is etc. Nu dat Ancor en Blue Seas gefuseerd zijn met Mastervolt is het in Europa ook veel makkelijker te krijgen.

Ik dacht ik spring nog even in voor je 20000e bericht. Sprak je vrouw laatst nog wel, maar jij had je weer op een platform verscholen die week.

Evert schreef :
Tja, sorry, dat doen platformen nu eenmaal.

Nachtvlinder schreef :
Gelukkig heb ik niks met die kast te maken, maar de eigenaar en zijn elecs weten het dus kennelijk ook niet. De bouwer heeft daar ook nooit over nagedacht.

Klinkt allemaal logisch, maar het had helemaal nooit zo'n lompe kast buiten moeten zijn. De apparatuur staat er een paar meter achter (binnen).

Dat soort zaken zie dus vaak.

‘t Is toch kwetsbaar he, dat plastic spul.

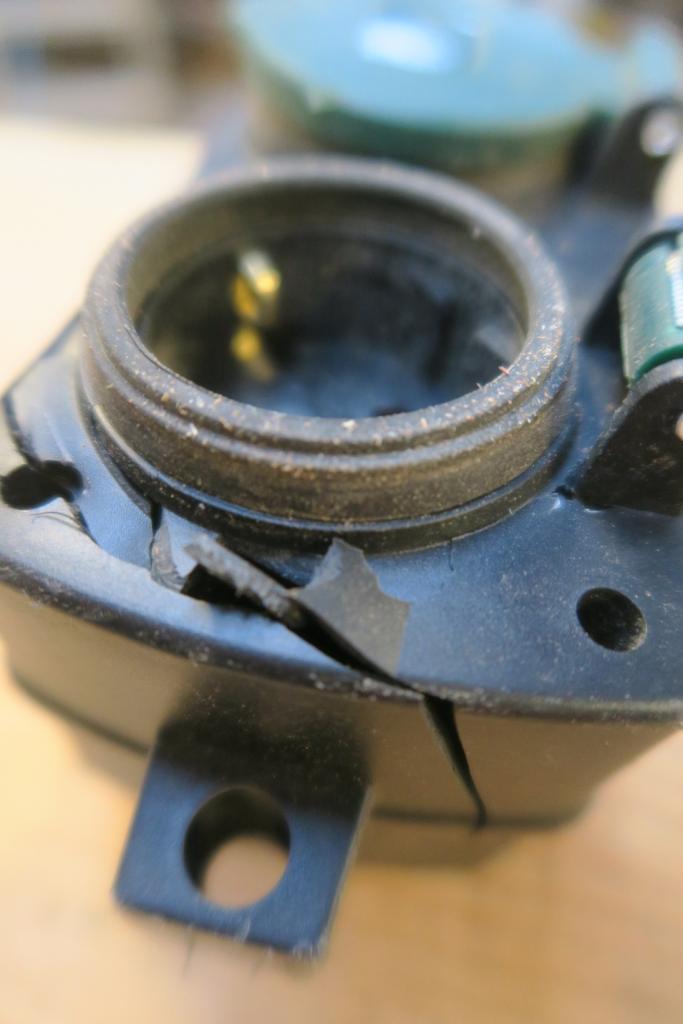

Dat stekkerdoosje ging al stuk toen ik er even een stukkie hout oplegde.

Okee okee, ‘t was wel een houtje met een gewicht van twee ton

De schade valt me nog mee gegeven die twee ton. Vreselijk sterk dat kunststof!

Bruut!

Zonde van zo'n moderne vintage WCD.....

Ik denk dat je het einde er nog wel vanaf kan zagen en ff de zijkant met ducttape dichten.

Airgead schreef :
Gewoon direct ducttape erover, dat is veel minder moeite!

Daar istie weer. Paar weken terug deed ik een twijfelachtige SWR reflectie meting.

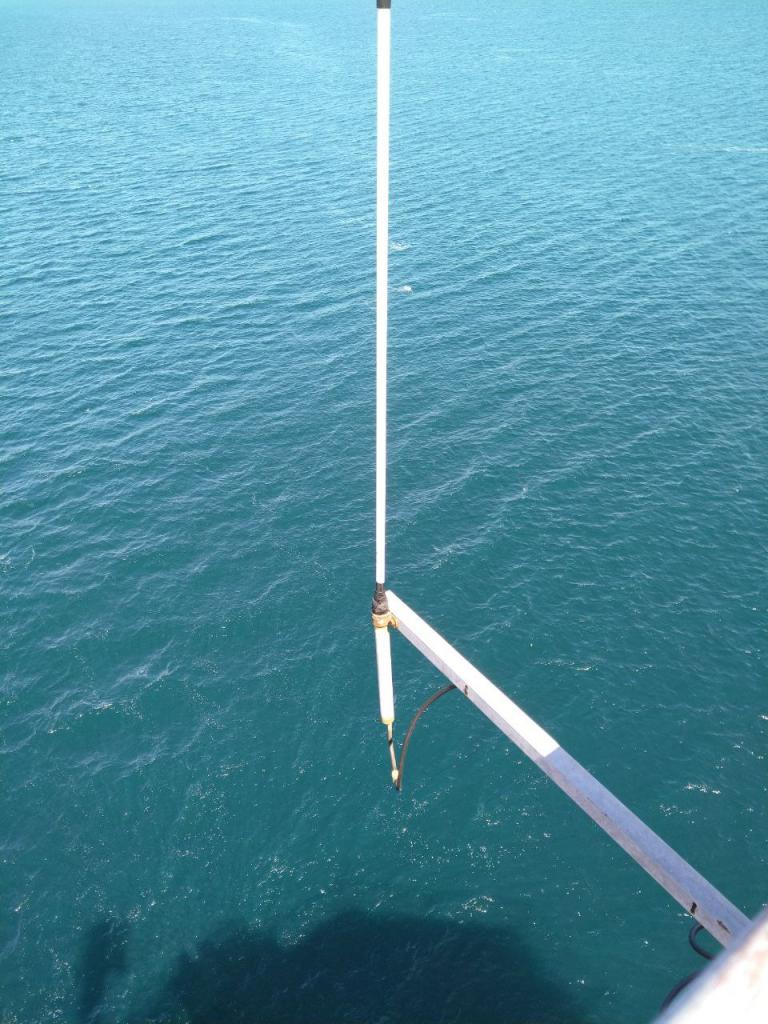

De TDR meting gaf aan dat er niks meer aan het eind van de kabel zat. Bij een inspectie rondje op het helidek zag ik dit:




Dan denk je wat zit daar nu op de kabel?

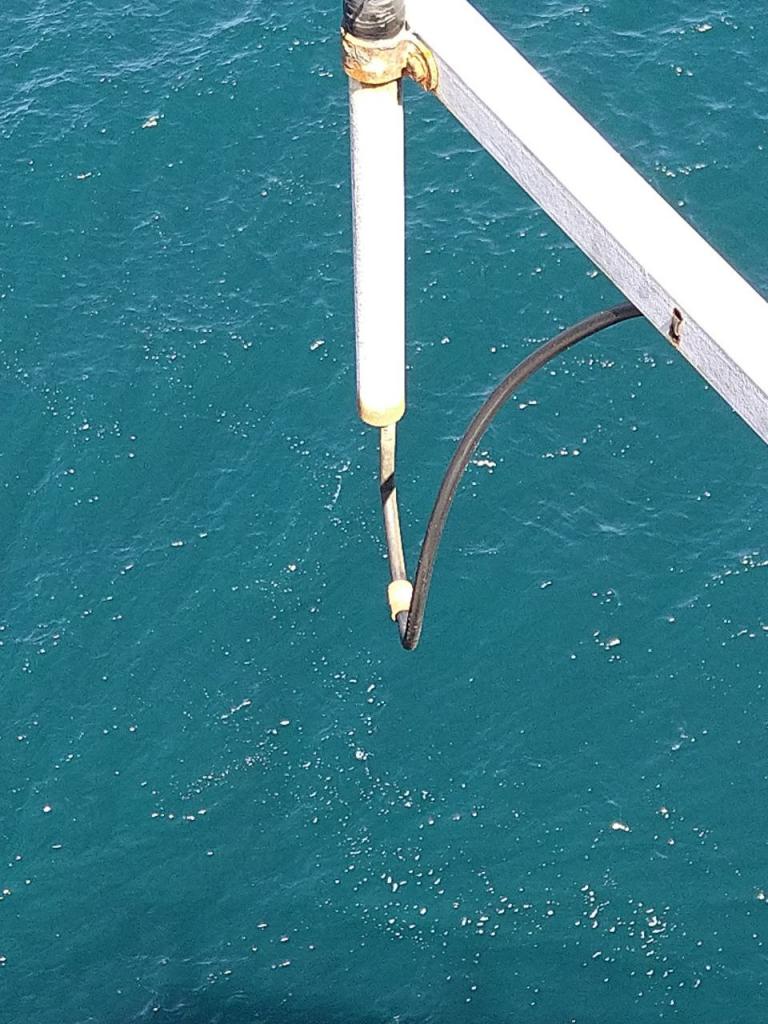

Kijkje nog eens:

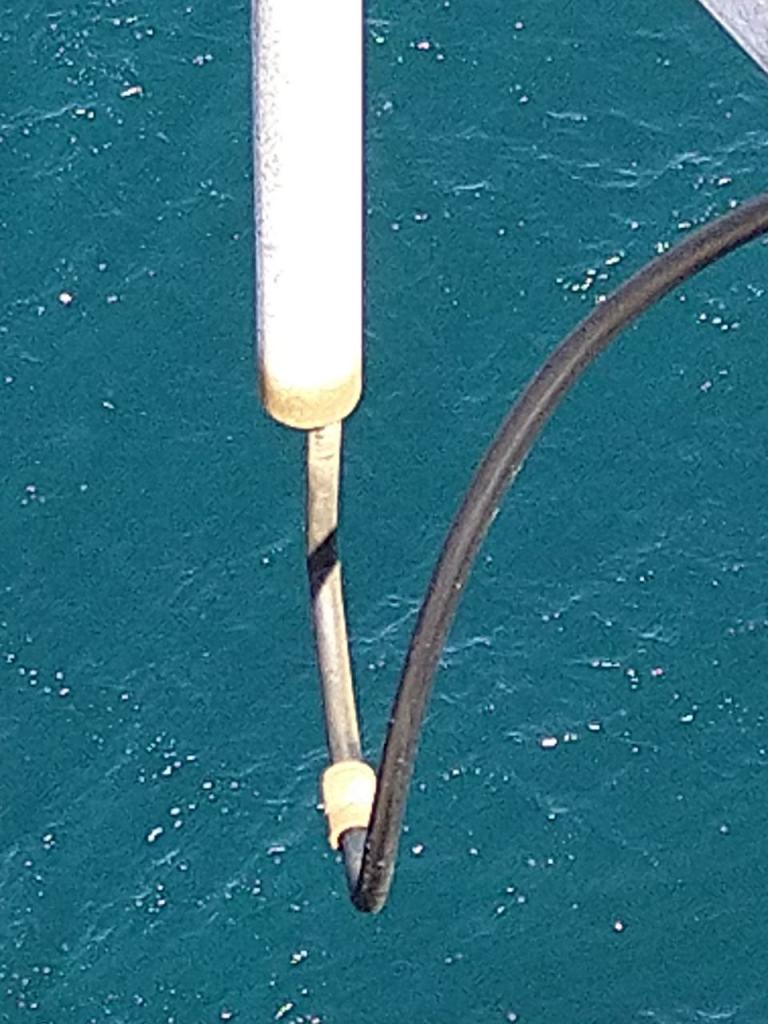

Blijkt de huls te zijn van de steker die losgekomen is door wind en downwash van de heli.
De stekker hing los in het pijpje.

Kan je daar nog een beetje bij, of hang je dan 20m boven zee?

rooiedirk schreef : hangend aan de heli...
