Onderwerp: aansluiten perilex stekker mechanische afzuiging

dit heeft niets met zeilen te maken, maar dat hebben we wel vaker op het forum, toch?
voor thuis heb ik een nieuwe 3 standen mechanische afzuiging gekocht tvv een 2 standen afzuiging
de motor zit met een perilex aansluiting, 5 draden, voor stroom en 3 standen regeling zie bijlage
voor de bediening van de 3 standen regeling komt er geel/groen, blauw en bruin uit de muur
kleuren zijn niet origineel, is door een "mannetje" aangelegd, stand 0 1 en 2
de nieuwe box zit gemonteerd
als ik de oude los test:
geel/groen en blauw doet niets
bruin en blauw gaat hij lopen
bruin en geel/groen idem
het snelheids verschil kan ik niet horen
ik was ook even vergeten een andere bedieningsknop te kopen , de oude knop was kapot, bruin en blauw zat met een kroonsteentje
er komt een nieuwe 3 standenknop stork air sa
wel wil ik de boel tijdelijk aan de praat krijgen
wat kan ik het best aansluiten bij de nieuwe afzuiging
bruin en blauw of bruin en geel/groen
weet iemand of dat uitmaakt?
ton

Ton,

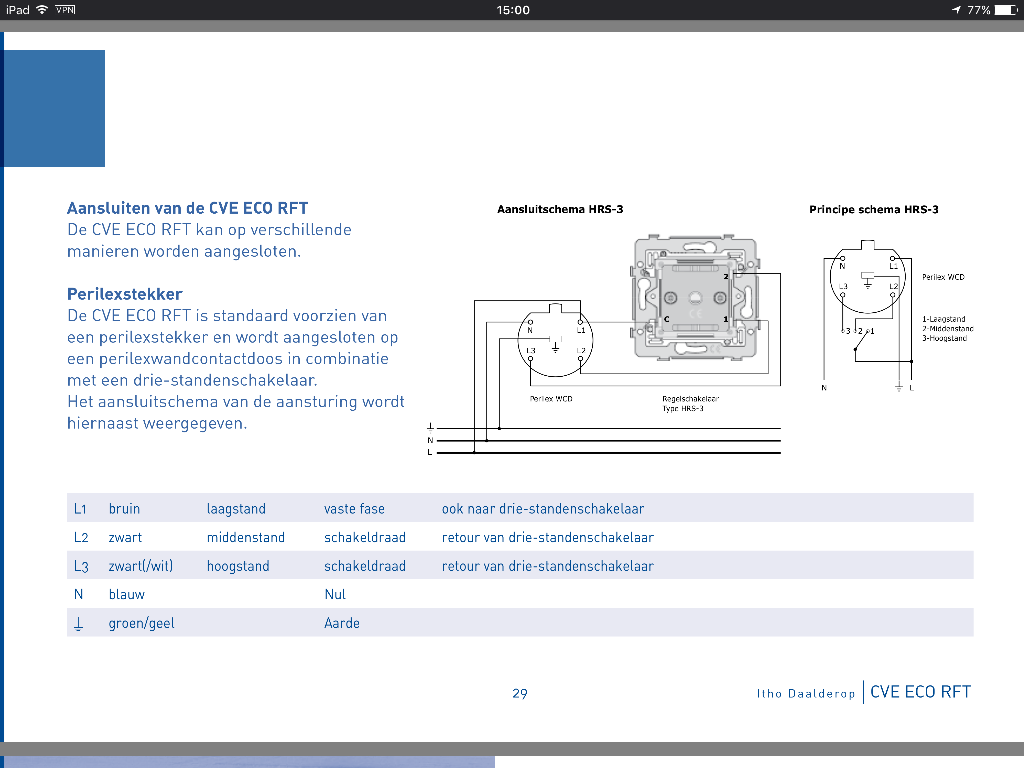

Heb je hier wat aan, moet toch niet zo moeilijk zijn.
Je kan dus voor tijdelijk ook een doorverbinding maken voor een vast toerental.

puristen alarm aan

Beste Ton, ga nou niet liggen rommelen met 220. Breng eerst je kleurcodering/ functie perkleur op orde. Dan gaat het aansluiten als een zonnetje en snap je over een jaar ook nog hoe het ook alweer zat.

puristen alarm uit

eens met koko, de groengele draad mag bijvoorbeeld NOOIT spanning voeren, en dat doet ie als ik het zo lees wel

hoi Ton,

De kleuren die je opnoemt is dat bij de stekker van de ventilator of beneden bij de schakelaar? De meeste ventilatie boxen horen namelijk altijd te draaien (Stand 1) dit gebeurt als je bij de schakelaar alles los haalt. bij de schakelaar beneden zit normaal gesproken 1 bruine draad en 2 zwarte draden. als je (beneden bij de schakelaar) bruin en 1 van de zwarte doorverbindt gaat hij op stand 2 en met de andere zwarte draad naar stand 3. Dit verschil kan je meestal wel horen. Dit kan je zien op het plaatje van Bram, als je naar de schakelaar kijkt bij stand 1 zie je geen draad lopen en bij 2 en 3 wel dit horen zwarte draden te zijn. Wat wel eens gebeurt dat mensen bedrading gaan veranderen om de ventilator helemaal uit te laten gaan ( misschien dat mannetje waar je het over hebt) dan wordt het wat lastiger en moet je echt even goed de kleuren doorgeven bij de schakelaar, in het stopcontact bij de ventilator en de stekker vd ventilator.

Gr Pascal

Ik stuur je nog even een mail over de huik

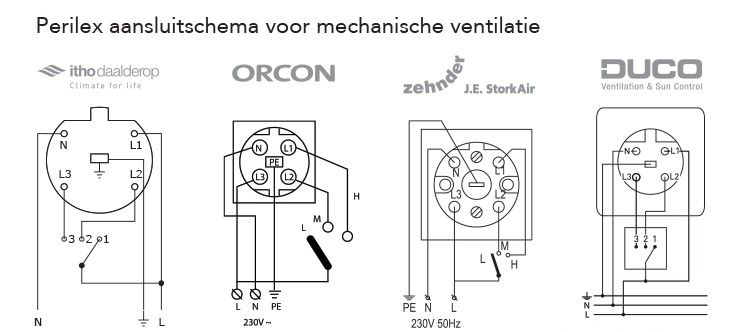

Probleem bij Perilex is dat ieder merk afzuiger z'n eigen aansluitschema gebruikt. Ik heb een tijdje terug onze oude afzuiger vervangen door eentje van Itho. Die heeft een draadloze afstandsbediening voor de verschillende snelheden. Wordt de elektrische aansluiting heel simpel.

LET OP:

Ten opzichte van de oude afzuigingen (de Storks e.d.) is, ik meen pen 1 en 2 omgewisseld. Iets met andere standaarden en zo.
Heb zelf laatst de oude vervangen voor een Itho, zodoende kwam ik er achter.

Kan geen kwaad, maar dan doet ie het niet. Zal zo meteen even een tekening opzoeken.



Geen antwoord op je vraag, maar misschien heb je er wat aan.

CeesS schreef :
Inderdaad erg handig , die draadloze bediening.
Ik heb die aanpassing iets van 12 jaar geleden uitgevoerd en een afstandsbediening in zowel de keuken als de badkamer gezet.Vraag me trouwens af hoelang die afstandsbedieningen meegaan want ze doen het nog steeds.
Overigens schelen die moderne ITHO afzuigventilatoren ook nog eens fors in electriciteitsverbruik .Scheelt dik de helft.
www.cvtotaal.nl/itho-energiezu...BWyUKs8XchoCyS3w_wcB
Ad

ik heb eerst de stoom eraf gehaald en daarna de boel uitelkaar gehaald
de perilex wand contact doos, als volgt
N links boven blauw dik 220
T rechts boven blauw dun, gaat naar schakelaar
midden boven geel/groen dik aarde
R links onder bruin dik 220
S rechts onder geel/groen dun, gaat naar schakelaar
er komt een zwarte draad uit de muur, hier zit de bruine dunne draad aan, gaat naar schakelaar
en nog een loze zwarte draad, kan kloppen, vroeger zat er beneden een schakelaar

voor de regeldraad is een stuk 3 aderige kabel gebruikt, daarom wijken de kleuren af

volgens de leverancier zou ik met deze 3 draden een 3 standen ventilator moeten bedienen
in combinatie met een 3 standenschakelaar, deze is besteld
alleen even de boel provisorisch aan de gang krijgen, wat ga ik doorverbinden|?
iedereen alvast bedankt voor de hulp!!

Yellow, bij de oude ventilator waren de lagers versleten, ik heb bewust voor een laag verbruik ventilator gekozen
pascal, heb je hier wat aan?
je hebt mail

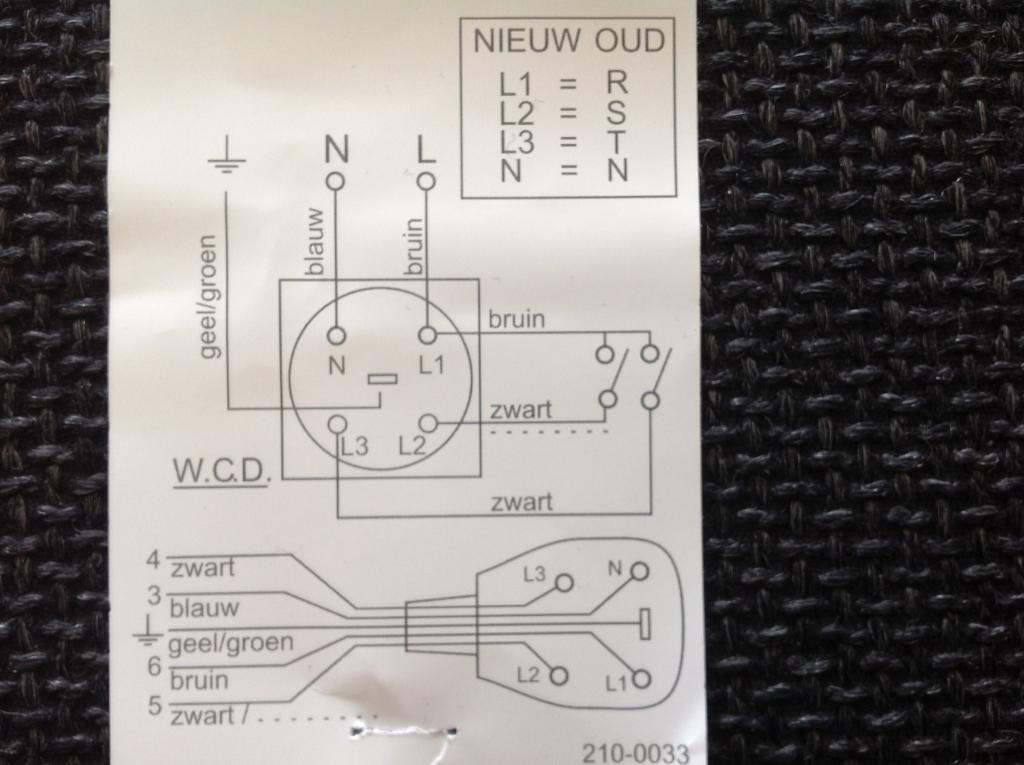

Dit zat toentertijd aan het netsnoer van de Itho afzuiging:

we komen er wel!, elektriciteit is eigenlijk niet mijn ding, maar ik had geen zin een monteur te laten komen, geld kan je maar 1x uitgeven
de boel zit nu tijdelijk aangesloten en draait
L3 zit voorlopig verbonden met een zwarte draad die uit de muur komt, daar zit met een kroonsteen een bruine draad aan, loopt niet via de stekker
alleen zit bij mij op R de bruine voeding ipv L1
ton

Groengeel + de aarde draad en is belangrijk voor je veiligheid.
Bruin is de fase.
Blauw is de nul.
En de rest zou een schakeldraad moeten zijn.
Bruin zit normaal op L1 maar kan je ook op 2 of 3 zetten en dan gaat van langzaam toeren naar snel toeren.

Meten kan eerst de voeding bruin blauw zien uit te zoeken en dan kan je vanzelf de keuze maken.
De RF draad loze schakelaars zijn inderdaad heel fijn en gebruik dit al weer wat jaren.
Er zijn tevens vocht sensors en ir sensors draadloos aan te sluiten.
