Onderwerp: NASA Clipper windmeter en "close haul" meter

NASA Clipper windmeter en "close haul" meter 19 mei 2016 18:40 #736665

  • Sloe Gin
  • Sloe Gin's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10123
Ik snap het verschil niet
Is er überhaupt wel een verschil?
May sauce be upon you.
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 19 mei 2016 18:52 #736669

Verkoopt NASA ook een close hauled windmeter dan? Wist ik niet. Normaal gesproken geeft zo'n close hauled windmeter een ingezoomd stuk schaal van de normale schaal weer, de aan-de-windse sectoren dus: van -50 graden tot +50 graden bijvoorbeeld. Idee is dat je daar dan nauwkeuriger op kunt sturen om je in-de-windse snelheid (VMG) te maximaliseren.
Het meeste nut (maar dit is omstreden) wordt dit geacht te hebben indien de windmeter de TRUE wind uitrekent en weergeeft: je kunt dan op de upwind angle (UA) uit je meetbrief sturen - als die klopt natuurlijk ;)

Als ik moest kiezen tussen een "normale" en "close hauled" zou ik voor de eerste gaan - daar heb je op alle koersen iets aan!
Laatst bewerkt: 19 mei 2016 18:53 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 19 mei 2016 19:01 #736675

  • Sloe Gin
  • Sloe Gin's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10123
Ik heb het idee dat je die Close Haul aan kan sluiten op je gewone windset
Ik zoek nog even verder.

En gevonden Onderaan pagina 8

Maar nu snap ik jouw verhaal nog niet Nachtvlinder.
May sauce be upon you.
Laatst bewerkt: 19 mei 2016 19:06 door Sloe Gin.
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 19 mei 2016 19:05 #736677

O dat zou kunnen. De "gewone" NASA stuurt de (uit de mastunit) ontvangen wind-data naar buiten via NMEA; zou kunnen dat die close hauled deze (als een soort repeater) weerheeft voor die aan-de-windse sectoren.

Geen idee of en waar er evt true wind berekend wordt (windset en/of repeater heeft dan een boatspeed of SOG input nodig)
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 19 mei 2016 19:06 #736678

Sloe Gin schreef :
Maar nu snap ik jouw verhaal nog niet Nachtvlinder.

O sorry: waar ben ik onduidelijk?

Verschil is dus dat een normale windset een schaal heeft van -180 tot +180 graden (gehele cirkel), terwijl de close hauled de sector tussen -50 en +50 uitrekt over diezelfde cirkel. Je kunt dus precieces aflezen.

Edit: uit je manual:
Het Clipper Wind Systeem kan worden uitgebreid met een dochter (Aanwijs)instrument en een Close-Hauled en Ruime wind display

Niet duidelijk of er een close-hauled én ruime-wind display is of dat dit in één dochter instrument gebeurt (omschakelbaar)
Laatst bewerkt: 19 mei 2016 19:11 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 19 mei 2016 19:09 #736679

  • Sloe Gin
  • Sloe Gin's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10123
Ligt meer aan mijn beperkte kennis.

AHHHH dus dat is 't

Voer een toerzeiler als ik dus niet zo spannend denk ik.
May sauce be upon you.
Laatst bewerkt: 19 mei 2016 19:10 door Sloe Gin.
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 19 mei 2016 19:14 #736682

Nee, denk het ook niet. Als je er écht iets aan wilt hebben dient je data ook erg nauwkeurig te zijn, je meetbrief moet kloppen óf je moet door ervaring precies weten hoe hoog je moet zeilen voor maximale VMG.

Ben je er al uit of je een "gewone" windset wilt trouwens? JE was toch op zoek naar een gadget - maar alleen als dat een voor jou nuttig gadget was - dus weer mínder gatgetterig eigenlijk!?
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 19 mei 2016 19:19 #736683

  • Sloe Gin
  • Sloe Gin's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10123
Hehehehe jou ontgaat ook niets he :D

Nou.....
Ik heb nu op 2 schepen een paar dagen mee mogen varen die zo'n ding wel hebben en ik zie nu in dat het dus niet zo'n gadget is als ik eerst dacht. Voortschrijdend inzicht! :p

Daarnaast kan je via je NMEA dus ook je stuurautomaat aansturen en kan je deze feitelijk als windvaan gaan gebruiken.
Zeer interessant dus ineens voor de lange oversteek over de grotere zeeën zoals de Noordzee.
May sauce be upon you.
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 19 mei 2016 19:20 #736685

Sloe Gin schreef :
Voer een toerzeiler als ik dus niet zo spannend denk ik.

De CH is de enige meter waar ik helemaal nooit naar kijk.
Hij staat bij mij op Schijnbare Wind, en de AWS kan wel eens heel even interessant zijn.
De gewone windmeter staat op True Wind.

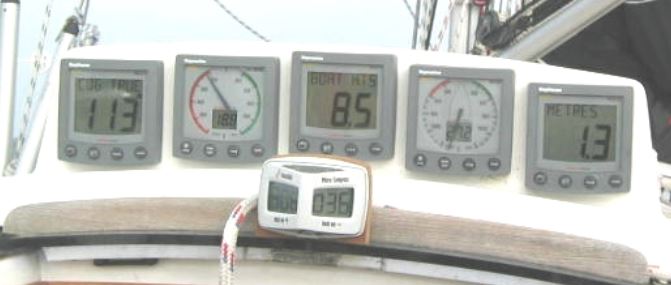

Op de foto: rechts van het midden de gewone meter, op True, wind van linksachter op 160 graden, windsnelheid 27 kts.
Links van het midden de CH, die schakelt tussen aan de wind en voor de wind om, en wijst altijd de kleinste hoek aan (aan de wind of ruime wind). Hier op schijnbare wind, 40 graden van links- ACHTER (want we zitten ruime wind), en schijnbaar 18 kts (want we gingen nogal hard).


"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 19 mei 2016 19:24 #736687

Handig dat die van jou omschakelt tussen opkruizen en afkruizen. Jij vaart toch ook op de downwind angles uit je meetbrief dacht ik? Kun je de close-hauled ook op True zetten daarvoor?
Laatst bewerkt: 19 mei 2016 19:24 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 19 mei 2016 19:26 #736690

  • Sloe Gin
  • Sloe Gin's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10123
Is true wind dan eigenlijk niet de enige echt interessante info? Zodra deze gekoppeld word aan snelheid en koers kan de NMEA het toch verder wel alleen af?

Apparent wind is niet meer dan een afgeleide van deze waarden denk ik?
May sauce be upon you.
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 19 mei 2016 19:38 #736696

Nachtvlinder schreef :
Handig dat die van jou omschakelt tussen opkruizen en afkruizen. Jij vaart toch ook op de downwind angles uit je meetbrief dacht ik? Kun je de close-hauled ook op True zetten daarvoor?

Dat zou kunnen, maar de DA is ruime wind (op een paar graden nauwkeurig) prima te zien op de gewone meter. En aan de wind is AWA toch veel onnauwkeuriger en trager dan de telltales.... en dus gebruik ik die CH niet. Met de CH op True kan het wel, maar dan raakt je de orientatie tov de wereld om je heen kwijt: die is 360 graden rond, geen 140.....
"You means de Womens' Libromatium Movenint done created de uncontrollable urgement to play dingle-dangle-dingle wit de personal requipment of yo own gender?" Zappa, Thing Fish
Laatst bewerkt: 19 mei 2016 19:40 door Baasklusje.
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 19 mei 2016 19:46 #736698

Dankje, duidelijk!
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 24 sept 2018 15:27 #981733

  • Re-Fresh
  • Re-Fresh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1197
Het is al ff geleden dit topic maar door Anjo gevonden.
Het feit is dat ik van Anjo een windvaan met display heb overgenomen, werkt trouwens perfect, maar.... Er zit nog een display bij, een soort dochter display.
Op die pagina 8 waarnaar verwezen word in dit topic staat rond kapje van het moeder display afhalen.
Maar dat heb ik niet alleen een stekker met 5 draadjes en aan het zgn dochter display zitten er maar 3.
Weet iemand hoe je deze aan elkaar kunt koppelen?
Deze naam blijft bestaan maar gaat niet meer gebruikt worden. Geen PM meer naar toe sturen.
Nieuwe naam is nieuwe boot "Midnight Blues"
Rob
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 24 sept 2018 17:08 #981779

  • Anjo
  • Anjo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 12630
"" kan worden uitgebreid met een dochter (Aanwijs)instrument en een Close-Hauled en
Ruime wind display. De kabel van het dochter instrument wordt aan de achterzijde van het hoofdinstrument
aangesloten. De aansluiting op het hoofdinstrument kan worden vrijgemaakt door de ronde kap aan de achterzijde te verwijderen "


Dus aan de achterkant moet er iets gesloopt kunnen worden.

En dan moet je dit zien



www.nasamarine.com/wp-content/...ical-Wind-System.pdf

FF scrollen
Stuurman aan wal ;-)
Laatst bewerkt: 24 sept 2018 17:10 door Anjo.
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 24 sept 2018 17:10 #981780

  • Re-Fresh
  • Re-Fresh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1197
Ja en dat ist hm nu daar kan nix gesloopt worden dat is uit 1 stuk.
Maar er zit wel een stekker met 5 draadjes.
Deze naam blijft bestaan maar gaat niet meer gebruikt worden. Geen PM meer naar toe sturen.
Nieuwe naam is nieuwe boot "Midnight Blues"
Rob
Laatst bewerkt: 24 sept 2018 17:15 door Re-Fresh.
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 24 sept 2018 17:13 #981782

  • Anjo
  • Anjo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 12630
A Repeating display unit and a Close-hauled & Running Display
unit are available for use with the Clipper Wind System. The
repeater cable is plugged into the rear of the master instrument.
If it is desired to use both a Repeating Display and a Close-hauled
& Running Display with a Clipper Wind System, connect the second
repeater to the 3 way terminal block of the first repeater.
Stuurman aan wal ;-)
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 24 sept 2018 17:13 #981783

  • Anjo
  • Anjo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 12630
Hier staan alle manuals

www.nasamarine.com/manuals/
Stuurman aan wal ;-)
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 24 sept 2018 17:17 #981786

  • Re-Fresh
  • Re-Fresh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1197
Jep die heb ik en zie je dus inderdaad 5 aansluitingen maar geen kleuren.
Dus dan kan je nog nix
Deze naam blijft bestaan maar gaat niet meer gebruikt worden. Geen PM meer naar toe sturen.
Nieuwe naam is nieuwe boot "Midnight Blues"
Rob
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 24 sept 2018 17:18 #981787

  • Anjo
  • Anjo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 12630
Staan die niet op de zijkant van de meter?
Stuurman aan wal ;-)
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 24 sept 2018 17:30 #981792

  • Re-Fresh
  • Re-Fresh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1197
Jee jij bent snel.

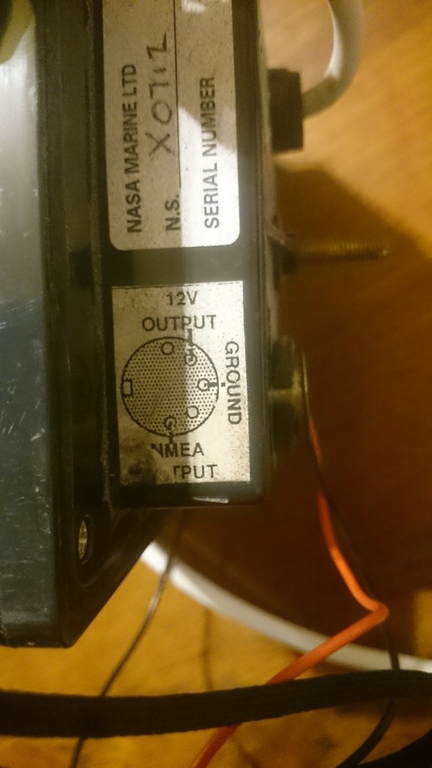

Dr staat wel wat bij maar weer geen kleuren en dan wordt het moeilijk straks blaas ik wat op. En je weet dat ik enigszins ongeduldig ben
Deze naam blijft bestaan maar gaat niet meer gebruikt worden. Geen PM meer naar toe sturen.
Nieuwe naam is nieuwe boot "Midnight Blues"
Rob
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 24 sept 2018 18:29 #981810

  • Re-Fresh
  • Re-Fresh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1197

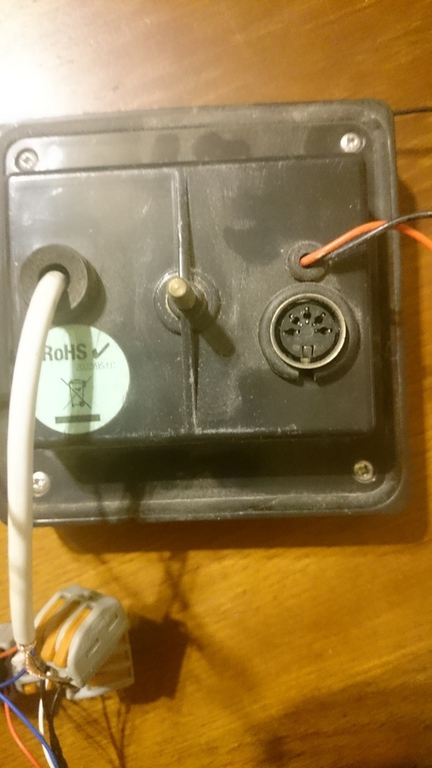

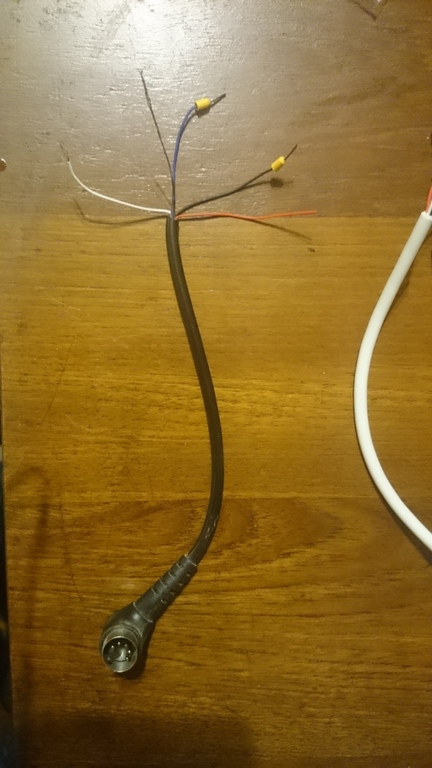

Hier kun je zien wat ik bedoel dan wordt het denk ik wat duidelijker





Deze naam blijft bestaan maar gaat niet meer gebruikt worden. Geen PM meer naar toe sturen.
Nieuwe naam is nieuwe boot "Midnight Blues"
Rob
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 24 sept 2018 18:41 #981813

J*zus... een DIN-stekker?? Dat kan toch niet waar zijn... :S . Dat is vragen om storingen...

De kleuren kom je snel genoeg achter door de kabel even door te meten met een universeel meter in standje “Ohm”...
Na een periode van stilte ben ik er weer...!
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 24 sept 2018 18:46 #981814

  • Re-Fresh
  • Re-Fresh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1197
Best Rob
Ach het is maar een extra meter voor mij een speeltje zo nauwkeurig vaarvakantie toch niet. Maar leuk er bij.
Hoe moet ik dat ding meten?
Deze naam blijft bestaan maar gaat niet meer gebruikt worden. Geen PM meer naar toe sturen.
Nieuwe naam is nieuwe boot "Midnight Blues"
Rob
Alleen ingelogde leden kunnen reageren.

NASA Clipper windmeter en "close haul" meter 24 sept 2018 18:58 #981817

  • Seashore
  • Seashore's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 855

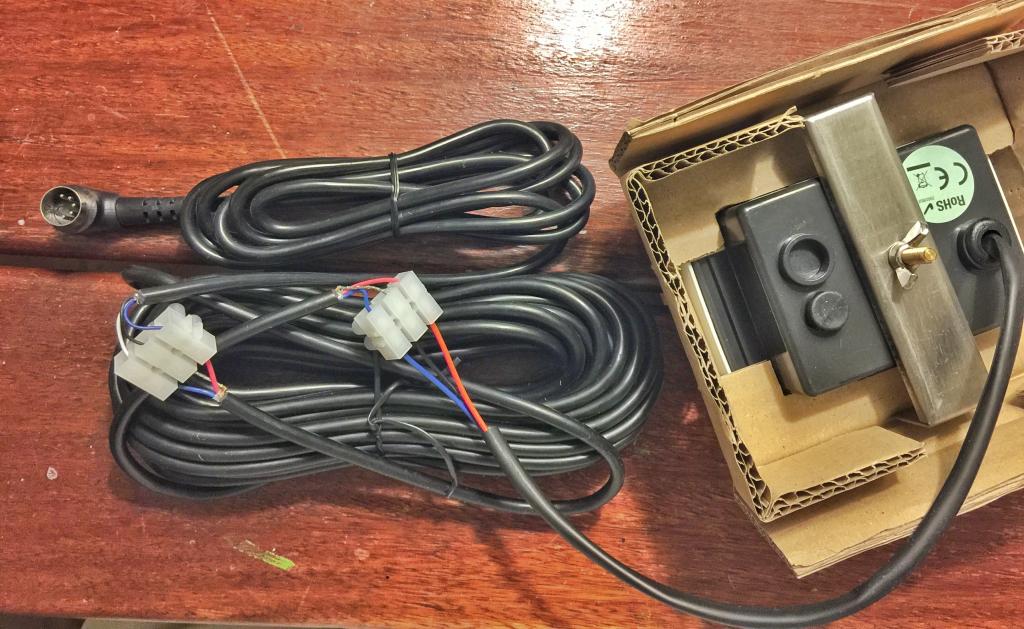

Misschien heb je hier iets aan? Ik heb nog een ongebruikt Close Hauled setje liggen. Vanuit de meter komen er een blauwe, zwarte en een rode draad. Daartussen zit (origineel zo geleverd) een verlengdraad.

Rood > Rood
Zwart > Afschermdraad (in het midden, gesoldeerde koper)
Blauw > Blauw

Aan de andere kant van deze verlengkabel zit deze aangesloten op een kabel met stekker met vijf pinnen (DIN). De aansluiting daar zit als volgt:|

Rood > Blauw
Afschermdraad > Zwart
Blauw > Wit

Laatst bewerkt: 24 sept 2018 19:31 door Seashore. Reden: verkeerde kleur genoemd
