Onderwerp: Python Drive Homokineet schroefas demontage

Python Drive Homokineet schroefas demontage 20 dec 2016 16:22 #793378

Beste Watersporters,

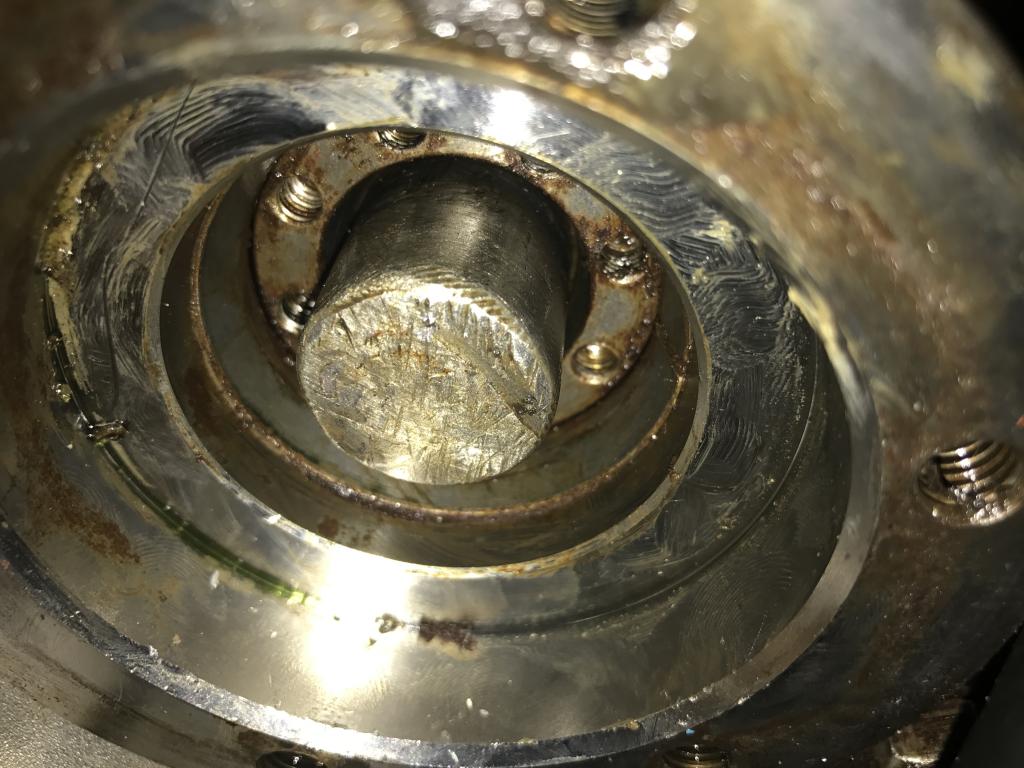

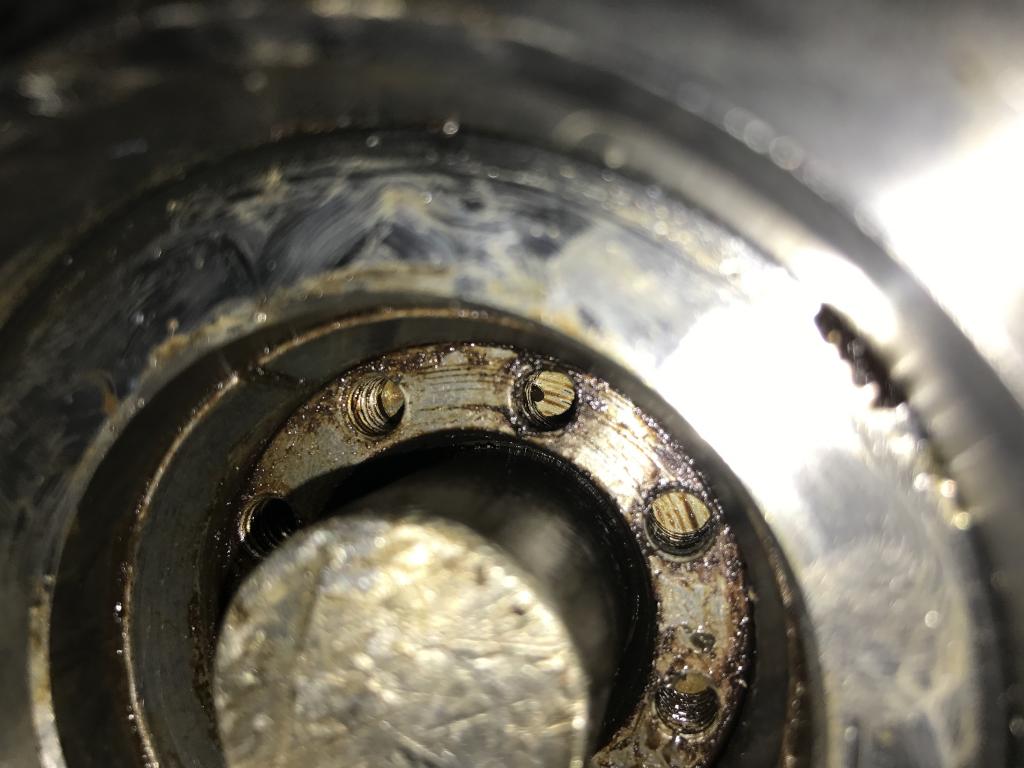

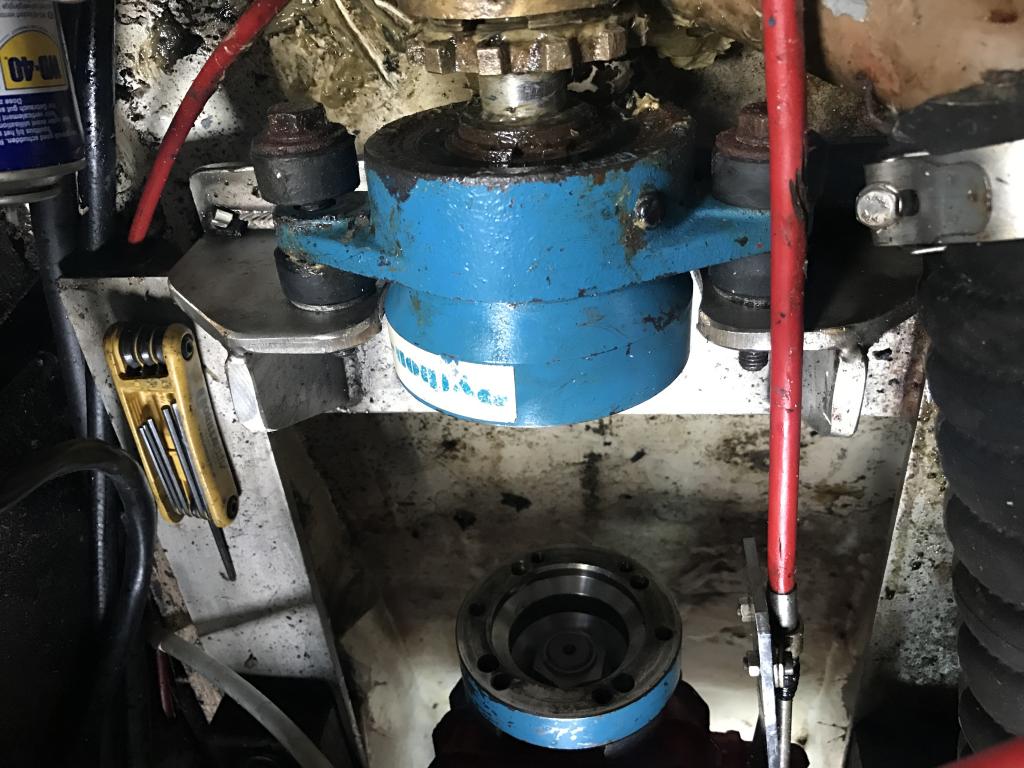

Momenteel ben ik bezig met het losmaken van mijn schroefas (die moet eruit voor onderhoud). De schroefas zit gemonteerd aan een Python Drive homokineet. Ik heb de Homokineet uit elkaar gehaald en heb de Klemring ook los. Echter zit de schroefas nog muurvast? Heeft iemand enig idee hoe ik de schroefas nu los moet maken van de Homokineet?
Bijlagen:
Laatst bewerkt: 20 dec 2016 16:24 door rubentobe.
Alleen ingelogde leden kunnen reageren.

Python Drive Homokineet schroefas demontage 20 dec 2016 17:58 #793410

Je hebt de bouten van de klembus er volledig uitgehaald. Als het goed is zitten er twee gaten in de tegenovergestelde kant van die ring waar twee van deze boutjes inpassen. Je moet ze dan met en sleutel aandraaien en dan komen de wiggen los te zitten en kun je de boel er zo uittrekken.
Erik de Jong (Team Zeilersforum.nl)
Alleen ingelogde leden kunnen reageren.

Python Drive Homokineet schroefas demontage 20 dec 2016 18:05 #793415

  • jessejohn
  • jessejohn's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1874
Erikdejong schreef :
Je hebt de bouten van de klembus er volledig uitgehaald. Als het goed is zitten er twee gaten in de tegenovergestelde kant van die ring waar twee van deze boutjes inpassen. Je moet ze dan met en sleutel aandraaien en dan komen de wiggen los te zitten en kun je de boel er zo uittrekken.

Klopt
J.J. Hoogeveen Boot Service
www.hbs-marine.nl
HBS Marine Diesel Scheepsmotoren
www.hbs-diesel.com
Telefoon: 06 - 575 39 833
Alleen ingelogde leden kunnen reageren.

Python Drive Homokineet schroefas demontage 20 dec 2016 21:44 #793457

Oke bedankt. Waar moeten die twee bouten dan precies in?
Alleen ingelogde leden kunnen reageren.

Python Drive Homokineet schroefas demontage 20 dec 2016 21:54 #793460

Als het goed is zitten er aan de achterkant twee gaten waar draad in getapt is. Als je de boutjes daar in draait, en ze vervolgens gelijkmatig allebei met een sleutel aandraaid, dan zouden de wigjes die de as vast klemmen er zo uit moeten komen.
Erik de Jong (Team Zeilersforum.nl)
Alleen ingelogde leden kunnen reageren.

Python Drive Homokineet schroefas demontage 21 dec 2016 08:28 #793510

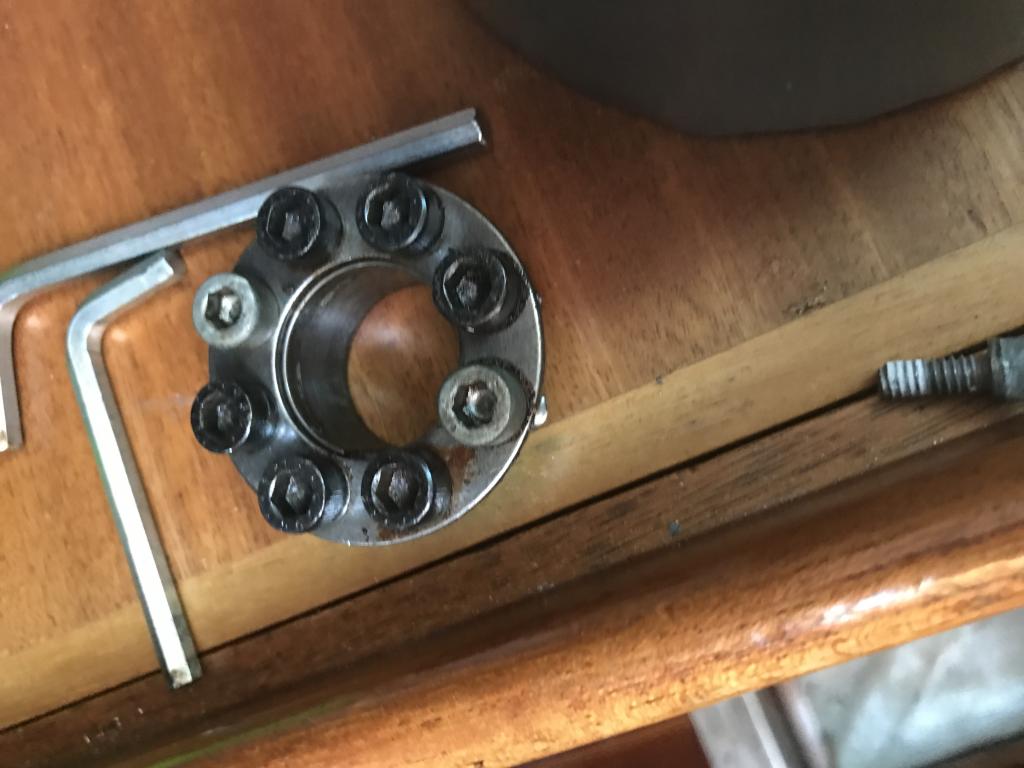

Is het niet zo, dat op de plaat die op tafel ligt 6 boutjes in schroefdraad vallen en 2 niet??
Of is dat zo in te stellen?
Als dat zo is, dan die boutjes aandraaien en de ring komt er uit.
Gert
Alleen ingelogde leden kunnen reageren.

Python Drive Homokineet schroefas demontage 21 dec 2016 12:02 #793584

Hallo Allemaal,

Bedankt voor jullie reacties. Ik heb gedaan wat jullie hebben gezegd, er zaten inderdaad 2 gaten met schroefdraad in. Ik heb de achterste konus los (althans die ring kan draaien) maar de schroefas zit nog steeds vast...

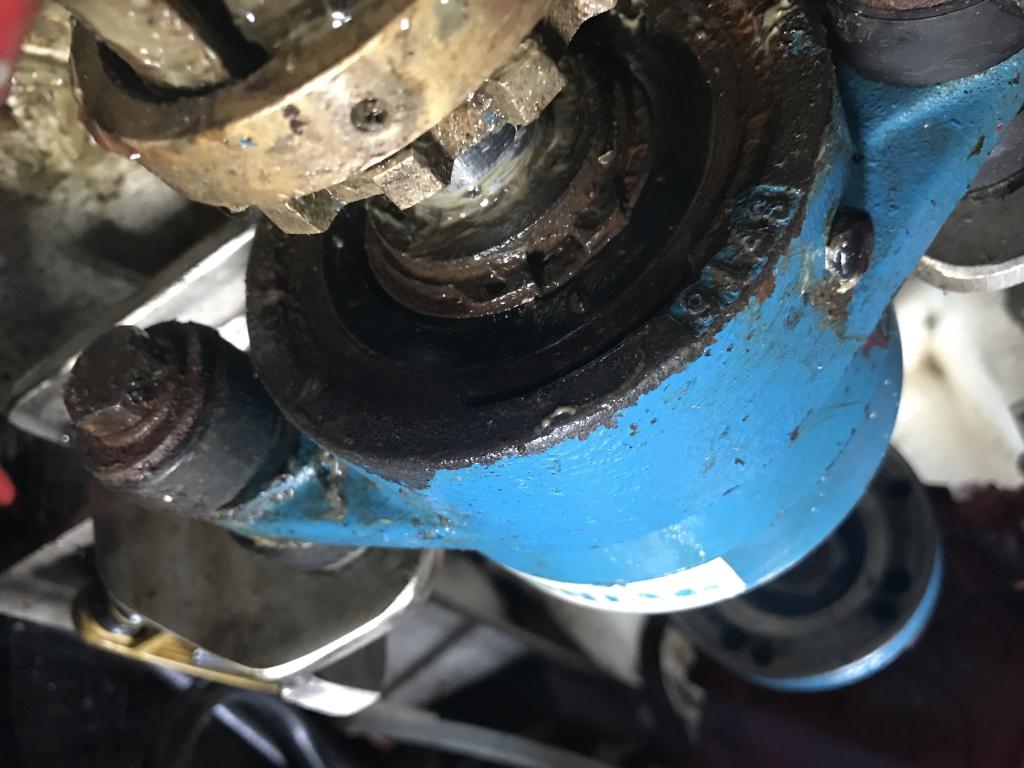

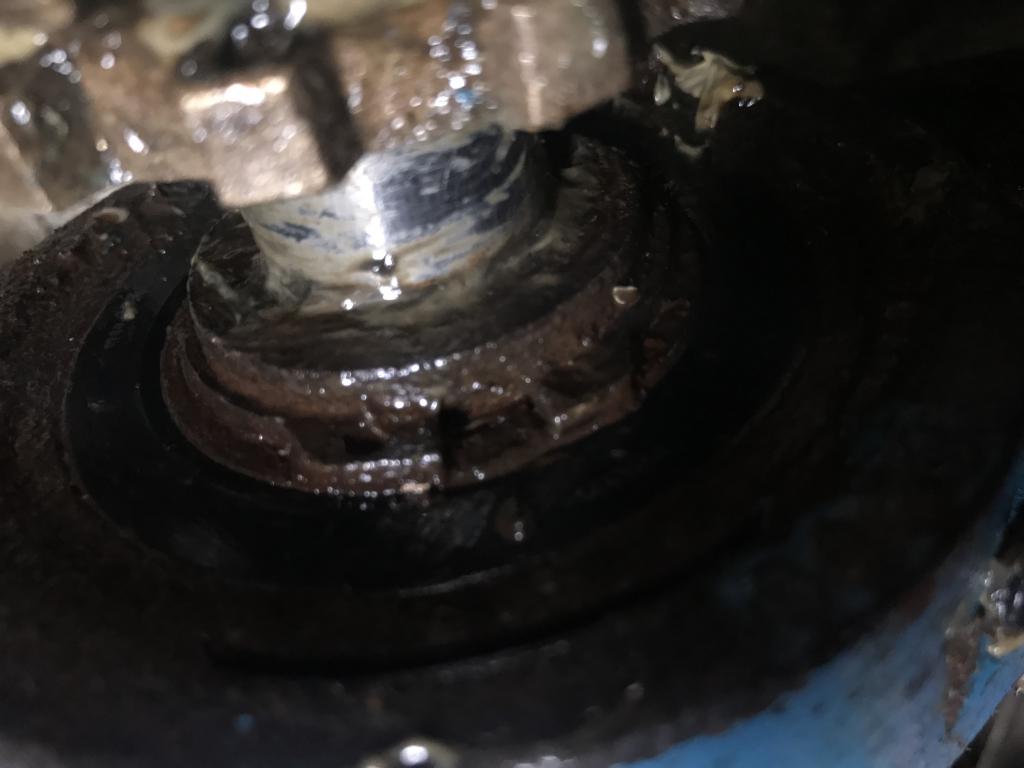

Ik heb aan de achterkant van de homokineet echter een ring gevonden (hierbij ook een foto) zou ik die mogelijk moeten losmaken? (die ring zit trouwens wel erg vast)
Bijlagen:
Laatst bewerkt: 21 dec 2016 12:03 door rubentobe.
Alleen ingelogde leden kunnen reageren.

Python Drive Homokineet schroefas demontage 21 dec 2016 14:18 #793613

  • Sprokkie
  • Sprokkie's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3368
Als je hem al zo los hebt zou ik de as aanmoedigen met een hamer en een blokje hout
Mensen zeggen wel eens dat ik troep verzamel; ik noem mezelf liever een industrieel-amateur-archeoloog die probeert waardevolle artefacten te behouden.
Alleen ingelogde leden kunnen reageren.

Python Drive Homokineet schroefas demontage 21 dec 2016 14:41 #793623

  • swblom
  • swblom's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1074
www.pythondrive.com/800/talen/...e%20NED%20online.pdf

Er zit een klein verschil tussen de verschillende versies, soms zijn er twee conussen. Maar ik vind nergens een aanwijzing dat je die ring los moet maken. (Kon ik ook niet thuisbrengen bij onze Python, vandaar dat ik even opgezocht heb)

Het zou zo los moeten komen. Succes.
Laatst bewerkt: 21 dec 2016 14:42 door swblom.
Alleen ingelogde leden kunnen reageren.

Python Drive Homokineet schroefas demontage 21 dec 2016 15:42 #793635

Python-Drive INSTALLATIEHANDLEIDING ®
e) Demontage geschiedt als volgt:
P30-R / P60-B: alle inbusbouten gedeeltelijk losdraaien en licht met een hamer aantikken om de achterste conus te lossen (Fig. 1.).
Daarna alle bouten verwijderen en in de draadgaten waar de lichtgekleurde inbusbouten in
zaten M8 bouten draaien, waarmee de voorste conus losgetrokken kan worden (Fig. 2.). Normaliter komt de conusvanzelf los.
Gert
Alleen ingelogde leden kunnen reageren.

Python Drive Homokineet schroefas demontage 21 dec 2016 22:07 #793770

Hallo Allemaal,

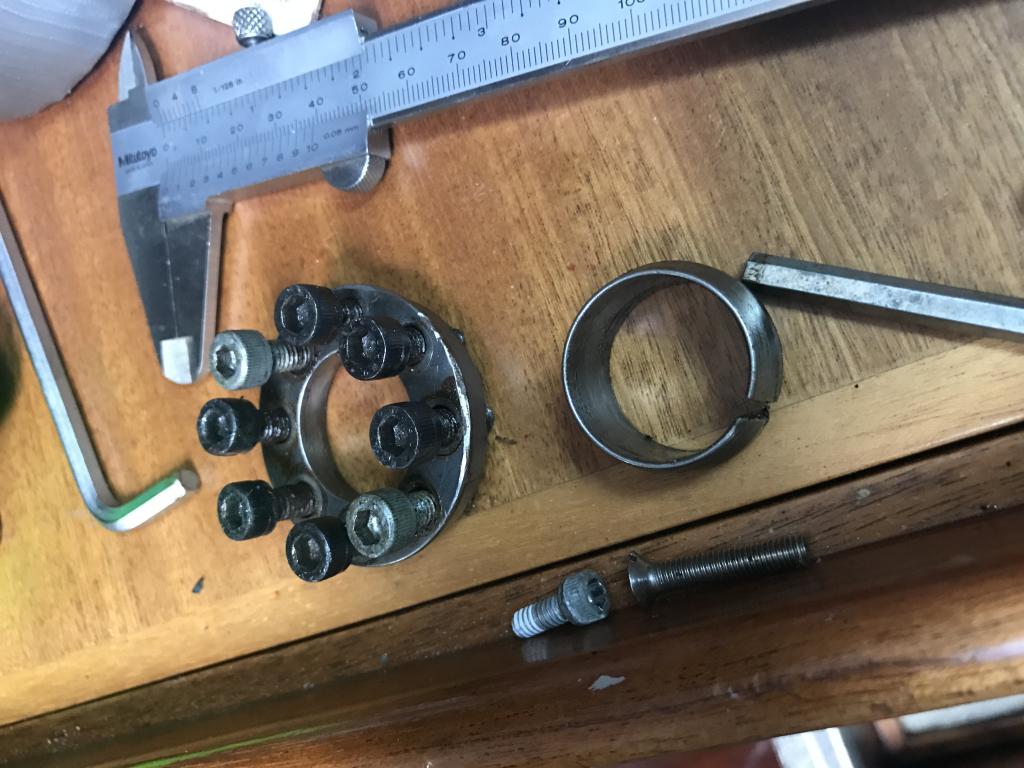

Ik heb alle stappen gedaan. De voorste conus(ring) is er uit (net als op de foto) de achter conus (ring) staat geen spanning meer op (die ring kan ik rond draaien met mijn vinger). Echt zit de schroefas nog steeds muurvast? heb al een paar flinke klappen gegeven met een hamer maar zonder succes.

iemand tips?
Alleen ingelogde leden kunnen reageren.

Python Drive Homokineet schroefas demontage 21 dec 2016 22:10 #793773

Zou het kunnen dat de persoon die het geinstalleerd heeft er lock-tite aan toegevoegd heeft? In dat geval moet je verwarmen of oplossen om het lost te krijgen. Wel vorozichtig mee zijn zodat je geen lagers of afdichtingen beschadigd.
Erik de Jong (Team Zeilersforum.nl)
Alleen ingelogde leden kunnen reageren.
