Onderwerp: Demontabel scharnier voor motorluik

Bij mijn Dehler moet je om bij de motor te komen en luik waar de treden op zitten, achterover klappen. Het luik kan niet verder opklappen omdat het tegen het keukenblok komt. Bij de motorruimte komen, daarvoor moet ik me in allerlei bochten wringen. Handiger zou zijn als het luik kan worden weggehaald en ook geborgd kan worden. Dacht aan een demontabel scharnier, maar wellicht heeft iemand nog een werkbare oplossing.

Zet een hardhouten rand tegen het opstaande kantje waar nu de scharnieren zitten zodat de kap niet weg kan schuiven en je tilt de kap er zo af.

Precies zo.

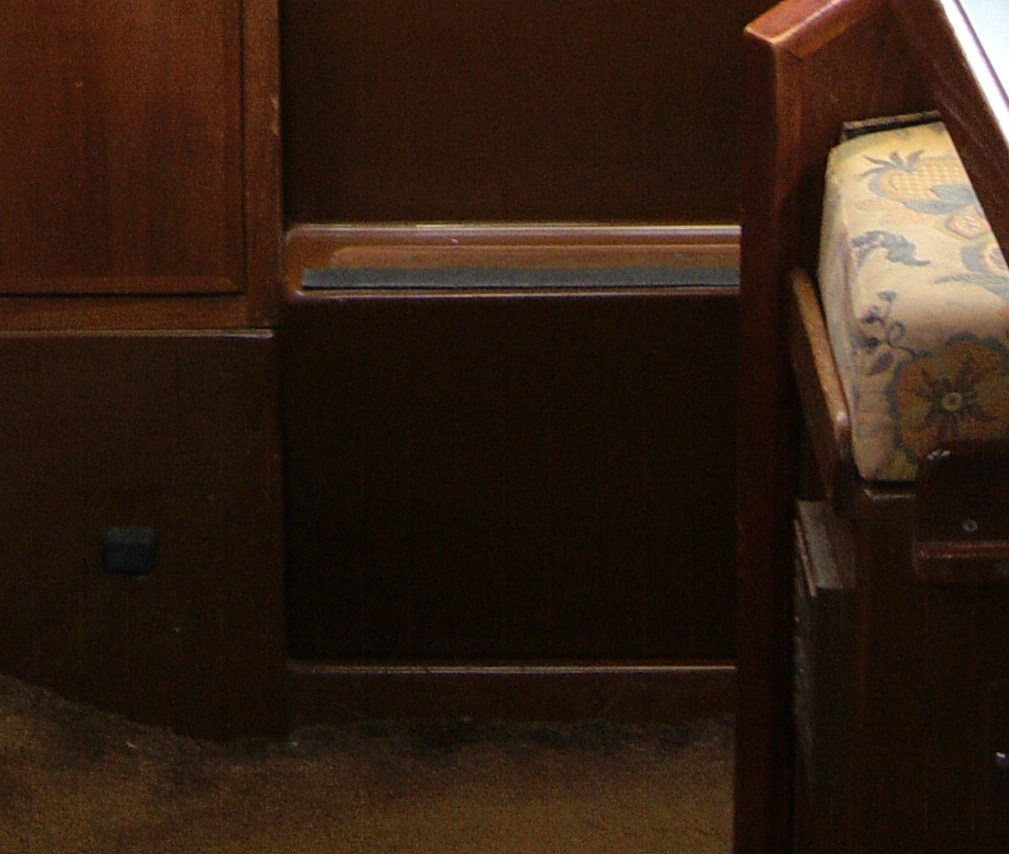

Op mijn boot valt he hele luik ( = ook trap) in een ingelamineerde groef op de bodem voor de motorruimte.
Dat zou je nbij jou kunnen maken m.b.v. een teakhouten balkje (netter als op het plaatje )i.p.v. de scharnieren.
Natuurlijk is een gelamineerd stuk met dezelfde functie ook wel mogelijk maar dat evrgt een stuk meer werk.
De trap/luik kan daar dan van bovenaf ingestoken worden ( eentueel blakje aan de motorkant afschuinen) en dan aan de bovenzijde vastzetten met bijv. messing schuifsloten.
Ad

Paumelle scharnier. Daarvoor moet je wel de ruimte hebben om de kap een paar cm één kant op te schuiven.

Noballast schreef :
Als ik de foto van TS zo bekijk kan dat luik nog geen cm opzij.
Ad

Yellow Boat schreef :
Hoeft alleen in open toestand, dat geeft nog wel eens mogelijkheden.

Misschien zoek je dit?
Even rammelen want onder belasting zitten ze nog weleens vast!
www.rs-jachttechniek.nl/scharn...4gnuhvtgkuesl0j6obj3

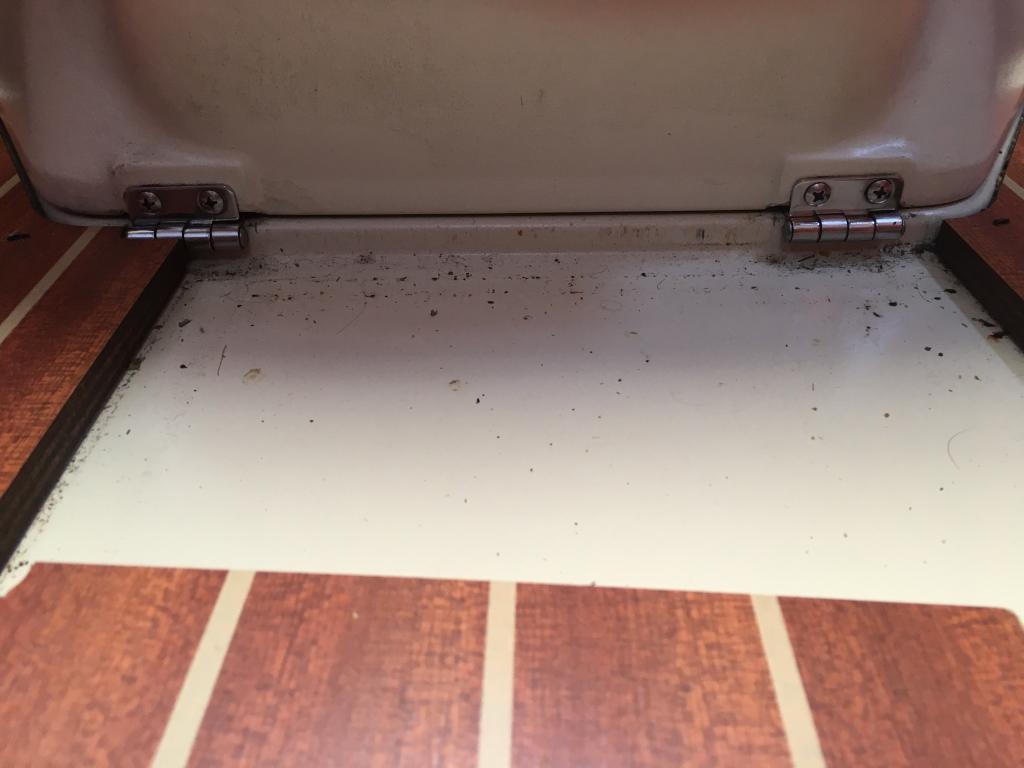

Noballast schreef : Heb geen ruimte om naar een kant te schuiven. Dicht ziet het er zo uit:

Je zou eens kunnen navragen of er rvs of messing haak scharnieren bestaan want eigenlijk heb je die nodig :
dutch.alibaba.com/product-deta...hinge-763710175.html
Ad

holtere schreef : dat vind ik inderdaad wel een fraaie oplossing.

Yellow Boat schreef : dat was inderdaad mijn oorspronkelijke gedachte. Had al een gedachte of ik de bestaande scharnieren kan opensplijten dat er een haakscharnier ontstaat. Weet niet of de haakjes de kracht aankunnen en dus niet openbuigen.

Gregor schreef :
Normale scharnieren zijn ook gewoon gebogen en niet van pijp of gelast maar uit een vlakke plaat gestanst en geperst en die buigen ook niet vanzelf open.Alleen bij aluminium scharnieren is dat niet zo.
Dus ik denk dat dat wel nmoet lukken.
Alleen zou ik ze niet openbuigen maar er een strookje ter breedte van iets meer dan de pen vanaf zagen/slijpen.
Ad

Yellow Boat schreef : dat was inderdaad mijn oorspronkelijke gedachte. Had al een gedachte of ik de bestaande scharnieren kan opensplijten dat er een haakscharnier ontstaat. Weet niet of de haakjes de kracht aankunnen en dus niet openbuigen.

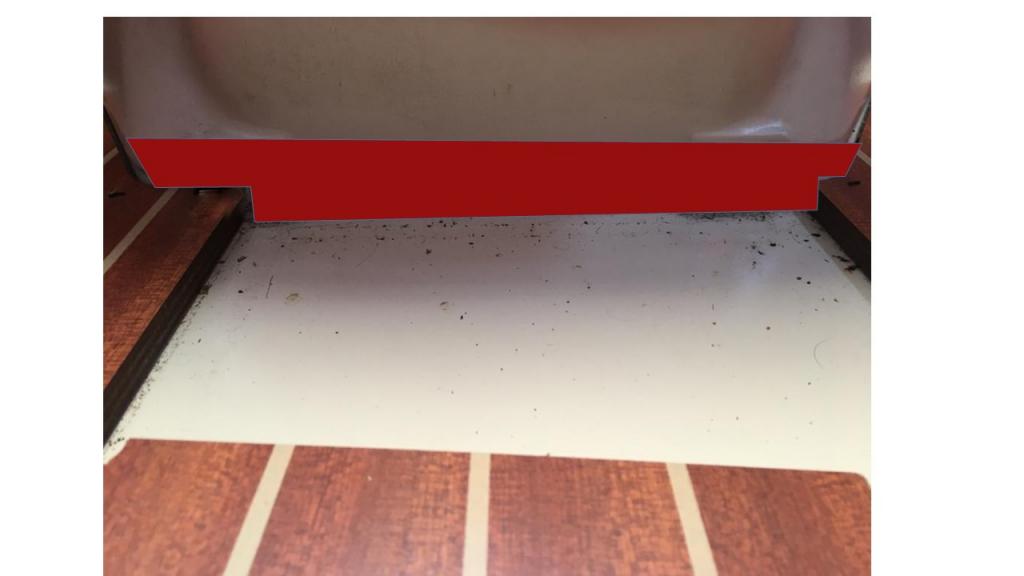

Latje met inkeping vind ik praktischer. Schuif je er zo in. Sta je niet te mieren met het gewicht en formaat.

koko schreef : wil je uitleggen wat je bedoelt?

Yellow Boat schreef : zou ze inderdaad met een Dremel ofzo kunnen doorslijpen en kijken of dit in de praktijk werkt.

Gregor schreef :
Zeker

Het luik kan geen kant als je het opsluit met een latje op de vloer. Niet onderuit schuiven, niet links of rechts af. Het luik valt in een gleuf wat hem opsluit. Dat is bij het terugplaatsen super comfortabel, doordat je veel minder precies hoeft te mikken. Luik in gleuf en Bingo. Met scharnieren moet je "zoeken" tot je het luik precies goed op zijn plek hebt. Vaak ook nog eens onder de juiste hoek vanwege het inhaken.
Als je iets wil dat minder zichtbaar is zou je nog pennen aan de onderkant kunnen overwegen. Zelfde effect, alleen wel weer zoeken tot de pennen precies goed zitten.

Ik begrijp wat je bedoelt Koko. Dit betekent dat ik de vlonder die op foto nu nog los ligt, moet vastschroeven om ook die lat op zijn plaats te houden. Alternatief is om die lat op de linker en rechter vlonder vast te schroeven en het geheel zondanig te maken dat de vlonder eronder geschoven kan worden. In beide gevallen wel iets bedenken dat het luik niet omhoog kan komen. Eigenlijk vergelijkbaar met wat Yellowboat voorstelt.

Ik denk niet dat jouw losse vlonder eregns heen gaat als je daar de lat op schroeft. Die ligt overal mooi ingeklemd en de kracht om het luik op zijn plek te houden is minimaal.

Op de losse vlonder een mooi teakhouten balkje van onderuit vast schroeven, waar het luik mooi in past en klaar.

Staat het luik met de onderzijde op een beam van de romp?
Schroef twee schuifsluitingen verticaal tegen je luik die in een gat in de beams vallen (of in de vlonder)
Schuifje omhoog (met vergrendeling) kan het luik onderuit en open. Het luik dicht ook de schuifjes naar onderen en dan zit de boel vergrendeld.
Zo zit het in iedere Beneteau.
Twee nokjes aan het luik die naar onderen die in de vlonder vallen kan natuurlijk ook?
Hoeft toch niet zo moeilijk?

FriendlySailor schreef : dan loop ik het risico dat het luik omhoog komt omdat het luik niet aan de onderzijde wordt geborgd.

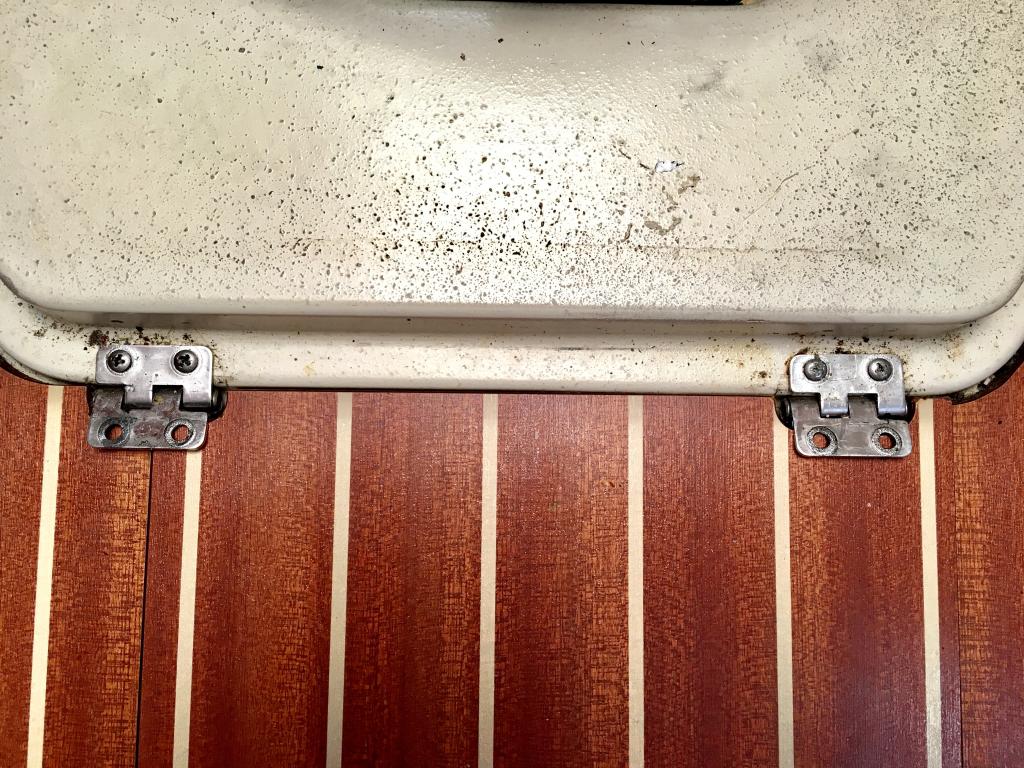

holtere schreef : het luik is aan de onderzijde omgezet en daar steunt het ook op. Materiaal is 3mm dik. Scharniertjes lijken standaard. Deze ondertussen losgehaald en de beide pennen los geslepen. Probeer eerst of het lukt op de manier zoals in de post van Ad beschreven, dus het afslijpen van de twee ogen van het scharnier.

Dat is alleen als je meer dan 90 gr maakt.

FriendlySailor schreef : luikscharnier buigt , omgekeerd gezien dus, zover terug dat het ook niet verder kan doorbuigen.
