Onderwerp: Monteren Lewmar traveller

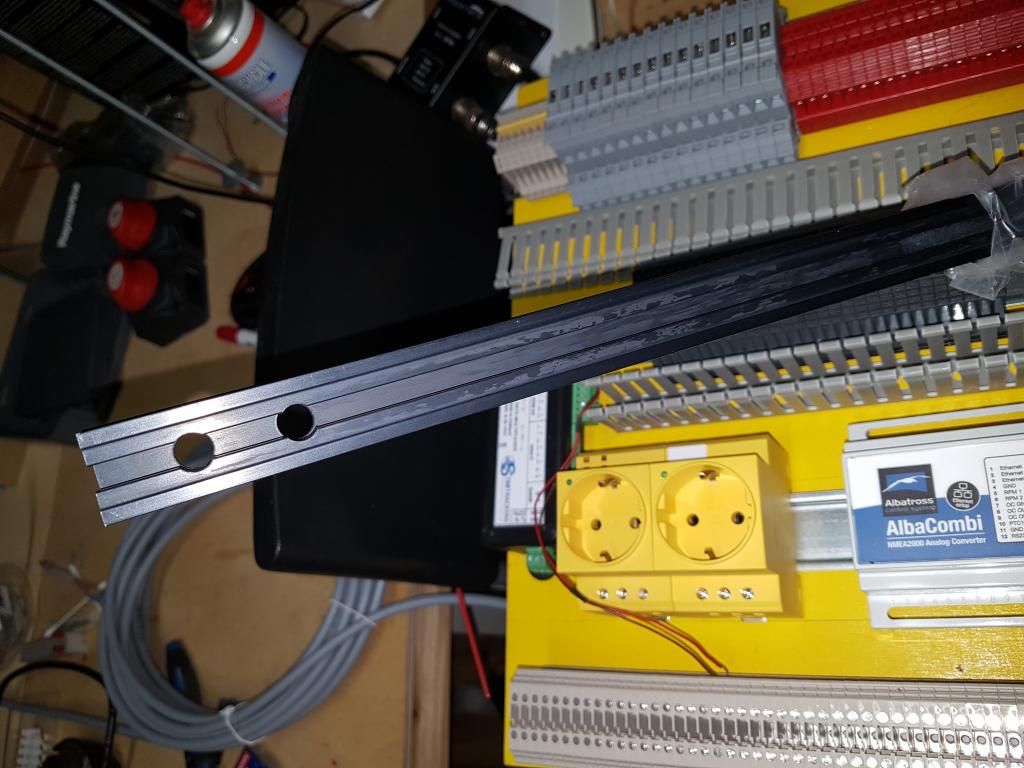

Ik heb via internet een Lewmar size 0 traveller gekocht. Nu bekijk ik de inhoud en ik zie een rails met 2 stoppers en in die stoppers zitten 2 schroefgaten. Verder zie ik in de rails geen gaten.

Ik ga de traveler op een Etap 22 monteren, dus er heeft nog niet eerder een traveller op deze boot gezeten. Nu lijkt het me sterk dat ik alleen aan de twee buitenkanten schroeven in de stoppers ga stoppen en dat ik daarmee de traveller vast heb gezet. Ik had verwacht dat ik gaten in de rails zou zien zodat die rails op regelmatige afstand vastgezet kan worden aan een houten balk die ik eronder wil gaan plaatsen.

Zie ik iets over het hoofd? Hoe moet ik een en ander monteren?

XanderB schreef :
hoe ziet de onderzijde van jou rail er uit, is die geheel glad of zit daar een "groef" in

Daar zit een groef in.

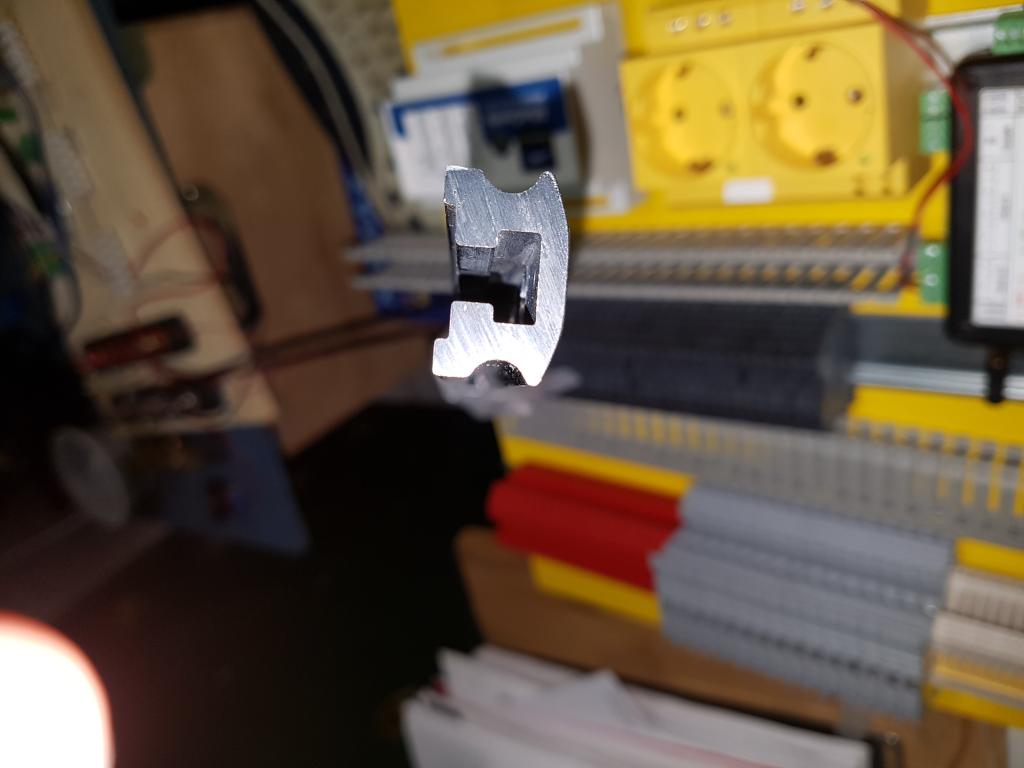

de groef ziet er uit als je van af de zijkant kijkt als een T
je zet nu diverse bouten door het dek heen onderkant dek met plaat en moer
boven het dek schuif je de rail over de koppen van de bouten
je draaid de moeren aan en klaar

Ja, lijkt hetzelfde te zijn.

lees het nog een keer had wat bij geschreven.
gaat langzaam op mijn foon

Maar ik heb niks op het dek. Op deze boot heeft nooit een traveller gezeten. Ik moet dus nog iets creëren waarop ik de rails ga monteren. Ik zat aan een houten balk te denken die ik over de kuipbanken wil monteren. Ik wil dan nog iets bedenken zodat die balk demontabel is voor na het zeilen, maar dat is een tweede. Eerst maar eens de vraag hoe ik die rails aan de balk krijg

je hebt een PB... doe er je voordeel mee

Thomss, bedankt!

Wat een fijn forum is dit toch!

XanderB schreef :
Kijk hier, een gelijke situatie en handig opgelost..

Kan het zijn dat er speciale vierkante kop bouten inpassen.
Dan kunnen ze aan 2 kopse kanten er in en kan je de bouten glijdend op de juiste positie en/of maten bevestigen.
De gaten die je ziet kunnen daar de eindstoppers gemonteerd worden.
Zo te zien standaard rvs bouten vanaf de onderkant te monteren,

hier iets gevonden van Barton www.bartonmarine.com/products-...genoa-car-tracks.asp


www.georgekniest.nl/catalogus/...lewmar-overloopsets/

De suggestie van Thomss klopt indd. Er gaan zeskant bouten in de gleuf.

Maar ipv de bouten eerst monteren en dan de rails eroverheen te schuiven, kan je het ook omdraaien (en zo is het ook bedoeld).

Dus, zeskanten in de groef schuiven, door de (voorgeboorde) gaten steken en aandraaien.

Groeten,
Johnnie

XanderB schreef :

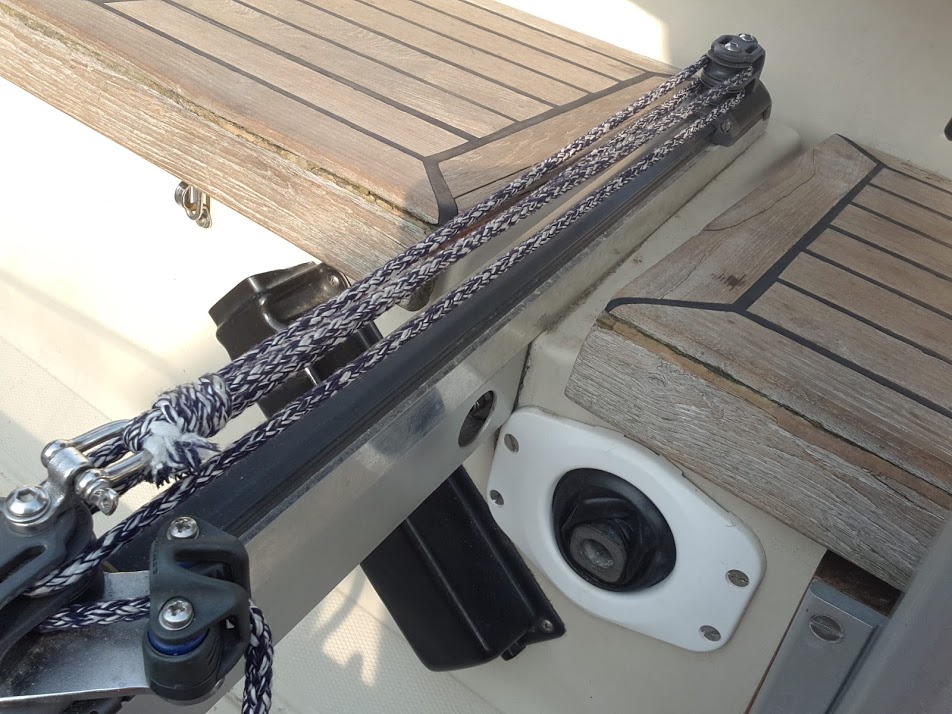

Op 15 sec in dit filmpje zie je hoe ik uitneembare traveller op mijn 22 had gemonteerd. Ook lewmar 0

vimeo.com/112562807

Meer info op EtapClub forum

trotti schreef : Klopt. Zo heb ik het ook gedaan. Volgens mij gaat er M6 in.

Elke aanvullende post heeft weer nieuwe interessante informatie. Bedankt daarvoor!

Nog wel een paar aanvullende vragen:

@Koezt: Ik zie dat je die clamceats in het midden hebt zitten. In de voorbeeldtekening worden ze aan de buitenkanten gemonteerd. Heb je zelf een rvs plaatje gemonteerd, of was dat bij je originele overloop al zo ingericht?

@roberteb: zo te zien heb je 2 balkjes op elkaar gemonteerd. Waarom niet met 1 balkje? En hoe zit de bevestiging aan de buitenkant vast aan de boot?

Ik heb deze kit: www.georgekniest.nl/catalogus/...lewmar-overloopsets/

Daar zaten de klemmen al in het midden. Samen met een doorlopende lijn wel heel handig hoor.

Hm, ik verkeerde in de veronderstelling dat ik dezelfde zou hebben. Maar ik heb de versie van de tekening die in dezelfde link staat. Kennelijk zijn er dus 2 versies van... Jammer!

XanderB schreef :
Kwestie van blokjes etc er los bij kopen. De rail en kar zijn hetzelfde.

Voor de bouten gewone RVS 6-kant kop nemen met de maximale maat kop die nog in de gleuf past. M8 denk ik zo. 'Sliding bolt' heet deze manier van bevestigen.

Baasklusje schreef :
De rail en kar zijn niet hetzelfe Xander'b heeft uitvoering O en koerzt uitvoering 1 zie ook prijsverschil 259€ en 549€

XanderB schreef :
Is 1 balk, denk 5 x 5 hardhard. De bakkisten lopen af naar zijde, hier zaten keggen onder (lijkt tweede balk).

Alleen maar vastgezet op grootschotoog op dek met spanner. Hoe aandraaien,onder balk en keggen rubber. Balk zat opgesloten tussen kuip zijden.

Met klein groot zeiltje, valt kracht wel mee..

Hrt zijn M6 bouten die je nodig hebt. Je 'slide' ze in de gleuf en tijdens de montage schuif je ze dan passend met de gaten in je balk/boot. Top systeem.

koko schreef :
In traveller 0 is het m5 en in traveller 1 is het m6 bouten waarmee ze vastgezet moeten worden

hans3295 schreef :
I stand corrected

De maat heb ik inderdaad inmiddels gevonden. Maar nu zegt het installatiepapiertje dat ik die bouten om de 8 cm zou moeten plaatsen. Dat lijkt me schromelijk overdreven. Ik denk dat ik max 6 bouten wil gaan plaatsen voor dat railtje van 1.20. Zou toch ruim voldoende moeten zijn?

roberteb schreef :
Hoe ziet die verbinding tussen grootschootoog en balk er dan precies uit? Lijkt me niet heel makkelijk/snel om het op die manier te plaatsen en verwijderen?
