Onderwerp: Douche-opvangbak

Douche-opvangbak 15 okt 2017 18:56 #882420

  • Woody130
  • Woody130's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1430

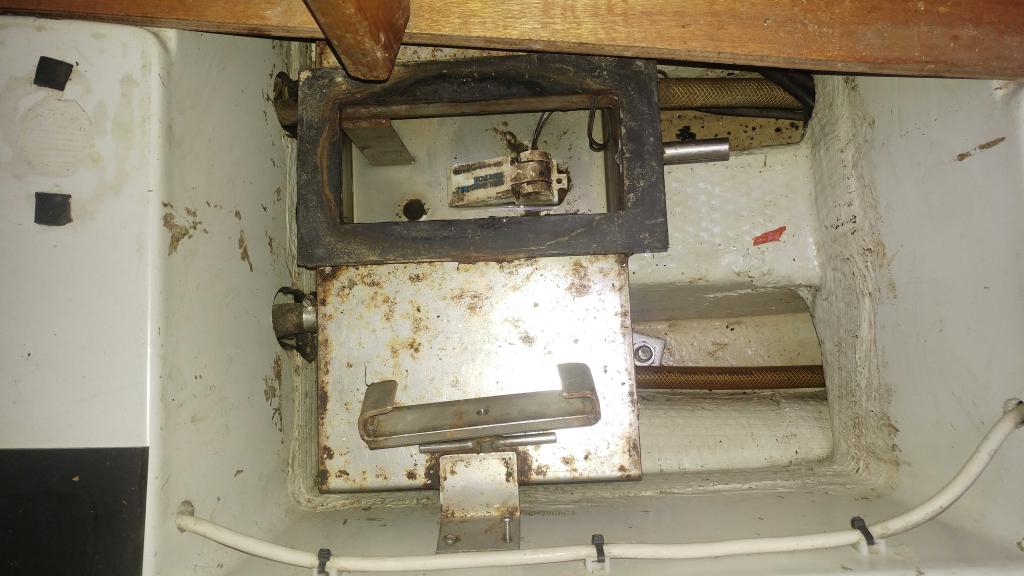

In mijn boot zit in de bilge een opvangbak met pomp die het douchewater opvangt en wanneer vol het alsnog overboord pompt.


Wie kent zo'n ding en wat is het nut er van? Er gaat net een paar liter in en de boel gaat alsnog overboord als de bak vol is.
Alleen ingelogde leden kunnen reageren.

Douche-opvangbak 15 okt 2017 19:08 #882426

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18833
Als je aan boord doucht gebruik je maar weinig water, althans als we het hebben over boten 29-40ft. Zo heel veel water hoeft er dus meestal niet opgevangen te worden.

Op de il Cigno verzamelt het douchewater in de douchbak, je staat op een houten rooster. Met een knop in de douche kan je het water overboord pompen. Heel simpel eigenlijk, ik dacht dat eigenlijk dat alle boorddouches wel vergelijkbaar zouden werken, blijkbaar niet dus.
Timo
Compromis 888 'il Cigno'
Laatst bewerkt: 15 okt 2017 21:27 door ilCigno.
Alleen ingelogde leden kunnen reageren.

Douche-opvangbak 15 okt 2017 19:14 #882428

  • HPV
  • HPV's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6127
heel simpel, pomp kan meer water aan dan er uit de douche komt, dus als de opvangbak vol is wordtie snel leeggepompt. en t water gaat gewoon overboord...
Alleen ingelogde leden kunnen reageren.

Douche-opvangbak 15 okt 2017 19:19 #882436

De opvangbakset welke momenteel op de markt zijn, zijn voorzien van een waterfilter of op zijn minst van een rooster ter bescherming van de vuilwaterpomp. Centrifugaalpompen zijn enerzijds ongecompliceerd maar tegelijk niet zelfaanzuigend. Ook hier bewijst de opvangbak dienst, de pompwaaier bevindt zich in het water en wordt beschermd tegen drooglopen door de vlotterschakelaar.
Laatst bewerkt: 15 okt 2017 19:20 door Waterrimpels.
Alleen ingelogde leden kunnen reageren.

Douche-opvangbak 15 okt 2017 19:56 #882446

  • PvO
  • PvO's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5597
Ik heb een opvangbakje geplaatst omdat de afvoer van de douche eerst zomaar los in de bilge loosde.
waarna de bilgepomp bij voldoende water aansloeg en het overboord pompte.
Omdat op deze wijze er altijd wel wat water in de bilge staat, werd dit een behoorlijk ranzige bedoeling.

Verder heb ik er ook nog de overdruk van de boiler op aangesloten.
Iedereen heeft dezelfde wind, maar niet dezelfde zeilen
Alleen ingelogde leden kunnen reageren.

Douche-opvangbak 15 okt 2017 20:20 #882453

  • Woody130
  • Woody130's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1430
Ik wou hem er eigenlijk uit slopen, want ik kan niet bij de bilge eronder. Nadeel is inderdaad dat het douchewater zo de bilge inloopt. Ook weer niet OK. We hebben trouwens nog nooit in de boot gedoucht. Gaat er denk ik ook niet gauw van komen.
Alleen ingelogde leden kunnen reageren.

Douche-opvangbak 15 okt 2017 21:09 #882468

Woody130 schreef :
Ik wou hem er eigenlijk uit slopen, want ik kan niet bij de bilge eronder. Nadeel is inderdaad dat het douchewater zo de bilge inloopt. Ook weer niet OK. We hebben trouwens nog nooit in de boot gedoucht. Gaat er denk ik ook niet gauw van komen.

Hygiene aan boord is niet alleen het zichtwerk, maar meer nog in de aan het zicht onttrokken ruimten. Mijn streven is een droge bilge, tevens vet-, stof- en voedselresten vrij. Wanneer de lekbak het onderhoud van de bilge in de weg zou zitten zou ik zeker overwegen deze te verwijderen, met als consequentie douchen op de wal of in de kuip. Zeep, haren en huidschilvers en wat al niet meer in de bilge? Echt niet!
Laatst bewerkt: 15 okt 2017 21:09 door Waterrimpels.
Alleen ingelogde leden kunnen reageren.

Douche-opvangbak 15 okt 2017 21:31 #882472

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18833
Hurleyzeiler schreef :
De opvangbakset welke momenteel op de markt zijn, zijn voorzien van een waterfilter of op zijn minst van een rooster ter bescherming van de vuilwaterpomp. Centrifugaalpompen zijn enerzijds ongecompliceerd maar tegelijk niet zelfaanzuigend. Ook hier bewijst de opvangbak dienst, de pompwaaier bevindt zich in het water en wordt beschermd tegen drooglopen door de vlotterschakelaar.
De douchepomp op de il Cigno is een (zelfaanzuigende) impellerpomp, op de zuigslang zit inderdaad een filter.

Timo
Compromis 888 'il Cigno'
Laatst bewerkt: 15 okt 2017 21:42 door ilCigno.
Alleen ingelogde leden kunnen reageren.

Douche-opvangbak 15 okt 2017 21:52 #882481

ilCigno schreef :
De douchepomp op de il Cigno is een (zelfaanzuigende) impellerpomp, op de zuigslang zit inderdaad een filter.

Waaruit wederom de toegevoegde waarde van de opvangbak blijkt, om de impellerpompen zo kort mogelijk en het liefst helmaal niet droog te laten lopen.

Overigens, met zo'n systeem, een opvangbak direct onder een rooster waarop men staat zou ik wel kunnen leven vanuit hygienisch oogpunt, dat is dus anders dan een extra bak/tank onder in de bilge. Netjes zo!
Laatst bewerkt: 15 okt 2017 21:54 door Waterrimpels.
Alleen ingelogde leden kunnen reageren.

Douche-opvangbak 16 okt 2017 05:31 #882496

  • Woody130
  • Woody130's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1430
Ik denk dat ik die bak eruit haal en net als ilCigno de pomp direct op de douchbak aansluit. Zie er mooi uit.

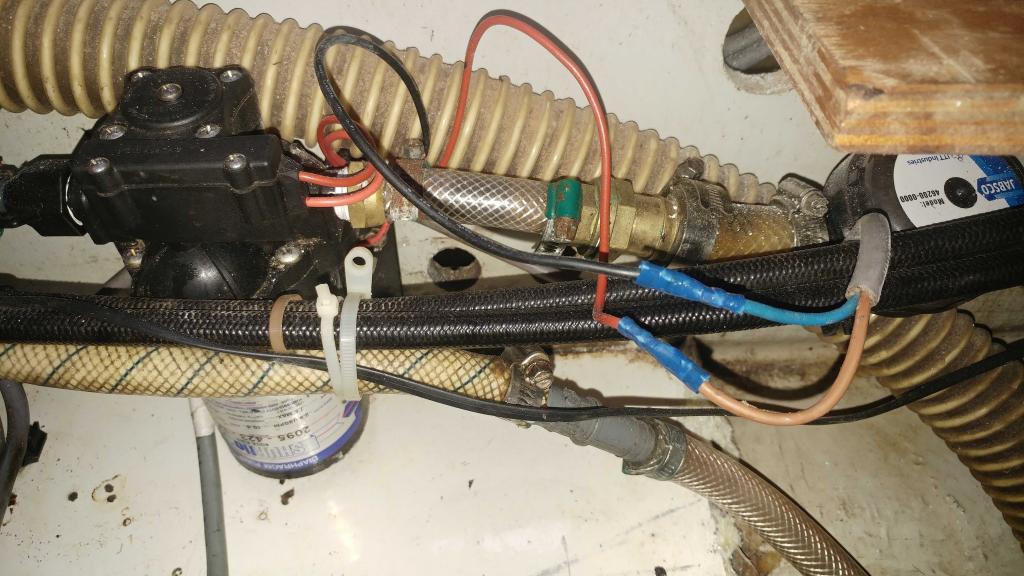

Dit is trouwens de pomp met Jabsco filter die gebruikt wordt voor het leegtrekken van het bakje. Is deze zelfaanzuigend?

Alleen ingelogde leden kunnen reageren.

Douche-opvangbak 16 okt 2017 06:35 #882508

  • PvO
  • PvO's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5597
Woody130 schreef :
Ik wou hem er eigenlijk uit slopen, want ik kan niet bij de bilge eronder. Nadeel is inderdaad dat het douchewater zo de bilge inloopt. Ook weer niet OK. We hebben trouwens nog nooit in de boot gedoucht. Gaat er denk ik ook niet gauw van komen.
niet in de bilge kunnen komen is inderdaad niet handig.
Bij mij is de douch en wc gecombineerd.
Zeker met kleine kinderen of met wat meer zeegang, was het niet alleen douchewater wat in de bilge terecht kwam.....
wij douchen overigens maar zeer zelden aan boord.
maar het is wel fijn dat het kan.
Iedereen heeft dezelfde wind, maar niet dezelfde zeilen
Alleen ingelogde leden kunnen reageren.

Douche-opvangbak 18 okt 2017 11:02 #883072

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18833
Woody130 schreef :
Dit is trouwens de pomp met Jabsco filter die gebruikt wordt voor het leegtrekken van het bakje. Is deze zelfaanzuigend?
Als het een impellerpomp is wel, als het een waaierpomp is niet.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Douche-opvangbak 18 okt 2017 11:13 #883074

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18833
Hier nog wat foto's van de situatie op de il Cigno.

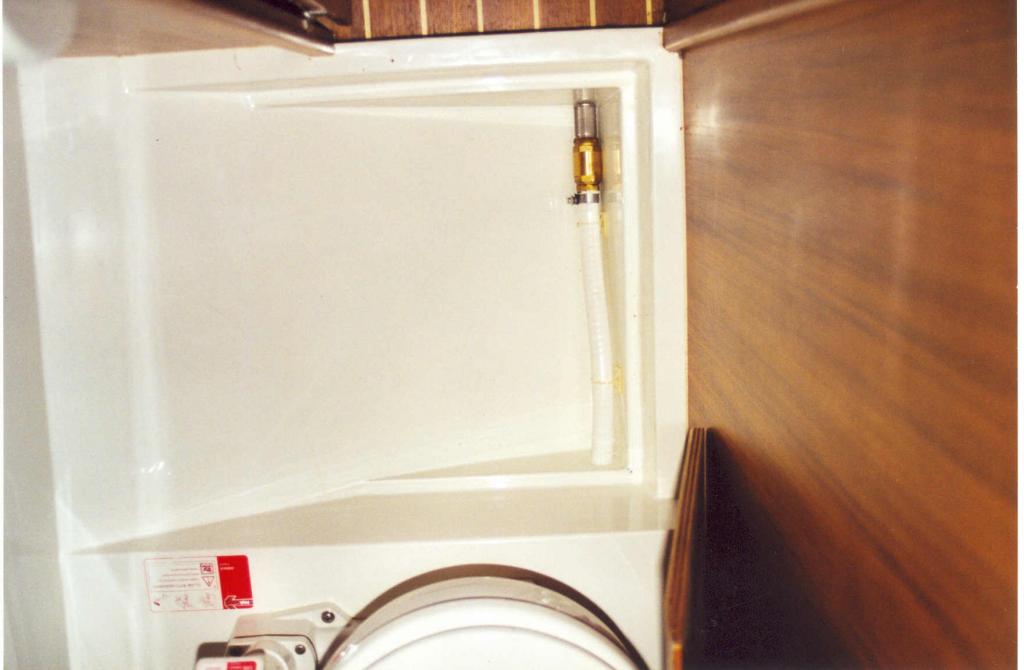

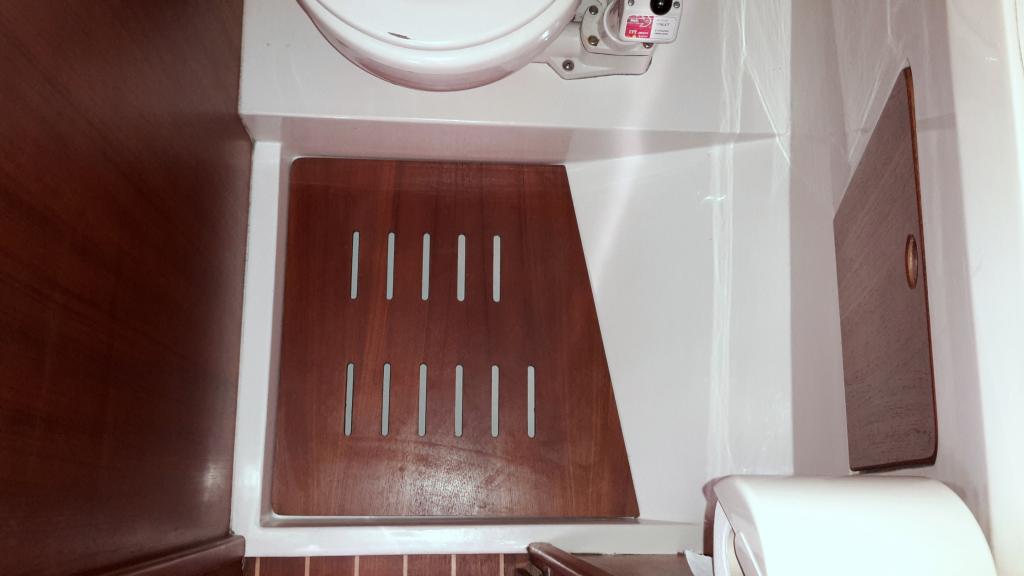

De bak met de zuigkorf zit onder de (losse) houten roostervloer. Schoonmaken is dus eenvoudig.

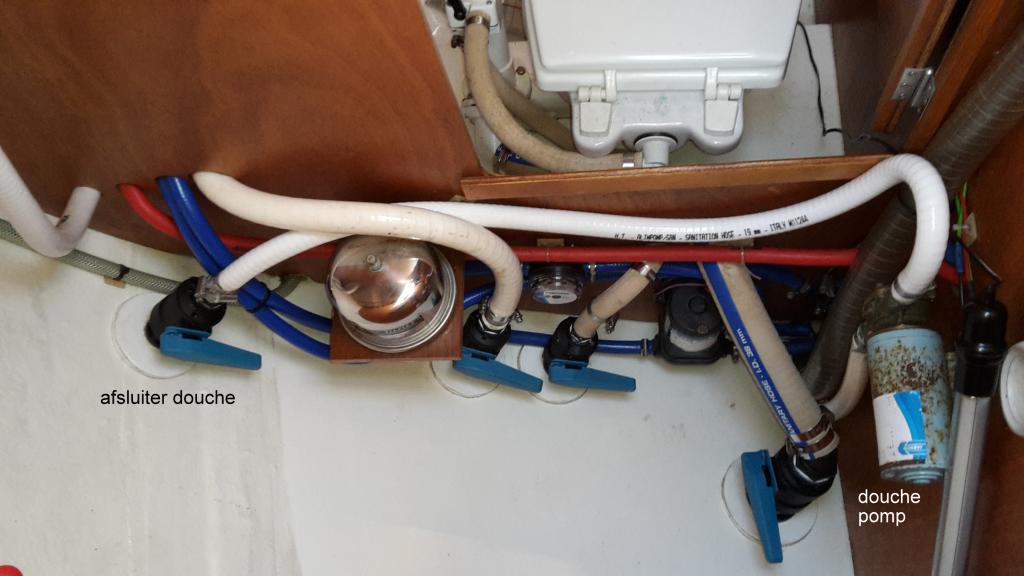

De pomp en de afsluiter zit in de natte kast naast de douche.

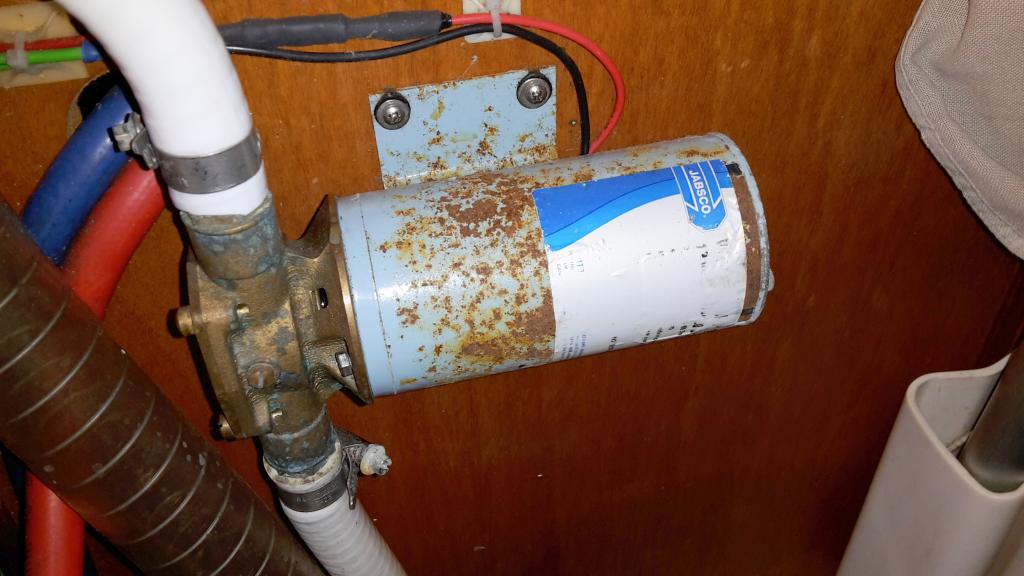

De tamelijk overbemeten (impeller)pomp, inmiddels behoorlijk oud maar zo heel vaak wordt deze niet gebruikt. Impeller nog nooit vervangen. Ik heb nog een vaag plan om nog een tweede aansluiting op deze pomp te maken voor een losse zuigslang, om water ergens weg te zuigen waarvoor de bilgepomp geen soelaas biedt. Staat ergens helemaal onderaan op de to-do lijst.

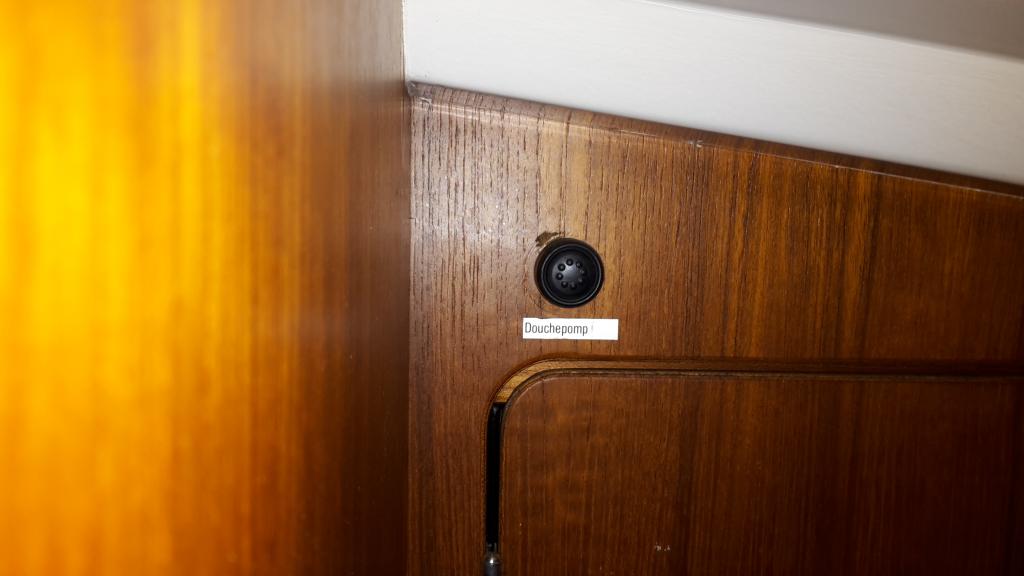

In de douche zit een eenvoudige waterdichte drukknop om de pomp aan te zetten. Het is een knop die je ingedrukt moet houden, klikt dus niet vast.

Timo
Compromis 888 'il Cigno'
Laatst bewerkt: 18 okt 2017 17:31 door ilCigno.
Alleen ingelogde leden kunnen reageren.

Douche-opvangbak 18 okt 2017 11:22 #883077

Hoe houd je die overgang tussen vertikaal schot en polyester schaal schoon en rotvrij? Ik zou daar een randje kit zetten (of niet douchen). De Loper heeft ook zo'n constructie van mastschot naar binnenschaal: daar is dat een beruchte constructie, qua inwatering.

Netjes aangelegd, die techniek!
Alleen ingelogde leden kunnen reageren.

Douche-opvangbak 18 okt 2017 11:42 #883080

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18833
Overal waar water kan komen zit Sikaflex.
Netjes aangelegd, die techniek!

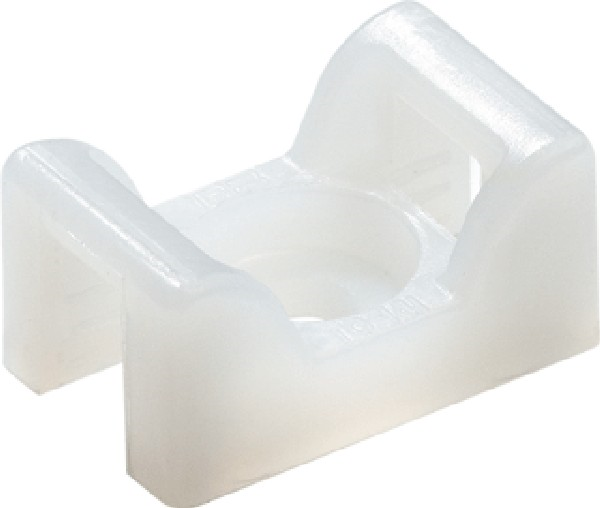

Maar nog niet netjes genoeg, inmiddels zitten de slangen (tijdens de foto nog in de laatste fase van de ombouw) ook met ty-raps vast tegen het schot. Omdat ik slechte ervaringen heb met zelfklevende clips heb ik daar schroefclips / voetjes voor gebruikt, die werken snel en blijven tenminste vast zitten.

Timo
Compromis 888 'il Cigno'
Laatst bewerkt: 18 okt 2017 11:44 door ilCigno.
Alleen ingelogde leden kunnen reageren.

Douche-opvangbak 18 okt 2017 12:59 #883102

  • Aad77
  • Aad77's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 730
Woody130 schreef :
Ik denk dat ik die bak eruit haal en net als ilCigno de pomp direct op de douchbak aansluit. Zie er mooi uit.

Dit is trouwens de pomp met Jabsco filter die gebruikt wordt voor het leegtrekken van het bakje. Is deze zelfaanzuigend?


Dit is een multi-membraanpomp, die mag droogdraaien.

NB: is ook zelfaanzuigend
Laatst bewerkt: 18 okt 2017 13:01 door Aad77.
Alleen ingelogde leden kunnen reageren.

Douche-opvangbak 18 okt 2017 15:46 #883155

  • Woody130
  • Woody130's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1430
Dank voor de info.
@ilCigno: ziet er mooi uit. Zo wil ik het ook

Gepost met de officiƫle Zeilersforum-app
Alleen ingelogde leden kunnen reageren.

Douche-opvangbak 10 feb 2018 16:55 #916535

  • Woody130
  • Woody130's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1430

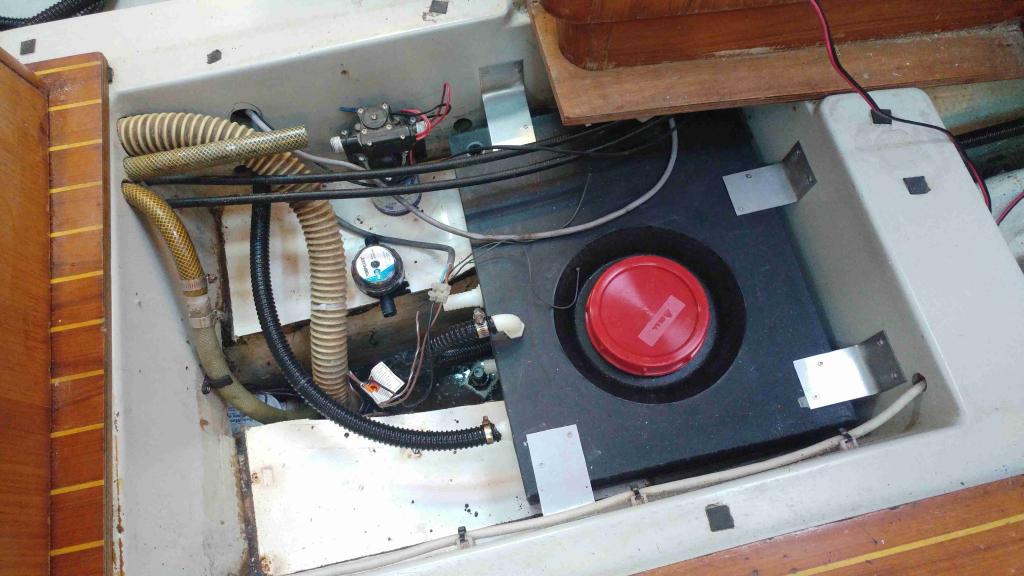

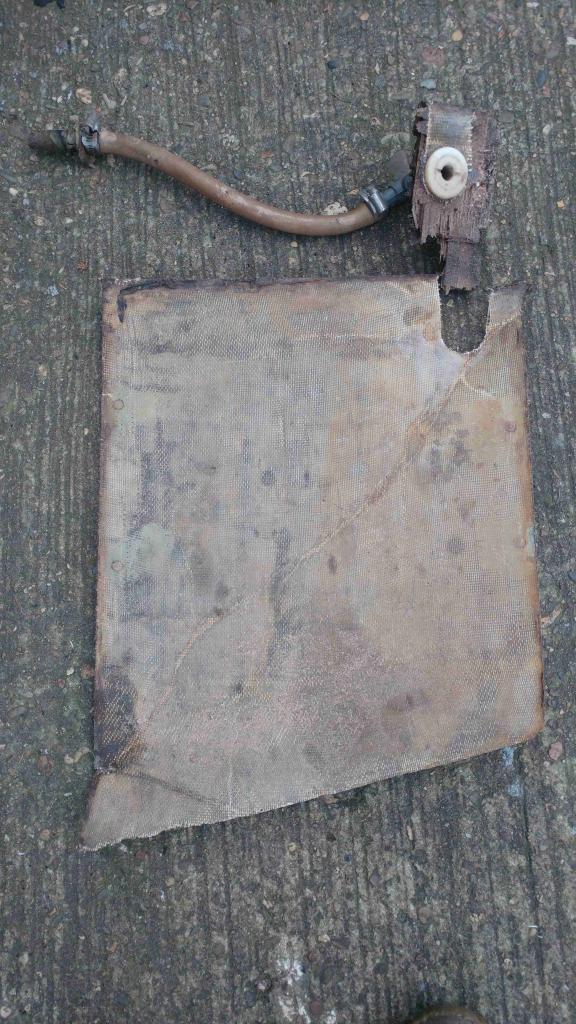

Vandaag bezig geweest met de opvangbak. Hierop waren de fonteintjes, douche en condensafvoer op aangesloten. Ik heb de oude bak verwijderd en een nieuwe geinstalleerd. Verder heb ik de douche ontmanteld. Die had een vorige eigenaar met een stukje triplex verhoogd.



Ik heb een nieuwe tank gekocht en nieuwe slang.



Alleen de pomp en de bedrading moet ik nog aansluiten.
Laatst bewerkt: 10 feb 2018 16:56 door Woody130.
Alleen ingelogde leden kunnen reageren.
