Onderwerp: Alternatief voor de zwanehals

Ik heb een mast die op het dek staat en onder het dek een holle buis als versteviging. In de mast en in de buis lopen mijn kabels. Als de mast er gaat, moeten vlak onder het plafond alle kabels gescheiden worden. Daarom komen alle kabel vlak onder het plafond door een gat in de buis naar buiten en gaan weer door een ander gat in de buis naar binnen om verder naar onder te lopen. Als de mast omhoog gaat gaan alle kabels met stekers en al door het gat in de buis en dek naar boven.

Nu heb ik een nieuwe marifoonkabel van 11 mm Ecoflex getrokken die niet zo makkelijk buigt. Als ik die bij het terugplaatsen van de mast in het dekgat steek komt hij midden in de buis uit en krijg ik hem niet door het gat in de buis naar buiten. Ik heb daarom een manier bedacht om de kabels te geleiden van het gat in het dek naar het gat in de buis.

Ik heb een glad stuk slang gekocht van 49 mm buiten en heb die met een bocht in het dek gepropt, zodat hij aan de zijkant door het gat in de buis naar buiten komt. Zodoende heb ik een soort glijbaantje gecreëerd voor de kabels.

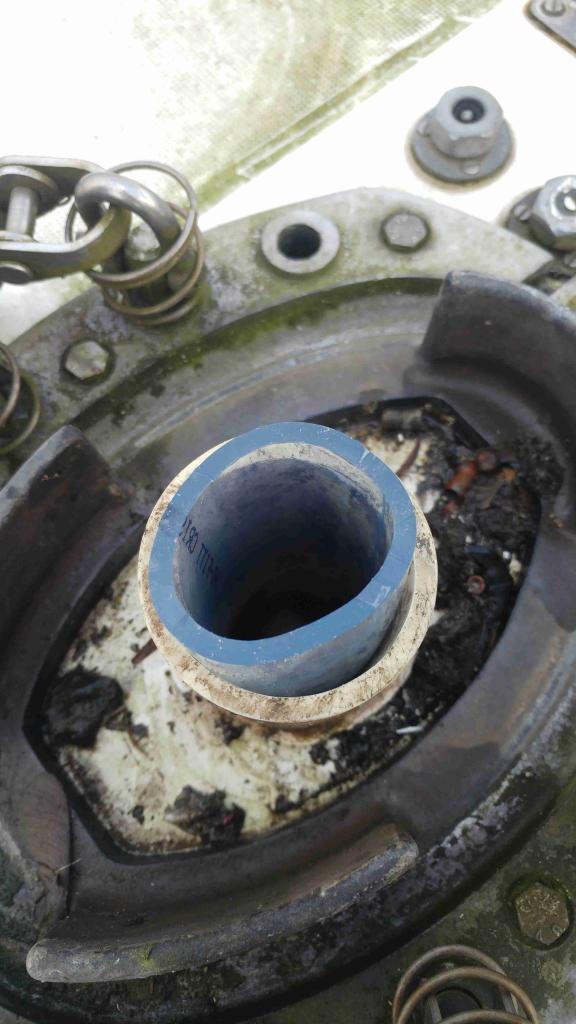

Zo ziet het gat er van boven uit. Nog wel even schoonmaken!

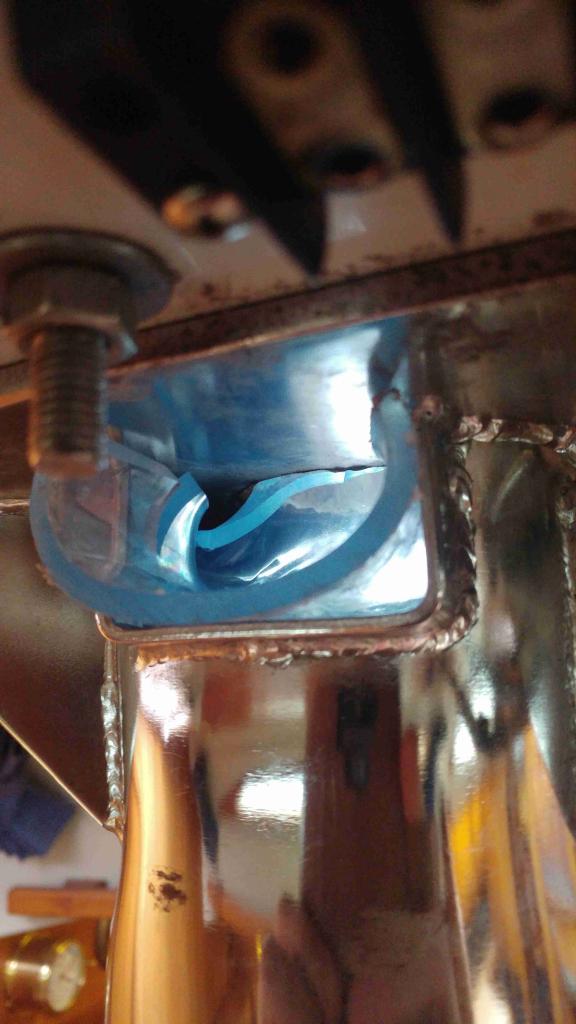

Dit is het gat in de buis waar het glijbaantje eindigt.

Goed werk Daan!

Dat moet natuurlijk nog wel blijken als de paal weer overeind gaat. Eerste testje met een stugge ouwe gasslang is hoopvol

Gepost met de officiële Zeilersforum-app

kabels die slecht doorvoeren; afwasspul er op wil helpen.

sy helios schreef :
Siliconenspray. Zorg wel dat je het niet op je polyester krijgt.

Is niet zo plakkerig. Afwasmiddel moet je ook weer schoonmaken anders blijft er altijd weer vuil aan kleven.

Het zou zo maar kunnen dat er langs de kabels ook regenwater naar binnen komt.
Had ook zo'n fraaie konstructie waarbij dus geen kabels bij de mastvoet te zien waren. De mast was een zelf gemaakt exemplaar. Waterdicht, nooit geen druppel naar binnen.

Een aantal jaren geleden een aluminium mast er op gezet. Bij wat wind en regen zijn die aan de binnenkant net zo nat als buiten.
Vanaf dat moment: drup, drup, drup.
Nu kwam dat water weliswaar in kielkast terecht maar alleen al het geluid heeft mij doen besluiten voor de elektra kabels een kleine zwanenhals te maken en de marifoonkabel via een aparte dekdoorvoer naar binnen te brengen.

Kabels door een zwanenhals voeren doe je heel makkelijk met zo'n net wat soms om worsten zit.
Doe dat rond de bundel kabels, plak of bind het ene eind op kabels vast, en met een lijntje aan de andere kant, door de zwanenhals, trek de hele bundel zo naar binnen.
Hoe harder je trekt hoe dichter de draden bij elkaar zitten

sy helios schreef :
Afwasmiddel maakt het inderdaad glibberig maar droogt ook uit. Voor huis installaties is er speciaal Kabelsmeermiddel van 3M die dit probleem niet heeft. Waardoor je de draden er in de toekomst ook weer uit krijgt.

Sloe Gin schreef :
Het droogt geruisloos op en blijft niet plakken. Ik pas die truck al decennia toe.

zeekraal schreef : Misschien kan je hier ook het ZF tampon-netje voor gebruiken?

Delphi32 schreef : Zeker weten. Werkt nog wel handiger denk ik, vanwege de lengte.

De kabels lopen bij mij altijd al door de mast zonder zwanehals door het dek en nog verder naar naar beneden. Water dat langs de kabels stroomt, loopt dus ook altijd al de bilge in. Ik heb alleen een glijbaantje gemaakt, zodat de kabels makkelijk doorvoeren.

Ik heb het inderdaad ingespoten met siliconenspray.

Al zoekende op het forum naar discussie over de zwanehals stuitte ik op dit draadje dus daar sluit ik maar even bij aan met mijn hulpvraag.

Op mijn boot zat er in de buurt van de mastvoet gewoon een gat in het dak van de kajuit waar alle kabels door gepropt werden waarna er net zo lang met kit en tape gekliederd werd totdat het niet meer lekte.

Dus: zwanehals gemonteerd met een doorsnede van 3 cm.

Probleem: zwanehals toch wat krap voor de stugge marifoonkabel. Geen ruimte voor nog grotere zwanehals.

Vraag 1: hoever kan ik gaan met het buigen van de marifoonkabel zonder 'm te beschadigen ?
Vraag 2: Als ik nou die marifoonkabel als enige kabel niet door de zwanehals voer, hoe krijg ik 'm dan wel netjes waterdicht onderdeks ?

bij voorbaat dank voor enige reactie

H

Toekomst schreef :
Marifoonkabels zijn er in soorten en maten. Een vuistregel is dat de buigradius niet kleiner mag worden dan 5 tot 10 keer de diameter.

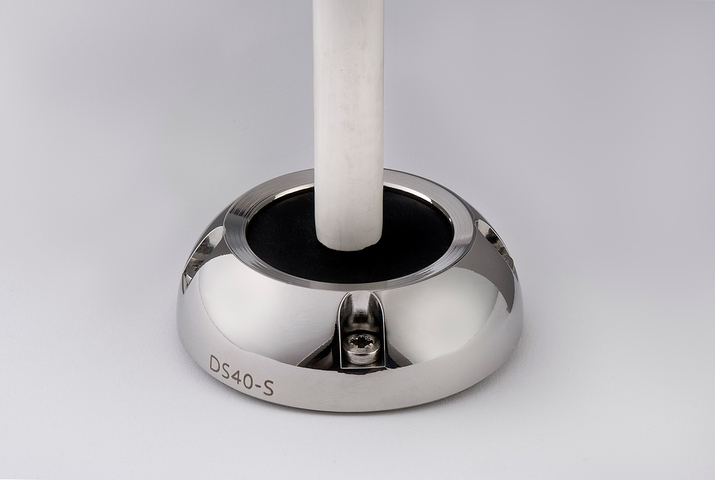

Hoe ver je kunt buigen is afhankelijk van het type kabel dat je gebruikt hebt. Zelf heb ik Aircell 7 en dat schijn je in redelijk ruime bochten te moeten leggen. Een alternatief voor de zwanenhals is een Scanstrut dekdoorvoer. Een beetje prijzig, maar wel echt waterdicht.

Gepost met de officiële Zeilersforum-app

Eclips schreef :

kijk...dat is nou 's een tip ! hartelijk dank.

gevonden op accunoord.nl Ziet er inderdaad deftig uit.

Ik gebruik ook zo'n Scanstrut dekdoorvoer voor mijn antennekabel. Probleemloze montage en 100% waterdicht. aanrader.

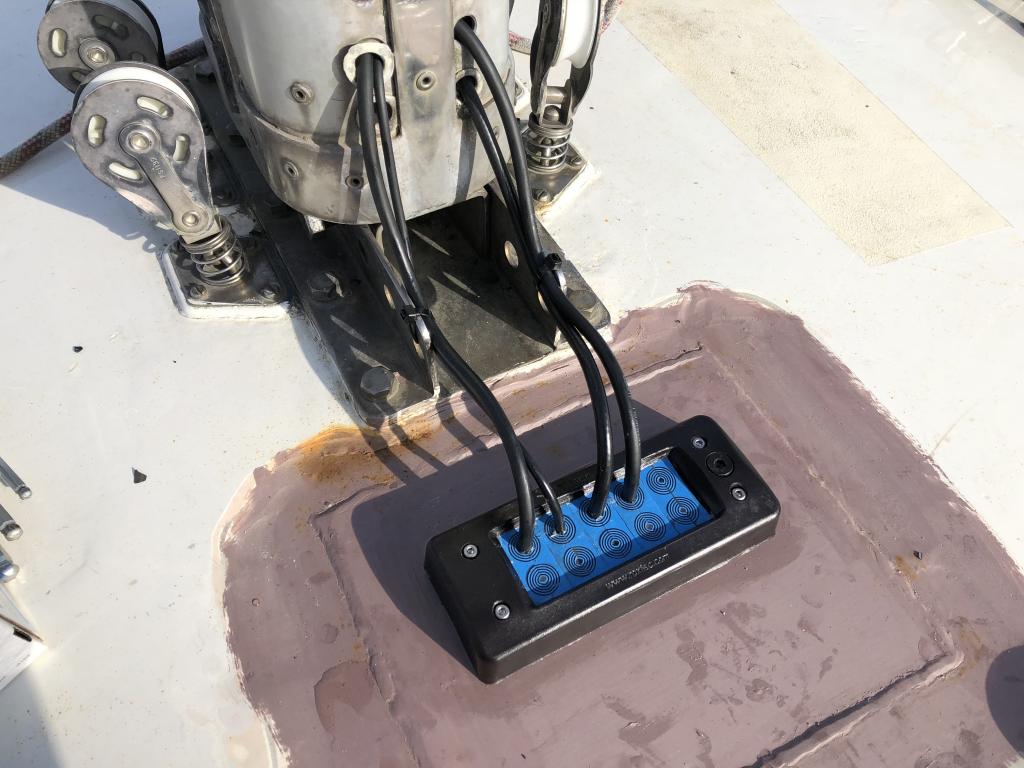

Zo heb ik het. De kabels wil ik nog iets beter beschermen. De dekdoorvoer is eenvoudig los te halen waarna de grootste stekkers er doorheen passen. Onderdompelbaar waterdicht en ook verkrijgbaar voor 4 kabels: www.roxtec.nl/pdf/EzEntry_frame.pdf

[quote="Eclips" Zelf heb ik Aircell 7 en dat schijn je in redelijk ruime bochten te moeten leggen.

Gepost met de officiële Zeilersforum-app[/quote]

Dat misverstand lees je vaker maar
minimum radius is 25mm en dat is hetzelfde als de bekende RG58 van 5mm .
www.produktinfo.conrad.com/dat...cell_7_Koaxkabel.pdf
www.produktinfo.conrad.com/dat...KABEL_RG58_de_en.pdf
Ad

Yellow Boat schreef :
Dat misverstand lees je vaker maar
minimum radius is 25mm en dat is hetzelfde als de bekende RG58 van 5mm .
www.produktinfo.conrad.com/dat...cell_7_Koaxkabel.pdf
www.produktinfo.conrad.com/dat...KABEL_RG58_de_en.pdf
Ad[/quote]

Dat is een geruststellende gedachte, want op de Eclips is de radius veel ruimer.
