Onderwerp: Wantputting verstevigen

Beste lezers,

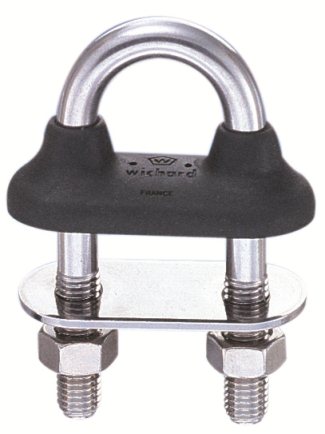

Graag wil ik advies om het volgende, het gaaf om de versteviging van het staandwant. Zowel als om de top als de lower. Deze staan op dek gemonteerd dmv de Wichart U-bout met een slot plaatje onderdeks.
Deze constructie in normaliter erg stevig door naastliggende spanten.

Het gaat om een Jeanneau Rush, het is een bekent probleem dat deze constructie toch geen lekker gevoel/ vertrouwen geeft. ( al gaat dit al 30+ jaar goed) helaas zijn er omstandigheden waardoor het dek toch mogelijk omhoog getrokken kan worden. (Aanvaring, zeer zwaar weer met hoge zeegang) dus enorme stress op de constructie.

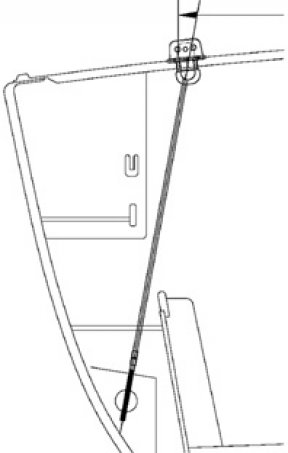

Deze constructie wil ik dus versterken dmv de Wichard U Bout te verlengen met dynema of 1x19 draad en een spanner naar een nabijgelegen schot. (Zie foto van een voorbeeld)

Waar ik al dagen over zit te brainstorm is: Hoe ga ik de bevestiging vanaf de U bout naar de draad doen.
1. Zal ik een RVS hoekijzer maken van 50x50x5mm, hier 3 gaten in boren, 2 voor de U bout aan het horizontale vlak en 1 voor de bevestiging van de onderliggende draad/dynema/spanner of..

2. Zal ik een plaatje laten maken van bij 5mm dik en hierop een oog laten lassen die precies tussen de twee draadeinde valt. ( een soort padeye)

Trek ik met een rvs hoekijzer een scheve belasting?
Hebben jullie andere mooie ideeen voor bevestiging van de U bout naar een draadspanner?
Zat nog eerst te denken, twee oogmoeren op elke draadeinde te doen, maar dit past niet.

Het gaat er om dat ik de kracht deels overzet, niet volledig. Maar gewoon voor een preventieve ondersteuning (gevoelsmatig). Dus het hoeft allemaal niet zo moeilijk te zijn maar toch wil ik het goed doen.










Ik hoor graag jullie ideeen! Alvast bedankt voor het meedenken

Reinier.

zeilersforum.nl/index.php/foru...lia?start=575#933941

Anders boarderbas even vragen

Bedankt, heb al eerder eens contact gehad met Bas. Maar zover ik weet heeft hij de verstagingen niet door verstevigd naar een schot. Maar origineel hersteld en met een extra spandje voor stijfheid van het dek. En een wat dikke slotplaat dan origineel.

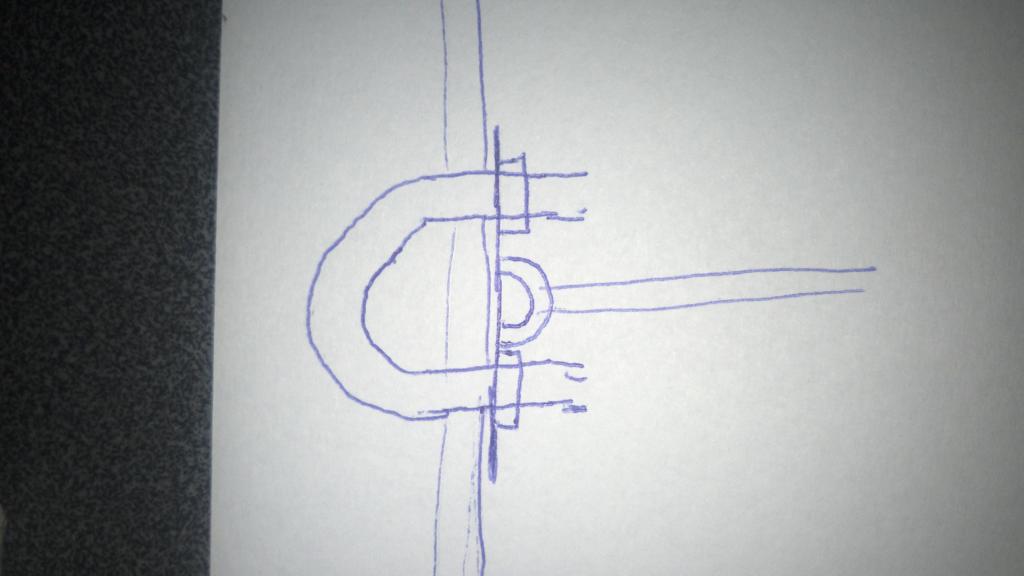

1 moer vervangen door een oogmoer? Wordt dan wel de halve breedte van de U-putting “scheef” belast, maar voorkomt dat je dek omhoog getrokken wordt.

Aangenomen dat de draadeinden van de U aan de onderkant zitten, zou je dit kunnen gebruiken om de draden te verlengen: coolinox.nl/moeren/zeskant-moeren/din-6334
Of je kunt een oogplaat gebruiken met dezelfde hart op hart afstand, zie: coolinox.nl/kabel,-ketting,-to...aten-&-ringen/m-8266
Daar kun je dan makkelijk een spanner aan vastmaken. Succes!

Een knieversteviging maken?

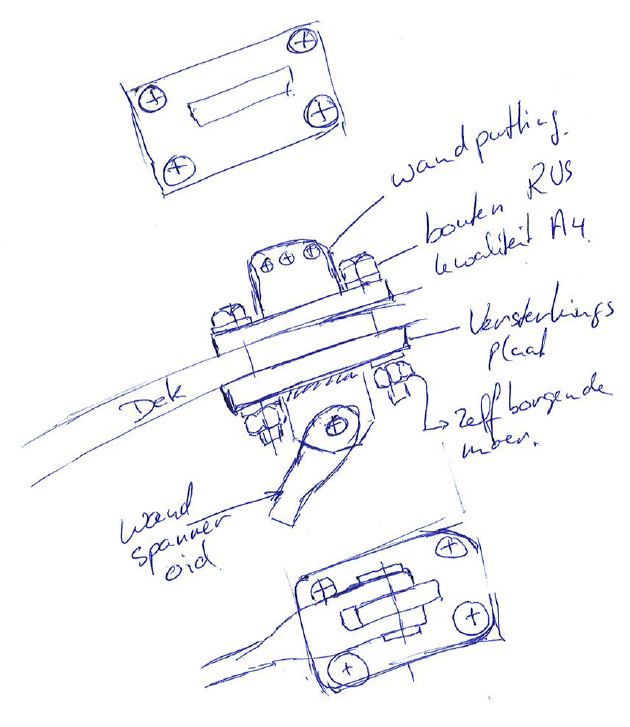

Ik zou meer gaan voor een constructie met extra versterking rondom de wandputting zelf. Mijn Dehler heeft deze constructie ook ivm een strijkinstallatie.

Mooi schetsje Optimaal

Als je gaat doorverbinen, dan zou ik een RVS u-profieltje laten zetten, waar je precies nog de juiste dop tussen krijgt om de moeren vast te zetten en dan in het midden een gat voor een borstbout. Er zijn verschillende online bronnen waar je dergelijk eenvoudig zetwerk kan laten maken.

Ik kan je eventueel in contact brengen met andere rush eigenaren die doorverbonden hebben.

Bedenk dat je deksanwich 100% zeker nat is rond die plekken. Beter bagger je die zooi er eerst uit voor je gaat werken!

Bedankt voor de snelle reacties!
Inderdaad een U profiel met een borstbout kwam ook al door mijn gedachte.
Dat lijkt denk ik wel de makkelijkste en goedkoopste optie Boarderbas, als je een foto zou kunnen vragen aan de andere rush eigenaar van zijn constructie graag!

Over het inwateren van de balsa, daar zou je gelijk in kunnen hebben. Heb het alleen nog niet gecontroleerd. Maar de kans is zeer groot.
Op de plaats van het hoofdwand ben ik niet zo bang om dat open te maken, en het balsa te vervangen. Hier kan je precies mooi een rechthoek uit slijpen, oude core er uit, nieuwe er in, mooi overlappend lamineren, dat past precies tussen het schot en de spand in.

Alleen voor het onderwant, de UBout zit precies voor de aanhechting van het kleinere spant, hoe kan ik dit goed open maken en lamineren ?
Want de mooie bescherming/ afwerking van het spant zit er op gelijmd (en serieus vast gelijmd ook) , dus om de spant mee te lamineren voor stijfheid na vervanging van de balsa is geen optie. Dus dan zou je er om heen moeten werken.....?

Snap je mijn vraagtekens bij het onderwant..........
