Onderwerp: windsnelheid op Raymarine ST60

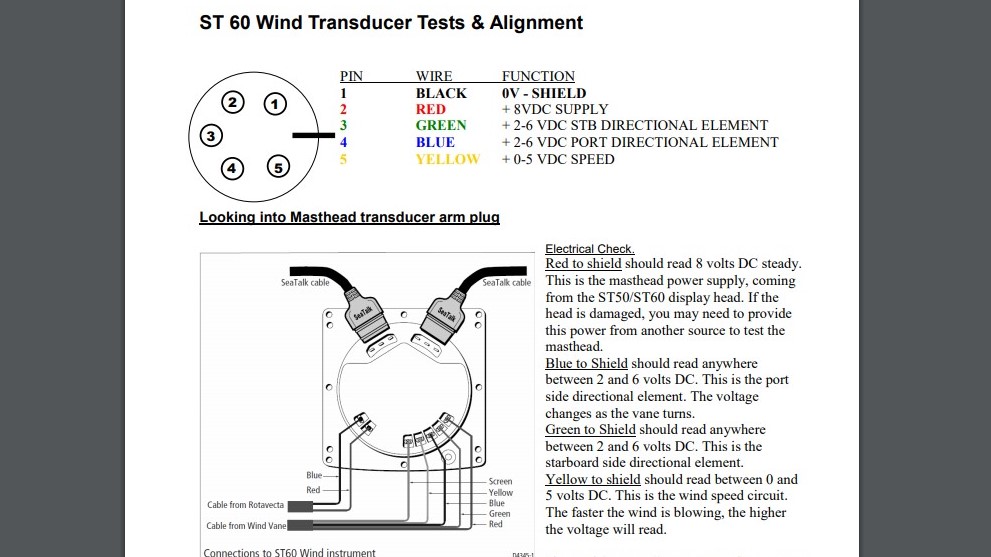

Op mijn Raymarine ST60 windmeter krijg ik de juiste windrichting te zien, maar staat de windsnelheid constant op "0.0" terwijl het molentje op de mastunit wel draait (wel trager dan zou moeten). Ik wil een test uitvoeren die ik op het internet gevonden heb (in het Engels), maar men spreekt daar constant over de "shield wire". Ik vind de rode, blauwe, groene en gele draadjes, maar snap niet wat "shield" betekent. Kan iemand me dit uitleggen aub ? (zie bijlage)

De gevlochten mantel.

De gevlochten mantel van wat dan ?

Van de kabel naar de masttop unit

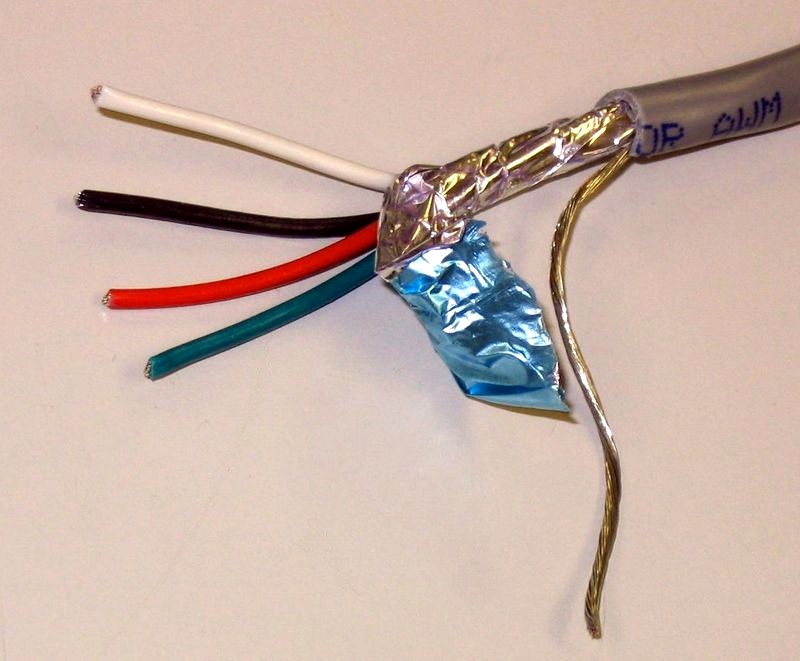

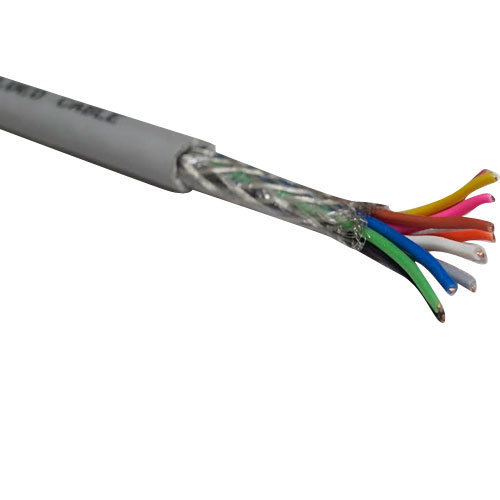

Dat kan er op twee manieren uitzien: als vlechtwerkje om de data adres heen, of meer als zilverfolie met een apart kaal adertje:

Timo,
Ik dacht duidelijk te zijn, maar jij bent het
Jou aanvulling laat niets aan het toeval over.

Wat ik me herinner (het is al weer tig jaar geleden dat ik RM spullen heb gemonteerd) is de “shield” bij RM niet veel meer dan een blanke ader die meegevlochten is in de kabel.

Belerion II schreef : Klopt.

Onlangs was er nog iemand met hetzelfde probleem. Hij heeft uiteindelijk de kabel vervangen.

Toevallig, ik heb dit jaar precies hetzelfde probleem.
Je kan het e.e.a uitmeten, zie onderstaande link

www.svsarah.com/Sarah/Manuals/...0%20Wind%20Tests.pdf

Bij mij kwam daaruit dat de windsnelheid, tussen de gele en blanke draad gemeten, veel te hoog is nl. 4,45 volt.
Maar het display geeft "0" of "---" aan.
Bedrading gecontroleerd en opnieuw aangesloten
Ik heb 2 ST 60+ wind units, deze uitwisselen hielp ook niet.

Hoop dat je er wat aan hebt.
