@MrAndyvanduinen en @Knoet,
Ik kan niet zonder AutoPilot (AP), dit is de beste stuurman die ik ken. Beter dan mijn vrouw, ja zelfs beter dan ikzelf. Die moet het doen, dus proberen te repareren. Opsturen naar Raymarine is ook zowat. De kosten zijn dan ook minimaal € 300 heb ik me laten influisteren. Nieuw kopen kan altijd nog.
Hier volgt mijn oplossing, opgefleurd met wat relevante foto's:

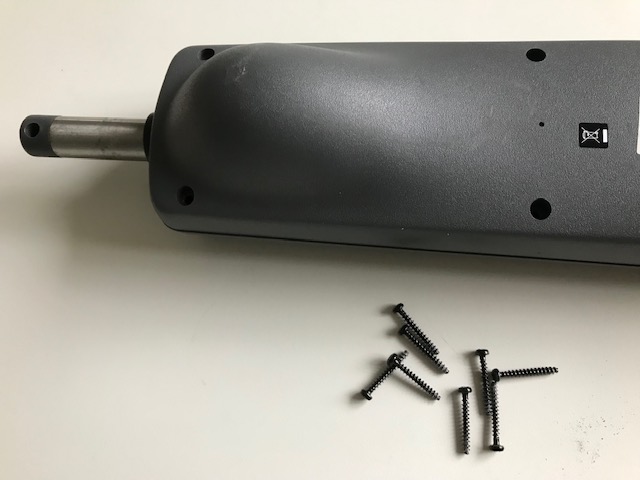

Het begint met het losschroeven van het deksel door aan de achterkant 8 schroeven te verwijderen.

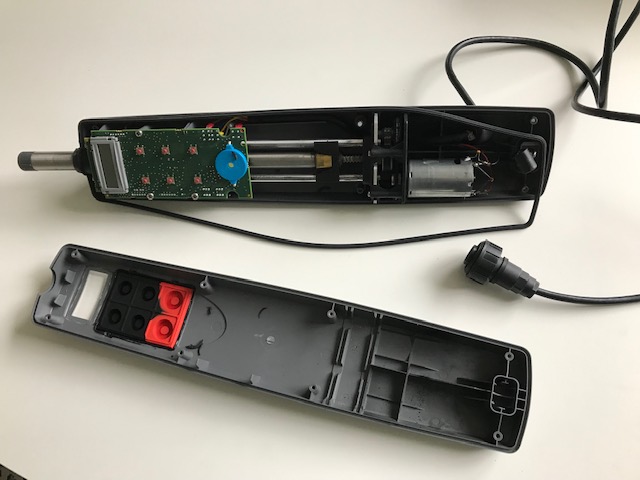

Het deksel is dan eenvoudig los te halen, Let op dat je de rubberen afdichtring niet beschadigd.

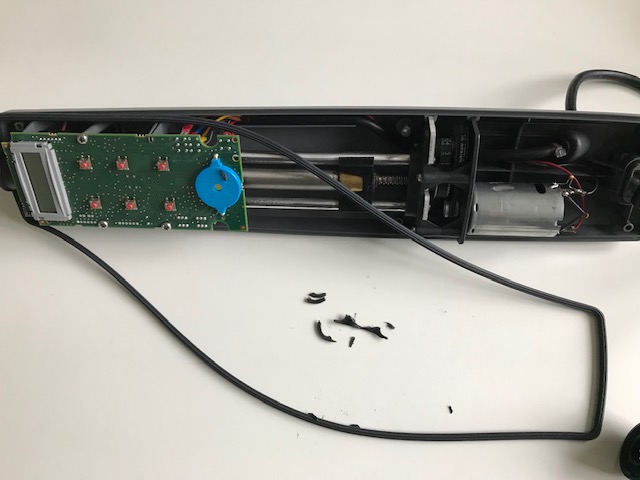

Nu kun je als het meezit de restanten van een borging terugvinden in de onderbak van de AP

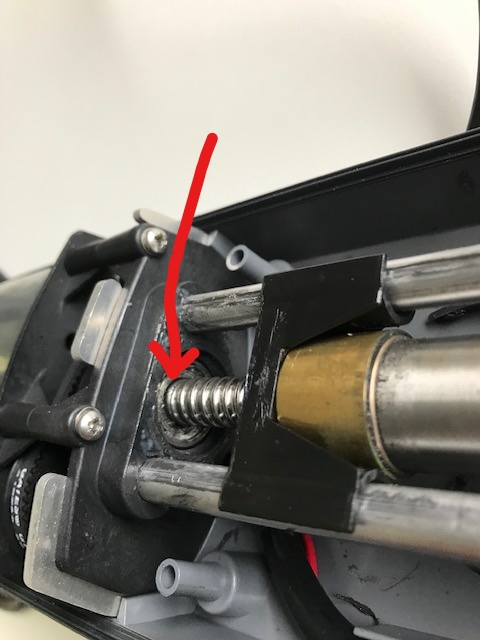

Ook zie je nu het motortje, de tandwielbox en met de pijl het lagertje. Het borgplaatje is er dus niet meer.

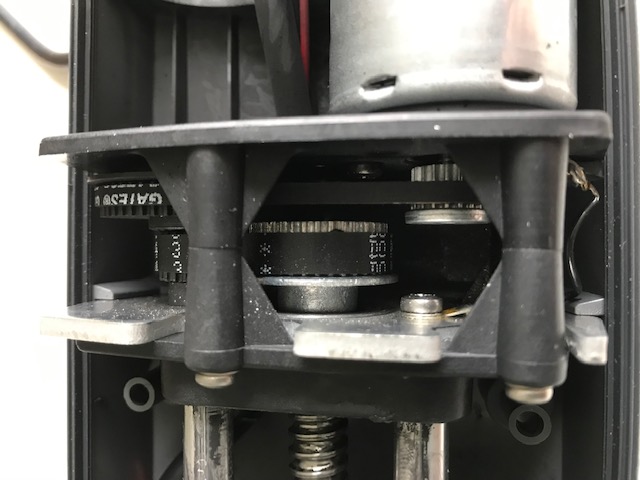

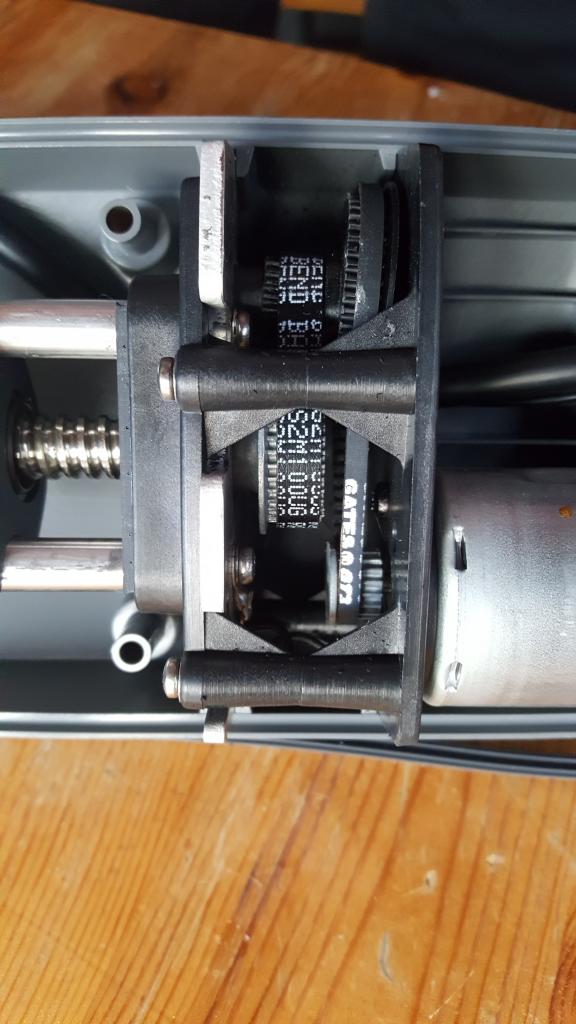

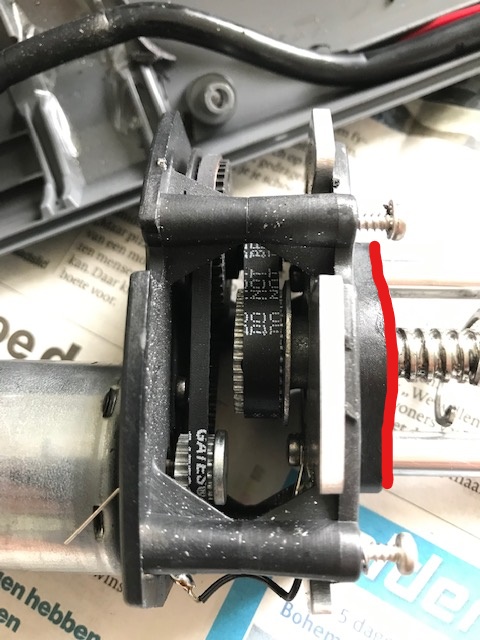

Zoals je op de volgende foto kunt zien is er veel ruimte tussen het brede snaartandwiel en de linkerwang van de gearbox.

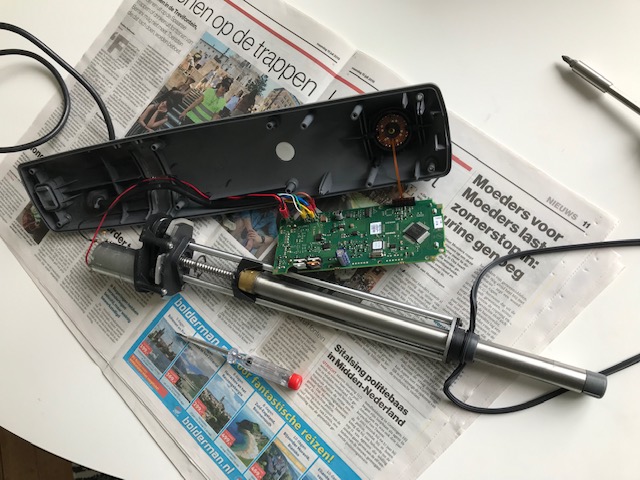

De printplaat is middels 3 schroefjes te demonteren en het geheel is uit te nemen. Pas op voor het contact met het fluxgate kompas.

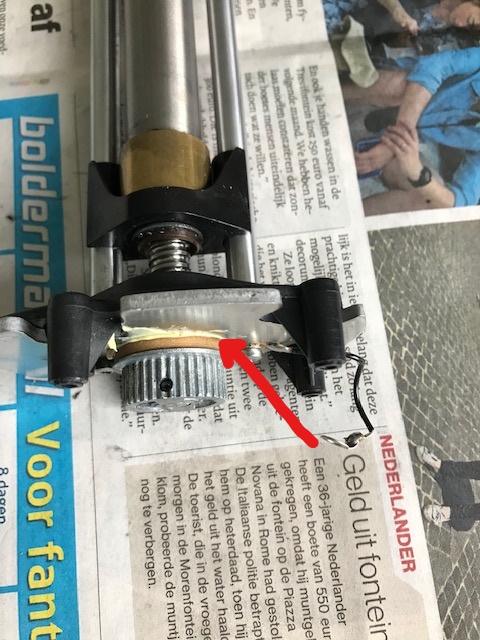

het borgplaatje zat op de plek die ik nu rood gemarkeerd heb.

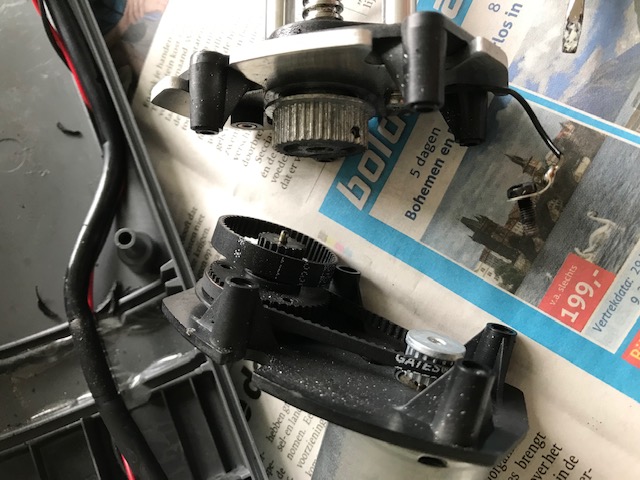

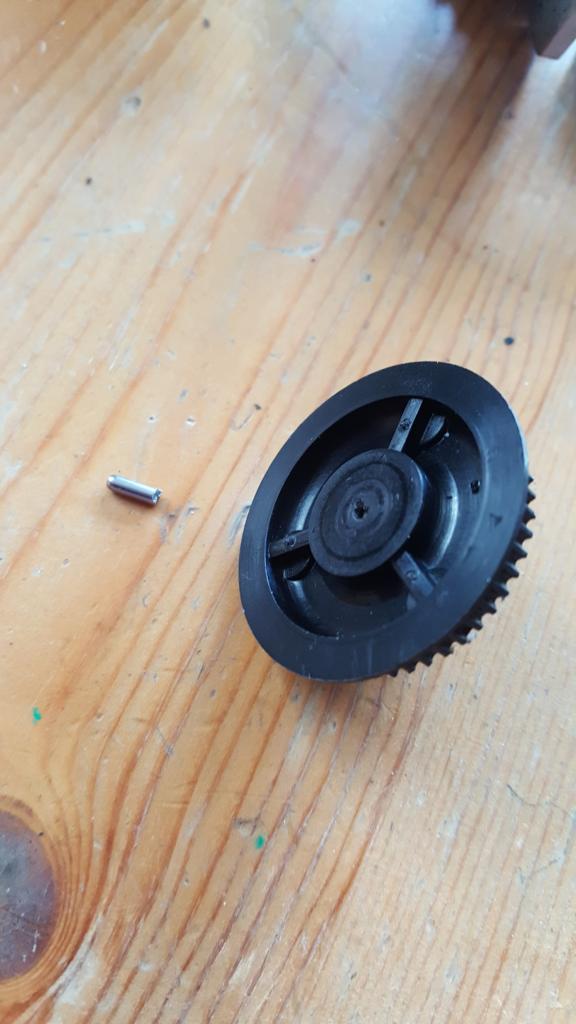

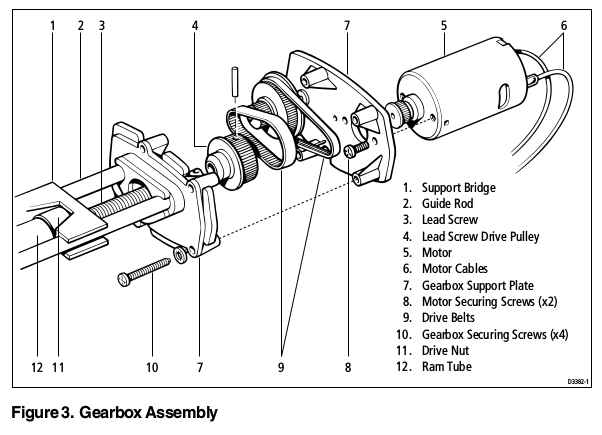

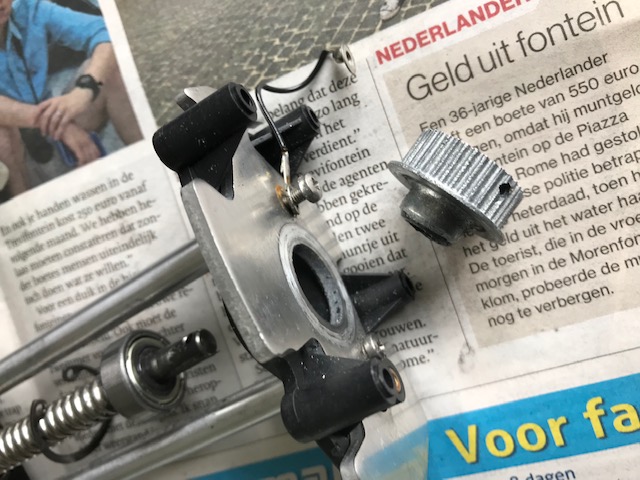

Door het stangenstelsel bij de rechterwang (op deze foto) van de gearbox los te schroeven kom je bij het brede snaartandwiel. Deze moet je loshalen van de schroefstang door met een dun staalspijkertje of iets dergelijks de borgpin te verwijderen. Zodra die los is kun je de schroefstang eruit trekken en bij het lagertje komen.
en

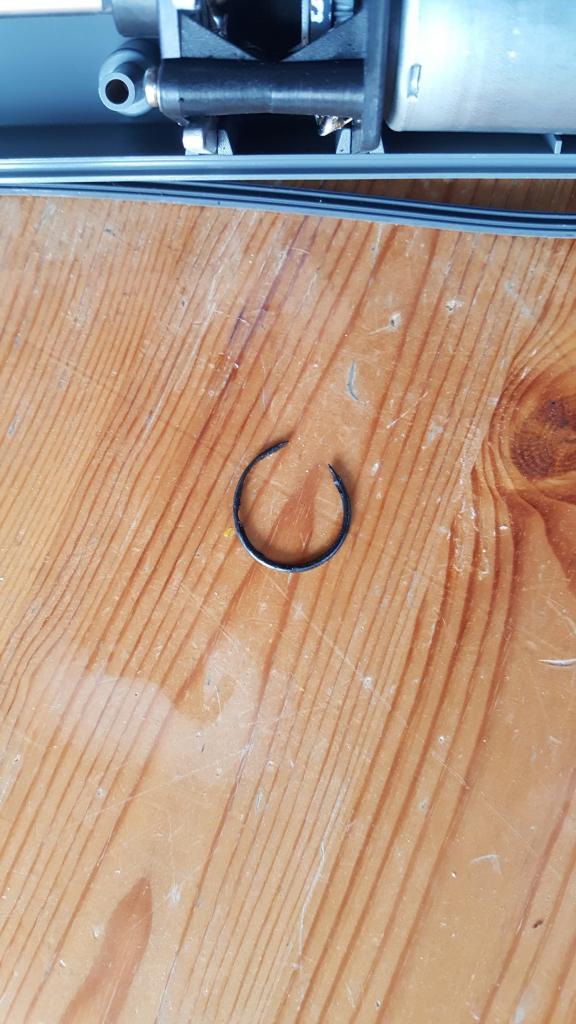

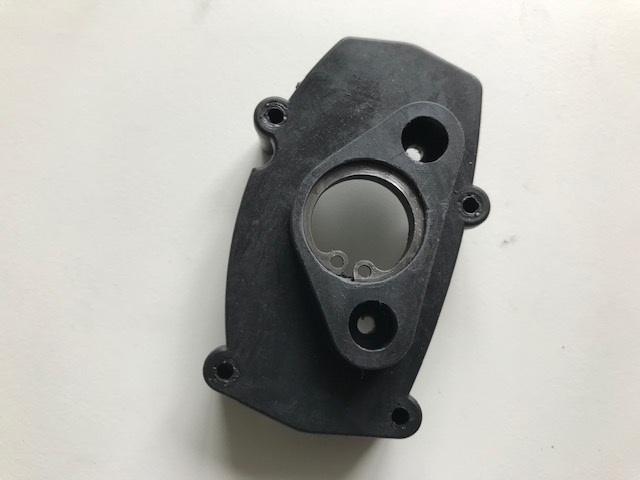

Om het lagertje te borgen heb ik een speciaal ringetje gekocht (Buitendiameter was dacht ik 21mm).
De hele handel moest zover uit elkaar omdat ik geen kans zag het ringetje goed op z'n plek te krijgen. Omdat dit zo niet ontworpen is heb ik het ringetje geruime tijd rondgedraaid zodat er een soort van groef in het kunststof plaatje ontstond. Voor mijn gemoedrust heb ik dat plaatje goed ontvet en waar het ringetje zit geschuurd. Daarna met epoxy een dammetje gemaakt zodat het lagertje er niet uitgetrokken kan worden.
Om de ruimte tussen het brede snaartandwiel en de gearboxwand op te vullen zodat deze het tandwiel niet naar buiten kan persen heb ik een nylon ringetje tussengeplaatst.
Daarna, daar waar ik het nodig achtte ingevet en alles weer gemonteerd.

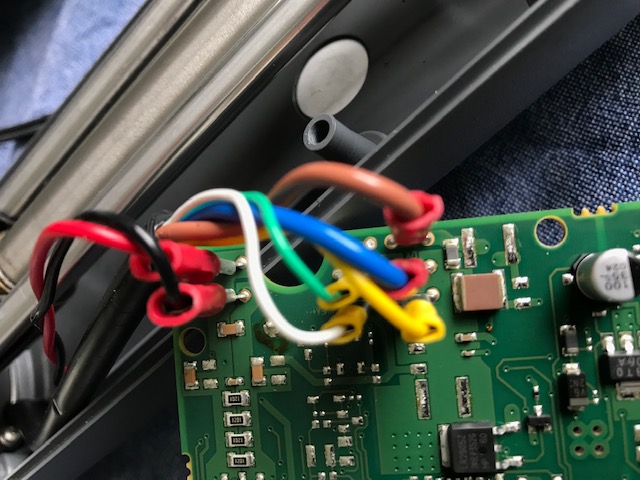

Mocht je de AP thuis willen testen op de werkbank o.i.d. dan moet je aansluiten op de blauwe en bruine draad van de print en niet zoals ik direct op het motortje. Daardoor is mijn printplaat defect geraakt.

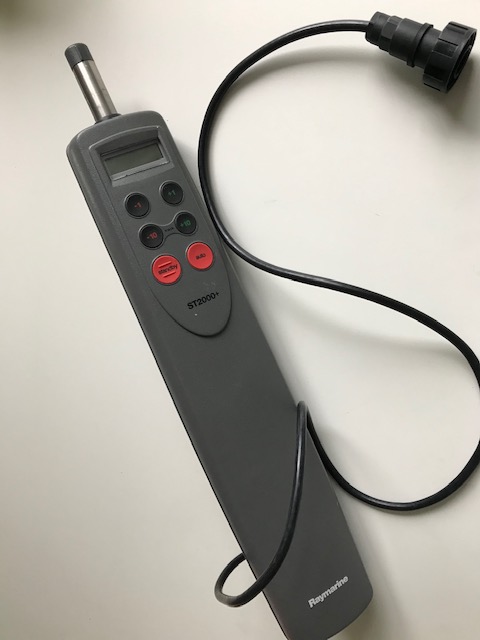

Inmiddels heb ik gelukkig een andere printplaat kunnen bemachtigen via Leplomp die een ST2000+ had die werkte maar een kapot huis had.
Bij mij is het allemaal gelukkig goed uitgepakt.
Kijk wat je ermee of eraan wilt doen.
Succes.
