Onderwerp: Lip seals hennegatskoker

Lip seals hennegatskoker 16 jan 2020 16:39 #1118486

  • HenkT
  • HenkT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 988





Ik heb vandaag mijn roer lagers eruit gehaald, de hennegats koker is afgedicht met 10! stuks vetkoord.
Ik wil dit vervangen door lipseals omdat er geen pakking drukker zit o.i.d.
Maar ik kan er weinig info/maten voor vinden. De as is 40, de schacht 50.

Wie heeft ervaring met die seals?
Eat your pie before you die
Laatst bewerkt: 16 jan 2020 16:43 door HenkT.
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 16 jan 2020 17:25 #1118499

Als je zoekt op oliekeerring 40-50 vind je er genoeg. Let er wel op dat je er koopt met een RVS veer. Gewone veren roesten door en gaan gauw stuk.
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 16 jan 2020 17:57 #1118516

Lipseals zijn wat anders dan de bekende simmerringen of keeringen zoals de seals vaak genoemd worden .
Hier zie je de soorten lipseals :
shop.eriks.nl/nl/afdichtingste...dichtingen-lipseals/
En in lipseals zitten vaak/meestal helemaal geen veren i.t.t. in simmerringen.
En als je veel tijd hebt .
Hier kun je alles lezen of alle mogelijkheden van asafdichtingen die er bestaan en hoe en wanneer ze (kunnen) worden toegepast.
www.skf.com/binary/313-129139/...als---10919_2-EN.pdf

Ad
Laatst bewerkt: 16 jan 2020 18:00 door Yellow Boat.
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 16 jan 2020 21:11 #1118562

  • Joop66
  • Joop66's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4618
Die dingen heten inderdaad lipseal of v-ringen.

Maar of die voldoende dicht zijn voor een afdichting waar ook maar enige druk op staat... Ik weet t niet.
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 16 jan 2020 22:41 #1118592

  • CeesS
  • CeesS's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 3386
Op zich is dit niet zo'n spannend afdichtingsprobleem, maar wordt het gecompliceerd door de centrering (of liever het gebrek daaraan) van de roerkoning in de niet doorlopende hennegatskoker, en de niet zo eenvoudige bevestiging aan diezelfde hennegatskoker van een afdichtingselement voor een draaiende as.

Een elegante oplossing kan een bronzen bus zijn die je als zwevend lager met een slang en slangklemmen verbindt met de hennegatskoker. Aan de binnenzijde van die bus draai je een groef voor een O-ring als afdichtingselement. Simpel, goedkoop en effectief. Alleen niet standaard verkrijgbaar, je moet iemand vinden die dat voor je kan draaien.
Laatst bewerkt: 16 jan 2020 22:51 door CeesS.
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 17 jan 2020 05:44 #1118621

  • HenkT
  • HenkT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 988
Ik denk dat ik slang en klemmen niet kwijt kan i.v.m. het kwadrant.

Of dan maar gewoon de vetkoorden weer terug. Heeft 30 jaar zo gezeten.
Bovenkant hennegatskoker is natuurlijk boven de waterlijn.

Zou het ontbreken van de pakking drukker een probleem zijn? de pakkingen werden tussen het onderste en bovenste lager ingeklemd.
Eat your pie before you die
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 17 jan 2020 07:09 #1118636

  • leejoow
  • leejoow's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 385
Kan je een gaiter kwijt?

Laatst bewerkt: 17 jan 2020 07:10 door leejoow.
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 17 jan 2020 07:40 #1118642

  • nardus
  • nardus's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5001

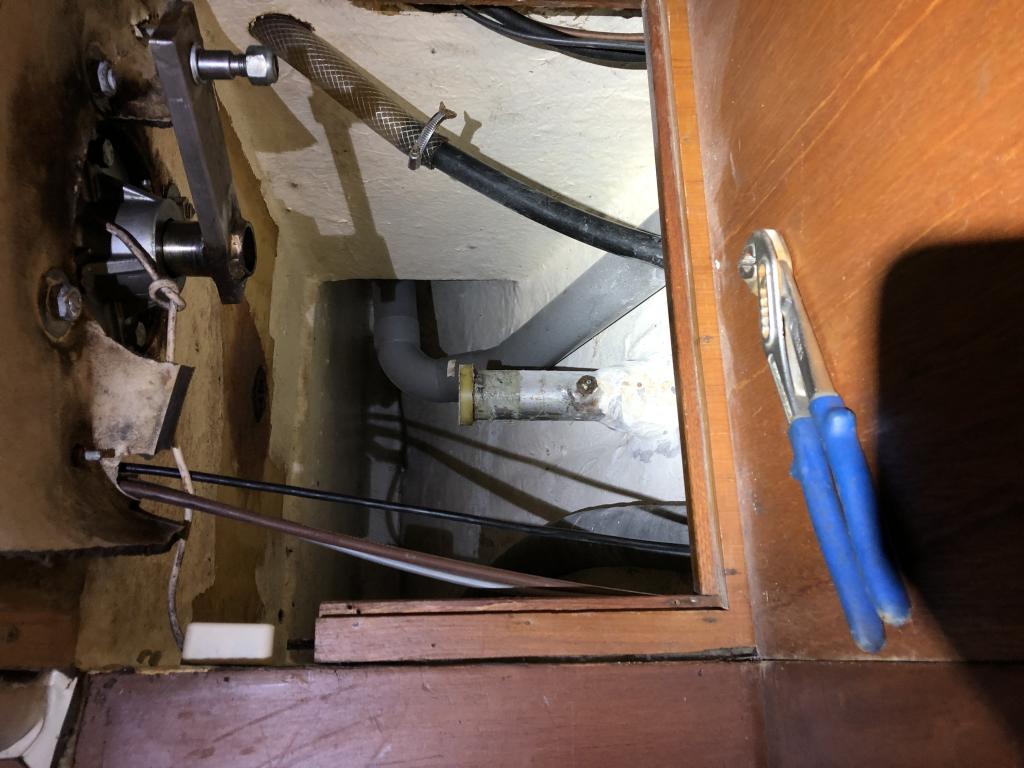

Volgens mij horen die vetkoorden er ook gewoon in bij jouw schip, je hebt zelfs een vetnippelaansluiting op je roerkoning! Ziet eruit als een prima oplossing.
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 17 jan 2020 07:53 #1118643

Joop66 schreef :
Die dingen heten inderdaad lipseal of v-ringen.

Maar of die voldoende dicht zijn voor een afdichting waar ook maar enige druk op staat... Ik weet t niet.

Zoek eens in dat boekwerk wat ik gelinkt heb. Daar staan dat soort toepassingsvoorwaarden en grenzen allemaal in.
Ad
Laatst bewerkt: 17 jan 2020 07:54 door Yellow Boat.
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 17 jan 2020 08:03 #1118647

HenkT schreef :
Ik denk dat ik slang en klemmen niet kwijt kan i.v.m. het kwadrant.

Of dan maar gewoon de vetkoorden weer terug. Heeft 30 jaar zo gezeten.
Bovenkant hennegatskoker is natuurlijk boven de waterlijn.

Dan is het dus eerder een soort van "spatvanger" en ook "lagering" en daarvoor is een echte stopbus niet persé nodig.
Bij mijn boot zit het origineel al meer dan 40 jaar precies zo. Er zit bij mij , net als bij jou een vetnippel waardoor ik elk jaar een hoeveelheid schroefasvet in druk als ik het niet vergeet :whistle: .
Ad
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 17 jan 2020 08:50 #1118665

  • HenkT
  • HenkT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 988
leejoow schreef :
Kan je een gaiter kwijt?

Nee. Er zit een kwadrant boven.
Eat your pie before you die
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 17 jan 2020 13:31 #1118773

  • HenkT
  • HenkT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 988
Yellow Boat schreef :
HenkT schreef :
Ik denk dat ik slang en klemmen niet kwijt kan i.v.m. het kwadrant.

Of dan maar gewoon de vetkoorden weer terug. Heeft 30 jaar zo gezeten.
Bovenkant hennegatskoker is natuurlijk boven de waterlijn.

Dan is het dus eerder een soort van "spatvanger" en ook "lagering" en daarvoor is een echte stopbus niet persé nodig.
Bij mijn boot zit het origineel al meer dan 40 jaar precies zo. Er zit bij mij , net als bij jou een vetnippel waardoor ik elk jaar een hoeveelheid schroefasvet in druk als ik het niet vergeet :whistle: .
Ad
Lijkt me een goede oplossing.
Eat your pie before you die
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 17 jan 2020 16:47 #1118841

  • HenkT
  • HenkT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 988

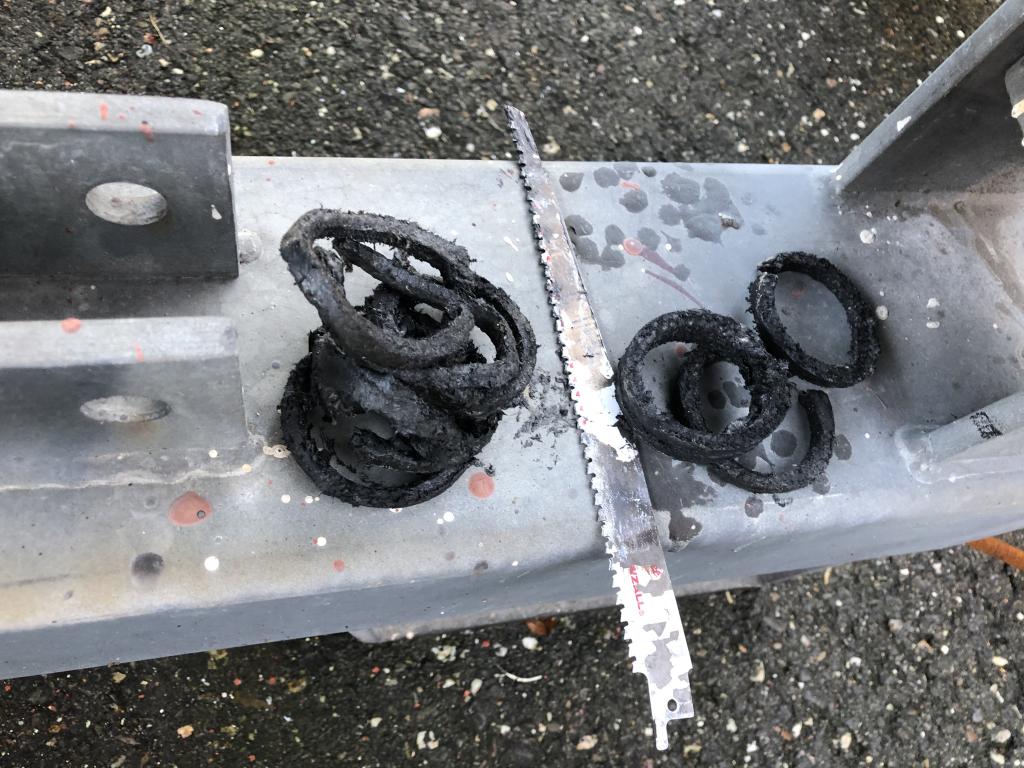

Maar liefst 12 stuks vetkoorden. Kan daar ieder vetkoord in? ik zie nogal verschillen in prijs, moeten wel de beste zijn, moeten immers weer 30 jaar mee.

En hoe bepaal je de dikte maat. De as is 40.2 mm max de koker 51.6
Eat your pie before you die
Laatst bewerkt: 17 jan 2020 17:04 door HenkT.
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 07 feb 2020 20:29 #1125137

  • HenkT
  • HenkT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 988
HenkT schreef :
leejoow schreef :
Kan je een gaiter kwijt?

Nee. Er zit een kwadrant boven.

Of misschien wel maar waar koop je die? Of is dat zelf te maken?
Eat your pie before you die
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 08 feb 2020 08:44 #1125224

Jefa?
www.jefa.com/products/sealing/sealing.htm

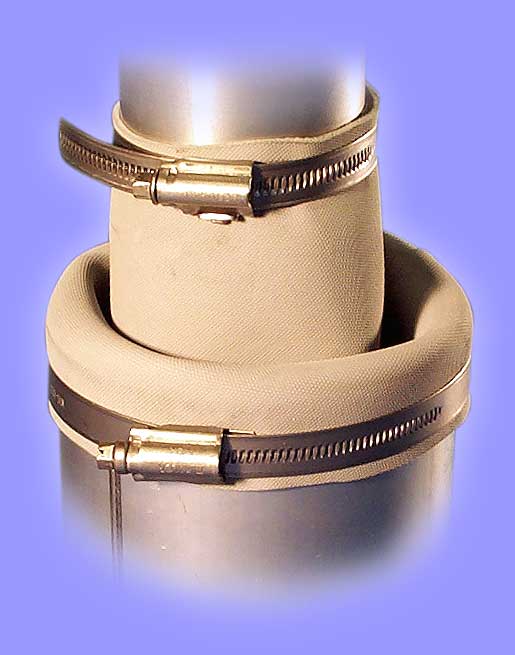

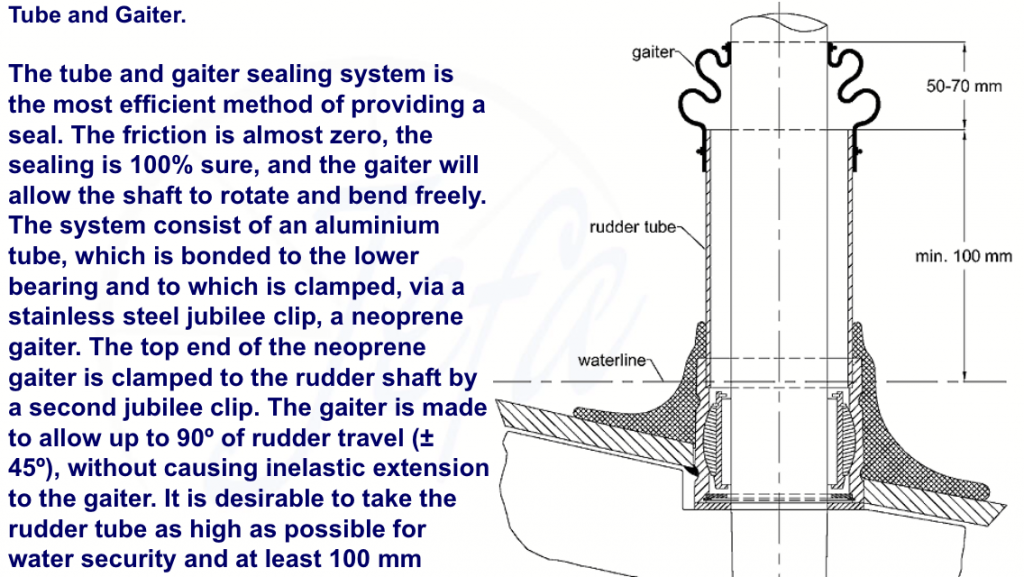

Daar komt het plaatje tenslotte ook vandaan ;)
Ad
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 08 feb 2020 11:47 #1125260

  • HenkT
  • HenkT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 988
Ik vind geen web shop ofzo. Zal een mail sturen.
Eat your pie before you die
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 09 feb 2020 15:59 #1125557

  • leejoow
  • leejoow's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 385
Klopt, ze hebben geen webshop, maar wel een paar heel vriendelijke Denen die je altijd graag te woord staan per mail :)
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 09 feb 2020 20:26 #1125628

  • HenkT
  • HenkT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 988
Ik heb een mail gestuurd. Even afwachten. Ook een lap neopreen 1mm besteld voor wat experimentation.

De as is 40. Ik heb 2 cm ruimte om op de as de gaiter vast te maken, dan naar beneden toe een bus van 60 mm, daar onder de hennegats koker van 53. Ik ben benieuwd.
Eat your pie before you die
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 10 feb 2020 04:01 #1125678

  • HenkT
  • HenkT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 988

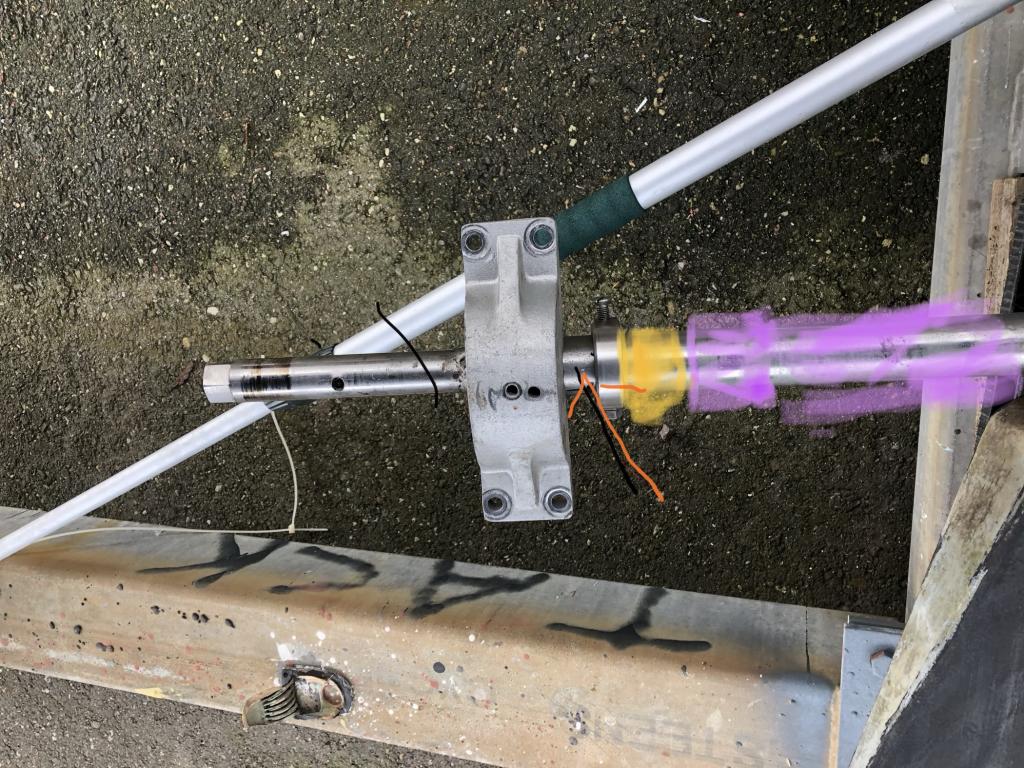

Boven het gele gedeelte moet de gaiter dan op de as worden gezet, de rvs ring daaronder steunt op het nog te plaatsen,lager, het paars gemarkeerde zit straks in de hennegats koker.
Eat your pie before you die
Laatst bewerkt: 10 feb 2020 04:04 door HenkT.
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 10 feb 2020 07:24 #1125694

Ik ben ook van zwaar lopende klemseals naar gaiters gegaan. Let er wel op dat de afstand tussen beide slangklemmen minimaal 50 mm moet zijn. Ook geldt er een minimaal verschil in diameter tussen roerkoning en het stuk buis daar onder.

Op advies van Nautec.nl heb ik daarom die buis moeten opdikken om aan dat minimaal vereiste verschil te komen. Ik kan geen maten in de mail terugvinden over die eis. Nautec doet echter geen Jefa meer tegenwoordig.

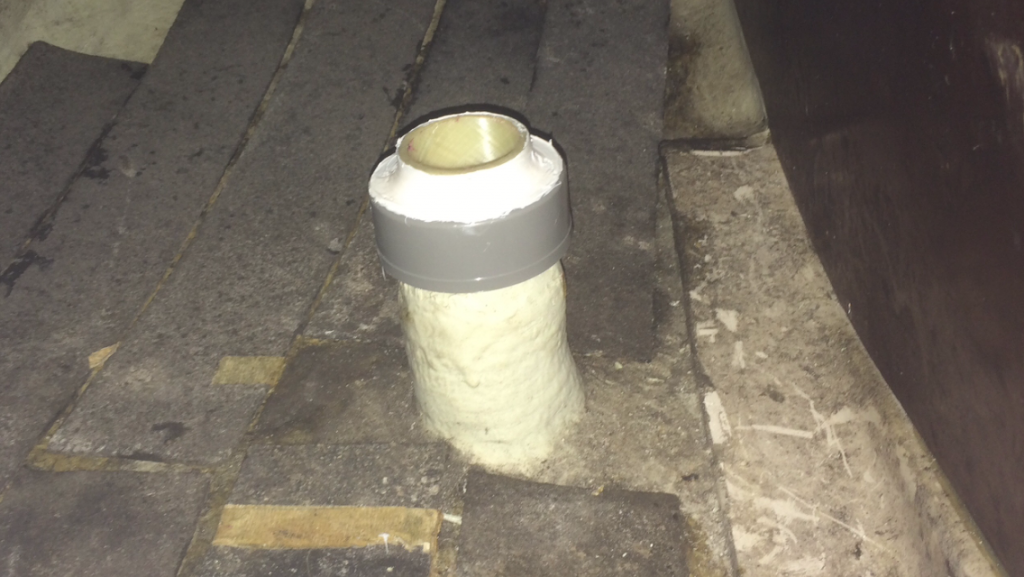

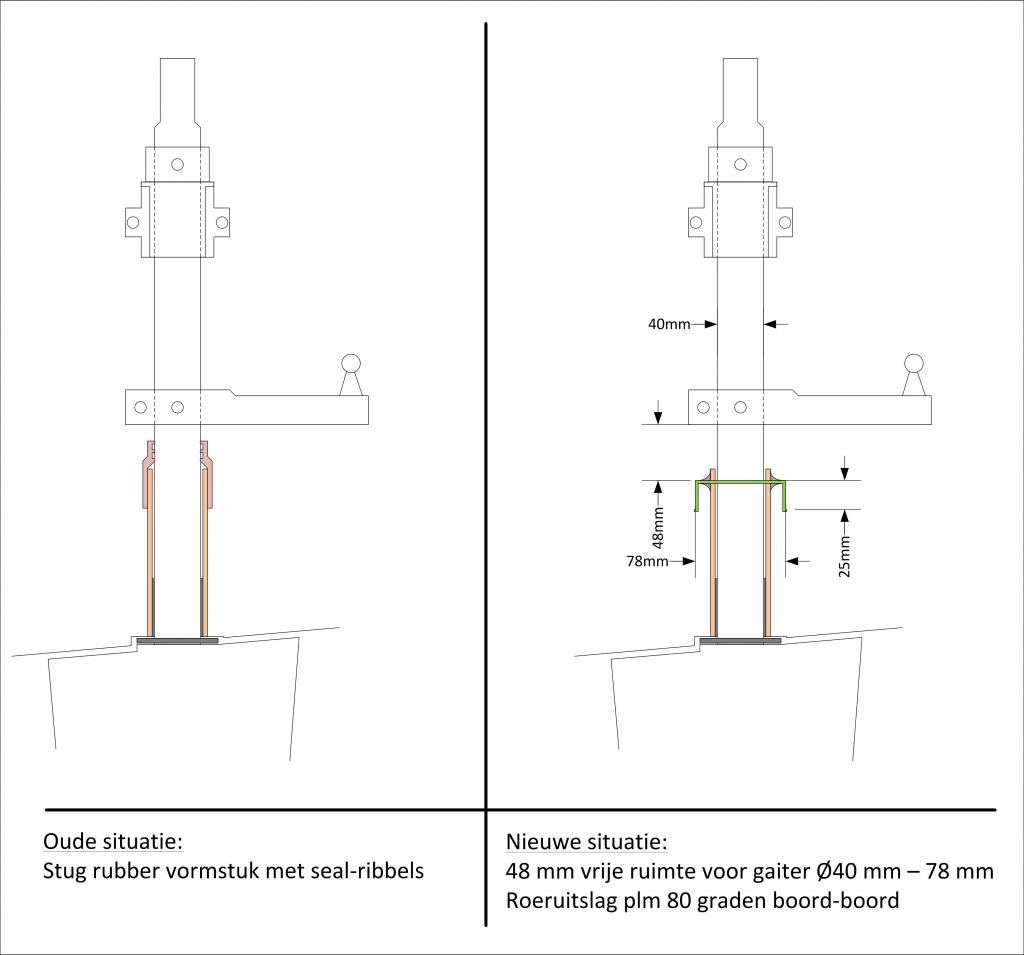

Aanpassingen bij mij:



Laatst bewerkt: 10 feb 2020 14:39 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 10 feb 2020 08:22 #1125705

  • HenkT
  • HenkT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 988
Dat is helder, ik zal idd wellicht ook moeten opdikken. Was die 78 een opgegeven maat of ingegeven door het pvc verloop?
Eat your pie before you die
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 10 feb 2020 08:58 #1125719

Die 78 was toevallig de maat van die PVC dop en hier voldoende.
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 10 feb 2020 12:45 #1125776

  • HenkT
  • HenkT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 988
Ik kom hier een heel eind mee. Wordt vervolgd.
Eat your pie before you die
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 16 feb 2020 07:17 #1127285

  • HenkT
  • HenkT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 988
Yellow Boat schreef :
HenkT schreef :
Ik denk dat ik slang en klemmen niet kwijt kan i.v.m. het kwadrant.

Of dan maar gewoon de vetkoorden weer terug. Heeft 30 jaar zo gezeten.
Bovenkant hennegatskoker is natuurlijk boven de waterlijn.

Dan is het dus eerder een soort van "spatvanger" en ook "lagering" en daarvoor is een echte stopbus niet persé nodig.
Bij mijn boot zit het origineel al meer dan 40 jaar precies zo. Er zit bij mij , net als bij jou een vetnippel waardoor ik elk jaar een hoeveelheid schroefasvet in druk als ik het niet vergeet :whistle: .
Ad
Heb je er ook geen pakkingdrukker inzitten? dus niet nastellen?
Eat your pie before you die
Alleen ingelogde leden kunnen reageren.

Lip seals hennegatskoker 01 mrt 2020 07:30 #1131138

  • HenkT
  • HenkT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 988
Jefa kon er niks voor maken helaas.
Eat your pie before you die
Alleen ingelogde leden kunnen reageren.
