Onderwerp: Roerstand sensor aangesloten?

Hoe kan ik controleren dat de roerstandgever is aangesloten en werkt? Het is een raymarine op acu 100.

Zie je op het bedieningspaneel onderaan een balkje staan?

Je moet wel opnieuw je installatieprocedure doorlopen dacht ik.

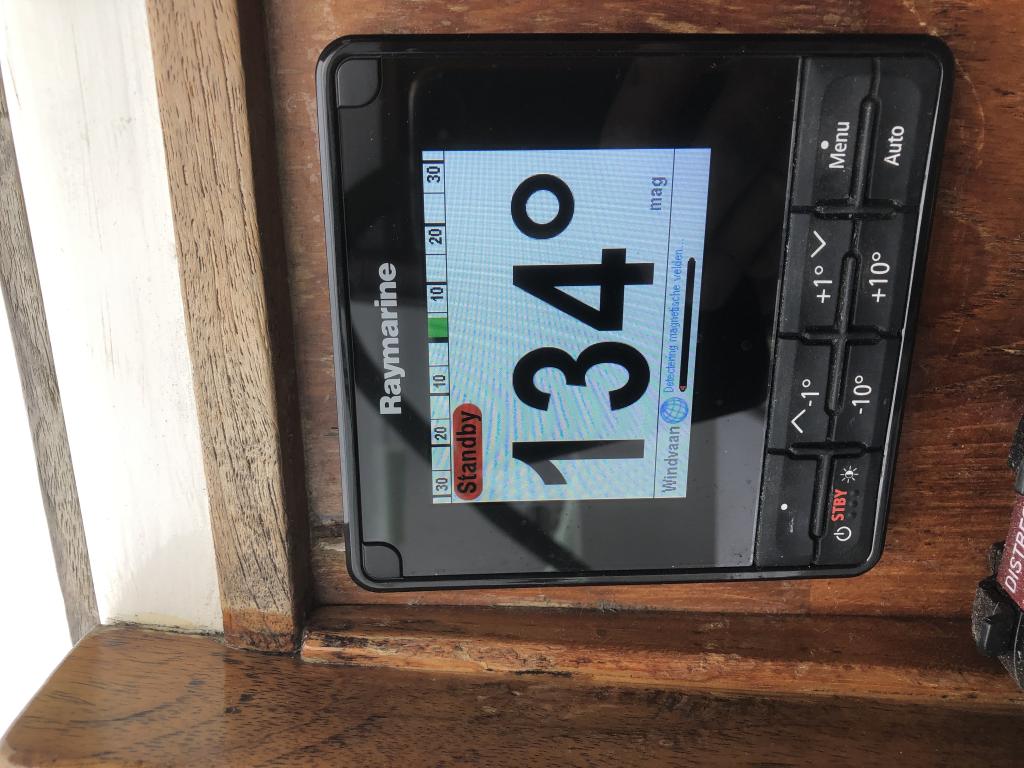

Onderin het scherm zie je inderdaad een schuifbalk.

Die installatie heb ik doorlopen. Die balk stond er al ivm de nieuwe software.

onderin het scherm is bij de 6002 etc.. bij deze moet je naar de bovenste balk kijken volgens mij..,. dat groene blokje moet mee schuiven wanneer je je roer verdraait en in het midden staan wanneer roer midscheeps is. Wanneer BB/SB verwisseld is 2 draden wisselen van de roerstandgever(kleuren weet ik ff niet maar staat in de handleiding)

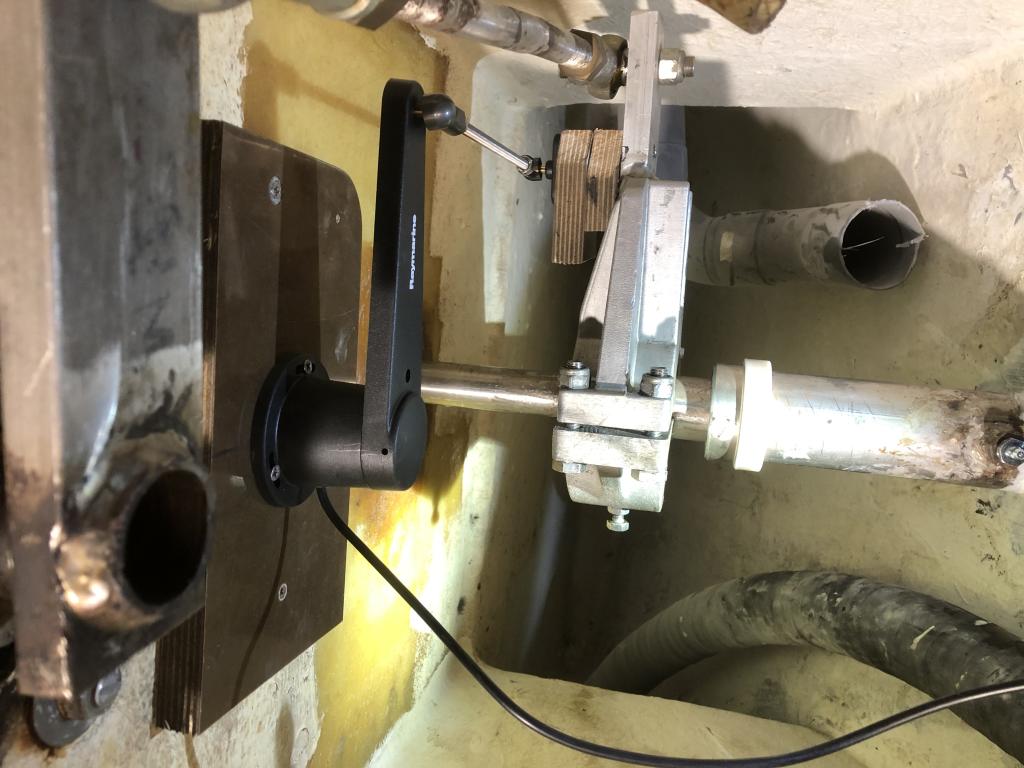

Ah dat is duidelijk. Getest. Hij werkt. Balk loopt naar bakboord als ik naar stuurboord stuur. Maar dat komt omdat ie ondersteboven hangt.

Rood en Groen omwisselen als het niet klopt.

Sonador schreef : volgens mij kan dat ook gewoon in de software.

Ja dit is natuurlijk een stuk nieuwer, niet bij nagedacht dat het in de software ingesteld kan worden.

PvO schreef : Dat zal ik van de week eens uitzoeken.

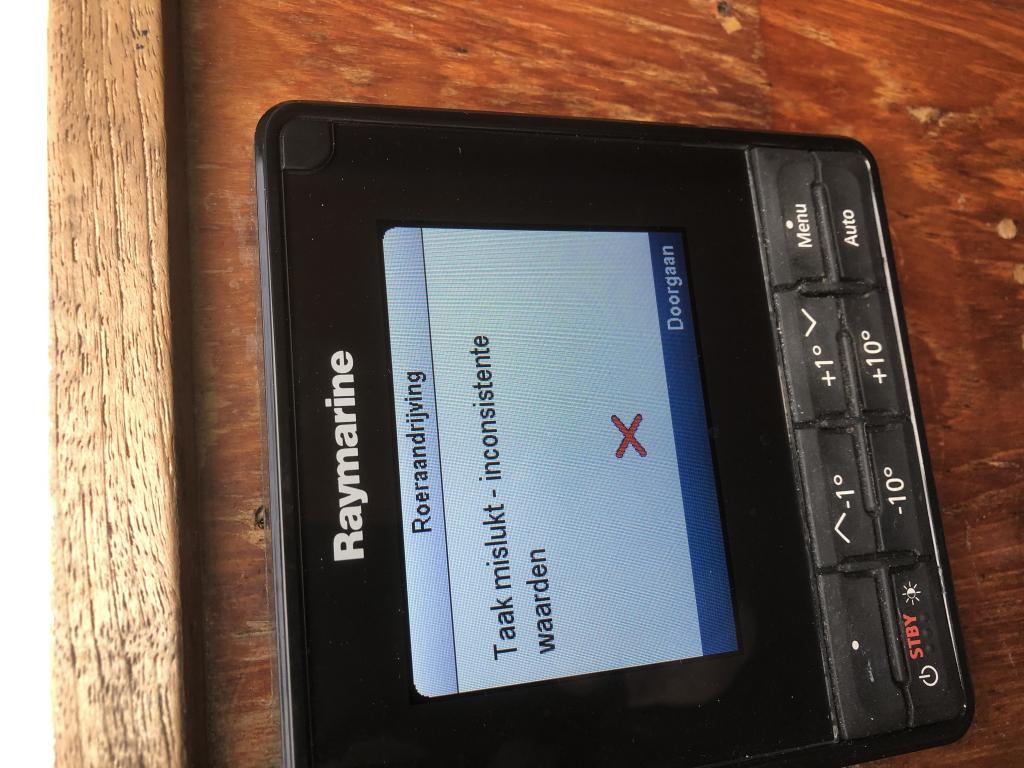

Rood en groen omdraaien helpt niet. Dan krijg ik dit
Ow wacht. Keer aan en uit zetten helpt!

Boot omdraaien?

WADnWIND schreef : Fok achter?

Dan moet het in de software, heb je een helmstok of een stuurwiel?

raymarine.app.box.com/s/rvhycb...30901852?sb=/details

blz 55

dat is wel gek... want in die roerstandgever zit verder niks geks qua electronica.. (alleen rood en groen omwisselen, de andere niet natuurlijk). Het staat ook in mijn manual van de 6002 als oplossing.
in de manual van de P70 blz 43 staat dat je dat zet middels calibratie...

Nog een toevoeging voor als je een helmstok hebt.

Moet het dan juist andersom zijn?

Ik schreef al in dezelfde post dat het omdraaien van de draden wel gelukt is.
Had de unit een x aan en uitgezet en toen deed ie het.

probleem opgelost? hij geeft het nu andersom aan?

Het kan dus beide, in de software, en dus de draden omwisselen.
Goed om te weten.

Maar heb je nu een helmstok of een stuurwiel?
In geval van helmstok moet het juist andersom zijn.

Helmstok naar links, is roer naar rechts.

Sonador schreef :
hmmm ja maar als ik dit zo lees, moet je dat zelf even bedenken ;

1.Center the rudder and selectOK.
2.When prompted, turn the rudder hard to port and selectOK.
3.When prompted, turn the rudder hard to starboard and selectOK.
4.When prompted, turn the rudder back to the center and selectOK.

Als het om het roer gaat maakt het natuurlijk niet uit of het wiel of helmstok is

Ik heb altijd de grootste moeite met dit soort beschrijvingen...zaait twijfel die meteen wortel schiet

Het geeft zonder meer verwarring. RM heeft het manual er zelfs al een keer op aangepast volgens mij, maar het is nog steeds niet erg éénduidig. Wat bedoeld wordt met 'turn the rudder' is het roerblad zelf. Dit in tegenstelling tot wat de meeste mensen lezen, iets als "draai het stuurwiel naar stuurboord". Met een helmstok wordt dat listig omdat je de helmstok naar bakboord draait als je naar stuurboord wilt sturen. Maar goed, met de de trial-and-error kom je er uiteindelijk ook wel, ongeacht waar je naartoe draait

Jeroen-pion schreef : Ja opgelost. Ik heb een stuurwiel.

Misschien:
"Steer the boat to port/starboard"
