Onderwerp: Navman 7200 geeft geen GPS data

Goedemiddag,

Sinds kort eigenaar van een Jeanneau 36i.

Op dit schip zit een marifoon van het type 7200 Navman. Tijdens proefvaart ed gaf deze marifoon ook linkesonder in beeld GPS data weer. Sinds kort krijg ik echter de melding geen GPS Data beschikbaar.

Ik maak ook gebruik van een Raymarine C80.

De GPS antenne geeft wel een groenknipperend lichtje en dat betekent dat er wel data wordt opgevangen volgens mij. Verder geeft de C80 wel goed mijn locatie op het water aan.

Uiteindelijk heb ik de Navman ge-reset want mss was dit de enige oplossing maar ook dit is niet gelukt en krijg ik een piepsignaal omdat ik geacht wordt gegevens in te voeren....

Heeft iemand een idee waar en hoe ik moet zoeken? De vorige eigenaar kon mij niet helpen...

Alvast bedankt

Gr Bob

Om welke gps ontvanger gaat het?
Geen draadje los gegaan tussen marifoon en gps?

Volgens mij is het Raymarine C80 want dat is een GPS/plotter.

Hoeveel draden gaan er naar een Marifoon? Is dat 1) stroom 2) antenne en 3) GPS?

Ik zal achter het paneel kijken of er iets los zit...

Nee, dat ligt net even anders.
De C80 is je plotter. Die ontvangt zijn gps positie van een andere bron via Seatalk of NMEA.
Het groene lampje dat jij beschrijft zit op een gps paddestoel buiten ergens? Dat zou ik herkennen als een Raymarine 125 gps antenne en ontvanger in één. Maar dat moet jij nog wel even bevestigen.

Voor nu ga ik er even vanuit dat het inderdaad de Raymarine-125 is. Dat is een gps ontvanger die zijn data aanbied in zowel Seatalk als NMEA en dat kan je kiezen door een combinatie van draadjes aan te sluiten.

Je C80 kan Seatalk data multiplexen naar NMEA. De vraag is nu: hoe is het bij jou aangesloten? Zit je marifoon rechtstreeks aan de GPS, zit hij op de NMEA uitgang van je plotter? Dat moet je eerst uitzoeken.

Van alle apparaten die je hebt zijn de handleidingen goed te vinden via Google. Zoek die er eens bij, dan kan je de meeste vragen zelf beantwoorden.

Eerst werkt het dus wel...
nu niet meer.

de manual geeft het volgende:
7. No position information is displayed.
The GPS cable may faulty or the GPS setting may be incorrect. a) Check that the GPS cable is physically connected.
b) Check the polarity of the GPS cable.
c) Check the baud rate setting of the GPS if applicable. The baud rate setting should be 4800 for NMEA or 38400 for NAVBUS. Parity should be set to NONE.

dus check of de kabels nog goed zitten (los contact tussen de C80 en de marifoon) en check of de baudrate niet aangepast is in de c80 (er vanuit gaande dat deze via de NMEA uitgang gekoppeld is aan de NMEA ingang van de marifoon.
Reset van de marifoon kan geen kwaad maar helpt ook niet helaas.

Bekijk via welke kabel je marifoon NMEA zou moeten ontvangen. Bekijk de verbindingen en vol de kabel naar het apparaat welke de NMEA zou moeten verzenden.

Zet je de GPS wel eerst aan?

Het blijkt dat de AIS gebruikt een bandbreedte 38400 en marifoon een breedte van 4800. De bandbreedte is verstelbaar in de plotter. En deze plotter heeft maar 1 NMEA uitgang. Dus het is de een of de ander.....

Oplossing om er een kastje tussen te zetten met 2 uitgangen zodat de plotter als marifoon worden voorzien van een lengte en breedte

Voor een paar tientjes koop je een gps-je dat je dedicated voor je marifoon kunt houden. Mooie back up en minder geklooi dan ‘een kastje’ (dat Multiplexer heet).

je zou een gokje kunnen wagen en hem op de navbus aan te sluiten..Die is ook 38400.. ik weet niet of de naafbus spel compatible hiermee is...

Ter info



Aansluitschema voor GPS signaal naar Navman 7100 en 7200.

Kun je misschien best afdrukken en bij je marifoon documentatie stoppen.
Controleer met een multimeter of er spanning te vinden is op de NMEA + om er zeker van te zijn dat je signaal binnenkrijgt naar je marifoon.
Als dat er is, zou het kunnen dat de baudrate niet juist is.
Je zult dan moeten controleren waar je dit kunt instellen, en welke baudrate de Navman aan kan.
( baudrate werd in vorige posts soms verkeerdelijk bandbreedte genoemd. )
Ik heb een Navman 7100 en daar is de baudrate 4800. Werkt perfect met een stand alone gps ontvanger van StarTracking omadat ik geen gps op nmea op mijn boot had.

Ik heb ook een Navman 7200 die geen GPS data ontvangt, dus ik moet de kabels ook nog even goed nalopen.

Inmiddels heb ik de handleiding doorgespit en daar zie ik dat de marifoon ook allerlei weergegevens (temperatuur, barometer, o.a.) over Navbus kan gooien. Weet iemand of die ook als NMEA worden verstuurd?

De marifoon verstuurd dat niet lijkt me... heeft die data immers niet..
Ik denk dat de navbus die kan afhandelen... maar dan moet je dus een navbus netwerkje hebben.. wellicht kun je ze dan uitlezen op je marifoon (maar dat denk ik niet).
Wellicht te koppelen met navman apparatuur, northstar etc... dat je er dan nog wat uitkrijgt maar beetje google geeft volgens mij antwoord dat het niet 123 te koppelen is..

Alle opmerkingen ten spijt even het volgende.

Omdat de C80 kuren vertoonde, heb ik een 'harde reset' gedaan. Wat blijkt, dit had ook effect op de Navman. Na dat ik had aangegeven dat ik GPS data op het scherm wilde hebben, werd dat ook weergegeven.

Begrijpen jullie dit?

Zoals eerder aangegeven heeft het wel gefunctioneerd en ontving GPS data op mijn navman. Dus een apparaat er tussen zetten, is mss beste oplossing, maar niet direct nodig....

Voor de (on)duidelijkheid; naast de Raymarine C80, is er ook een easy TRXs2 geinstalleerd. Ik heb zelf te weinig kennis om te begrijpen hoe het een effect heeft op het ander....
Volgens mij gaat er ook een kabel van de NAVMAN naar deze easy TRXs2

een reset van de C80 heeft wsschl de baudrate van het NMEA signaal verandert.. terug zetten naar 4800 baud. je navman kan alleen 4800 lezen over NMEA...

bob01 schreef :
Even voor de duidelijkheid:

De Easy TRXs-IS is een AIS ontvanger èn antenne splitter. Hij geeft geen GPS signalen af.

Die hoort met de antennkabel gekoppeld te zijn met de Navman 7200 marifoon.

Die Navman 7200 heeft ook een kabel met een DIN stekker:

nl.wikipedia.org/wiki/DIN-connector

Dat is de NMEA ingang. Let op: De ingang van je VHF mag maar gekoppeld worden aan 1 uitgang.

Ik lees in de type aanduiding TRX s2..
Ik vind in Google alleen TRX2S. Wanneer dat hem is is het een transponder. Die geeft ais data uit op output 2 met 38400. Die moet naar de plotter.
De andere output is omschakelbaar 4800-38400 en geeft gps signaal uit... die kan dus naar je marifoon. Deze uitgang in de trx software op je laptop ( neem ik aan) wel op 4800 zetten. Anders werkt het niet.
Marifoon kan ook op de nmea aansluiting van de c80 , ook op 4800 instellen op je plotter.
Een van deze twee, niet alle twee. En de kleurtjes goed aansluiten... nmea + aan + en soms ook - aan -. Soms loopt dit via de massa van de voeding.

Dank allemaal voor de reacties.

Van het weekend met de laptop naar de boot....

Dank

De dingen jij beschrijft lijken niet met elkaar te kloppen.

De navman heeft een draadje naar de AIS en het werkt weer sinds je de plotter hebt gereset??? Dat kan niet. De plotter heeft geen master-functie voor de andere twee apparaten, dus het resetten heeft niets verandert tussen je marifoon en je AIS.

Wat ik me kan voorstellen is dat je marifoon aan de nmea uitgang van de C80 hangt, die door de reset weer op 4800baudrate is gezet. Dat is de snelheid die je marifoon aan kan (en wat Hans ook al aangaf)
Of: er is een draadbreukje tussen de marifoon en AIS en dat is door wat beweging (zeilen, rommelen aan de draadjes, enz enz) weer voor eventjes hersteld. Ik denk zelf het laatste.
Plaats eens wat foto’s van de draadjes en de koppelingen.

Laptop meenemen is natuurlijk altijd een goed idee, maar het hoeft niet in mijn ogen. Je hebt het weer werkend gezien. Dat betekent dat je AIS en marifoon allebei goed staan en de draadjes correct (kwa kleurtjes, of beter; polariteit) goed zitten. Nu nog verklaren waarom het eerst wel, toen niet en nu weer wel werkt.

Het is goed om zelf te begrijpen hoe je netwerk in elkaar steekt. Wie is de gps bron ( zowel de c80 als je ais transponder kunnen dat zijn) en weet ook hoe je de configuratie met zetten... maak daar een foto of een aantekening van en voeg die in je map met je scheepsdocumentatie...
Veel plezier en mooie mijlen gewenst!

Omdat ik niet precies hoe het zit met allerlei draden wil ik er voorlopig niet aan gaan zitten klungelen. Ik heb dus niet aan 1 draadje gezeten.

Het viel op dat na het resetten van de C80 mn marifoon ook weer correct was ingeschakeld. Mss is dat wel toevallig.

Ik probeer door in de systemen te kijken, dus in C80 en in de easy TRX 2s erachter te komen hoe de installatie nu werkt. Dat begrijp ik nog niet helemaal.

Nogmaals:
Raymarine C80 waarop aangesloten log, dieptemeter en stuurautomaat..
Easy TRX2s GPS WIFi daar zit op aangesloten en zover ik kan zien; anker bewaking.

Ik zie een kabel van de NAVMAN naar de easy trx lopen
Verder is er een actieve radareflector echomax geinstalleerd..

Maar hoe alles is verbonden is mij nog niet duidelijk.

Inmiddels heb ik software gedownload en ga ik kijken wat ik kan vinden in de Easy trx.
Ik ben wel bezig met de C80 aan het bestuderen en door de menu's te lopen maar dat kost tijd en ik wil ook zeilen hahaha

Dank voor al jullie hulp

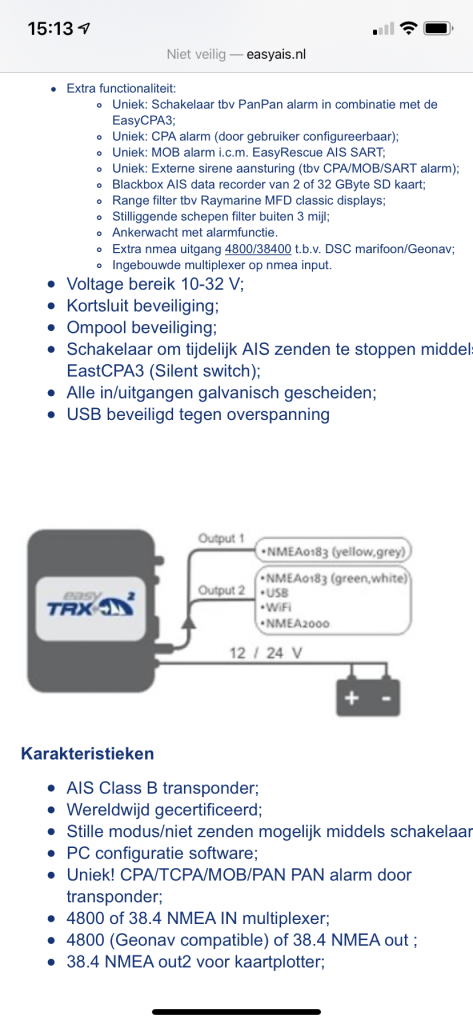

Je haalt je gps data uit de easytrx. Output 1 moet dus op 4800 baud staan. Output 2 van de trx is naar de c80 geleid...

Wat mij nog niet helder is is of je idd een transponder hebt ( ais zender) of alleen een ais ontvanger met de splitter zoals hier ook geopperd is...
Dat is wel belangrijk onderscheid ? Functioneel op zee) maar ook technisch ( wie is de gps )

Hans,

Das duidelijk
Output 1 easytrx 4800 baud

Op de C80 kan ik wel ontvangen en zie ik andere schepen op mn scherm.

Maar werkt de echomax niet als versterkte zender of is dat enkel een versterking van de radarsignalen die worden teruggestuurd?

Hoe kan ik erachter komen??

Hans,

Das duidelijk
Output 1 easytrx 4800 baud

Op de C80 kan ik wel ontvangen en zie ik andere schepen op mn scherm.

Maar werkt de echomax niet als versterkte zender of is dat enkel een versterking van de radarsignalen die worden teruggestuurd?

Hoe kan ik erachter komen??

Hoe zit AIS data er uit? Ik zie op de plotter andere schepen...
